Замена щеток генератора — важная процедура для поддержания работоспособности автомобиля и предотвращения поломок. В этой статье мы рассмотрим алгоритм действий для самостоятельной замены щеток, что сэкономит деньги и повысит уверенность в обслуживании автомобиля.
Про щетки и зачем их менять
Генератор с неисправными щетками не будет работать должным образом. Щетки, обычно графитовые, также называют угольными.
Угольные щетки применяются не только в автомобилях, но и в других устройствах, таких как электродвигатели.
Современные виды щеток:
- ЭГ-4 – популярная категория щеток для генераторов различных моделей автомобилей;
- ЭГ-61 – менее известные, но надежные.
Опытные водители предпочитают щетки, обработанные специальным составом, так как они более устойчивы к разрушению.
Прочность щеток также важна. Графитовые элементы должны быть достаточно прочными для длительного срока службы.

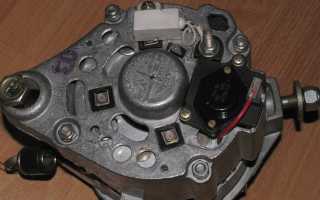

Щетки располагаются по-разному. В российских автомобилях они находятся чуть ниже правой фары на генераторе, доступ к ним открывается при поднятом капоте. Две крышки и обмотка щеток всегда на виду.
Щетки нужно заменять немедленно при выходе из строя, так как это негативно сказывается на работе генератора. Эти элементы взаимодействуют с ротором. Автомобилисты и специалисты советуют проверять, насколько щетки выступают из «гнезда». Если щетка выступает менее чем на 5 мм, это сигнализирует о необходимости замены.
Генератор чаще всего выходит из строя из-за проблем со щетками. Это расходный материал, поэтому их состояние следует проверять каждые 50 тыс. км пробега.
Популярный метод проверки аккумулятора и генератора с щетками – подключение мультиметра к аккумулятору. Этот прибор определяет уровень заряда с учетом работы всех электрических компонентов автомобиля: фар, лампочек в салоне, печки и других потребителей.
Замена щеток генератора — это задача, которую многие автолюбители могут выполнить самостоятельно, если следуют рекомендациям специалистов. Эксперты подчеркивают, что перед началом работы важно отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует снять генератор с автомобиля, что может потребовать использования специального инструмента. После этого необходимо аккуратно извлечь старые щетки, проверяя состояние коллекторов на наличие износа. Установка новых щеток должна производиться с учетом их правильной ориентации и плотного прилегания. В завершение работы важно проверить работу генератора, чтобы убедиться в отсутствии посторонних шумов и стабильной зарядке аккумулятора. Такой подход не только сэкономит деньги, но и даст возможность лучше понять устройство автомобиля.
Типичные симптомы неисправных щеток
Вот они:
- Беспричинное и резкое отключение различных электроприборов ТС или отклонение в их работе, происходящее по совершенно непонятным причинам.
- Неожиданный спад интенсивности свечения осветительных приборов салона и оптики.
- Общий спад напряжения в электроцепи автомобиля.
- Быстрая разрядка АКБ и сложность, а в некоторых случаях и невозможность осуществления зарядки.
Еще одним типичным симптомом неисправных щеток можно назвать ситуацию, когда на малых оборотах зарядки нет, а появляется она на больших оборотах двигателя.
На неработающем двигателе уровень зарядки показывает где-то около 12.51 V, а на заведенном – 14.08 V. Это нормальные показатели, но случается, что на малых оборотах ДВС зарядка не показывает даже 14 V, а появляется только после прогазовки. Как вы уже догадались, виною этой проблемы становятся щетки.
| Шаг | Действие | Важные замечания |
|---|---|---|
| 1 | Отсоедините клемму «минус» от аккумулятора. | Это предотвратит случайное короткое замыкание. |
| 2 | Снимите ремень генератора. | Используйте подходящий инструмент для ослабления натяжителя ремня. |
| 3 | Открутите крепежные болты генератора (если необходимо). | В некоторых автомобилях генератор может быть легко доступен, в других – потребуется частичный демонтаж. |
| 4 | Снимите генератор (если необходимо). | Это может потребоваться для удобства доступа к щеткам. |
| 5 | Осмотрите генератор на наличие повреждений. | Проверьте корпус, клеммы и другие компоненты на наличие трещин, коррозии или повреждений. |
| 6 | Откройте крышку доступа к щеткам. | Обычно это делается путем откручивания нескольких винтов. |
| 7 | Извлеките старые щетки. | Будьте осторожны, чтобы не повредить держатели щеток. |
| 8 | Установите новые щетки. | Убедитесь, что они правильно установлены и плотно прилегают. |
| 9 | Закройте крышку доступа к щеткам. | Затяните винты надежно, но не переусердствуйте. |
| 10 | Установите генератор на место (если снимали). | Убедитесь, что он надежно закреплен. |
| 11 | Установите ремень генератора. | Проверьте натяжение ремня. |
| 12 | Подключите клемму «минус» к аккумулятору. | Проверьте работу генератора. |
| 13 | Проверьте напряжение на клеммах генератора. | Используйте мультиметр для проверки напряжения. |
Интересные факты
Вот несколько интересных фактов о замене щеток генератора:
-
Симптомы износа щеток: Признаки, что щетки генератора требуют замены, могут включать снижение мощности генератора, мерцание фар и другие электрические проблемы. Если вы заметили, что электроника вашего автомобиля работает нестабильно, это может быть первым сигналом о необходимости проверки щеток.
-
Материалы щеток: Щетки генератора обычно изготавливаются из углерода или графита, иногда с добавлением меди для улучшения проводимости. Эти материалы обеспечивают хорошую проводимость и долговечность, но со временем они изнашиваются, что может привести к снижению эффективности генератора.
-
Процесс замены: Замена щеток генератора — это относительно простая задача, которую можно выполнить самостоятельно, если у вас есть базовые навыки работы с инструментами. Важно отключить аккумулятор перед началом работы, чтобы избежать короткого замыкания. Также стоит помнить, что после замены щеток может потребоваться их “приработка” для достижения оптимального контакта с коллектором генератора.
Замена
Замена щеток генератора требует внимательности, но при следовании инструкции ее можно выполнить самостоятельно. Вот пошаговая инструкция.
Что нужно сделать:
- отключить минусовую клемму от аккумулятора;
- снять регулятор с щеткодержателем с помощью фигурной отвертки;
- извлечь старые щетки и очистить гнездо держателя, пружины и кольца от грязи мягкой щеткой;
- установить новые щетки;
- проверить работу щеток (они должны свободно перемещаться в щеткодержателе);
- собрать узел и подключить аккумулятор.

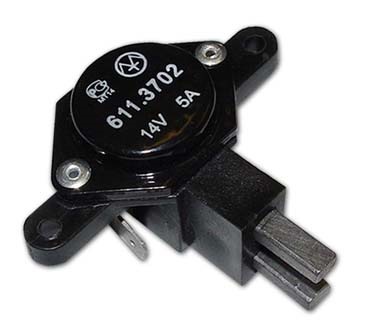

Регулятор напряжения и щеткодержатель обычно поставляются в сборе, что упрощает их демонтаж и установку. Новые щетки уже установлены, и разбирать ничего не нужно.
Однако многие автолюбители предпочитают заменять только щетки, если регулятор исправен. Это может быть выгодно, особенно если сборка недоступна в магазинах. Поэтому перед заменой щеток важно проверить работоспособность регулятора.
Читайте также:
Автолюбители часто имеют запасные регуляторы с новыми щетками. Если одна из деталей регулятора, например, крепежный элемент, выходит из строя, щетки могут быть оставлены в запас. При замене щеток используется запасной регулятор.
Процесс переноса щеток с одного регулятора на другой:
- зажмите регулятор в тиски;
- аккуратно удалите припайку щеток с помощью круглого напильника и зашлифуйте поверхность;
- извлеките испорченную щетку из держателя;
- увеличьте отверстие для проводки щетки с помощью шила;
- капните немного канифоли, разведенной в спирте, на очищенную поверхность;
- залудите это место оловом с помощью паяльника.
Теперь извлеките новые щетки из запасного регулятора:
- это можно сделать с помощью напильника или паяльника;
- щетка извлекается вместе с пружинкой и проводом, для которого в первом регуляторе было увеличено отверстие;
- вставьте новую щетку в отверстие.
Рекомендация. Чтобы облегчить вставку провода щетки, можно припаять к его концу длинную тонкую медную проволоку. Держась за конец проволоки, проще продеть щетку. После этого медную проволоку следует отпаять.
Иногда графитовые щетки требуют притирки, что можно сделать с помощью мелкозернистой шкурки.
При замене щеток важно тщательно очищать. Продувайте и протирайте гнездо держателя, контакты и кольцо, которое требует особой полировки для обеспечения качественного контакта.
Не забывайте припаивать щеточные провода к новым элементам и обеспечивать надежное заземление.
Каждый автомобиль имеет свои особенности, поэтому процесс замены щеток генератора может варьироваться. На некоторых иномарках замена щеток может быть сложной, особенно если подходящие детали недоступны. В таких случаях диодный мост, регулятор и щеткодержатель могут быть единым блоком, что затрудняет замену. Водителям из России и СНГ часто остается только вариант полной замены генератора, что может стоить 14 тысяч рублей за аналог или 28 тысяч рублей за оригинальные запчасти.
Советы по выбору качественных щеток
При выборе щеток для генератора важно учитывать несколько ключевых факторов, которые могут существенно повлиять на их эффективность и долговечность. В первую очередь, необходимо обратить внимание на материал, из которого изготовлены щетки. Наиболее распространенными являются графитовые и медные щетки. Графитовые щетки обеспечивают хорошую проводимость и долговечность, однако могут быть менее устойчивыми к высоким температурам. Медные щетки, в свою очередь, обладают отличной проводимостью, но могут быстрее изнашиваться.
Также стоит учитывать размеры щеток. Перед покупкой обязательно проверьте размеры старых щеток и сравните их с новыми. Неправильный размер может привести к плохому контакту и, как следствие, к снижению производительности генератора.
Не менее важным аспектом является производитель. Рекомендуется выбирать щетки от известных брендов, которые зарекомендовали себя на рынке. Это может гарантировать высокое качество и надежность продукции. Изучите отзывы других пользователей и обратите внимание на рекомендации специалистов.
Кроме того, стоит обратить внимание на наличие дополнительных характеристик, таких как наличие пружин, которые обеспечивают постоянный контакт щеток с коллектором. Это может значительно повысить эффективность работы генератора и продлить срок службы щеток.
Наконец, не забывайте о цене. Хотя высококачественные щетки могут стоить дороже, экономия на покупке дешевых аналогов может обернуться дополнительными расходами на ремонт генератора в будущем. Поэтому лучше инвестировать в качественные щетки, которые прослужат дольше и обеспечат надежную работу вашего автомобиля.
Вопрос-ответ
Как узнать, что щетки генератора требуют замены?
Существует несколько признаков, указывающих на необходимость замены щеток генератора. К ним относятся: снижение напряжения на выходе генератора, появление посторонних шумов при работе двигателя, а также предупреждающие лампочки на приборной панели. Если вы заметили эти симптомы, стоит проверить состояние щеток.
Какие инструменты понадобятся для замены щеток генератора?
Для замены щеток генератора вам понадобятся: набор ключей и отверток, мультиметр для проверки напряжения, а также, возможно, плоскогубцы и изолента. Убедитесь, что у вас есть все необходимые инструменты перед началом работы, чтобы избежать лишних перерывов.
Сколько времени занимает замена щеток генератора?
Время, необходимое для замены щеток генератора, может варьироваться в зависимости от модели автомобиля и вашего опыта. В среднем, процесс может занять от 30 минут до 2 часов. Если вы делаете это впервые, лучше выделить больше времени, чтобы не спешить и сделать все правильно.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Это также защитит вас от возможных электрических ударов.
СОВЕТ №2
Тщательно изучите руководство пользователя вашего автомобиля, чтобы понять, как правильно снять генератор и заменить щетки. Это поможет избежать ошибок и ускорит процесс замены.
СОВЕТ №3
Используйте качественные запасные щетки, соответствующие модели вашего генератора. Некачественные детали могут привести к быстрому износу и даже повреждению генератора.
СОВЕТ №4
После замены щеток проверьте работу генератора, запустив двигатель и измерив напряжение на выходе. Это поможет убедиться, что все сделано правильно и генератор работает эффективно.
При выборе щеток для генератора важно учитывать несколько ключевых факторов, которые могут существенно повлиять на их эффективность и долговечность. В первую очередь, необходимо обратить внимание на материал, из которого изготовлены щетки. Наиболее распространенными являются графитовые и медные щетки. Графитовые щетки обеспечивают хорошую проводимость и долговечность, однако могут быть менее устойчивыми к высоким температурам. Медные щетки, в свою очередь, обладают отличной проводимостью, но могут быстрее изнашиваться.
Также стоит учитывать размеры щеток. Перед покупкой обязательно проверьте размеры старых щеток и сравните их с новыми. Неправильный размер может привести к плохому контакту и, как следствие, к снижению производительности генератора.
Не менее важным аспектом является производитель. Рекомендуется выбирать щетки от известных брендов, которые зарекомендовали себя на рынке. Это может гарантировать высокое качество и надежность продукции. Изучите отзывы других пользователей и обратите внимание на рекомендации специалистов.
Кроме того, стоит обратить внимание на наличие дополнительных характеристик, таких как наличие пружин, которые обеспечивают постоянный контакт щеток с коллектором. Это может значительно повысить эффективность работы генератора и продлить срок службы щеток.
Наконец, не забывайте о цене. Хотя высококачественные щетки могут стоить дороже, экономия на покупке дешевых аналогов может обернуться дополнительными расходами на ремонт генератора в будущем. Поэтому лучше инвестировать в качественные щетки, которые прослужат дольше и обеспечат надежную работу вашего автомобиля.
