Обратный клапан топливной системы обеспечивает стабильную работу двигателя, предотвращая обратный поток топлива и поддерживая давление. В статье рассмотрим назначение и расположение клапана, а также возможные неполадки в его работе. Понимание этих аспектов поможет автовладельцам своевременно выявлять и устранять проблемы с запуском двигателя, что повысит надежность и долговечность автомобиля.

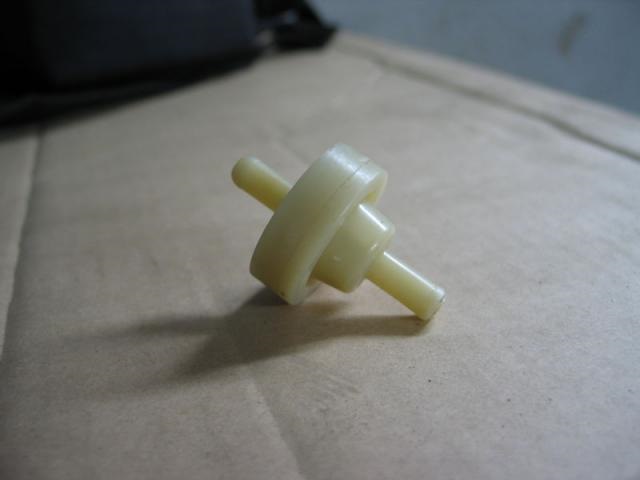

Конструкция
Обратный клапан (ОК) обеспечивает одностороннее движение топлива и предотвращает возврат неиспользуемого горючего в бак.
Конструкция клапана включает седло из мягкого металла. Он позволяет бензину или дизельному топливу проходить в одном направлении, а при остановке двигателя автоматически закрывается, прекращая движение жидкости.
Неисправность или отсутствие обратного клапана может вызвать серьезные проблемы, такие как затрудненный запуск двигателя и нарушение его работы.
Важно не путать обратный клапан с редукционным. Редукционный клапан поддерживает стабильное давление и работает вместе с обратным.
Редукционный клапан регулирует давление в топливной рампе, где топливо подается к форсункам. Без него форсунки могли бы получать горючее под разным давлением или вовсе без него, что затрудняло бы подачу бензина в камеру сгорания.
Когда двигатель останавливается и зажигание отключается, регулятор прекращает подачу топлива к форсункам. Срабатывает запорный механизм, перекрывающий часть топливной линии. Если обратный клапан работает исправно, бензин остается в участке между насосом и рампой. В противном случае топливо может утечь обратно в бак, оставляя систему без него.
Обратный клапан топливной системы играет ключевую роль в обеспечении стабильной работы двигателя. Его основное предназначение заключается в предотвращении обратного потока топлива, что позволяет поддерживать необходимое давление в системе и обеспечивает мгновенный запуск двигателя. Обычно обратный клапан располагается в топливопроводе, близко к насосу или в самом насосе, что обеспечивает максимальную эффективность его работы.
Эксперты отмечают, что неполадки с обратным клапаном могут привести к серьезным проблемам, таким как затрудненный запуск двигателя, снижение мощности и увеличение расхода топлива. Часто причиной неисправностей становятся загрязнения или износ уплотнительных элементов. Регулярная диагностика и своевременная замена клапана помогут избежать дорогостоящего ремонта и продлить срок службы топливной системы.
Расположение

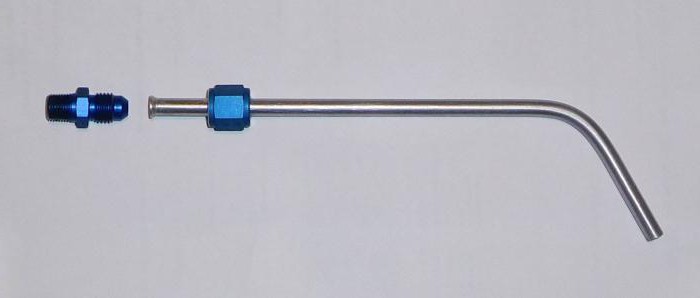

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.
К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.
Читайте также:
А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

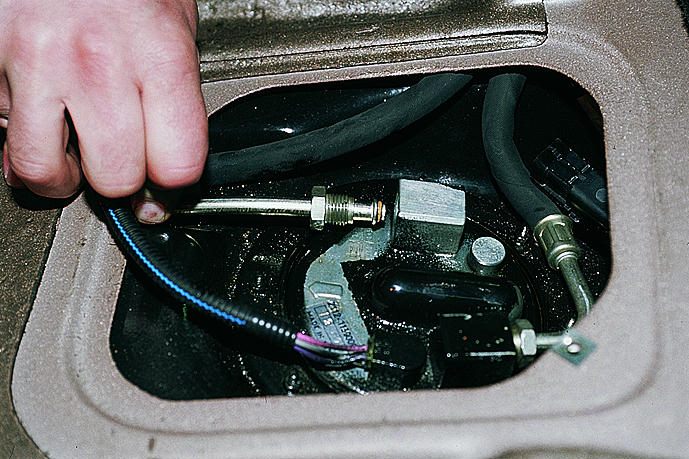

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.
Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.
| Компонент | Предназначение | Возможные неполадки и их последствия |
|---|---|---|
| Обратный клапан топливной системы (низкого давления) | Предотвращает обратный отток топлива из топливопровода высокого давления в бак после выключения двигателя, обеспечивая поддержание давления в системе и быстрый запуск двигателя. | Заедание в открытом положении (постоянная утечка топлива из топливопровода), заедание в закрытом положении (трудный запуск двигателя, нестабильная работа двигателя, пропуски зажигания), износ уплотнительных элементов (утечка топлива). |
| Обратный клапан топливной системы (высокого давления) | Предотвращает обратный отток топлива из рампы высокого давления в топливный насос высокого давления, поддерживая давление в топливной рампе. | Заедание в открытом положении (снижение давления в топливной рампе, нестабильная работа двигателя, снижение мощности), заедание в закрытом положении (невозможность запуска двигателя), износ уплотнительных элементов (утечка топлива). |
| Расположение | Зависит от конструкции топливной системы, может находиться в топливном насосе, топливной рампе, топливопроводе. | Неправильное расположение может привести к неэффективной работе клапана. |
Интересные факты
Вот несколько интересных фактов о обратном клапане топливной системы:
-
Предотвращение обратного потока: Обратный клапан в топливной системе предназначен для предотвращения обратного потока топлива из системы обратно в бак. Это особенно важно для поддержания давления в системе впрыска, что обеспечивает стабильную работу двигателя и его эффективное функционирование.
-
Расположение и конструкция: Обычно обратный клапан располагается в топливопроводе, близко к топливному насосу или инжекторам. Он может быть встроен в сам насос или находиться в отдельном корпусе. Конструкция клапана может варьироваться, но чаще всего используется пружинный механизм, который открывается при определенном давлении.
-
Признаки неполадок: Неполадки с обратным клапаном могут проявляться в виде трудностей при запуске двигателя, нестабильной работы на холостом ходу или увеличенного расхода топлива. Если клапан не закрывается должным образом, это может привести к утечкам топлива и даже к серьезным повреждениям двигателя.
Неполадки
Причины выхода из строя ОК. Это происходит часто из-за увеличения доли некачественной продукции на рынке. Китайские подделки по доступной цене привлекают водителей, не подозревающих о возможных проблемах. Установив такую деталь, можно столкнуться с неисправностями.

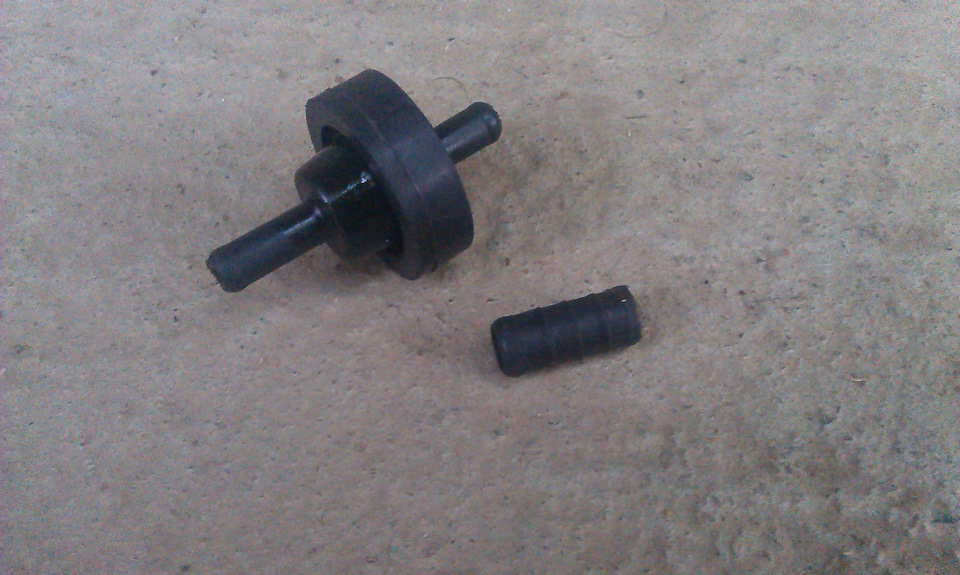

Если деталь изготовлена качественно, поломка происходит из-за естественного износа. Обычно страдает пружина или мембрана. Полная поломка клапана случается редко, что свидетельствует о его надежности.
Еще одной распространенной причиной неисправностей стало низкое качество топлива. Бензин или дизель с водой могут нанести серьезный ущерб компонентам топливной системы.
Признаки неисправности ОК:
- неожиданное изменение оборотов на холостом ходу;
- запуск двигателя возможен только при нажатии на педаль акселератора, хотя ранее он заводился при повороте ключа;
- на низких оборотах работа двигателя становится нестабильной;
- утечка жидкости из подающих и обратных топливных трубок, несмотря на герметизацию шлангов.
ОК имеет механическую конструкцию. Это может показаться преимуществом, так как его легко отремонтировать при наличии знаний в механике. Однако на практике элемент неразборный, и диагностика его работы с помощью электронных приборов невозможна.
Способы проверки работоспособности ОК

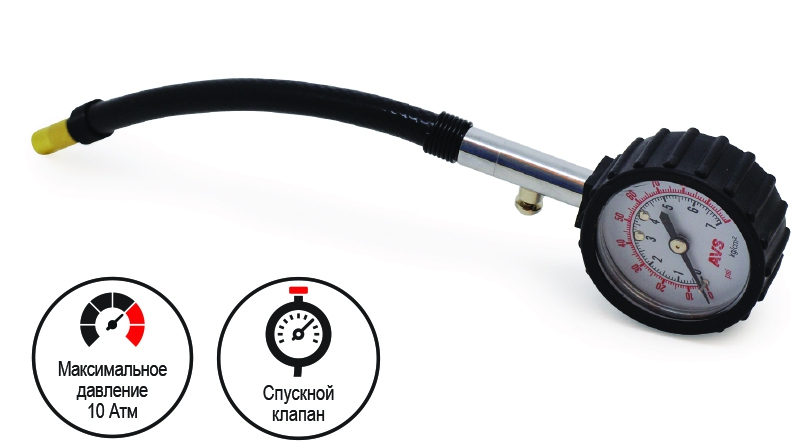

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».
