Топливный фильтр — ключевой элемент системы питания автомобиля, обеспечивающий чистоту топлива и защиту двигателя от загрязнений. В статье рассмотрим расположение топливных фильтров на карбюраторных и инжекторных автомобилях, а также их разновидности: фильтры тонкой и грубой очистки, сепараторы и отстойники. Знание о местоположении и типах фильтров поможет автовладельцам своевременно проводить их замену и обслуживание, что способствует увеличению срока службы двигателя и улучшению его работы.
Предназначение
Гарантия надежной работы автомобиля — регулярная очистка топлива. Двигатели на жидком топливе должны быть оснащены фильтрами. В современных автомобилях обычно устанавливают несколько уровней очистки.
Фильтры содержат материалы, задерживающие грязь, пыль и твердые частицы, которые могут повредить двигатель внутреннего сгорания.
На дизельных моторах, чувствительных к загрязнениям, дополнительно устанавливают сепаратор для удаления воды из дизельного топлива. Его работа основана на разнице в плотности: дизельное топливо легче воды, поэтому поплавок датчика опускается в чистом топливе и поднимается при наличии воды, отправляя сигнал на приборную панель.
Эксперты отмечают, что расположение топливного фильтра в автомобилях зависит от типа системы питания. В карбюраторных моделях фильтр чаще всего устанавливается в топливопроводе, который идет от бензобака к карбюратору. Это позволяет эффективно очищать топливо от загрязнений перед его подачей в карбюратор. В некоторых случаях фильтр может находиться в бензобаке, что обеспечивает дополнительную защиту.
В инжекторных автомобилях ситуация несколько иная. Здесь топливный фильтр обычно располагается под автомобилем, вблизи бензобака или в самом баке. Это связано с тем, что инжекторные системы требуют более высоких давлений, и фильтр должен быть способен справляться с этими условиями. Также стоит отметить, что регулярная замена топливного фильтра является важной частью обслуживания автомобиля, так как это способствует продлению срока службы как фильтра, так и всей топливной системы.
Разновидности
Принято делить современные фильтры на следующие.
- ФГО или предварительной очистки. Они не очень популярны для двигателей легковых авто, так как в конструкции устранение примесей поручено одному фильтру. По разным причинам деталь не всегда справляется со своими обязанностями на все 100%.
- ФТО или тонкой очистки. Самые распространённые фильтры. Они могут быть в корпусе или в виде фильтроэлемента, не содержащего металлической части.
- ТС или сепараторы.
Разница между ФГО и ФТО состоит в материале. В первом случае используется бумага, позволяющая задерживать частицы сора размером 75-100 мкрн. ФТО же способен задерживать примеси размером до 3-5 мкрн.
Если ФТО выполнены в виде фильтроэлементов, они всегда закрываются крышками и защищаются корпусом из термостойкого материала. Варианты с корпусом уже предусматривают защиту априори.
| Марка автомобиля | Тип двигателя (карбюраторный/инжекторный) | Расположение топливного фильтра |
|---|---|---|
| ВАЗ 2106 | Карбюраторный | В топливопроводе, обычно под днищем автомобиля |
| ВАЗ 2109 | Карбюраторный | В топливопроводе, обычно под днищем автомобиля |
| ВАЗ 2110 | Инжекторный | В топливном модуле, в бензобаке |
| ГАЗ-24 | Карбюраторный | В топливопроводе, обычно под днищем автомобиля |
| ГАЗ-3110 | Инжекторный | В топливном модуле, в бензобаке |
| Ford Focus (до 2005г.) | Инжекторный | В топливном модуле, в бензобаке |
| Opel Astra G | Инжекторный | В топливном модуле, в бензобаке |
| Toyota Corolla (E120) | Инжекторный | В топливном модуле, в бензобаке |
| Volkswagen Golf IV | Инжекторный | В топливном модуле, в бензобаке |
| BMW E36 | Инжекторный | В топливном модуле, в бензобаке |
Интересные факты
Вот несколько интересных фактов о расположении топливных фильтров на карбюраторных и инжекторных автомобилях:
-

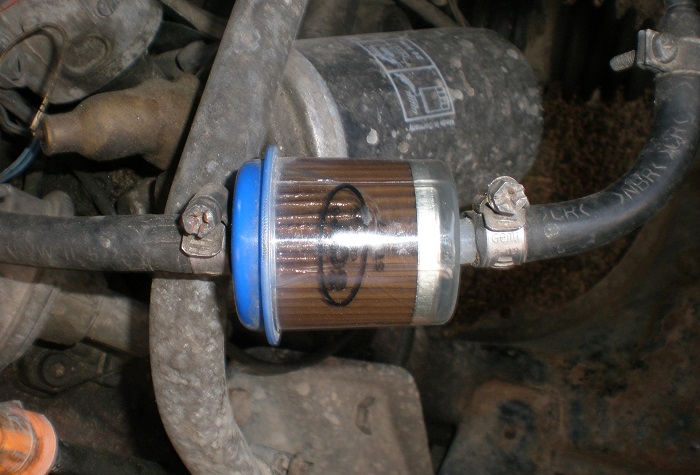

Различия в расположении: На карбюраторных автомобилях топливный фильтр обычно располагается между топливным насосом и карбюратором, что позволяет эффективно очищать топливо перед его подачей в систему впрыска. В инжекторных автомобилях фильтр чаще всего находится в топливном баке или на линии подачи топлива, что обеспечивает защиту инжекторов от загрязнений.
-
Фильтры с разной конструкцией: В карбюраторных автомобилях используются чаще всего бумажные или металлические фильтры, которые легко заменяются. В инжекторных автомобилях могут применяться более сложные фильтры, такие как сетчатые или картриджные, которые могут требовать более сложной замены и обслуживания.
-
Влияние на производительность: Неправильное расположение или загрязнение топливного фильтра может значительно повлиять на производительность автомобиля. Например, забитый фильтр может привести к недостатку топлива в карбюраторе или инжекторах, что вызовет проблемы с запуском двигателя и его работой. Поэтому регулярная проверка и замена фильтра являются важными аспектами обслуживания автомобиля.
Бумага и другие фильтрующие элементы
В качестве ключевого элемента фильтрации используется бумага. Она занимает лидирующие позиции среди фильтровальных материалов благодаря своим преимуществам.
Бумага формируется в гофрированную структуру. Материал подвергается сильному прессованию, и в гармошке диаметром 100 мм может разместиться полотно длиной более одного метра.
Затраты на бумагу составляют более 60% стоимости топливного фильтра. Конструкцию можно удешевить, но это скажется на качестве.
Пропилен становится все более популярным. Его активно используют, и он получил множество положительных отзывов от автомобилистов.
Мелкопористая металлическая сетка в фильтрах используется довольно редко.
Местоположение
Самое логичное расположение фильтра — после бака, на отрезке между ним и ДВС. Однако у различных моделей авто расположение ТФ не всегда одинаковое. Например, у многих японских производителей фильтры принято устанавливать в едином корпусе с бензонасосом, а затем помещать в топливный бак. Однако, как считают российские эксперты, такая схема имеет недостатки, выражаемые в сложности замены (в большинстве случаях доступно только опытным автомеханикам в СТО) и дороговизне ремонта (выход из строя одной детали, влечёт за собой необходимость в общей замене).
Наоборот, в отечественном автопроме позаботились о замене и ремонте ТФ своими руками. ФТ ставится под капотом, что даёт возможность контролировать деталь и менять её легко и быстро. На более поздних модификациях ТФ прячется уже в заднюю балку.
Итак, наиболее распространёнными местами установки современных ТФ являются:
- ниша днища;
- задний бампер;
- топливный бак;
- подкапотное пространство.
Сепараторы и ФГО в некоторых случаях могут устанавливаться на раму авто.
Сегодня ещё используются карбюраторные системы. Несмотря на лучшую эффективность инжектора, автомобили с карбюраторным впрыском ценятся некоторыми любителями. В таких машинах ТФ располагается, как правило, на линии карб — бензобак. Схема очистки выполнена просто, используется один ТФ неразборного типа.
А где находится топливный фильтр на системах с точечным впрыском. Здесь чувствительность к различного рода загрязнениям высокая, система нуждается в качественной фильтрации до 5 мкрн. Корпус ТФ на автомобилях с форсунками выполнен из металла, нашёл место под днищем машины. Помимо всего прочего, ТФ инжекторных систем способен задерживать ещё и воду.
Что касается системы очистки в целом, то на инжекторе она многоступенчатая. Предварительная очистка осуществляется специальной сеточкой, которая находится на топливном заборнике резервуара. Только на многих автомобилях ячейки топливного резервуара чрезмерно малы, сетку в случая загрязнения почистить не удаётся.
ФТО на системах впрыска — следующая ступень. Этот фильтр в данном случае задерживает воду и мельчайшие частички сора.
На инжекторном ДВС обязана обеспечиваться достаточная степень фильтрации, иначе расход горючего увеличивается в разы, мотор функционирует крайне нестабильно, пуск усложняется.
В дизельных системах ТФ может располагаться на самом высоком месте, задерживая ещё и воздушные пузыри, мешающие подаче горючего. Всё это сделано неспроста, ведь современные дизели отличаются сложной и чувствительной системой фильтрации. Помимо ФГО и ФТО здесь используется сепаратор, фильтр-отстойник, фильтр для ТНВД. Некоторые автомобили имеют сигнальную лампочку на панели приборов, передающую информацию водителю, если внутрь фильтра попадает вода.
Как определить засорённый фильтр
Качество топлива в баке играет ключевую роль. Вредные примеси, грязь и вода могут вызывать проблемы с работой двигателя внутреннего сгорания (ДВС). Со временем топливные фильтры не справляются с нагрузками, и очистка топлива прекращается.
Обратите внимание на признаки загрязнения топливного фильтра:
Читайте также:
- Нестабильная работа ДВС на холостом ходу: тахометр колеблется, двигатель может работать на высоких оборотах, появляются необычные звуки и сильная вибрация, возможен троение.
- Снижение мощности двигателя и потеря тяги при ускорении.
- Проблемы с запуском и ощущение недостатка топлива.
Некоторые производители топливных фильтров создали элементы с контроллерами загрязненности. Они сравнивают теоретическое и фактическое давление, а сигнальная лампочка на приборной панели информирует о состоянии фильтра, что повышает комфорт эксплуатации.
Разборные и неразборные ТФ
Полезно будет знать, что фильтры могут быть разборными и неразборными.
- ТФ со сменными элементами применяются гораздо чаще, так как это удобно и не требует больших затрат.
- Неразборные фильтры — удел дизельных моторов, имеющих водоотделитель.
| Тип фильтра | Где устанавливается | |
|---|---|---|
| Фильтр-отстойник (присутствует не во всех автомобилях) | Обычно устанавливается под топливным баком недалеко от трубки, через которую поступает топливо. Проследите, как идет патрубок из бака, и вы найдете фильтр. | |

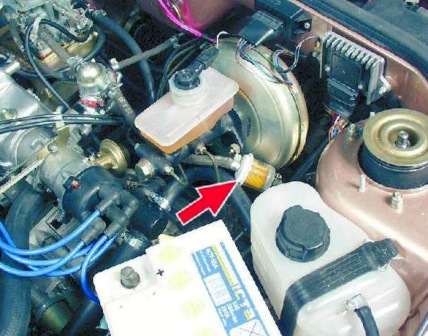

| Фильтр тонкой очистки | Располагается под капотом автомобиля. Его легко найти по трубке, которая ведет в топливный насос. Фильтр стоит до него. | |
| Фильтры тонкой очистки для инжекторных автомобилей | Устанавливаются недалеко от топливного бака. У некоторых моделей машин топливный фильтр установлен в самом баке. Это легко обнаружить, если проследить путь прохождения топливных шлангов. | |
| Топливный фильтр дизель | Устанавливаются под капотом недалеко от насоса высокого давления. Найдите насос, и сразу возле него будет стоять фильтр. |
Рекомендации по замене топливного фильтра
Замена топливного фильтра является важной процедурой обслуживания автомобиля, которая помогает поддерживать его работоспособность и продлевает срок службы двигателя. В зависимости от типа автомобиля, будь то карбюраторный или инжекторный, процесс замены может немного отличаться, но общие рекомендации остаются схожими.
Прежде всего, необходимо ознакомиться с рекомендациями производителя автомобиля относительно интервалов замены топливного фильтра. Обычно этот интервал составляет от 15 000 до 30 000 километров пробега, однако в условиях плохих дорог или при использовании некачественного топлива, фильтр может забиваться быстрее.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- новый топливный фильтр, соответствующий модели вашего автомобиля;
- набор ключей и отверток;
- емкость для сбора топлива;
- перчатки и защитные очки для безопасности;
- ветошь для очистки;
- инструкция по эксплуатации автомобиля.
Процесс замены топливного фильтра можно разбить на несколько этапов:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, и отключите аккумулятор для предотвращения короткого замыкания.
- Слив топлива: Если фильтр находится в системе, где есть возможность давления, необходимо сбросить давление в топливной системе. Для этого можно снять предохранитель насоса и запустить двигатель до его остановки.
- Доступ к фильтру: В зависимости от конструкции автомобиля, доступ к топливному фильтру может потребовать снятия некоторых элементов, таких как защитные кожухи или даже подъем автомобиля на домкрат.
- Замена фильтра: Отсоедините старый фильтр, аккуратно снимая топливные шланги. Убедитесь, что не осталось топлива в шлангах. Установите новый фильтр, следуя указаниям на его корпусе, чтобы правильно ориентировать поток топлива.
- Проверка: После установки нового фильтра подключите аккумулятор и запустите двигатель. Проверьте на наличие утечек топлива вокруг фильтра и шлангов.
Важно помнить, что при замене топливного фильтра необходимо соблюдать осторожность, так как топливо является легковоспламеняющимся веществом. Работайте в хорошо проветриваемом помещении и избегайте открытого огня.
Регулярная замена топливного фильтра не только улучшает работу двигателя, но и предотвращает более серьезные проблемы, такие как засорение инжекторов или карбюратора, что может привести к дорогостоящему ремонту. Поэтому не пренебрегайте этой процедурой и следуйте рекомендациям производителя вашего автомобиля.
-
Читайте также:
Вопрос-ответ
Как определить, что топливный фильтр нуждается в замене?
Признаки, указывающие на необходимость замены топливного фильтра, включают снижение мощности двигателя, затрудненный запуск, неравномерную работу на холостом ходу и увеличение расхода топлива. Если вы заметили эти симптомы, стоит проверить состояние фильтра.
Можно ли самостоятельно заменить топливный фильтр на автомобиле?
Да, замену топливного фильтра можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Важно следовать инструкциям в руководстве пользователя вашего автомобиля и соблюдать меры предосторожности, так как работа с топливной системой может быть опасной.
Как часто следует менять топливный фильтр?
Рекомендуется менять топливный фильтр каждые 20,000 – 30,000 километров пробега, однако точные интервалы могут варьироваться в зависимости от модели автомобиля и условий эксплуатации. Лучше всего следовать рекомендациям производителя, указанным в сервисной книжке.
Советы
СОВЕТ №1
Перед началом поиска топливного фильтра ознакомьтесь с руководством пользователя вашего автомобиля. В нем обычно указано точное местоположение фильтра, что поможет вам избежать ненужных поисков.
СОВЕТ №2
Для карбюраторных автомобилей топливный фильтр чаще всего располагается между бензобаком и карбюратором. Убедитесь, что у вас есть доступ к этому участку, и проверьте, не забит ли фильтр.
СОВЕТ №3
На инжекторных автомобилях топливный фильтр обычно находится под автомобилем, в районе бензобака или в моторном отсеке. Используйте подъемник или домкрат для безопасного доступа к фильтру.
СОВЕТ №4
Не забывайте о регулярной замене топливного фильтра. Это поможет избежать проблем с подачей топлива и продлит срок службы двигателя. Рекомендуется менять фильтр каждые 20-30 тысяч километров пробега.
