Игольчатый клапан карбюратора регулирует подачу топлива в камеру сгорания, что критично для работы двигателя. Его неисправности могут вызвать перебои в работе, повышенный расход топлива и поломки. В статье рассмотрим устройство и принцип работы игольчатого клапана, а также предложим пошаговую инструкцию по диагностике и замене на автомобилях ВАЗ. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим разобраться в устройстве своего автомобиля.
Устройство игольчатого клапана карбюратора
Все двигатели внутреннего сгорания (ДВС) работают по схожему принципу: топливо смешивается с воздухом в камере сгорания. Эта смесь формируется в карбюраторе, но перед смешиванием топливо проходит через игольчатый клапан.

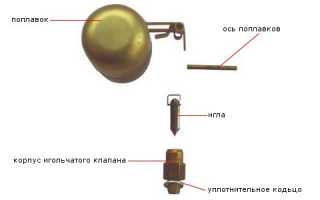

Игольчатый клапан — цилиндрический элемент с отверстием и запорной иглой внутри. Он устанавливается над поплавковой камерой, заполняемой бензином. При наполнении камеры поплавок поднимается, активируя рычажок, который воздействует на иглу клапана, закрывая отверстие и прекращая подачу бензина. Когда уровень топлива снижается, поплавок опускается, и клапан снова открывается для новой порции бензина.
Таким образом, клапан играет ключевую роль в работе двигателя: он обеспечивает стабильность оборотов, контролирует расход топлива и влияет на качество смеси.
Игольчатый клапан карбюратора является важным элементом, отвечающим за подачу топлива в камеру смешивания. Эксперты отмечают, что его неисправности могут привести к серьезным проблемам в работе двигателя. Наиболее распространенными признаками неисправности являются утечки топлива, затрудненный запуск и нестабильная работа на холостом ходу. Причинами этих проблем могут быть загрязнение клапана, износ или повреждение уплотнительных колец.
При выявлении неисправностей специалисты рекомендуют не откладывать замену игольчатого клапана, так как это может предотвратить более серьезные поломки. Процесс замены не требует значительных усилий и может быть выполнен самостоятельно, однако важно соблюдать все рекомендации производителя. Регулярная проверка состояния клапана поможет поддерживать карбюратор в исправном состоянии и обеспечит надежную работу двигателя.
Неисправности клапана
Как и любое устройство, данный клапан тоже имеет свои неисправности, которые периодически проявляются в процессе всего срока его службы. Как вы уже поняли, то в задачу клапана входит создание герметичности поплавковой камеры от системы подачи топлива, поэтому основные неисправности игольчатого клапана, автомеханики привыкли делить на две основные категории:
- Нарушение герметичности клапана в закрытом состоянии. Данная неисправность проявляется в следующем. При закрытом состоянии, топливо все же просачивается через клапан. Это происходит из-за износа седла. При этом, двигатель может стабильно держать нормированные обороты, но очень сильно возрастает потребление топлива.
- Заедание игольчатой составляющей. В этом случае игла открывается, но не закрывается или закрывается не всегда, а то и вовсе не запирается. В этом случае, камеру переливает топливом или оно туда вообще не поступает. Диагностируется данная поломка достаточно просто: если бензиновый насос качает исправно, то двигатель заглохнет через полминуты работы, так как остатки топлива в поплавковой камере израсходуются.
| Неисправность игольчатого клапана | Признаки неисправности | Способы устранения/Замена |
|---|---|---|
| Загрязнение игольчатого клапана или его седла | Плохой запуск двигателя, перебои в работе, повышенный расход топлива, подсос воздуха, провалы при разгоне. | Прочистка клапана и седла сжатым воздухом или специальным очистителем карбюратора. Замена изношенных или поврежденных деталей. |
| Износ игольчатого клапана | Утечка топлива из поплавковой камеры, постоянный подсос топлива, затрудненный запуск двигателя. | Замена игольчатого клапана. |
| Деформация игольчатого клапана | Негерметичность, постоянная утечка топлива. | Замена игольчатого клапана. |
| Повреждение уплотнителя игольчатого клапана | Утечка топлива из поплавковой камеры. | Замена уплотнителя. |
| Неисправность поплавка | Неправильный уровень топлива в поплавковой камере, что косвенно влияет на работу игольчатого клапана (например, постоянно открытый или закрытый клапан). | Проверка и регулировка уровня топлива в поплавковой камере, замена поплавка. |
| Засорение топливного жиклера | Недостаток топлива, плохая работа двигателя. (косвенно влияет на работу игольчатого клапана, так как может привести к его износу из-за недостатка смазки) | Прочистка топливного жиклера. |
Интересные факты
Вот несколько интересных фактов о игольчатом клапане карбюратора, его неисправностях и замене:
-
Функция игольчатого клапана: Игольчатый клапан карбюратора отвечает за регулирование потока топлива в камеру поплавка. Он открывается и закрывается в зависимости от уровня топлива, что позволяет поддерживать оптимальное соотношение воздух-топливо для эффективной работы двигателя. Если клапан заедает или не закрывается полностью, это может привести к переполнению карбюратора и утечкам топлива.
-
Причины неисправностей: Наиболее распространенные причины неисправностей игольчатого клапана включают загрязнение (например, частицы грязи или ржавчины), износ уплотнительных колец и коррозию. Эти факторы могут привести к тому, что клапан не будет герметично закрываться, что в свою очередь может вызвать проблемы с запуском двигателя или его нестабильную работу.
-
Процесс замены: Замена игольчатого клапана карбюратора — это относительно простая процедура, которую можно выполнить самостоятельно. Однако важно помнить, что перед заменой необходимо тщательно очистить карбюратор от загрязнений и проверить состояние других компонентов, таких как поплавок и уплотнительные кольца. Это поможет избежать повторных проблем и продлить срок службы карбюратора.
Как заменить игольчататый клапан на ВАЗ
На ремонт игольчатого клапана полагаться не стоит, так как деталь не восстанавливается. При поломке ее заменяют. Рекомендуется сразу приобрести новый клапан и установить его на карбюратор. Ниже представлена инструкция по замене на автомобиле ВАЗ 2106.
Порядок действий:
-
Разместите автомобиль в теплом гараже или на улице при подходящих погодных условиях для разборки карбюратора.
-
Откройте капот и открутите три гайки, крепящие верхнюю крышку воздушного фильтра. Если есть гофра, ослабьте хомут и аккуратно извлеките термостойкий шланг. Снимите крышку фильтра и извлеките фильтрующий элемент.
-
Открутите четыре гайки, фиксирующие корпус фильтра к карбюратору, и снимите фильтр. Если он подключен к вентиляции картера, отсоедините шланг.
-
Отсоедините все навесные элементы карбюратора: трос привода дроссельной заслонки, рычаги акселератора (осторожно, чтобы не потерять мелкие детали), шланги подачи топлива и октан-корректора.
-
Открутите винты, крепящие верхнюю часть карбюратора к нижней. Отсоедините верхнюю часть и переверните ее. Под рычагом поплавка внутри корпуса установлен клапан. С помощью гаечного ключа выкрутите его и установите новый. Не сбивайте настройки рычага поплавка, чтобы избежать проблем с расходом топлива.
-
Установите верхнюю часть карбюратора обратно и закрутите винты. Соберите все навесные элементы карбюратора, отрегулируйте положение дроссельной заслонки относительно привода. Закрепите корпус воздушного фильтра и затяните гайки. Дальнейшая сборка выполняется в обратном порядке.
Замена игольчатого клапана завершена. Это несложная процедура, которую можно выполнить с помощью стандартного набора инструментов и базовых знаний о конструкции карбюратора.
Советы по профилактике и обслуживанию игольчатого клапана
Игольчатый клапан карбюратора играет ключевую роль в регулировании подачи топлива в двигатель. Для обеспечения его надежной работы и предотвращения возможных неисправностей, важно следовать нескольким рекомендациям по профилактике и обслуживанию.
Регулярная проверка состояния клапана: Один из основных аспектов профилактики – это регулярная проверка состояния игольчатого клапана. Необходимо обращать внимание на наличие утечек топлива, а также на его герметичность. Если клапан не закрывается полностью, это может привести к переполнению поплавковой камеры и, как следствие, к затоплению двигателя.
Очистка и замена: Со временем на игольчатом клапане могут накапливаться загрязнения, что может привести к его заклиниванию. Рекомендуется периодически снимать клапан и очищать его от грязи и отложений. Если клапан сильно изношен или поврежден, его следует заменить на новый. При замене важно использовать детали, рекомендованные производителем, чтобы избежать несовместимости.
Проверка поплавка: Поплавок, который работает в паре с игольчатым клапаном, также требует внимания. Необходимо убедиться, что поплавок не имеет повреждений и правильно настроен. Если поплавок заедает или не поднимается до нужного уровня, это может привести к неправильной работе клапана.
Использование качественного топлива: Качество топлива напрямую влияет на работу карбюратора и игольчатого клапана. Использование некачественного или загрязненного топлива может привести к образованию отложений и засорению клапана. Рекомендуется заправляться на проверенных АЗС и использовать топливо, соответствующее стандартам.
Проверка давления топлива: Давление топлива в системе также должно находиться в пределах нормы. Избыточное давление может привести к тому, что игольчатый клапан не сможет закрыться должным образом. Регулярно проверяйте давление с помощью манометра и при необходимости корректируйте его с помощью регуляторов.
Своевременная диагностика: Если вы заметили изменения в работе двигателя, такие как увеличение расхода топлива, затрудненный запуск или нестабильная работа на холостом ходу, это может быть признаком неисправности игольчатого клапана. В таких случаях рекомендуется провести диагностику и, при необходимости, обратиться к специалистам для устранения проблемы.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы игольчатого клапана карбюратора и избежать серьезных неисправностей, которые могут привести к дорогостоящему ремонту.
Читайте также:
Вопрос-ответ
Как узнать, что игольчатый клапан карбюратора неисправен?
Признаки неисправности игольчатого клапана могут включать утечку топлива из карбюратора, затрудненный запуск двигателя, а также его нестабильную работу на холостом ходу. Если вы заметили, что уровень топлива в поплавковой камере слишком высокий или низкий, это также может указывать на проблемы с клапаном.
Как правильно заменить игольчатый клапан карбюратора?
Для замены игольчатого клапана сначала необходимо снять карбюратор с двигателя. Затем открутите крышку поплавковой камеры и аккуратно извлеките старый клапан. Установите новый клапан, убедившись, что он правильно зафиксирован, и соберите карбюратор в обратном порядке. Не забудьте проверить герметичность соединений после установки.
Можно ли отремонтировать игольчатый клапан или его нужно заменять?
В большинстве случаев игольчатый клапан рекомендуется заменять, так как его ремонт может быть неэффективным и временным решением. Однако, если клапан не имеет значительных повреждений, его можно очистить от загрязнений и отрегулировать, но это требует определенных навыков и знаний.
Советы
СОВЕТ №1
Перед тем как приступить к замене игольчатого клапана, обязательно ознакомьтесь с инструкцией по эксплуатации вашего карбюратора. Это поможет избежать ошибок и правильно выполнить все необходимые шаги.
СОВЕТ №2
При замене игольчатого клапана используйте только оригинальные или качественные запчасти. Это обеспечит надежность работы карбюратора и предотвратит повторные неисправности в будущем.
СОВЕТ №3
Регулярно проверяйте состояние игольчатого клапана и других компонентов карбюратора. Профилактическое обслуживание поможет выявить проблемы на ранней стадии и избежать серьезных поломок.
СОВЕТ №4
Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалу для замены игольчатого клапана. Это сэкономит ваше время и обеспечит качественный результат.
