Топливный насос высокого давления (ТНВД) обеспечивает подачу топлива под высоким давлением для эффективного сгорания в дизельных двигателях. В статье рассмотрим основные виды ТНВД: рядные, распределительные и магистральные насосы, их устройство и принцип работы. Также обсудим признаки неисправностей, что поможет владельцам автомобилей и ремонтникам своевременно выявлять и устранять проблемы, обеспечивая надежную работу двигателя и продлевая срок службы автомобиля.
Разновидности ТНВД
- Топливные насосы высокого давления с непосредственным действием.
- Модели с аккумуляторным впрыском.
Первоначальные насосы высокого давления работают на механическом приводе. В процессе их работы происходит одновременное выдавливание и впрыск топлива, что и определяет их название — насосы непосредственного впрыска. Каждому цилиндру двигателя соответствует отдельная секция ТНВД, обеспечивающая необходимый объем топлива. Эффективное распыление достигается за счет плунжерной пары.
Второй тип ТНВД управляется парами газов, образуемыми двигателем, через пружины. В настоящее время существуют насосы, использующие гидроаккумуляторы, в основном в дизельных двигателях.
Насосы с гидроаккумуляторами работают иначе: накачка топлива и впрыск происходят отдельно. Сначала жидкость под давлением поступает в аккумулятор, затем — на форсунки. Этот подход обеспечивает эффективное распыление и оптимальное образование смеси для различных режимов работы, но имеет недостатки — сложность конструкции и низкую популярность.
ТНВД также классифицируются по системам впрыска:
- Моновпрыск — одна общая форсунка заменяет карбюратор. Этот вариант был популярен в начале перехода на современные системы, но сейчас практически не используется.
- Распределённый впрыск — для каждого цилиндра предусмотрена отдельная форсунка. Топливо подаётся в коллектор перед клапаном, а момент впрыска и количество топлива регулируются электроникой.
- Прямой впрыск — топливо подаётся непосредственно в цилиндр, образуя топливно-воздушную смесь во время такта всасывания.
Тип ТНВД определяется следующим образом:
- Рядные насосы — агрегаты с несколькими секциями, которые автономно питают отдельные форсунки и устанавливаются в двигателях с моновпрыском. Они связаны с механизмом ГРМ.
- Одноплунжерный распределительный насос — работает синхронно с оборотами коленчатого вала. В четырехцилиндровом двигателе рабочий процесс осуществляется за два такта, порция топлива подаётся плунжером на каждую форсунку.
- ТНВД магистрального типа — функционирует независимо от коленчатого вала, создавая необходимое давление в топливной системе или рампе. Открытие форсунок контролируется электроникой. Магистральный насос используется в инжекторах системы Коммон Рейл.
Топливный насос высокого давления (ТНВД) играет ключевую роль в системе подачи топлива современных автомобилей. Эксперты выделяют несколько основных разновидностей ТНВД, включая механические и электронные насосы. Механические насосы, как правило, используются в старых моделях, тогда как электронные обеспечивают более точное управление подачей топлива и лучше подходят для современных двигателей с высоким уровнем требований к экологии и экономии.
Устройство ТНВД включает в себя такие элементы, как корпус, поршни и клапаны, которые работают в условиях высоких давлений. Это делает насос уязвимым к различным повреждениям, таким как износ деталей или загрязнение топлива. Основные причины ремонта ТНВД связаны с его неправильной эксплуатацией, использованием некачественного топлива и недостаточным обслуживанием. Регулярная диагностика и своевременная замена изношенных компонентов могут значительно продлить срок службы насоса и повысить эффективность работы двигателя.

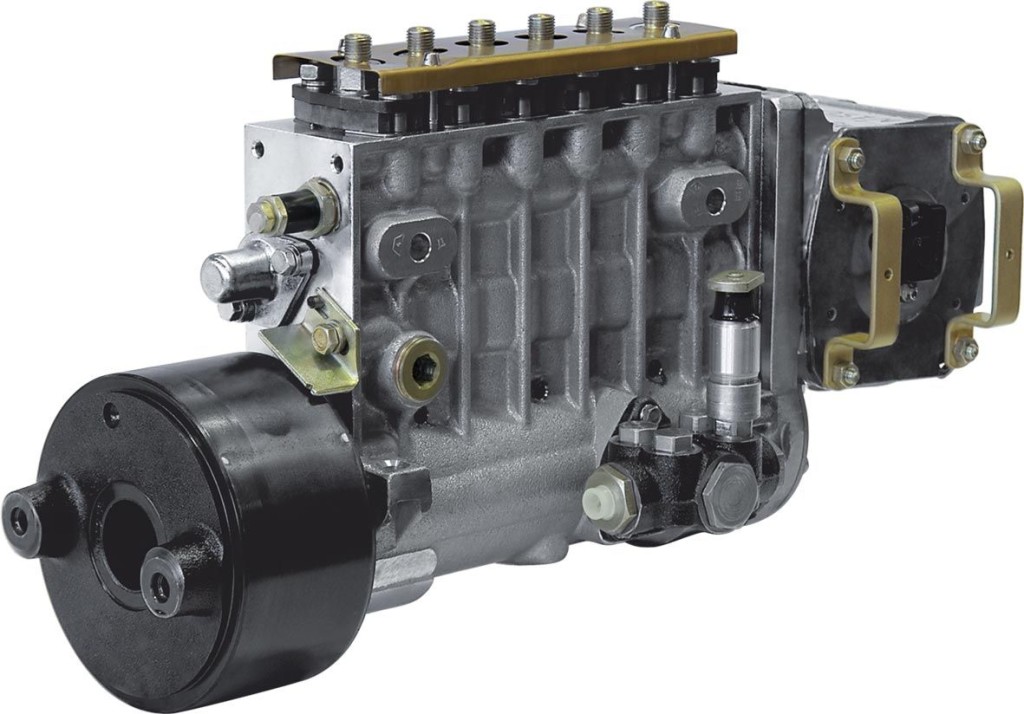

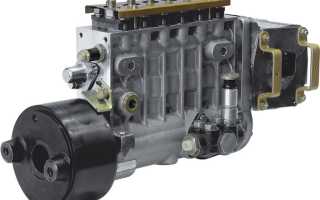

Некоторые особенности рядных насосов
Рядный насос сегодня уже практически не используется. Однако схема его заслуживает подробного изучения, так как даёт возможность лучше понять конструктивную полезность всех насосов высокого давления.
Итак, состоит он из отдельных ниш. Они выполнены в виде секций, изготовленных из плунжерных пар. Элементы выполнены из высокотвёрдой стали, смешанной с хромом и азотом. Закалка такого металла одна из лучших в мире. Примечательно, что после шлифовки внутреннюю плоскость втулок покрывают ещё и хонингом. Финишная доводка осуществляется мелкозернистой абразивной пастой.
Интересна и сборка рядного насоса, осуществляемая по селективному методу. Элементы подбирают по минимуму отклонений. В качестве мерки используется 2-микронный аппарат. Такой способ индивидуализирует узлы механизмов, и детали от разных насосов заменить невозможно.
Читайте также:

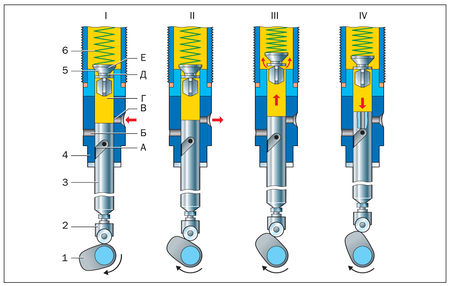

Процесс выдавливания горючего происходит за счёт отсечки конкретного объёма жидкости с последующим сжатием его в напорной трубе. Поршень насоса передвигается путём воздействия толкателя, получающего энергию от КВШВ автомобиля. Коленвал вращается, кулачковый механизм оказывает действие на роликовый толкатель, тот оказывает влияние на поршень.
Что касается регулировки количества топлива, то настройка осуществляется с помощью привода. Он представляет собой зубчатую рейку, оснащён механическими компонентами, соединён с педалью акселератора (в некоторых конструкциях – с шаговым движком, получающим сигнал от электроники). Плунжерная пара оснащается винтовой канавкой именно для этого – чтобы осуществлялась связь между насосом, педалью газа и управляющим устройством.
Начальная порция впрыска контролируется априори по частоте вращения КВШВ. Специальный регулятор момента впрыска или ЦРМВ служит для этой цели. Он устанавливается в приводной муфте.
Сегодня удел рядных насосов – дизельные грузовики. Высокая надёжность, их неприхотливость к качеству солярки определяют такой выбор автопроизводителей. Например, рядными ТНВД оснащаются российские грузовики КАМАЗ. Чтобы сократить полезное пространство под капотом, насос выполнен в виде латинской буквы V, но остаётся рядным по своей конструкции.
| Разновидность топливного насоса высокого давления (ТНВД) | Устройство и принцип работы | Причины ремонта |
|---|---|---|
| Плунжерный рядный (распределительный) | Состоит из плунжеров, кулачкового вала, плунжерных пар, регулировочных механизмов. Плунжеры, вращаясь, подают топливо под высоким давлением в топливную магистраль. Регулировка давления осуществляется изменением хода плунжеров. | Износ плунжерных пар, кулачкового вала, нарушение герметичности, засорение топливных фильтров, неисправность регулировочных механизмов, коррозия, механическое повреждение. |
| Распределительный с роторным плунжером | Использует ротор с эксцентрично расположенными плунжерами. Вращение ротора обеспечивает подачу топлива под высоким давлением. Регулировка давления осуществляется изменением угла поворота ротора. | Износ ротора и плунжеров, нарушение герметичности, засорение топливных фильтров, неисправность регулировочных механизмов, механическое повреждение. |
| Электронный (Common Rail) | Включает в себя высокоточный электронный блок управления, топливный насос высокого давления (нагнетательный), общую топливную магистраль (Common Rail) с датчиками давления. Давление в магистрали регулируется электроникой с высокой точностью. | Неисправность электронного блока управления, износ насоса высокого давления, засорение топливных фильтров, повреждение датчиков давления, утечки топлива в магистрали. |
| Пьезоэлектрический (Common Rail) | Аналогичен электронному Common Rail, но использует пьезоэлектрические инжекторы для более точного и быстрого впрыска топлива. | Неисправность пьезоэлектрических инжекторов, неисправность электронного блока управления, износ насоса высокого давления, засорение топливных фильтров, повреждение датчиков давления, утечки топлива в магистрали. |
| Распределительный с плунжерными парами (рядный, рядный с боковым расположением плунжеров) | Различаются расположением плунжеров. Принцип работы аналогичен рядным распределительным ТНВД. | Износ плунжерных пар, кулачкового вала, нарушение герметичности, засорение топливных фильтров, неисправность регулировочных механизмов, коррозия, механическое повреждение. |
Интересные факты
Вот несколько интересных фактов о топливных насосах высокого давления:
-
Разнообразие конструкций: Топливные насосы высокого давления могут быть как механическими, так и электрическими. Механические насосы часто используются в дизельных двигателях и работают за счет вращения коленчатого вала, в то время как электрические насосы обеспечивают более точное управление подачей топлива и могут использоваться в современных бензиновых двигателях.
-
Критическая роль в системе впрыска: Топливный насос высокого давления играет ключевую роль в системе впрыска, обеспечивая необходимое давление для распыления топлива в камере сгорания. Это давление может достигать 2000 бар и более в современных дизельных двигателях, что позволяет достичь высокой эффективности сгорания и снижения выбросов.
-
Причины ремонта и диагностика: Основные причины поломок топливных насосов высокого давления включают загрязнение топлива, недостаточное смазывание и перегрев. Современные системы диагностики могут выявлять проблемы на ранних стадиях, используя датчики давления и потока, что позволяет избежать серьезных повреждений и дорогостоящего ремонта.

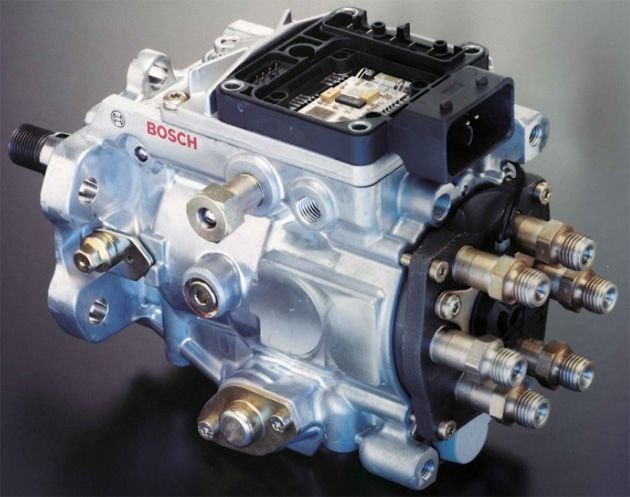

Преимущества и недостатки распределительного насоса
Два основных преимущества распределительных топливных насосов высокого давления (ТНВД) — компактные размеры и высокая точность работы. Эти насосы не имеют единой конструкции и могут быть выполнены в различных вариантах, в зависимости от типа рабочего элемента: плунжерного или роторного.
Также распределительные насосы различаются по типу привода. Существуют торцевые, внутренние и наружные модели. Первые два типа работают в более оптимальных условиях, так как их внутренние компоненты уравновешены, в отличие от наружных.
Недостатком распределительных ТНВД является их низкая надежность. Это связано с тем, что плунжер насоса выполняет столько же ходов за один рабочий цикл, сколько и двигатель, тогда как рядной насос совершает лишь одно движение. В результате износ распределительных ТНВД выше.
-
Читайте также:
Распределительные ТНВД в основном используются на легковых автомобилях, но встречаются и на грузовиках.
Особенности магистрального насоса ВД
Уже по одному лишь наименованию можно сделать вывод об особенностях работы данного устройства. Аппарат этот способен эксплуатировать не изолированные форсунки, а единую линию, рампу. Она служит неким хранилищем топлива, аккумулятором. Тем самым, конструкция освобождена от распределительной опции, и имеет менее сложное устройство, чем рядные или распределительные насосы.
Он использует от одного до трёх плунжеров. Поступательные движения совершаются ими посредством кулачкового вала. По ходу давления топлива вращение идёт от вала, а против, т.е., в обратную сторону – от пружины.
Топливная жидкость из полости, где царит низкое давление, подаётся к напорному штуцеру. Количество смеси регулируется ЭДК (дозирующий клапан электромагнитного типа), который управляется непосредственно электроникой.
Причины ремонта
Являясь высокотехнологичными устройствами, механизмы требуют внимательного выбора топлива и смазочных материалов. Нельзя заливать топливо без проверки на наличие воды, твердых частиц и пыли, так как это может привести к поломкам. В случае неисправности плунжерных пар их демонтаж и ремонт становятся сложными задачами.
Некачественное топливо может быстро вывести из строя форсунки, отвечающие за распыление и впрыск горючего.
Основные признаки неисправностей топливного насоса высокого давления (ТНВД):
- увеличение дымности выхлопа;
- рост расхода топлива;
- снижение мощности двигателя;
- колебания оборотов;
- посторонние звуки, нехарактерные для нормальной работы мотора;
- трудности с запуском.
Современные двигатели с ТНВД, управляемые электроникой, точно дозируют подачу бензина и дизельного топлива, распределяя процесс по времени для достижения необходимого объема. При первых признаках неисправности следует немедленно обратиться на диагностику, чтобы избежать серьезных поломок.
-
Читайте также:

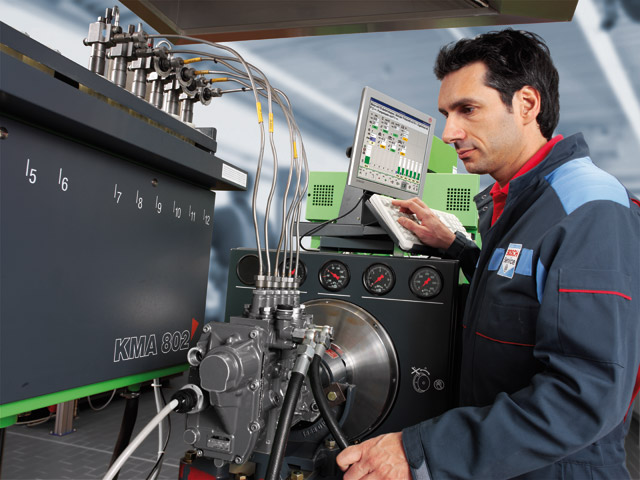

Для диагностики современных агрегатов часто используется компьютерное оборудование. В процессе проверки могут быть выявлены ошибки, такие как:
- падение давления и нестабильность впрыска;
- неравномерная подача топлива;
- слишком низкая или высокая амплитуда вращения вала.
Если потребуется снять ТНВД, это нужно делать с использованием специального инструмента и оборудования. Понадобятся ключи на «27» для проворачивания КВШВ и специальный ключ для вала насоса. Перед демонтажем необходимо отключить минусовую клемму аккумулятора и снять радиатор и другие элементы, затрудняющие доступ к устройству.
Видео: снятие и установка топливного насоса высокого давления
Таким образом, устройство современных ТНВД, их назначение и роль в системе автомобиля могут отличаться. В некоторых случаях приходится снимать и ремонтировать насос, в других – только заменять. Поэтому важно своевременно определять неисправности.
Рекомендации по выбору и замене ТНВД
Выбор и замена топливного насоса высокого давления (ТНВД) – это важный процесс, который требует внимательного подхода и знаний о различных аспектах работы данного устройства. Правильный выбор ТНВД может значительно повысить эффективность работы двигателя, а также продлить срок его службы.
1. Определение типа двигателя
Перед покупкой нового ТНВД необходимо точно определить тип двигателя вашего автомобиля. Существуют разные виды двигателей: бензиновые и дизельные, а также различные системы впрыска. Каждый из этих типов требует специфического насоса, который соответствует его характеристикам. Например, дизельные двигатели часто используют насосы с более высоким давлением, чем бензиновые.
2. Оригинальные и неоригинальные запчасти
-
Читайте также:
При выборе ТНВД важно учитывать, будете ли вы устанавливать оригинальную запчасть или аналог. Оригинальные насосы, как правило, имеют более высокое качество и надежность, но и стоят дороже. Неоригинальные насосы могут быть более доступными по цене, однако их качество может варьироваться. Рекомендуется выбирать проверенные бренды и внимательно изучать отзывы пользователей.
3. Совместимость с автомобилем
При выборе насоса необходимо убедиться в его совместимости с вашим автомобилем. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильный выбор может привести к снижению производительности двигателя или даже его поломке.
4. Условия эксплуатации
Условия, в которых будет эксплуатироваться автомобиль, также играют важную роль. Если вы планируете использовать автомобиль в тяжелых условиях (например, в условиях повышенной запыленности или при частых перегрузках), стоит обратить внимание на насосы, которые специально разработаны для таких условий. Они могут иметь дополнительные защитные функции и более прочные материалы.
5. Профессиональная установка
Замена ТНВД – это сложный процесс, который требует специальных знаний и инструментов. Рекомендуется доверить установку профессионалам, чтобы избежать ошибок, которые могут привести к серьезным поломкам. Неправильная установка может вызвать утечку топлива, что не только повредит двигатель, но и создаст опасность возгорания.
6. Регулярное обслуживание
После установки нового ТНВД важно проводить регулярное обслуживание и диагностику системы впрыска. Это поможет выявить возможные проблемы на ранних стадиях и избежать дорогостоящего ремонта в будущем. Регулярная замена фильтров и использование качественного топлива также способствуют увеличению срока службы насоса.
Следуя этим рекомендациям, вы сможете выбрать и установить ТНВД, который будет надежно работать и обеспечивать оптимальную производительность вашего автомобиля.
Вопрос-ответ
Какие существуют основные разновидности топливных насосов высокого давления?
Существует несколько основных типов топливных насосов высокого давления, включая насосы с механическим и электрическим приводом, а также насосы с роторным и поршневым механизмами. Механические насосы чаще всего используются в дизельных двигателях, тогда как электрические насосы могут быть установлены как в бензиновых, так и в дизельных системах. Роторные насосы обеспечивают высокую производительность, а поршневые насосы отличаются высокой точностью подачи топлива.
Каковы основные признаки неисправности топливного насоса высокого давления?
Основные признаки неисправности топливного насоса высокого давления включают затрудненный запуск двигателя, снижение мощности, нестабильную работу на холостом ходу и увеличение расхода топлива. Также может наблюдаться утечка топлива или шумы, исходящие от насоса. Если вы заметили эти симптомы, рекомендуется провести диагностику системы подачи топлива.
Каковы основные причины ремонта топливного насоса высокого давления?
Основные причины ремонта топливного насоса высокого давления могут включать износ внутренних компонентов, загрязнение фильтров и системы подачи топлива, а также неправильную эксплуатацию или использование некачественного топлива. Также возможны механические повреждения, вызванные перегревом или неправильной установкой. Регулярное техническое обслуживание и замена фильтров помогут предотвратить многие из этих проблем.
Советы
СОВЕТ №1
Перед покупкой топливного насоса высокого давления обязательно ознакомьтесь с рекомендациями производителя вашего автомобиля. Использование оригинальных запчастей или качественных аналогов поможет избежать проблем с совместимостью и обеспечит надежную работу системы питания.
СОВЕТ №2
Регулярно проверяйте состояние топливного фильтра. Загрязненный фильтр может привести к перегрузке насоса и его преждевременному выходу из строя. Замена фильтра в соответствии с рекомендациями производителя поможет продлить срок службы насоса.
СОВЕТ №3
Обратите внимание на признаки неисправности топливного насоса, такие как затрудненный запуск двигателя, нестабильная работа на холостом ходу или потеря мощности. Раннее выявление проблем позволит избежать более серьезных поломок и дорогостоящего ремонта.
СОВЕТ №4
При ремонте или замене топливного насоса обращайтесь к квалифицированным специалистам. Неправильная установка или использование некачественных деталей может привести к повторным поломкам и дополнительным расходам.
Выбор и замена топливного насоса высокого давления (ТНВД) – это важный процесс, который требует внимательного подхода и знаний о различных аспектах работы данного устройства. Правильный выбор ТНВД может значительно повысить эффективность работы двигателя, а также продлить срок его службы.
1. Определение типа двигателя
Перед покупкой нового ТНВД необходимо точно определить тип двигателя вашего автомобиля. Существуют разные виды двигателей: бензиновые и дизельные, а также различные системы впрыска. Каждый из этих типов требует специфического насоса, который соответствует его характеристикам. Например, дизельные двигатели часто используют насосы с более высоким давлением, чем бензиновые.
2. Оригинальные и неоригинальные запчасти
При выборе ТНВД важно учитывать, будете ли вы устанавливать оригинальную запчасть или аналог. Оригинальные насосы, как правило, имеют более высокое качество и надежность, но и стоят дороже. Неоригинальные насосы могут быть более доступными по цене, однако их качество может варьироваться. Рекомендуется выбирать проверенные бренды и внимательно изучать отзывы пользователей.
3. Совместимость с автомобилем
При выборе насоса необходимо убедиться в его совместимости с вашим автомобилем. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильный выбор может привести к снижению производительности двигателя или даже его поломке.
4. Условия эксплуатации
Условия, в которых будет эксплуатироваться автомобиль, также играют важную роль. Если вы планируете использовать автомобиль в тяжелых условиях (например, в условиях повышенной запыленности или при частых перегрузках), стоит обратить внимание на насосы, которые специально разработаны для таких условий. Они могут иметь дополнительные защитные функции и более прочные материалы.
5. Профессиональная установка
Замена ТНВД – это сложный процесс, который требует специальных знаний и инструментов. Рекомендуется доверить установку профессионалам, чтобы избежать ошибок, которые могут привести к серьезным поломкам. Неправильная установка может вызвать утечку топлива, что не только повредит двигатель, но и создаст опасность возгорания.
6. Регулярное обслуживание
После установки нового ТНВД важно проводить регулярное обслуживание и диагностику системы впрыска. Это поможет выявить возможные проблемы на ранних стадиях и избежать дорогостоящего ремонта в будущем. Регулярная замена фильтров и использование качественного топлива также способствуют увеличению срока службы насоса.
Следуя этим рекомендациям, вы сможете выбрать и установить ТНВД, который будет надежно работать и обеспечивать оптимальную производительность вашего автомобиля.
