Регулировка клапанов — важная процедура для оптимальной работы двигателей ВАЗ 2106 и 2107 с карбюраторной и инжекторной системами. Правильный зазор между клапанами и толкателями обеспечивает эффективное сгорание топлива, снижает износ деталей и экономит топливо. В статье рассмотрим схему и порядок регулировки клапанов, а также предоставим таблицу с необходимыми зазорами, что поможет автовладельцам самостоятельно выполнить эту процедуру и продлить срок службы автомобиля.
Когда нужна регулировка
Для выявления неисправностей достаточно проанализировать поведение автомобиля при ускорении. Неправильно установленный зазор клапанов не обеспечивает герметичность камеры сгорания, что приводит к потере компрессии в цилиндре. Это снижает эффективность сгорания топливной смеси и уменьшает мощность.
Необходимость регулировки клапанов на автомобилях ВАЗ также может проявляться в повышенном расходе топлива и нестабильных оборотах. У многих двигателей наблюдается длительный прогрев, а при закрытии воздушной заслонки они могут глохнуть. Все это указывает на проблемы с регулировкой клапанного механизма.
Регулировка клапанов на автомобилях ВАЗ 2106 и 2107 является важной процедурой, которая значительно влияет на работу двигателя. Эксперты отмечают, что правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальное сгорание топлива и, как следствие, улучшает динамические характеристики автомобиля. Неправильная регулировка может привести к повышенному износу деталей, снижению мощности и увеличению расхода топлива. Специалисты рекомендуют проводить эту процедуру каждые 15-20 тысяч километров пробега, а также обращать внимание на посторонние звуки в работе двигателя, которые могут указывать на необходимость проверки зазоров. Важно помнить, что для достижения наилучших результатов регулировку следует выполнять с учетом рекомендаций производителя и с использованием качественных инструментов.
Порядок регулировки клапанов на ВАЗ 2106 и 2107
Так как «шестерка» и «семерка» – это в целом одинаковые автомобили, то и алгоритм действий будет выполняться для них одинаково. В первую очередь необходимо запастись нужными инструментами.
Список необходимого:
- Вам понадобятся два ключа на 13 и на 17. Желательным условием является то, чтобы они были рожковыми.
- Щуп, который имеет точную толщину в 0,15 мм. Такие щупы продаются во всех магазинах автозапчастей. Ширина его должна быть такая, чтобы он полностью помещался под кулачком.
Теперь снимите карбюратор, так как он будет мешать демонтировать клапанную крышку. Кстати, некоторые модели карбюраторов разрабатываются таким образом, что никак не помешают регулировке клапанов, однако трос привода подсоса все же придется снять.
- После снятия клапанной крышки можно приступать к регулировке. Вначале необходимо установить первый поршень так, чтобы он оказался в верхней мертвой точке. Говоря простым языком, поршень должен подняться вверх, а клапана должны быть закрыты полностью. Для этого поставьте автомобиль на нейтральную передачу и с помощью ручного стартера или любого похожего ключа проверните коленчатый вал до тех пор, пока метка его шкива не совпадет с меткой на корпусе крышки блока цилиндров. Кроме того, необходимо убедиться, что поршень находится именно в такте сжатия, для этого есть еще две метки газораспределительного механизма, которые тоже должны совпасть. Одна из таких меток располагается на звездочке распределительного вала, а вторая в виде штыря, расположена возле звездочки. Если последние метки не совпали, необходимо сделать еще оборот.

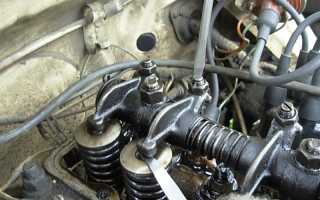

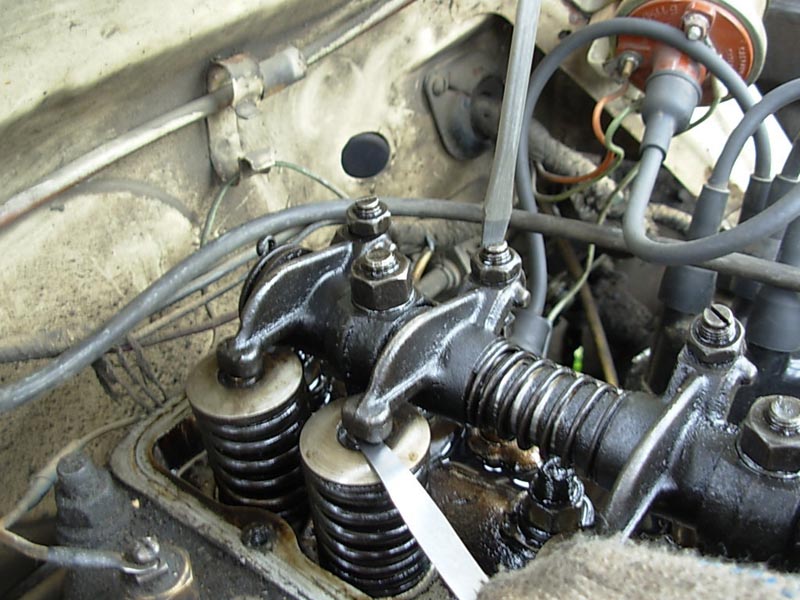

- После выставления меток, необходимо отрегулировать 6 и 8 клапана. Чтобы не запутаться, отсчет необходимо вести от цепи газораспределительного механизма. Теперь вставьте щуп между рычагом клапана (или, как его еще называют – рокером) и кулачком распредвала. Щуп должен помещаться с небольшим защемлением, если этого нет (входит слишком легко или не входит туда), то необходимо отрегулировать клапана. Ослабьте контрующую гайку на 17, а болт на 13 проверните в ту сторону, которая вам нужна (ослабьте или затяните, в зависимости от того, какой зазор необходимо сделать). Как только зазор будет выставлен, затяните контргайку.

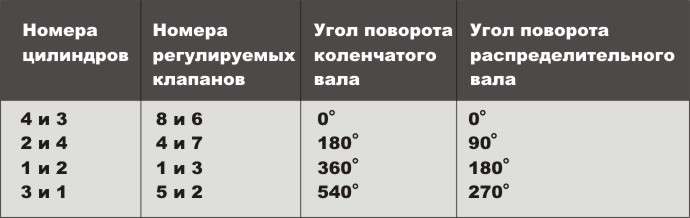

- Проверните коленчатый вал на 180 градусов и отрегулируйте 4 и 7 клапана. Следующая пара (1 и 3, 2 и 5) регулируются также с поворотом коленчатого вала на 180 градусов. При этом, не нужна контролировать метки распределительного вала. Наверняка вы поняли, почему.
Вот и все. Вот так регулируется тепловой зазор клапанов на автомобилях ВАЗ 2106 и 2107. Как видите, с этим может справиться абсолютно любой владелец «Жигулей».
| Зазор впускных клапанов (мм) | Зазор выпускных клапанов (мм) | Примечание |
|---|---|---|
| 0.15 – 0.25 | 0.25 – 0.35 | Холодный двигатель |
| 0.18 – 0.28 | 0.28 – 0.38 | Теплый двигатель (после прогрева) |
| Проверять зазоры через каждые 10 000 км пробега | ||
| Использовать щуп для проверки зазоров | ||
| При регулировке использовать регулировочные шайбы | ||
| Неправильная регулировка может привести к снижению мощности двигателя, повышенному расходу топлива и преждевременному износу клапанов |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов на автомобилях ВАЗ 2106 и 2107:
-
Регулировка зазора: В автомобилях ВАЗ 2106 и 2107 используется система с толкателями, что позволяет регулировать зазоры между клапанами и коромыслами. Рекомендуемый зазор для впускных клапанов составляет 0,15 мм, а для выпускных — 0,25 мм. Правильная регулировка зазоров обеспечивает оптимальную работу двигателя и предотвращает его перегрев.
-
Частота регулировки: Регулировка клапанов является важной частью технического обслуживания и должна проводиться каждые 10-15 тысяч километров пробега. Это связано с тем, что со временем зазоры могут изменяться из-за износа деталей, что может привести к снижению мощности двигателя и увеличению расхода топлива.
-
Значение для производительности: Неправильная регулировка клапанов может привести к серьезным проблемам, таким как потеря мощности, увеличение расхода топлива и даже повреждение двигателя. Поэтому многие автолюбители, владеющие ВАЗ 2106 и 2107, предпочитают самостоятельно проводить эту процедуру, что позволяет не только сэкономить деньги, но и лучше понять устройство своего автомобиля.
Инструменты и материалы для регулировки клапанов
Для успешной регулировки клапанов на автомобилях ВАЗ 2106 и 2107 необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов обеспечит точность и удобство выполнения работы, а также поможет избежать повреждений деталей двигателя.
1. Набор ключей и головок: Вам понадобятся ключи и головки различных размеров, чтобы открутить крышку клапанов и другие элементы, которые могут мешать доступу к клапанам. Обычно используются ключи на 10, 12 и 13 мм.
2. Щупы для измерения зазоров: Щупы необходимы для точного измерения зазоров между клапанами и коромыслами. Рекомендуется использовать набор щупов с различными толщинами, чтобы выбрать подходящий для вашего двигателя.
3. Динамометрический ключ: Этот инструмент поможет обеспечить правильный момент затяжки болтов при установке крышки клапанов. Это важно для предотвращения утечек масла и повреждений прокладки.
4. Отвертка: Плоская и крестовая отвертка могут понадобиться для снятия различных креплений и элементов, которые могут мешать доступу к клапанам.
5. Ключ для натяжения ремня ГРМ: Если вы планируете регулировку клапанов, возможно, вам потребуется снять ремень ГРМ. Специальный ключ для натяжения поможет избежать его повреждения.
6. Прокладка для крышки клапанов: При снятии крышки клапанов рекомендуется заменить прокладку, чтобы избежать утечек масла. Убедитесь, что у вас есть новая прокладка перед началом работы.
7. Масло для смазки: Перед установкой новых деталей или после регулировки клапанов рекомендуется смазать их моторным маслом. Это поможет избежать износа при первом запуске двигателя.
8. Чистящие средства: Для очистки поверхности под крышкой клапанов и других элементов двигателя вам понадобятся чистящие средства, такие как бензин или специальный очиститель для двигателя.
Читайте также:
9. Лампа или фонарик: Хорошее освещение рабочего пространства значительно упростит процесс регулировки клапанов, особенно если вы работаете в ограниченном пространстве.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к регулировке клапанов на ВАЗ 2106 и 2107 с максимальной эффективностью и минимальными рисками для двигателя.
Вопрос-ответ
Как часто нужно проводить регулировку клапанов на ВАЗ 2106 и 2107?
Регулировку клапанов рекомендуется проводить каждые 10 000 – 15 000 километров пробега или при возникновении признаков неправильной работы двигателя, таких как повышенный шум или потеря мощности.
Какие инструменты понадобятся для регулировки клапанов?
Для регулировки клапанов вам понадобятся: набор ключей, щупы для измерения зазоров, отвертка, а также, возможно, динамометрический ключ для затяжки гаек на крышке клапанов.
Как определить правильный зазор между клапаном и коромыслом?
Правильный зазор для клапанов на ВАЗ 2106 и 2107 составляет 0,15 мм для впускных и 0,25 мм для выпускных клапанов. Для измерения зазора используйте щуп, который должен свободно проходить между клапаном и коромыслом, но при этом не должен быть слишком свободным.
Советы
СОВЕТ №1
Перед началом регулировки клапанов обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие параметры необходимо соблюдать и какие инструменты понадобятся для работы.
СОВЕТ №2
Убедитесь, что двигатель холодный перед началом регулировки. Это обеспечит более точные замеры зазоров между клапанами и толкателями, так как при нагреве металл расширяется и зазоры могут измениться.
СОВЕТ №3
Используйте качественные щупы для измерения зазоров. Они должны быть в хорошем состоянии и соответствовать необходимым размерам, чтобы избежать ошибок в регулировке и обеспечить правильную работу двигателя.
СОВЕТ №4
После завершения регулировки клапанов обязательно проведите тест-драйв автомобиля. Это позволит вам убедиться в правильности выполненной работы и выявить возможные проблемы, которые могут возникнуть после регулировки.
