В статье рассмотрим, как проверить катушку генератора самостоятельно. Это важный навык для автолюбителей. Знание принципов намотки катушки и проверки её работоспособности поможет сэкономить на ремонте и повысить надежность автомобиля. Освоив эти техники, вы сможете выявить проблемы с генератором на ранних стадиях и предотвратить серьезные поломки.
Магнитное залипание
Перед проверкой генератора важно разобраться в особенностях нестандартной обмотки.
В традиционных генераторах ключевой характеристикой является трехфазная обмотка и соотношение полюсов к катушкам, равное два к трем. Например, при 6 полюсах должно быть 9 катушек. Это соотношение подразумевает, что количество катушек всегда на единицу больше количества полюсов. Таким образом, стандартное соотношение два к трем является правильным.
Однако возможно и обратное соотношение три к двум, которое встречается в дисково-аксиальных генераторах с 9 катушками и 12 полюсами. Главное отличие дисковых генераторов — отсутствие магнитного залипания, характерного для классических моделей с железным статором и незалитыми катушками.
Магнитное залипание ограничивает вращение ротора. Разработчики ищут способы уменьшить этот эффект, что позволяет достичь более быстрого вращения как в генераторах с нестандартной обмоткой, так и в традиционных, улучшая работу двигателя.

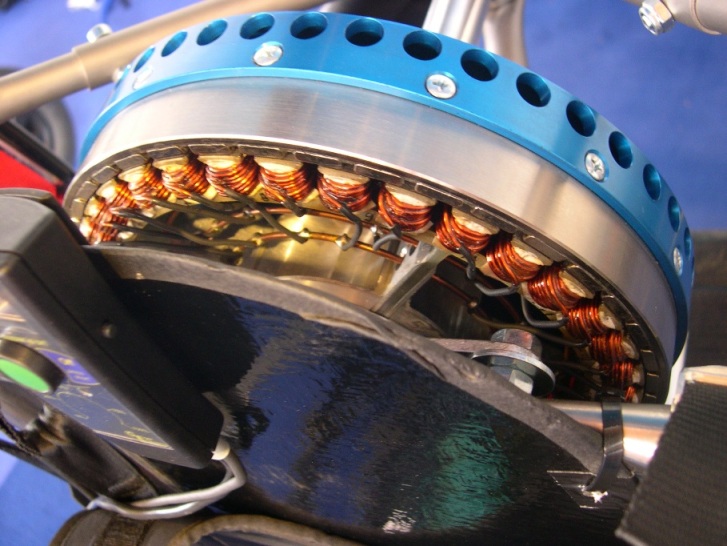

Магнитное залипание проявляется в притяжении магнитов на роторе к зубцам железного статора, что затрудняет свободное вращение. Для поворота требуется приложить усилия.
Таким образом, проверка работы генератора и его катушки связана с магнитным залипанием. Определив тип обмотки, можно сделать выводы о наличии залипания.
Проверка катушки генератора — важный этап диагностики электрической системы автомобиля. Эксперты рекомендуют начать с визуального осмотра: следует обратить внимание на наличие трещин, коррозии или повреждений проводов. Далее, для более точной проверки, можно использовать мультиметр. Сначала измеряют сопротивление обмоток катушки, которое должно находиться в пределах нормы, указанной в технической документации. Если значение значительно отклоняется, это может указывать на неисправность. Также полезно проверить выходное напряжение при работе двигателя. Если оно ниже допустимого уровня, это свидетельствует о проблемах с катушкой. Важно помнить, что при проведении всех этих операций необходимо соблюдать меры безопасности, чтобы избежать короткого замыкания или других повреждений.
Определение схемы намотки при расчете генератора
Расчет генератора начинается в большинстве случаев со следующих действий:
- определяется количество полюсов и катушек и установить тип обмотки;
- по этим данным выводится количество залипаний и КПД генератора.
Но самое сложное – раскрыть схему намотки катушек, чтобы выявить полноценность и эффективность работы генератора. Как и говорилось выше, обмотка бывает не только классической, когда все катушки внутри генератора намотаны в одном направлении течения тока, но и нестандартной.
- Читайте также:
Классическая схема намотки – это всегда тёк напряжения в одном русле, что значительно минимизирует риск замыкания, перегрева, да и вообще выхода агрегата из строя. Если тёк напряжения в одну сторону, то и катушки намотаны по одинаковой, классической схеме.
При этом катушки не только одинаково наматываются по одиночке, но и связываются друг с другом тоже по единой схеме – концом одной катушки и началом другой по фазам.
Однако с увеличением количества полюсов, меняется схема намотки, которая не всегда идет по классическому варианту. Например, если число полюсов больше 20. В данном случае количество магнитных залипаний априори увеличивается, но если наматывать схему нестандартно, эффект залипания можно снизить даже больше, чем это было при классическом варианте. Что нужно сделать? Намотать первую катушку в одном направлении, а вторую – в противоположном. КПД генератора увеличится резко и неожиданно.
Итак, проверка катушки генератора основана также на знании о схеме ее намотки. Различают классическую намотку, подразумевающую одинаковое направление витков и нестандартное, когда одна катушка наматывается в одну сторону, а другая – в противоположную.

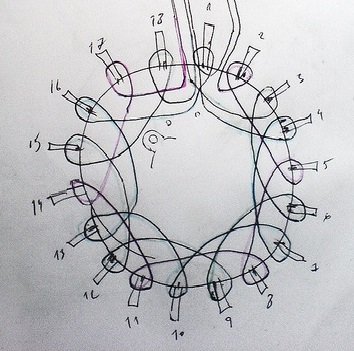

Следует научиться читать схему течения тока, которая пишется латиницей вот так, например: АВСАВСАВСАВСАВСАВС. Перед нами вариант генератора: 18 зубов и 12 магнитных полюсов с шестью катушками. Все А в данном случае, это первая фаза каждой катушки, намотанные по часовой.
Важно знать, что в коде выше заглавными латинскими буквами отмечен тёк напряжения по часовой стрелке. Если имеется течение тока против часовой стрелки, то это отмечается маленькими буквами. Например, вот так: ABbcaABCcabBCAabcC. 18 зубов и 22 магнитных полюса. Здесь первая фаза одной катушки намотана по часовой стрелке, но первая фаза другой катушки – уже против часовой.
В схеме также значится такое понятие, как кодинг. Например, если общий показатель залипания 100 кг, то разделив число на указанную в схеме цифру, получаем силу одного залипания в генераторе.

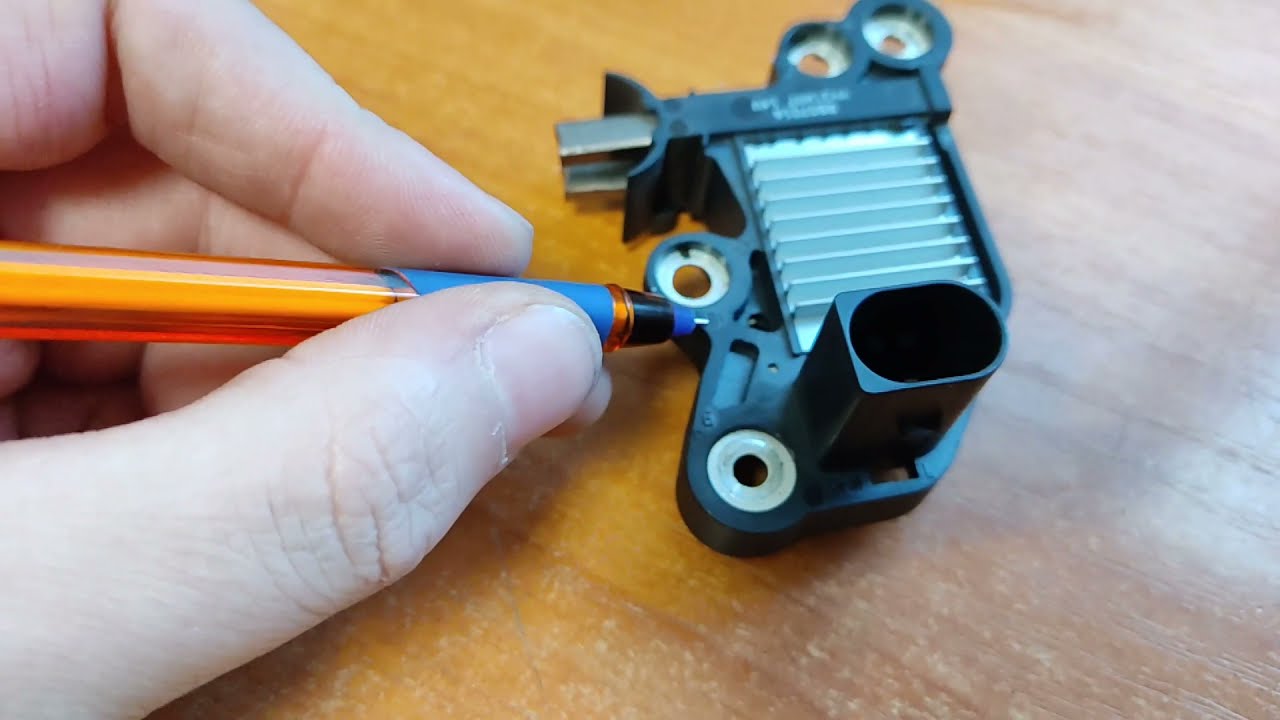

| Метод проверки | Описание метода | Результат и интерпретация |
|---|---|---|
| Визуальный осмотр | Внимательно осмотрите катушку на наличие видимых повреждений: трещин, оплавлений, следов перегрева, поврежденной изоляции. | Отсутствие повреждений – катушка визуально исправна. Наличие повреждений – потенциальная неисправность, требующая дальнейшей проверки. |
| Проверка сопротивления обмоток (омметром) | Измерьте сопротивление первичной и вторичной обмоток катушки генератора с помощью омметра. Значения сопротивления должны соответствовать значениям, указанным в технической документации на генератор. | Сопротивление близкое к нулю – обрыв обмотки. Завышенное сопротивление – возможно, короткое замыкание или повреждение изоляции. Значения в пределах нормы – обмотки исправны. |
| Проверка напряжения на выводах катушки (вольтметром) | Запустите двигатель и измерьте напряжение на выводах катушки генератора с помощью вольтметра. Напряжение должно соответствовать номинальному напряжению генератора. | Напряжение отсутствует или значительно ниже нормы – возможна неисправность катушки, регулятора напряжения или генератора в целом. Напряжение в пределах нормы – катушка, вероятно, исправна. |
Интересные факты
Вот несколько интересных фактов о том, как проверить катушку генератора своими силами:
Читайте также:
-
Использование мультиметра: Один из самых простых способов проверить катушку генератора — это использовать мультиметр. С помощью него можно измерить сопротивление обмоток. Обычно сопротивление должно находиться в пределах 0,5-5 Ом. Если значение значительно выше или равно бесконечности, это может указывать на обрыв обмотки.
-
Тест на искру: Если у вас есть доступ к старому автомобилю с бензиновым двигателем, вы можете проверить катушку генератора, сняв высоковольтный провод с свечи зажигания и поднеся его к металлической части двигателя. При запуске двигателя должна появиться искра. Если искры нет, это может свидетельствовать о неисправности катушки.
-
Проверка на наличие короткого замыкания: Чтобы убедиться, что катушка генератора не имеет короткого замыкания, можно проверить сопротивление между выводами катушки и корпусом. Если мультиметр показывает нулевое или очень низкое сопротивление, это указывает на наличие короткого замыкания, и катушку следует заменить.
Эти методы могут помочь вам самостоятельно диагностировать состояние катушки генератора, но всегда стоит помнить о безопасности и, при необходимости, обращаться к профессионалам.
Размер магнитов
Магниты в генераторах различаются по толщине. Слишком толстые магниты не рекомендуются, так как они увеличивают себестоимость и вероятность залипания. Чем больше магнит, тем сильнее магнитное поле, что может привести к избытку энергии за пределами статора. Все должно быть в разумных пределах.
Ширина магнитов должна соответствовать конкретному генератору. Она должна немного превышать ширину зуба статора. Например, если ширина зуба 10 мм, ширина магнита должна быть 11 мм.
Для точных расчетов используются проценты и математические формулы, учитывающие тип генератора. Обычно применяется схема в 1 процент. Если ширина зуба 7,5 мм, магнит должен быть шире на 0,075 мм.
При проверке катушки важно учитывать размеры магнита и их соответствие типу генератора. Если магнитное поле превышает необходимые параметры, это может снизить КПД генератора и вызвать неравномерность залипания.
Разработана схема для более эффективной проверки катушки генератора. Важно определить процент залипания, направление намотки катушки и толщину магнитного поля. Эти три аспекта помогут проверить катушку, рассчитать КПД генератора, выявить неисправности и стать хорошим домашним автоэлектриком, специализирующимся на обмотках.

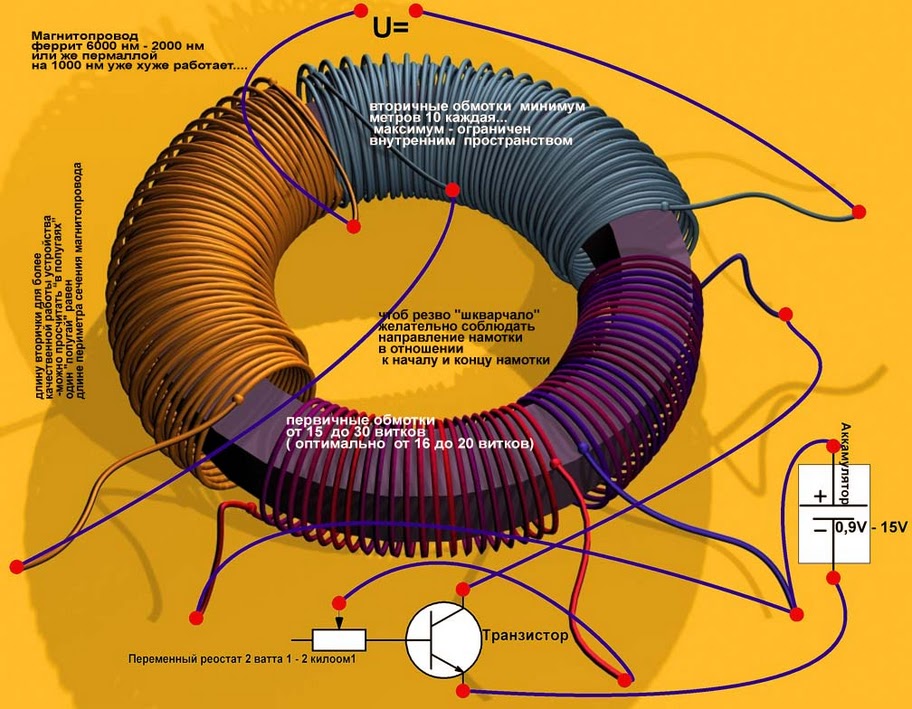

Немного подробнее про схему намотки
Важно знать, как намотать катушки на генераторе с большим количеством полюсов, так как это влияет непосредственно на КПД генератора. Основной принцип, который позволяет грамотно наматывать катушку, подразумевает следующее:
- намотка идет 1-м слоем по всей длине направлением провода вправо от себя, затем обратно по всей длине;
- 2-й слой наматывается точно также, и начинается 3-й слой намотки;
- 3-й слой после завершения половины намотки, уже наматывается в обратную сторону — влево;
- затем, после прохождения всей длины, 3-й слой наматывается обратно и начинается 4-й;
- 4-слой идет по тому же курсу намотки только на треть всей длины, после чего намотка уже идет как для 1-го слоя – вправо.
Намотка катушки – это техника, искусство, которое всегда осуществляется по определенной логике. Например, следует знать, что чем больше витков и чем толще диаметр провода, тем и больше тока можно получить от генератора.
Техника намотки – это одно, а общие принципы – совсем другое. Вот, к примеру, готовый намотанный вариант катушки, но он не дает ток. Почему? А все оказывается в толщине провода, который оказался слишком тонким или причина еще банальнее — малое количество витков.
-
Читайте также:
Важно уметь различать направление намотки и направление течения тока. Перемотать катушку можно разными техниками и способами, это другое. А вот схема направления течения тока, это либо по часовой, либо против часовой стрелки.
Проверка катушки генератора – это полноценный, комплексный подход к делу. Тут важно уметь определять несколько показателей, о которых подробно и было написано.
Проверка сопротивления обмоток
Проверка сопротивления обмоток катушки генератора является важным этапом диагностики, который позволяет выявить возможные неисправности и определить работоспособность устройства. Для выполнения этой проверки вам понадобятся мультиметр и базовые знания о работе генератора.
Первым шагом является отключение генератора от источника питания и других электрических компонентов. Это необходимо для обеспечения безопасности и предотвращения повреждения оборудования. После этого следует получить доступ к обмоткам генератора. В зависимости от конструкции генератора, это может потребовать снятия крышки или других защитных элементов.
После того как вы получили доступ к обмоткам, необходимо установить мультиметр в режим измерения сопротивления (Ом). Важно убедиться, что прибор исправен и правильно откалиброван. Затем подключите щупы мультиметра к выводам обмоток. Обычно на генераторах есть две обмотки: обмотка статора и обмотка ротора. Для каждой из них следует провести отдельное измерение.
При измерении сопротивления обмоток статора, нормальные значения могут варьироваться в зависимости от модели генератора, но обычно они находятся в пределах от 0,5 до 5 Ом. Если вы получаете значение, значительно отличающееся от нормы, это может указывать на короткое замыкание или обрыв в обмотке. В случае обмотки ротора, сопротивление также должно находиться в пределах нескольких Ом, но точные значения лучше уточнить в технической документации к вашему генератору.
Важно также проверить сопротивление между обмотками и корпусом генератора. Для этого один щуп мультиметра подключается к обмотке, а другой – к корпусу. В идеале сопротивление должно быть бесконечным (или очень высоким), что указывает на отсутствие короткого замыкания на землю. Если же вы получаете низкие значения, это может свидетельствовать о повреждении изоляции обмоток.
После завершения всех измерений не забудьте записать результаты и сравнить их с нормальными значениями, указанными в документации. Если вы обнаружили какие-либо отклонения, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта генератора.
-
Читайте также:
Таким образом, проверка сопротивления обмоток катушки генератора – это простой, но важный процесс, который может помочь в своевременном выявлении неисправностей и продлении срока службы вашего оборудования.
Вопрос-ответ
Каковы основные признаки неисправности катушки генератора?
Основные признаки неисправности катушки генератора включают снижение мощности генератора, появление странных звуков при его работе, а также отсутствие зарядки аккумулятора. Если вы заметили, что приборы в автомобиле работают нестабильно или яркость фар меняется, это также может указывать на проблемы с катушкой.
Какие инструменты понадобятся для проверки катушки генератора?
Для проверки катушки генератора вам понадобятся мультиметр для измерения напряжения и сопротивления, а также отвертка и, возможно, ключи для снятия генератора с автомобиля. В некоторых случаях может потребоваться тестер для проверки состояния диодов.
Как правильно выполнить тестирование катушки генератора?
Для тестирования катушки генератора сначала отключите его от аккумулятора. Затем с помощью мультиметра проверьте сопротивление обмоток катушки. Сравните полученные значения с нормами, указанными в руководстве по эксплуатации. Также можно проверить выходное напряжение генератора при работающем двигателе, чтобы убедиться в его исправности.
Советы
СОВЕТ №1
Перед началом проверки катушки генератора убедитесь, что автомобиль полностью выключен и ключи зажигания вынуты. Это обеспечит вашу безопасность и предотвратит случайное замыкание.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления катушки. Подключите щупы мультиметра к выводам катушки и проверьте, соответствует ли полученное значение нормам, указанным в руководстве по эксплуатации вашего автомобиля.
СОВЕТ №3
Обратите внимание на визуальный осмотр катушки. Проверьте наличие трещин, коррозии или других повреждений на корпусе. Если вы заметите какие-либо дефекты, это может указывать на необходимость замены катушки.
СОВЕТ №4
Если у вас есть доступ к запасной катушке, попробуйте заменить её на время и проверить работу генератора. Если проблема исчезнет, значит, причина была в неисправной катушке.
Проверка сопротивления обмоток катушки генератора является важным этапом диагностики, который позволяет выявить возможные неисправности и определить работоспособность устройства. Для выполнения этой проверки вам понадобятся мультиметр и базовые знания о работе генератора.
Первым шагом является отключение генератора от источника питания и других электрических компонентов. Это необходимо для обеспечения безопасности и предотвращения повреждения оборудования. После этого следует получить доступ к обмоткам генератора. В зависимости от конструкции генератора, это может потребовать снятия крышки или других защитных элементов.
После того как вы получили доступ к обмоткам, необходимо установить мультиметр в режим измерения сопротивления (Ом). Важно убедиться, что прибор исправен и правильно откалиброван. Затем подключите щупы мультиметра к выводам обмоток. Обычно на генераторах есть две обмотки: обмотка статора и обмотка ротора. Для каждой из них следует провести отдельное измерение.
При измерении сопротивления обмоток статора, нормальные значения могут варьироваться в зависимости от модели генератора, но обычно они находятся в пределах от 0,5 до 5 Ом. Если вы получаете значение, значительно отличающееся от нормы, это может указывать на короткое замыкание или обрыв в обмотке. В случае обмотки ротора, сопротивление также должно находиться в пределах нескольких Ом, но точные значения лучше уточнить в технической документации к вашему генератору.
Важно также проверить сопротивление между обмотками и корпусом генератора. Для этого один щуп мультиметра подключается к обмотке, а другой – к корпусу. В идеале сопротивление должно быть бесконечным (или очень высоким), что указывает на отсутствие короткого замыкания на землю. Если же вы получаете низкие значения, это может свидетельствовать о повреждении изоляции обмоток.
После завершения всех измерений не забудьте записать результаты и сравнить их с нормальными значениями, указанными в документации. Если вы обнаружили какие-либо отклонения, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта генератора.
Таким образом, проверка сопротивления обмоток катушки генератора – это простой, но важный процесс, который может помочь в своевременном выявлении неисправностей и продлении срока службы вашего оборудования.
