Как возбудить генератор без аккумулятора по схеме

Вождение автомобиля становится сложным, если генератор выходит из строя из-за разряженного аккумулятора. Умение возбудить генератор без аккумулятора может быть полезным в экстренной ситуации, когда нужно добраться до сервиса. В этой статье мы рассмотрим схему подключения генератора, что поможет быстро восстановить его работоспособность и избежать задержек на дороге.

Основное про эффект возбуждения

Напряжение, создаваемое генератором на разных оборотах двигателя, регулируется обмотками возбуждения. Ток поддерживается в диапазоне 13,8–14,2 В.

Для питания автомобильной системы с множеством потребителей используется регулятор напряжения (РН), который встречается как на отечественных автомобилях, так и на некоторых иномарках. Обычно он располагается внутри генератора и в разговорной речи называется шоколадкой или таблеткой.

Генератор соединен с положительным клеммой аккумулятора через вывод «30», обозначаемый как плюс, «В» или «ВАТ». Отрицательный вывод обозначается как «31» или минус. Также могут встречаться другие обозначения, такие как «D» или «В-». Клемма регулятора для подачи питания от автомобильной сети при включенном зажигании обозначается выводом «15» или «S». Вывод для подключения лампы зарядки имеет обозначение «61» или «D+».

Если зарядка аккумулятора прекращается, это обычно указывает на неисправность регулятора. Не стоит паниковать: достаточно подать напряжение на обмотки, чтобы возбудить генератор и доехать до магазина или сервиса.

Таким образом, чтобы добраться до нужного места, не подвергая аккумулятор глубокому разряду, нужно снять регулятор и возбудить генератор.

Эксперты в области электротехники отмечают, что возбудить генератор без аккумулятора возможно с использованием альтернативных методов. Один из наиболее распространенных способов заключается в применении внешнего источника питания, который подает напряжение на обмотки возбуждения генератора. Это позволяет создать магнитное поле, необходимое для его работы.

Кроме того, специалисты рекомендуют использовать конденсаторы, которые могут временно обеспечить необходимое напряжение. Важно также учитывать, что для успешного запуска генератора требуется правильная настройка всех соединений и соблюдение техники безопасности.

Некоторые эксперты подчеркивают, что при отсутствии аккумулятора следует внимательно следить за состоянием генератора, чтобы избежать его повреждения. В конечном итоге, правильный подход и знания в области электротехники могут значительно упростить процесс запуска генератора без аккумулятора.

Что делать если пропала возбуждения генератора.

Схема генераторов

Возникает вопрос, как подключить генератор? Для того чтобы суметь возбудить ген, без использования АКБ, рекомендуется тщательно изучить схему и принцип функционирования генов различных модификаций.

Также важно понимать, зачем нужен ген, что он делает конкретно. Иначе говоря, ген – это электромашина, служащая для преобразования механической энергии в электроток. Благодаря гену происходит обратная зарядка батареи и обеспечение всех электрических потребителей, находящихся в рабочем положении, током.

Ген расположен в передней части двигателя, а приводится в движение от кривошипного вала. На автомобилях-гибридах ген осуществляет работу стартера. Примечательно, что такая же схема наблюдается и в некоторых «полноценных» автомобилях, оснащенных конструкцией стоп-старт.

Становится ясно, что автомобильные гены могут иметь две схемы, два конструктивных вида. Их отличие в разнице компоновки вентилятора, выпрямительного блока и приводного шкива. Также генераторы с разной схемой отличаются геометрическими размерами.

Общие параметры обоих типов генераторов остаются неизменными. Любой ген должен иметь в своем составе ротор или индуктор, статор и другие части.

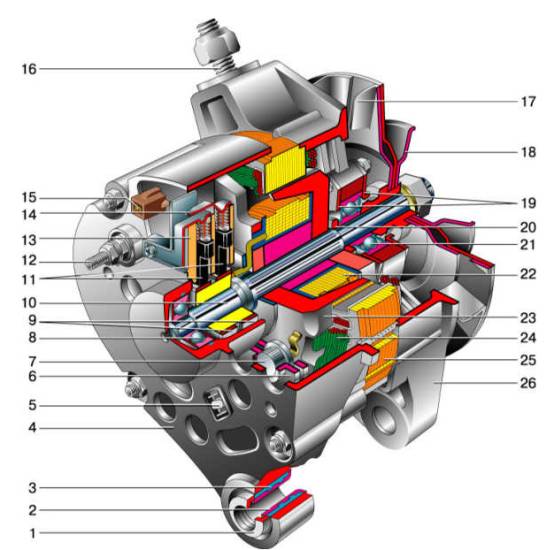

Рассмотрим схему автогенератора отечественной «классики». Такой ген ставился практически на все модели старых отечественных машин.

Теперь рассмотрим другую схему, более современную. В частности, она используется на «восьмерке» и других автомоделях от ВАЗ.

А это схема, как соединяется ген и, собственно, как он функционирует.

Основной функцией ротора гена является создание магнитполя. Для этого на валу имеется обмотка или ВО (возбудитель). ВО расположен на клювах или выступах полюсных половинок. На валу также предусмотрена контактная группа, состоящая из 2-х медных колец. Через них идет напряжение на ВО. Кольца припаиваются к выводам ВО.

Примечание. Довольно редко, но все же, могут встречаться не медные, а стальные или латунные кольца.

Кроме того, на роторном валу нашли место для крыльчаток вентилятора (кол-во их зависит от конструкции модели). В этом же месте зафиксирован бывает ВПД (шкив приводной).

Еще один узел ротора – подшипники.

Что касается статора, то он выполняет функцию создания переменного напряжения. В нем нашли место сердечник и обмотка. Металлический сердечник собран из пластин.

В статоре бывает 36 пазов, служащих для укладывания обмотки. Всего получается устанавливать три обмотки, тем самым, обеспечивая 3-фазное соединение.

Интересно, что помещают обмотки в выемки двумя путями – волной либо петлей. А взаимосоединяются обмотки либо по схеме «звездочка», либо — «треугольник».

Выпрямительный блок или ВБ необходим для перестройки значений тока, производимого геном. Он преобразует синусоидальный ток в постоянный автомобильной бортовой сети.

ВБ – это просто пластины, траки, эффективно отводящие тепло. В них вмонтированы диоды. ВБ содержит 6 силовых диодов-полупроводников. На каждую фазу идет по два диода, естественно, один на плюс, а другой – на минусовой вывод гена.

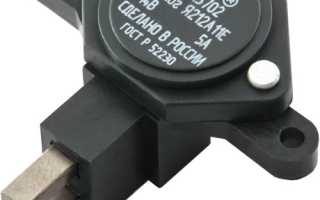

Щетки – это узел, обеспечивающий токопередачу на контактные кольца. Щеточный узел состоит из графитовых элементов, собственно самих щеток, пружин-прижимателей и держателя. В генах современного типа щеточный узел создает вместе с регулятором (шоколадкой) единый блок.

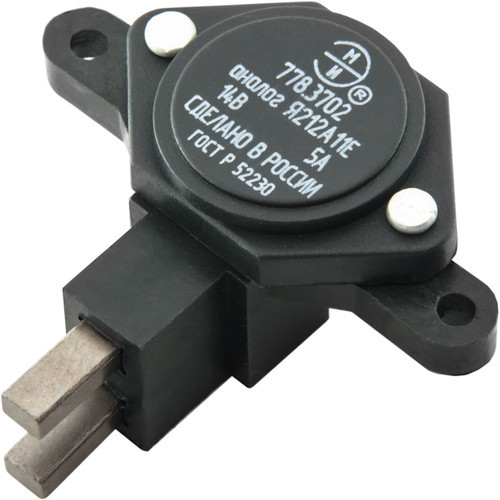

Таблетка – предназначена поддерживать ток гена в определенных значениях. Современные регуляторы бывают электронными (едиными) или гибридными. Если в ходу гибридное исполнение, то в схему внедряются радиокомпоненты и электроприборы, если интегральное (единое) – все элементы исполнены с помощью ТМТ (микроэлектроники).

Генераторный привод функционирует за счет вращения ременной передачи. Тем самым, он обеспечивает индуктору вращение с той скоростью, которая необходима (она, как известно, должна превышать скорость вращения кривошипного вала в несколько раз).

Итак, на большинстве моделей генов ВО подключается через отдельную группу, состоящую из 2-х диодов. Последние еще называют выпрямителями, они препятствуют прохождению напряжения разряда АКБ при стоячем ДВС.

Примечание. Если обмотки соединены по схеме «звездочка», то на нулевом выводе ставится 2 добавочных диода силового типа, что позволяет увеличить мощность гена аж на 15%. ВБ монтируется в схему гена посредством электропайки или механической фиксации.

Регулятор или таблетка в генераторе – штука важнейшая. Именно она в ответе за стабилизацию напряжения. А это, как известно, очень требуется при изменениях частоты вращения кривошипного вала и ДВС. Стабилизация шоколадкой производится на автомате, путем воздействия на ВО. Таким образом, таблетка управляет и частотой сигналов напряжения, и продолжительностью импульсов.

Интересный момент. Таблетка изменяет ток, идущий для зарядки АКБ за счет термокомпенсации напряжения. Другими словами, чем становится теплее вокруг, тем меньше тока идет к батарее.

Интересные факты

Вот несколько интересных фактов о том, как можно возбудить генератор без аккумулятора:

1. Использование внешнего источника питания: Для возбуждения генератора можно использовать внешний источник постоянного тока, например, батарею или адаптер. Это позволяет создать необходимый магнитный поток в обмотках генератора, что в свою очередь запускает процесс генерации электроэнергии.

2. Метод “самовозбуждения”: Некоторые генераторы могут быть спроектированы так, чтобы использовать остаточный магнитный поток для самовозбуждения. Это означает, что даже без внешнего источника, если генератор уже имел некоторую магнитную индукцию, он может начать генерировать электричество при вращении.

3. Использование конденсаторов: В некоторых случаях для возбуждения генератора можно использовать конденсаторы. Подключив конденсатор к обмоткам возбуждения, можно создать начальный ток, который запустит процесс генерации. Это особенно полезно в ситуациях, когда доступ к аккумуляторам ограничен.

Эти методы могут быть полезны в различных ситуациях, например, при ремонте или в условиях, когда доступ к аккумуляторам затруднен.

Самовозбуждение генератора ВАЗ проще до нельзя.

Как возбудить ген

Итак, какие шаги нужно предпринять для активации генератора? Первым делом снимите таблетку с генератора, так как в ней возникла проблема. Затем соедините положительные выводы обоих устройств, а минусовой провод в соединительной коробке разрежьте. При сборке подключите его к массе щеток.

Изолируйте провод от клеммы «30» генератора и подключите его к индикатору мощностью до 15 Вт в цепи «15». Это касается генераторов серии Г222. Для других моделей подключите индикатор к выводу «В».

Самовозбуждение генератора объясняется следующим образом.

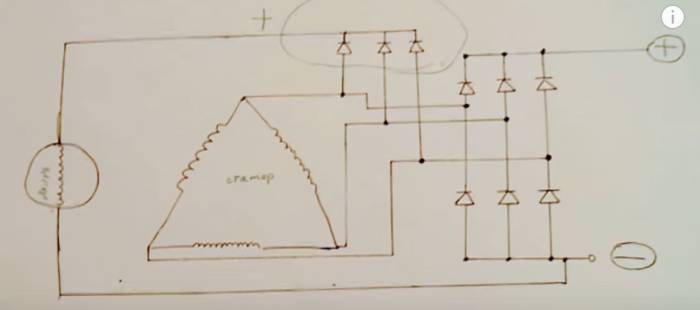

На схеме крайние стрелки слева обозначают диоды, которые есть только в современных генераторах. Схема без этих диодов считается классической, а с ними – модернизированной.

На некоторых моделях генераторов якоря могут иметь щетки. Их нужно снять, высверлив таблетку. Один контакт соединяется с якорем через диоды на положительный вывод, второй – на отрицательный (нижняя стрелка).

На схеме четко обозначены положительный и отрицательный выводы.

Ток не начнет поступать мгновенно, а только при оборотах около 4000 об/мин. Необходимо разогнать двигатель до этой скорости, чтобы появился ток. Если снизить обороты до 1000 или меньше, напряжение исчезнет, и потребуется снова увеличить обороты. Так работает принцип генерации тока при самовозбуждении.

На некоторых автомоделях установлены двигатели с низкими оборотами. В таком случае нужно изменить шкивы для увеличения начальной скорости вращения. Для обычного двигателя все должно работать корректно.

Важно учитывать, что на выходе вы получите не 12 вольт. Без регулятора генератор может выдавать максимальное напряжение до 20-30 вольт, а во время запуска – до 36 вольт. Это можно проверить, подключив лампочку, рассчитанную на такое напряжение, к выходам. Затем напряжение снизится до 20 вольт.

Схему можно улучшить, установив конденсатор в положительный провод к якорю. Это предотвратит падение напряжения при снижении оборотов двигателя. Также можно установить хороший конденсатор на выходе для сглаживания первого скачка напряжения и регулировки его колебаний.

При реализации данной схемы важно помнить о высоком напряжении. Это не 12 вольт, и можно повредить лампочки, ЭБУ и всю автомобильную электрику.

Предупреждение: в режиме самовозбуждения генератор будет выдавать максимальное напряжение без ограничений, что может привести к перегреву. Чуть больше нагрузки – и генератор может выйти из строя. Поэтому данный метод следует использовать только в экстренных ситуациях, например, если вы застряли на дороге и необходимо добраться до ближайшего СТО.

Безопасность при работе с генераторами

Работа с генераторами требует особого внимания к безопасности, так как они могут представлять опасность как для оператора, так и для окружающих. Прежде всего, необходимо помнить, что генераторы работают с высоким напряжением, и неправильное обращение с ними может привести к электрическому удару или короткому замыканию.

Перед началом работы убедитесь, что генератор находится в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать накопления угарного газа, который выделяется при работе бензиновых генераторов. Никогда не запускайте генератор в закрытом пространстве, так как это может привести к отравлению.

При подключении генератора к электрической сети важно использовать только качественные и сертифицированные кабели и адаптеры. Неправильное подключение может вызвать перегрев проводов и привести к пожару. Убедитесь, что все соединения надежны и изолированы.

Также следует помнить о том, что генератор должен быть установлен на ровной и устойчивой поверхности, чтобы избежать его опрокидывания. Не оставляйте генератор без присмотра во время работы и следите за его состоянием. Если вы заметили какие-либо необычные звуки или запахи, немедленно отключите устройство и проверьте его на наличие неисправностей.

Используйте защитные средства, такие как перчатки и защитные очки, особенно если вы работаете с топливом или проводами. Это поможет избежать травм и повреждений. Не забывайте о том, что при работе с генераторами необходимо соблюдать все инструкции производителя и рекомендации по эксплуатации.

Наконец, важно иметь при себе средства первой помощи и знать, как действовать в случае аварийной ситуации. Обучение основам первой помощи может спасти жизнь в критической ситуации. Следуя этим простым правилам, вы сможете безопасно работать с генераторами и минимизировать риски, связанные с их эксплуатацией.

Генератор Ваз 2112, самовозбуждение, без постороннего источника напряжения.

Вопрос-ответ

Можно ли запустить генератор без аккумулятора?

Да, генератор можно запустить без аккумулятора, используя альтернативные источники питания, такие как внешний источник переменного тока или ручной стартер. Однако важно учитывать, что для этого потребуется соответствующая схема подключения.

Какие инструменты нужны для запуска генератора без аккумулятора?

Для запуска генератора без аккумулятора вам понадобятся: мультиметр для проверки электрических соединений, провода для подключения к внешнему источнику питания, а также инструменты для работы с электрическими компонентами, такие как отвертки и плоскогубцы.

Какова схема подключения для запуска генератора без аккумулятора?

Схема подключения может варьироваться в зависимости от модели генератора, но в общем случае вам нужно подключить внешний источник питания к выводам генератора, следуя инструкциям производителя. Обычно это включает подключение к обмоткам возбуждения и соблюдение полярности.
