В статье рассмотрим карбюраторы, производимые димитровградским заводом: ДААЗ, Солекс и Озон. Понимание конструкции и назначения элементов карбюратора важно для правильной эксплуатации и обслуживания автомобилей, так как качество его работы влияет на эффективность и экономичность двигателя. Также обсудим роль экономайзера, который оптимизирует расход топлива и улучшает производительность автомобиля.

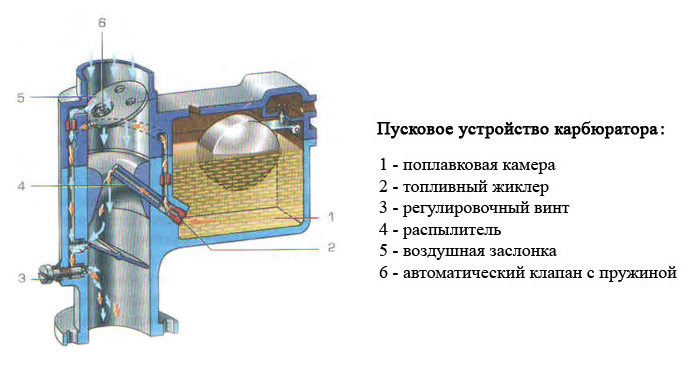

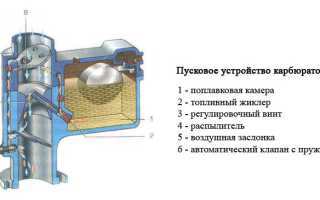

Пускатель
Пускатель — ключевой компонент карбюратора, обогащающий топливно-воздушную смесь (ТВС) при запуске холодного двигателя. Он активируется, когда условия для испарения топлива неблагоприятны из-за отсутствия подогрева. Это снижает скорость поступления воздуха в распылитель, так как двигатель внутреннего сгорания (ДВС) запускается с помощью пускателя.
Для качественного состава ТВС необходимо испарение легкокипящих компонентов топлива, что достигается подачей значительного объема бензина во впускную трубку с помощью специализированных пускателей.
На большинстве карбюраторов, включая модели из Димитровграда, пускателем является заслонка в верхней части патрубка. Перед запуском водитель частично закрывает заслонку. При прекращении подачи воздуха в диффузоре создается высокое разрежение, что приводит к постоянному вытеканию топлива через главный дозирующий канал (ГДЗ), обогащая ТВС.
Заслонки обычно имеют автоклапан, который открывается при резком увеличении разрежения после запуска, позволяя всасывать воздух и обеспечивая необходимый уровень ТВС.
Стержень заслонки немного смещается, что соответствует специальному патрубку карбюратора и помогает
Эксперты отмечают, что устройства системы карбюратора ДААЗ, Солекс и Озон имеют свои уникальные особенности, которые влияют на производительность и экономичность автомобилей. Карбюраторы ДААЗ, разработанные для отечественных автомобилей, отличаются простотой конструкции и доступностью запчастей, что делает их популярными среди автолюбителей. Солекс, в свою очередь, славится своей надежностью и стабильной работой в различных условиях, что делает его предпочтительным выбором для многих водителей. Озон, как более современное решение, предлагает улучшенные характеристики по сравнению с предшественниками, включая более точное дозирование топлива и лучшую адаптацию к современным требованиям экологии. В целом, выбор карбюратора зависит от конкретных задач и предпочтений владельца автомобиля, однако все три системы имеют свои преимущества и недостатки, что делает их актуальными на рынке.

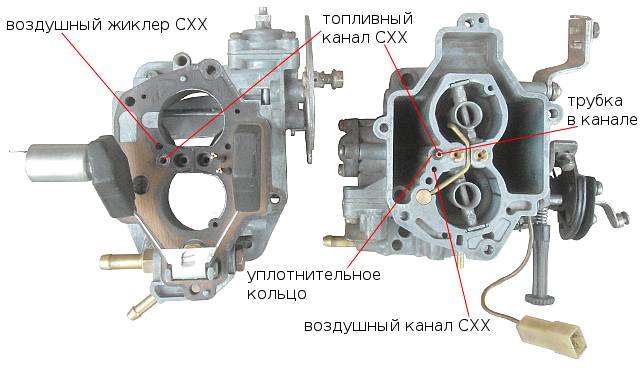

СХХ
При работе силовой установки на низких оборотах заслонка закрывается практически целиком. Диффузорное разряжение при этом опускается в такой мере, что поступление горючего из ГДЗ прекращается.
На ХХ для приготовления ТВС пускается в ход зона воздушного шланга под ДЗ, а горючее подаётся отдельной частью карбюратора.
Топливная жидкость поступает через жиклёры из поплавковой камеры. К нему примешивается воздух, подсасываемый через отдельный жиклёр. В итоге подаётся нормальная топливная смесь, способная питать двигатель внутреннего сгорания.
Нередко СХХ называют автономной системой, и это правильно. Её влияние на основные характеристики ДВС общеизвестно. Многие думают, что СХХ является самой упрощенной системой карбюратора, однако, на самом деле это не так. Именно с холостым ходом часто возникают проблемы и ненормальности, требующие от автомобилиста вмешаться и отрегулировать винты.
СХХ функционирует при до конца запертой заслонке первой камеры, когда ГДС выключена. Получается, что система холостого хода некий отдельный мини-карбюратор, дополняющий основной. К нему поступает топливная жидкость и воздух, создаётся необходимая ТВС, всасывающаяся во впуск. Таким образом, в режиме ХХ устройство целиком зависит от мини-карбюратора.
Регулировочные винты — обязательные элементы СХХ. Они взаимодействуют с иглой-дозатором. Например, с помощью винта качества можно настроить подачу бензина, а с помощью винта оборотов — количество вращений вала в минуту.
Среди остальных важных деталей СХХ можно выделить также байпасный канал. Без него крайне сложно регулировать ТВС, так как элемент очень чувствителен и отзывается на любую ошибку в расположении игольного клапана.
| Характеристика | Карбюратор ДААЗ | Карбюратор Солекс | Карбюратор Озон |
|---|---|---|---|
| Тип | Диафрагменный | Поплавковый | Поплавковый |
| Система питания | Однокамерный, чаще всего с эконостатом | Одно- или двухкамерный | Однокамерный |
| Система холостого хода | Винтовая регулировка | Винтовая регулировка, часто с дополнительными воздушными жиклерами | Винтовая регулировка, часто с дополнительными воздушными жиклерами |
| Система ускорительного насоса | Диафрагменный | Плунжерный | Диафрагменный |
| Система экономии топлива | Эконостат (часто) | Различные системы, в зависимости от модели (например, эконостат) | Различные системы, в зависимости от модели (например, эконостат) |
| Регулировка качества смеси | Винт качества смеси | Винт качества смеси | Винт качества смеси |
| Регулировка количества смеси | Винт количества смеси | Винт количества смеси | Винт количества смеси |
| Типичные модели автомобилей | ВАЗ (ранние модели), ГАЗ (ранние модели), Москвич (ранние модели) | ВАЗ (поздние модели), Запорожец, иномарки | ВАЗ (некоторые модели), ГАЗ (некоторые модели), иномарки |
| Сложность обслуживания | Средняя | Средняя | Средняя |
| Распространенность запчастей | Высокая | Высокая | Высокая |
Интересные факты
Вот несколько интересных фактов о карбюраторах ДААЗ, Солекс и Озон:
-
Разнообразие моделей: Карбюраторы ДААЗ (Давыдова Автомобильного Завода) производятся в различных модификациях, которые могут использоваться на автомобилях разных марок, включая ВАЗ и другие отечественные модели. Это позволяет легко находить запчасти и проводить обслуживание.
-
Система автоматического обогащения: Карбюраторы Солекс, разработанные в СССР, известны своей системой автоматического обогащения смеси при холодном запуске. Это позволяет улучшить запуск двигателя в холодную погоду и обеспечивает более стабильную работу на низких оборотах.
-
Совместимость и модернизация: Карбюраторы Озон, которые являются развитием карбюраторов Солекс, часто используются для модернизации старых автомобилей. Они обеспечивают лучшую производительность и экономию топлива благодаря улучшенной конструкции и более точному регулированию воздушно-топливной смеси.
Эти факты подчеркивают важность и разнообразие карбюраторов в истории отечественного автомобилестроения.
Экономайзер и ЭПХХ
При изучении карбюраторной системы важным компонентом является экономайзер. Двигатель автомобиля работает эффективно при полном открытии заслонки, что требует большего количества топлива. Экономайзер обеспечивает необходимую подачу топлива в этот момент.
Заслонка (ДЗ) карбюратора связана с клапаном через рычаги и тяги. При открытии заслонки активируется клапан, и дополнительное количество топлива поступает через жиклёр экономайзера, обогащая топливовоздушную смесь (ТВС) для более эффективной работы двигателя на высоких оборотах. Когда водитель отпускает педаль акселератора, заслонка закрывается, и функция экономайзера прекращается.
Читайте также:
Существует также устройство ЭПХХ, которое отвечает за экономию горючей смеси. В отличие от обычного экономайзера, ЭПХХ снижает расход топлива.
Режим принудительного холостого хода (ХХ) возникает, когда автомобиль замедляется при спуске или движении накатом с отпущенной педалью акселератора. В этот момент активируется ЭПХХ, обеспечивая подачу топлива при закрытой заслонке.
Преимущества ЭПХХ:
- При спуске коленчатый вал может вращаться на высоких оборотах, что не соответствует режиму холостого хода.
- Это приводит к увеличению расхода топлива и снижению эффективности торможения двигателя.
ЭПХХ предотвращает такие ситуации, блокируя подачу бензина. Этот электромагнитный клапан реагирует на сигнал от датчика о закрытой заслонке и повышенных оборотах коленчатого вала.
ГДС
Главная дозирующая система карба или ГДС обеспечивает приготовление ТВС в широком диапазоне оборотов. Схема в чём-то копирует стандартный карб, но имеет регулировки состава ТВС. В основной системе дозирования по мере отворения заслонки предупреждается большое поступление бензина, и сам процесс называется компенсационным.
Переходные системы (ПС)
Переходная система названа в соответствии с её функцией. Она используется в карбюраторных устройствах для обеспечения стабильной работы двигателя внутреннего сгорания при открытии заслонки.
По конструкции переходная система аналогична системе холостого хода, но отличается расположением выходного отверстия, находящегося над дроссельной заслонкой второй камеры.
Переходная система начинает работать, когда выходное отверстие попадает в зону дроссельной заслонки. С увеличением открытия заслонки и активацией главной дозирующей системы подача топлива через переходную систему постепенно уменьшается и на высоких оборотах может полностью прекратиться.
-
Читайте также:
УН

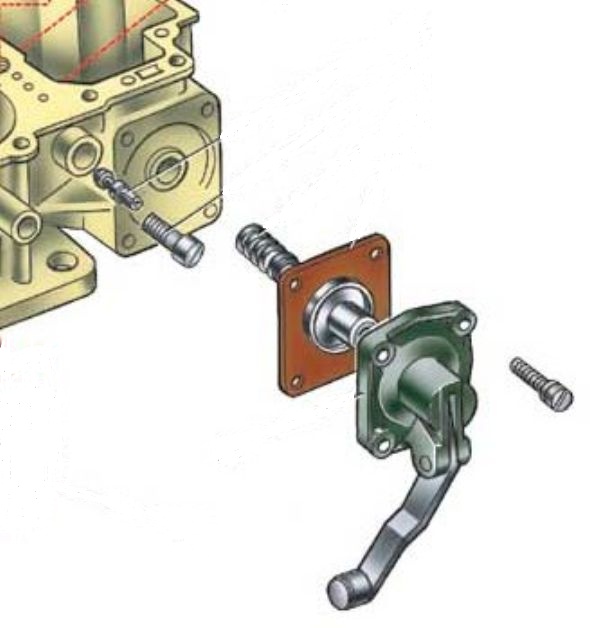

Ускорительный насос или УН представляет собой механическую топливоподающую карбюраторную систему, которая обеспечивает поступление бензина при закрытых ДЗ. Работа устройства не зависит от количества выходящего воздуха.
Другими словами, если при резком ускорении до цилиндров силового агрегата доходит не всё топливо, и ТВС обедняется, УН включается, обеспечивая нужный состав горючей смеси, с момента начала активного движения. Это помогает улучшить динамические характеристики автомобиля, сделать эффективнее разгон.

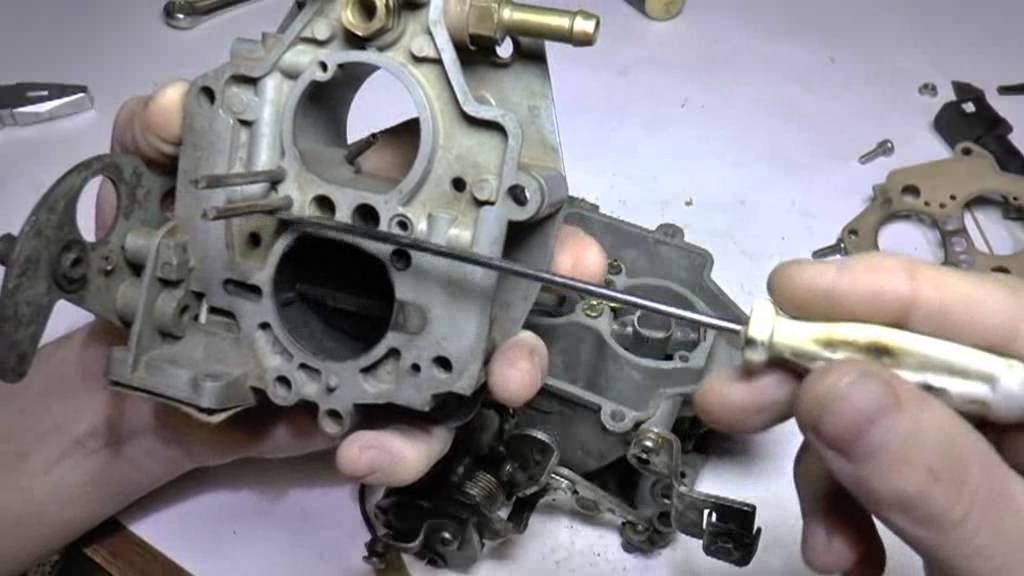

Регулировка и настройка карбюраторов
Регулировка и настройка карбюраторов являются важными процессами, которые напрямую влияют на работу двигателя автомобиля. Правильная настройка карбюраторов ДААЗ, Солекс и Озон обеспечивает оптимальную смесь топлива и воздуха, что, в свою очередь, способствует повышению мощности, экономии топлива и снижению выбросов вредных веществ.

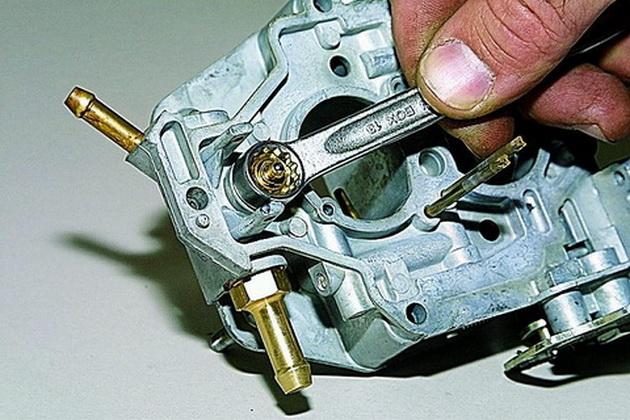

Первым шагом в регулировке карбюраторов является проверка состояния всех компонентов. Необходимо убедиться, что нет утечек топлива, загрязнений в топливной системе и что все механизмы работают исправно. Важно также проверить уровень топлива в поплавковой камере, так как его неправильный уровень может привести к неправильной работе карбюратора.
Для карбюраторов ДААЗ и Солекс регулировка холостого хода осуществляется с помощью винта, который отвечает за подачу топлива в режиме холостого хода. Винт нужно закручивать или откручивать до тех пор, пока не будет достигнута стабильная работа двигателя на холостом ходу. При этом важно следить за оборотами двигателя, которые должны находиться в пределах 800-1000 об/мин.
Карбюраторы Озон имеют несколько иную конструкцию, и регулировка холостого хода здесь осуществляется с помощью специального винта, который регулирует подачу воздуха. Важно помнить, что при изменении положения этого винта необходимо также следить за состоянием смеси, чтобы избежать переобогащения или обеднения смеси.
Следующим этапом является настройка основной дозирующей системы. Для этого необходимо провести тест-драйв автомобиля, чтобы оценить поведение двигателя при различных режимах работы. Если двигатель «троит» или теряет мощность, это может свидетельствовать о неправильной настройке карбюратора. В таких случаях необходимо отрегулировать уровень поплавка и проверить состояние жиклеров, которые отвечают за подачу топлива в различные режимы работы двигателя.
При настройке карбюраторов также важно учитывать климатические условия и тип топлива. Например, в холодную погоду может потребоваться обогащение смеси для улучшения запуска двигателя. Для этого в карбюраторах ДААЗ и Солекс предусмотрены специальные устройства, такие как обогреватели и дополнительные жиклеры, которые помогают адаптировать работу карбюратора к изменяющимся условиям.
Не менее важным аспектом является проверка и регулировка системы ускорительного насоса, которая отвечает за подачу дополнительного объема топлива при резком нажатии на педаль акселератора. Если насос работает неправильно, это может привести к провалам в работе двигателя при ускорении. Регулировка осуществляется путем изменения положения рычага насоса и проверки его реакции на нажатие педали акселератора.
В заключение, правильная регулировка и настройка карбюраторов ДААЗ, Солекс и Озон требуют внимательности и знаний. Рекомендуется проводить эти процедуры в условиях специализированного сервиса, где есть необходимое оборудование и опытные специалисты, способные обеспечить оптимальную работу карбюраторов и, как следствие, всего двигателя автомобиля.
Вопрос-ответ
Каковы основные отличия между карбюраторами ДААЗ, Солекс и Озон?
Основные отличия между карбюраторами ДААЗ, Солекс и Озон заключаются в конструкции и принципе работы. ДААЗ чаще всего используется на автомобилях отечественного производства и отличается простотой в обслуживании. Солекс имеет более сложную конструкцию, что обеспечивает лучшую экономию топлива и производительность. Озон, в свою очередь, сочетает в себе элементы обеих систем, предлагая оптимальный баланс между мощностью и экономичностью.
Как правильно настроить карбюратор для оптимальной работы?
Для правильной настройки карбюратора необходимо проверить уровень топлива в поплавковой камере, отрегулировать воздушные и топливные смеси, а также убедиться в исправности всех элементов. Рекомендуется использовать манометр для проверки давления топлива и следовать рекомендациям производителя по настройке, чтобы достичь оптимальной работы двигателя.
Какие признаки указывают на неисправность карбюратора?
Признаки неисправности карбюратора могут включать затрудненный запуск двигателя, нестабильную работу на холостом ходу, повышенный расход топлива и черный дым из выхлопной трубы. Также стоит обратить внимание на возможные утечки топлива и неравномерную работу двигателя при ускорении. Если вы заметили эти симптомы, рекомендуется провести диагностику и, при необходимости, отремонтировать карбюратор.
Советы
СОВЕТ №1
Перед началом работы с карбюратором обязательно ознакомьтесь с его конструкцией и принципом работы. Это поможет вам лучше понять, как функционирует устройство и какие элементы требуют особого внимания при обслуживании.
СОВЕТ №2
Регулярно проверяйте состояние фильтров и топливной системы. Чистота топлива и отсутствие загрязнений в системе карбюратора играют ключевую роль в его эффективной работе и долговечности.
СОВЕТ №3
При настройке карбюратора используйте оригинальные запчасти и рекомендованные производителем параметры. Это обеспечит оптимальную работу устройства и предотвратит возможные поломки.
СОВЕТ №4
Не забывайте о регулярной профилактике и чистке карбюратора. Накопление отложений может привести к ухудшению работы, поэтому периодическая разборка и чистка помогут поддерживать его в хорошем состоянии.
