Датчик Холла — ключевой элемент в электронных системах, используемый в устройствах, таких как магнитометры и тахометры. В статье рассмотрим схемы подключения датчиков Холла, их функциональные особенности и связь с аналогичными устройствами. Понимание этих аспектов поможет вам лучше ориентироваться в выборе и использовании датчиков Холла, а также осознать их роль в технологиях.
Принцип работы и уникальные свойства ДХ
Как было установлено, принцип Холла был открыт следующим образом. Полупроводник в форме прямоугольника поместили в магнитное поле. При пропускании тока через пластины возникло напряжение на перпендикулярных торцах, что стало известно как холловское напряжение.
Современные датчики Холла имеют щелевую конструкцию. С одной стороны отверстия располагается проводник с током, с другой — постоянный магнит.
Интересно, что в зазоре между магнитом и пластиной иногда устанавливается перегородка для замыкания токовых линий. Убирая перегородку, разность потенциалов исчезает, и наоборот — при наличии перегородки линии замыкаются.
Когда перегородка проходит зазор, на микросхеме наблюдается нулевая индукция, а на выходе появляется напряжение.
Этот принцип работы позволил использовать схему в качестве регистрирующего устройства без механических контактов, что стало значительным открытием в автомобилестроении, где возникали проблемы с устаревшими контактными группами.
Современные достижения в электронике позволили преобразовать аналоговые датчики Холла в цифровые. В автомобилестроении чаще применяются преобразователи, основанные на изменении индукции поля, значение которых зависит от силы и полярности магнитного поля.
Цифровые датчики Холла не требуют магнита и выдают логический сигнал. При достижении индукции порогового значения выдается логическая единица, в противном случае — ноль. Однако цифровые датчики могут быть слишком чувствительными.
Датчики Холла принесли значительные преимущества не только автомобильной электронике, но и авиации и машиностроению благодаря высокой точности измерений и надежности при относительно низкой стоимости.
Если бы датчики Холла не использовались в автомобилях, пришлось бы применять более дорогие приборы для контроля и мониторинга работы узлов и механизмов с высокой точностью.
Читайте также:
Кроме того, датчики Холла находят применение в других областях. Например, они используются для создания левитрона — игрушки, которая висит в воздухе. Множество энтузиастов и конструкторов продолжают совершенствовать принципы работы датчиков Холла.
Эксперты в области электроники отмечают, что датчик Холла является ключевым элементом в различных схемах включения, обеспечивая высокую точность и надежность работы. Основной принцип его функционирования основан на эффекте Холла, который позволяет преобразовывать магнитное поле в электрический сигнал. Это делает датчики Холла идеальными для применения в бесконтактных переключателях и системах управления.
Специалисты подчеркивают, что правильная схема включения датчика играет важную роль в его производительности. Например, использование подтягивающих резисторов может значительно улучшить стабильность сигнала и уменьшить помехи. Кроме того, эксперты рекомендуют учитывать рабочие параметры датчика, такие как напряжение и ток, чтобы избежать перегрева и повреждений. В целом, датчики Холла представляют собой эффективное решение для множества задач в области автоматизации и управления.
Магнитометр и тахометр
Можно сказать, что ДХ – есть магнитометр, но это не совсем так. Магнитометром является прибор, измеряющий характеристики магнит. поля. В связи с тем, что есть зависимость от диагностируемой формации, различают: деклинаторы, эрстедметры, флюксметры и другие приборы с аналогичной схемой действия.
В более узком понимании магнитометр нужен для измерений особенностей магнитного поля. И тут одной из важнейших уникальных качеств устройства является ее чувствительность.
Однако, абстрагировать текущий формат, превратить его целостным для всех приборов нет практической возможности, ведь каждая из моделей магнитометров различается принципом действия, отдельной функцией обработки сигнала и неодинаковой конструкцией преобразователя.
Аналоговые ДХ и сами являются магнитометрами, способны контролировать магнитную индукцию и поле. Но самое главное, что и является отличительной чертой ДХ от магнитометра, является способность преобразовывать индукцию магнита в выходное напряжение.
Тахометр – тоже является измерительным прибором, но он предназначен для измерения частоты вращения различных деталей, находящихся в движении (вращении).
К примеру, в автомобильных системах тахометр легко определяет частоту вращения коленвала, показывая обороты в минуту.
Примечательно, что тахометры могут быть установлены в систему, где работает ДХ, и соответственно, получать импульсы непосредственно от датчика.
Как и ДХ, тахометр бывает цифровым и аналоговым. Первый бывает выполнен в виде электронного табло, где показывается информация, производятся математические подсчеты оборотов ДВС и валов. Полезная штука для работы с системами ЭБУ и для настройки современных моторов.
-
Читайте также:
| Тип схемы включения | Особенности функционирования | Применение |
|---|---|---|
| Схема с усилителем операционного усилителя | Высокая чувствительность, возможность регулировки выходного сигнала, подавление шумов. | Прецизионные измерения магнитного поля, системы бесконтактного управления. |
| Схема с компаратором | Простота реализации, быстрая реакция на изменение магнитного поля, выходной сигнал – логический уровень. | Системы позиционирования, датчики скорости вращения, переключатели. |
| Схема с цифровым выходом | Выходной сигнал в цифровом формате, удобство обработки сигнала микроконтроллером. | Системы управления двигателями, датчики положения, энкодеры. |
| Схема с аналоговым выходом | Выходной сигнал пропорционален напряженности магнитного поля. | Измерение магнитной индукции, датчики тока. |
| Схема с несколькими датчиками Холла | Повышенная точность измерения, компенсация погрешностей, возможность измерения вектора магнитного поля. | Системы управления движением, бесконтактные датчики положения. |
Интересные факты
Вот несколько интересных фактов о датчиках Холла и их схемах включения:
-
Принцип работы: Датчик Холла основан на эффекте Холла, который был открыт американским физиком Эдвардом Холлом в 1879 году. Этот эффект заключается в том, что при прохождении электрического тока через проводник в магнитном поле возникает поперечное напряжение. Это позволяет датчику определять наличие и направление магнитного поля, что делает его полезным в различных приложениях, от автомобильной электроники до мобильных устройств.
-
Схемы включения: Датчики Холла могут быть включены в различные схемы, включая схемы с открытым коллектором и схемы с выходом на логические уровни. В схемах с открытым коллектором выходной сигнал может быть использован для управления более мощными устройствами, такими как реле или транзисторы, что делает их универсальными для применения в системах управления.
-
Применение в бесщеточных моторах: Датчики Холла широко используются в бесщеточных двигателях постоянного тока (BLDC). Они помогают определить положение ротора, что позволяет контролировать фазу и направление вращения мотора. Это делает их незаменимыми в таких областях, как электромобили, дроны и бытовая техника, обеспечивая высокую эффективность и долговечность работы.
![КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]](https://i.ytimg.com/vi/R76YMdNY1qI/sddefault.jpg)
Схемы, в которых задействуется ДХ

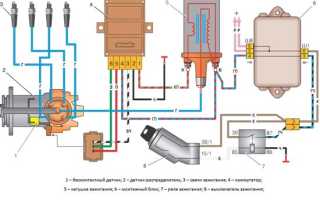

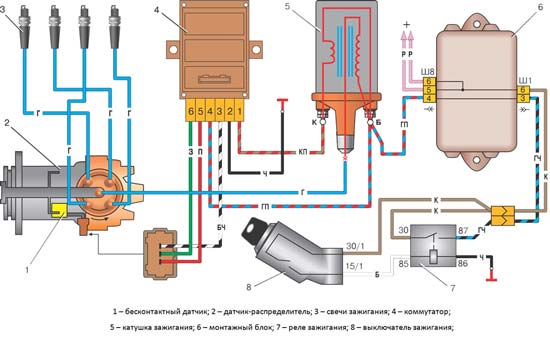

Преобразователь ДХ в автомобильной электрической цепи играет ключевую роль, располагаясь в начале или конце цепи:
- Ток от аккумулятора поступает на замок зажигания, который подает напряжение в цепь;
- Первым напряжение принимает катушка зажигания, преобразующая энергию в высоковольтный ток для свечей зажигания;
- Катушка соединена с коммутатором, имеющим 7 выводов;
- Датчик находится в конце цепи и соединяется с выводами коммутатора через разъем.
Эта схема используется в стандартных автомобильных системах, а в масляных обогревателях ДХ определяет вертикальное положение.
Схема получает импульс от бестрансформаторного блока питания, а выходное напряжение стабилизируется стабилитроном. Переменная составляющая фильтруется емкостным диодом.
Еще одна распространенная схема с ДХ предназначена для определения скорости и направления движения. В этом случае ДХ может быть помощником тахометра или отдельным контроллером, преобразующим амплитуду и направление вращения в электрический импульс для передачи.
Эта схема позволяет контролировать обороты валов, направление вращения, расход жидкости и многое другое.
Основой работы является преобразование, выполняемое датчиком SS52DT или ДХ с двумя полупроводниковыми элементами. При попадании в магнитное поле возникает разность потенциалов, что позволяет измерять амплитуду и направление вращения.
Существуют и другие схемы с ДХ, например, упрощенная конструкция для определения скорости с использованием выходного сигнала или схема для определения направления.
-
Читайте также:
Применение датчиков Холла в различных отраслях
Датчики Холла находят широкое применение в различных отраслях благодаря своей способности точно измерять магнитные поля и преобразовывать их в электрические сигналы. Эти устройства используются в автомобильной промышленности, электронике, промышленной автоматизации и многих других сферах.
В автомобильной промышленности датчики Холла применяются для определения положения коленчатого и распредвала, что позволяет обеспечить точное управление зажиганием и впрыском топлива. Они также используются в системах ABS для контроля скорости вращения колес, что способствует повышению безопасности на дороге. Благодаря своей надежности и устойчивости к внешним воздействиям, датчики Холла становятся стандартом в современных автомобилях.
В электронике датчики Холла используются в различных устройствах, таких как бесщеточные двигатели, где они помогают в определении положения ротора. Это позволяет улучшить эффективность и производительность двигателей, а также уменьшить их размеры и вес. Кроме того, датчики Холла находят применение в системах управления питанием, где они помогают в мониторинге тока и напряжения.
В промышленной автоматизации датчики Холла используются для контроля положения и скорости движущихся объектов. Они могут быть интегрированы в конвейерные системы, роботы и другие автоматизированные устройства, обеспечивая высокую точность и надежность работы. Это позволяет значительно повысить эффективность производственных процессов и снизить затраты на обслуживание.
Кроме того, датчики Холла применяются в системах безопасности, таких как сигнализации и системы контроля доступа. Они могут использоваться для обнаружения открывания дверей и окон, а также для контроля движения в охраняемых зонах. Это делает их незаменимыми в современных системах безопасности.
Таким образом, датчики Холла являются универсальными устройствами, которые находят применение в самых различных отраслях. Их высокая точность, надежность и устойчивость к внешним воздействиям делают их идеальным выбором для решения множества задач в современных технологиях.
Вопрос-ответ
Как работает датчик Холла и в каких устройствах он используется?
Датчик Холла работает на основе эффекта Холла, который возникает при прохождении электрического тока через проводник в магнитном поле. Он используется в различных устройствах, таких как бесщеточные двигатели, системы управления автомобилями, а также в датчиках положения и скорости.
Какие схемы подключения датчика Холла существуют?
Существует несколько схем подключения датчика Холла, включая схемы с открытым коллектором, с использованием операционных усилителей и схемы с интеграцией в микроконтроллеры. Выбор схемы зависит от конкретного применения и требований к выходному сигналу.
Каковы основные преимущества использования датчиков Холла?
Основные преимущества датчиков Холла включают высокую чувствительность, возможность работы в условиях высокой температуры, отсутствие механического контакта, что увеличивает срок службы, а также компактные размеры, что позволяет их использовать в ограниченных пространствах.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы с датчиком Холла, внимательно изучите его технические характеристики и схему подключения. Это поможет избежать ошибок при монтаже и обеспечит корректную работу устройства.
СОВЕТ №2
Используйте экранированные провода для подключения датчика Холла, чтобы минимизировать влияние электромагнитных помех. Это особенно важно в условиях с высоким уровнем электромагнитного излучения.
СОВЕТ №3
Обратите внимание на питание датчика. Убедитесь, что напряжение соответствует требованиям, указанным в документации, чтобы избежать повреждения устройства и обеспечить его стабильную работу.
СОВЕТ №4
При тестировании схемы с датчиком Холла, используйте осциллограф для анализа выходного сигнала. Это позволит вам точно оценить работу датчика и выявить возможные проблемы в схеме.
Датчики Холла находят широкое применение в различных отраслях благодаря своей способности точно измерять магнитные поля и преобразовывать их в электрические сигналы. Эти устройства используются в автомобильной промышленности, электронике, промышленной автоматизации и многих других сферах.
В автомобильной промышленности датчики Холла применяются для определения положения коленчатого и распредвала, что позволяет обеспечить точное управление зажиганием и впрыском топлива. Они также используются в системах ABS для контроля скорости вращения колес, что способствует повышению безопасности на дороге. Благодаря своей надежности и устойчивости к внешним воздействиям, датчики Холла становятся стандартом в современных автомобилях.
В электронике датчики Холла используются в различных устройствах, таких как бесщеточные двигатели, где они помогают в определении положения ротора. Это позволяет улучшить эффективность и производительность двигателей, а также уменьшить их размеры и вес. Кроме того, датчики Холла находят применение в системах управления питанием, где они помогают в мониторинге тока и напряжения.
В промышленной автоматизации датчики Холла используются для контроля положения и скорости движущихся объектов. Они могут быть интегрированы в конвейерные системы, роботы и другие автоматизированные устройства, обеспечивая высокую точность и надежность работы. Это позволяет значительно повысить эффективность производственных процессов и снизить затраты на обслуживание.
Кроме того, датчики Холла применяются в системах безопасности, таких как сигнализации и системы контроля доступа. Они могут использоваться для обнаружения открывания дверей и окон, а также для контроля движения в охраняемых зонах. Это делает их незаменимыми в современных системах безопасности.
Таким образом, датчики Холла являются универсальными устройствами, которые находят применение в самых различных отраслях. Их высокая точность, надежность и устойчивость к внешним воздействиям делают их идеальным выбором для решения множества задач в современных технологиях.
