Ремонт маховика сцепления многодискового автомобиля — задача, с которой может столкнуться автолюбитель. В статье рассмотрим процесс ремонта маховика, который можно выполнить дома, что сэкономит время и деньги на сервис. Узнаете о необходимых инструментах, этапах работы и важных нюансах, которые помогут вернуть автомобилю прежнюю производительность.

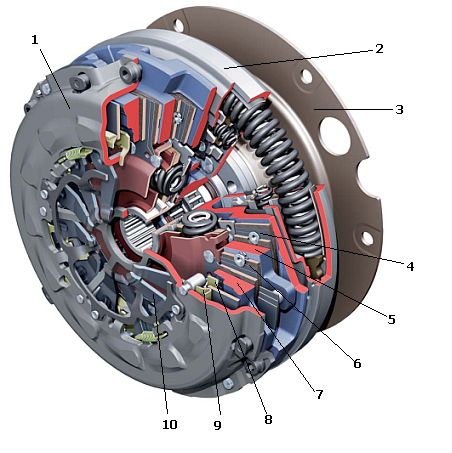

Про устройство 2-массового маховика
Таким образом, один из дисков располагается на муфте и соприкасается с фрикционным материалом, а другой диск взаимодействует с зубчатым ободком на кривошипном вале. Этот диск соединяется со стартером.
Оба диска могут свободно вращаться относительно друг друга, между ними установлен подшипник РУ. Система двухмассового маховика включает пружины.
Пружины размещены по периметру диска и разделены сепараторами для равномерного распределения нагрузки. Обычно используется двухступенчатая система демпфирования с пружинами различной жесткости.
Мягкие пружины активируются при запуске двигателя или старте автомобиля. Жесткие пружины контролируют крутильные колебания (КК) во время стабильного движения.
Для снижения трения предусмотрена смазка, заполняющая пространство демпферного устройства, что улучшает работу узла.
Двухмассовая модель маховика гасит колебания силового агрегата, увеличивая срок службы современных мощных двигателей внутреннего сгорания при условии его бесперебойной работы. Гашение вибраций делает работу двигателя значительно тише.
Примечание. Средний срок службы двухмассового маховика составляет от 50 до 150 тыс. км для легковых автомобилей и от 200 до 400 тыс. км для грузовых.
Широкое применение двухмассового маховика стало актуальным в последние годы для повышения комфорта водителей и пассажиров современных автомобилей с мощными двигателями. Этот маховик разработан как оптимальное решение для поддержки силовых агрегатов с мощностью, значительно превышающей показатели предыдущих моделей.
Ремонт маховика сцепления — это процесс, требующий высокой квалификации и точности. Эксперты отмечают, что прежде всего необходимо провести диагностику состояния маховика, чтобы определить, требуется ли его замена или достаточно выполнить шлифовку. В случае значительных повреждений, таких как трещины или деформации, рекомендуется заменить деталь. При шлифовке важно соблюдать точные параметры, чтобы избежать дисбаланса, который может привести к вибрациям и преждевременному износу. Также специалисты подчеркивают важность использования качественных материалов и инструментов, что обеспечивает долговечность и надежность работы сцепления. Правильный подход к ремонту маховика способствует улучшению работы трансмиссии и повышению безопасности автомобиля.
Ремонт
Наиболее часто 2-массовые маховики портятся из-за разрушения пружин. Это происходит, в свою очередь, по причине колебательных нагрузок или по истечении эксплуатационного периода. Шарикоподшипники становятся причиной дефекта маховика крайне редко.
Читайте также:
Ревальвированные нагрузки для 2-массового маховика, это всегда плохо. Помимо того, что из-за этого разрушается демпферная система, они могут привести к высыханию смазки и потере защиты от трения. В итоге происходит разрушение пружин, а вместе с ним и остальных элементов маховика, включая подшипники.
Повышенные нагрузки возникают из-за того что автомобиль часто двигается на пониженных оборотах. Величина КК в таком случае увеличивается, что и сказывается на повышении нагрузок.
Еще одна причина высоких нагрузок – старт с места на высокой передаче. Такое делают часто молодые водители, желающие показать себя. Если мотор автомобиля позволяет, то они трогаются даже на 3-й скорости. Очевидно, что из-за этого появляются непомерные нагрузки и поломки.
Не рекомендуется также резко бросать педаль муфты и практиковать агрессивный стиль вождения тем автомобилистам, машины которых оснащены 2-массовым маховиком.
Ремонт маховика сцепления начинается с дефектовки. Поводом для диагностики могут стать характерные стуки на малых оборотах, более всего проявляющиеся на холостом режиме езды. Признаками поломки маховика становятся также посторонние щелчки при запуске ДВС и его остановке, а также чрезмерный нагрев стенок ГБЦ.
К примеру, осмотр наружной плоскости фюзеляжа ДВС относится к основным проверочным мероприятиям. Стенки мотора не должны иметь следы от масла или трещины.
Далее проверка сводится к диагностике функционирования маховика. В частности, он должен легко поворачиваться в обе стороны вручную или с помощью «монтажки», не скрипя при этом громко.
В процессе проворачивания маховика допустимы небольшие удары, которые возникают из-за люфта в механизме пружин.
Вращая маховик, человек должен ощущать усилие, которое возникает из-за противодействия пружин. Это нормально. А вот, если усилия чувствоваться не будут, то это свидетельствует о разрушении демпферной системы.
О важности ремонта и даже замены маховика будет свидетельствовать также заклин детали в одну из сторон или отчетливый звон, который способны издавать разрушенные пружины.
Сам по себе ремонт 2-массового маховика имеет трудность, выражаемую в том, что найти в свободной продаже внутренние элементы и части механизма практически не реально. Ремонт возможен лишь в том случае, если неисправные детали будут переставлены с модели аналогичного маховика, у которого компоненты для замены в порядке.
Еще одна сложность ремонта маховика сцепления связана с тем, что собранный своими руками маховик обязательно потребует тщательной балансировки, которую получится осуществить на спецоборудовании (о самостоятельной настройке ниже).
Итак, для проведения ремонта маховик нужно, прежде всего, демонтировать с мотора. Болты, которыми диски маховика фиксируются к ДВС и сцеплению, заново использовать запрещено. Надо будет их заменить на новые крепежи, которые не были в работе.

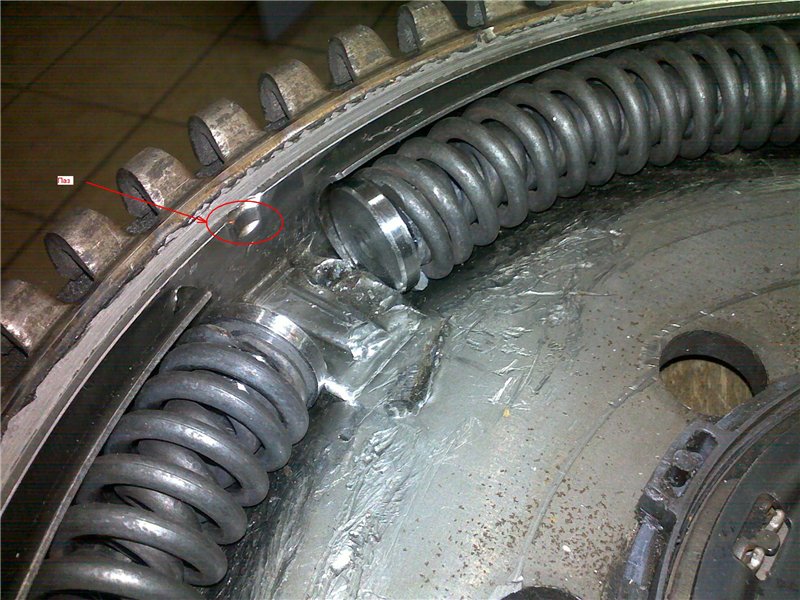

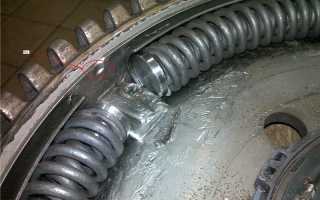

Как правило, элементы данного механизма связываются между собой технологией заклепывания. Металлические шляпки придется высверливать, не затрагивая монолитности элементов, чтобы осуществить разборку. Доступ к пружинам откроется только после разъединения обоих дисков.
Если обнаруживается, что поломано несколько пружин, их меняют на новые. Хотя, все же, рекомендуется заменить всю пружинную систему целиком, даже если поломано всего 2-3 пружины.
Осмотреть и поменять в случае дефектов следует также и остальные элементы маховика, после чего заполнить полость смазкой, а затем собрать все как было.
Касается это и подшипников, которые при повышенном люфте рекомендуется демонтировать с помощью специального инструмента и заменить новыми.
Балансировка 2-массового маховика проводится не только на специальном стенде, хотя это единственно верный способ, дающий точную регулировку. Однако многие автомобилисты, занимающиеся ремонтом в домашних условиях, применяют различные методы проведения балансировки. Это вызвано не только тем, что в автосервисах высокая цена, но и по другим причинам.
В частности, как ни странно это слышать, но даже в больших городах можно найти всего несколько организацией, которые успешно занимаются ремонтом 2-массовых маховиков. Зато в тех автосервисах, где такой вид восстановления успешно проводится не один год, применяются технологии, заимствованные не где-нибудь, а непосредственно у передовых зарубежных компаний. Очевидно, что это положительно сказывается на вытекающих из этого последствиях: новые детали аналогичной модели маховика всегда в наличии.
-
Читайте также:
Некоторые компании, занимающиеся ремонтом 2-массовых маховиков, даже сами могут изготовить модель с необходимыми характеристиками. В общем, сервисов в РФ мало, зато качество их на высоте.
Что касается самостоятельного восстановления, то, например, распространение получил способ, подразумевающий закрепление маховика с валом в тисках. Вися в свободном положении, маховик автоматически встанет своей тяжелой стороной вниз (если части детали весят неодинаково). Маховик вращают руками, а затем помечают точку на поверхности, которая встает в нижнем положении. Затем вращают маховик в другую сторону, если та же точка встает в нижнее положение, значит, маховик требует балансировки (удаления слоя избыточного металла с этой части поверхности). Слой металла убирается методом шлифования на токарном станке.
Как известно, одна балансировка 2-массового маховика в СТО оценивается в 2 тысячи рублей, не меньше.
Таким образом, ремонт многодискового сцепления осуществим своими руками, однако без наличия специфических знаний и опыта, лучше доверить работу мастерам в СТО.
| Этап ремонта | Необходимые инструменты и материалы | Возможные проблемы и их решения |
|---|---|---|
| Демонтаж маховика | Специальный съемник маховика, ключи, отвертки, гайковерт (возможно, с удлинителем), подставки для двигателя | Затрудненный доступ к крепежным болтам, прикипевшие болты (применение WD-40, прогрев), повреждение резьбы (резьбонарезной инструмент, ремкомплект) |
| Оценка состояния маховика | Измерительный инструмент (штангенциркуль, микрометр), угломер | Износ фрикционных накладок (замена маховика или ремонт с наваркой), трещины, деформации (замена маховика), износ шлицевого соединения (замена маховика) |
| Ремонт/восстановление | Сварочный аппарат (для наварки), токарный станок (для обработки), шлифовальный станок, специальные фрикционные накладки | Неравномерность наварки, неправильная балансировка (вибрация), повреждение поверхности при обработке |
| Балансировка | Балансировочный стенд | Несбалансированный маховик (вибрация, повышенный износ сцепления) |
| Установка маховика | Специальный съемник маховика, моментный ключ | Повреждение резьбы при установке, неправильный момент затяжки болтов |
Интересные факты
Вот несколько интересных фактов о ремонте маховика сцепления:
-
Балансировка маховика: При ремонте маховика сцепления важно не только заменить изношенные детали, но и обеспечить правильную балансировку. Небалансированный маховик может привести к вибрациям, что негативно скажется на работе трансмиссии и увеличит износ других компонентов.
-
Материалы и технологии: Современные маховики могут быть изготовлены из различных материалов, включая сталь, алюминий и композитные материалы. Использование легких и прочных материалов позволяет улучшить отклик двигателя и снизить инерцию, что особенно важно для спортивных автомобилей.
-
Проверка на трещины и деформации: При ремонте маховика необходимо тщательно проверять его на наличие трещин и деформаций. Даже небольшие повреждения могут привести к серьезным проблемам в работе сцепления и трансмиссии. Специалисты часто используют ультразвуковую диагностику для выявления скрытых дефектов.
Профилактика и уход за маховиком сцепления
Профилактика и уход за маховиком сцепления являются важными аспектами, которые помогают продлить срок службы этого компонента и обеспечить его надежную работу. Маховик сцепления, как правило, подвергается значительным нагрузкам, поэтому регулярное внимание к его состоянию может предотвратить серьезные поломки и дорогостоящий ремонт.
Первым шагом в профилактике является регулярная проверка состояния маховика. Это можно сделать во время планового технического обслуживания автомобиля. Важно обращать внимание на наличие трещин, сколов или других повреждений на поверхности маховика. Если такие дефекты обнаружены, необходимо заменить маховик или провести его ремонт.
Также стоит следить за состоянием сцепления в целом. Неправильная работа сцепления может привести к дополнительным нагрузкам на маховик, что в свою очередь может вызвать его преждевременный износ. Регулярная проверка уровня жидкости в системе сцепления и замена изношенных компонентов помогут избежать проблем.
Кроме того, важно следить за правильной регулировкой сцепления. Неправильная настройка может привести к тому, что сцепление будет проскальзывать или, наоборот, будет слишком сильно прижиматься к маховику, что также негативно скажется на его состоянии. Регулярная проверка и настройка сцепления помогут избежать таких проблем.
-
Читайте также:
Не менее важным аспектом является использование качественных запчастей при ремонте и замене сцепления. Некачественные детали могут привести к быстрому износу маховика и других компонентов системы. Поэтому рекомендуется использовать оригинальные запчасти или проверенные аналоги от известных производителей.
Наконец, стоит отметить, что стиль вождения также влияет на состояние маховика. Резкие старты, частые пробуксовки и агрессивное вождение могут значительно сократить срок службы сцепления и маховика. Поэтому рекомендуется избегать таких маневров и вести автомобиль более плавно и аккуратно.
В заключение, профилактика и уход за маховиком сцепления требуют регулярного внимания и заботы. Следуя вышеуказанным рекомендациям, можно значительно продлить срок службы этого важного компонента и избежать дорогостоящего ремонта в будущем.
Вопрос-ответ
Как определить, что маховик сцепления нуждается в ремонте?
Признаки, указывающие на необходимость ремонта маховика, могут включать вибрации при работе двигателя, трудности при переключении передач, а также необычные звуки, исходящие из области сцепления. Если вы заметили эти симптомы, рекомендуется провести диагностику.
Какой процесс включает в себя ремонт маховика сцепления?
Ремонт маховика обычно включает его снятие, осмотр на наличие трещин и износа, шлифовку рабочей поверхности для устранения неровностей и, при необходимости, замену на новый. Важно также проверить состояние других компонентов сцепления.
Можно ли самостоятельно отремонтировать маховик сцепления?
Хотя некоторые аспекты ремонта можно выполнить самостоятельно, рекомендуется доверить эту работу профессионалам. Неправильная установка или недостаточная диагностика могут привести к серьезным проблемам с трансмиссией и безопасностью автомобиля.
Советы
СОВЕТ №1
Перед началом ремонта маховика сцепления обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять особенности конструкции и требования к ремонту, а также избежать возможных ошибок.
СОВЕТ №2
Используйте только качественные запчасти и инструменты. Некачественные компоненты могут привести к быстрому износу или поломке, что в итоге потребует дополнительных затрат на повторный ремонт.
СОВЕТ №3
Обратите внимание на балансировку маховика. Неправильная балансировка может вызвать вибрации и ухудшение работы сцепления. Если у вас нет опыта, лучше доверить эту процедуру профессионалам.
СОВЕТ №4
Не забывайте о регулярной проверке состояния сцепления и маховика. Профилактика поможет выявить проблемы на ранних стадиях и избежать более серьезных поломок в будущем.
