Ремонт маховика двигателя своими руками

Ремонт маховика двигателя требует внимательного подхода и знаний о его конструкции. В статье рассмотрим, как выполнить ремонт двухмассовых маховиков своими руками, а также основные методы наладки и диагностики. Узнаете, какие инструменты и материалы понадобятся, и получите советы по ремонту в домашних условиях. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся сэкономить на ремонте и разобраться в устройстве своего автомобиля.

Маховик и его функции

Что такое маховик? Это колесо диаметром 40 сантиметров, которое накапливает энергию вращения двигателя внутреннего сгорания (ДВС). Его конструкция обеспечивает плавное движение коленвала в моменты прохождения мертвых точек (МТ).

Маховик — многофункциональный элемент, присутствующий во всех системах автомобиля. Рассмотрим его функции подробнее.

В трансмиссии маховик участвует в системе многодискового сцепления (ВДС). Он передает крутящий момент от стартера к коленвалу, действуя как часть редуктора. Также маховик является элементом кривошипно-шатунного механизма (КШМ), помогая сгладить неритмичность вращения коленвала.

Чтобы выдерживать нагрузки, маховик изготавливают из серого чугуна, который меньше повреждает фрикционный материал сцепления, что делает производство более экономичным.

Основное преимущество маховика — его конструкция. Чугун не выдерживает больших нагрузок, поэтому на маховик устанавливают стальной обод с зубьями равномерного шага, который передает вращение от стартера к коленвалу при запуске ДВС.

Центральная часть маховика легкая, а акцент сделан на краях, что увеличивает инерцию элемента.

Фиксация маховика к коленвалу осуществляется с помощью шести отверстий и фланца, а также предусмотрены дополнительные отверстия для крепления сцепления.

Ремонт маховика двигателя своими руками вызывает у экспертов смешанные чувства. С одной стороны, многие считают, что это вполне выполнимая задача для опытного автолюбителя, обладающего необходимыми инструментами и знаниями. Правильная диагностика состояния маховика и его компонентов, таких как зубчатое колесо и сцепление, может существенно снизить затраты на ремонт. Однако специалисты предупреждают, что неправильное выполнение работ может привести к серьезным последствиям, включая повреждение двигателя. Поэтому важно тщательно изучить процесс, следовать инструкциям и, при необходимости, консультироваться с профессионалами. В конечном итоге, успешный ремонт маховика требует не только навыков, но и понимания механики автомобиля.

Двухмассовый Маховик! Ремонт своими руками.

Ремонт

Как и любой другой механизм, маховик со временем приходит в негодность. К видам возможных неисправностей элемента относят износ зубьев стального наружного края, возникновение порезов на поверхности, которая расположена близко к диску сцепления, поломку пружины и т.д.

Если изнашиваются (стачиваются) зубья стального обода, то ремонт сводится к замене изделия, хотя при наличии профессионального оборудования возможно восстановление. Также можно выбить ободок (подробнее ниже). Старый обод просто обновляется, вместо него заправляется новый.

При появлении на маховике прорезей и задиров, рекомендуется воспользоваться методом шлифовки изделия. Для этих целей предназначено также профессиональное оборудование, станок, который способен снять тончайший слой металла (до 0,3 мм). Если оборудования нет, изделие заменяется на новое.

Наконец, поломка пружины на маховике двухмассового вида уже обязательно приводит к замене всего изделия.

По ходу эксплуатации маховика, последний может нуждаться также в частичном ремонте.

Интересные факты

Вот несколько интересных фактов о ремонте маховика двигателя своими руками:

1. Маховик как балансировочный элемент: Маховик не только служит для хранения кинетической энергии, но и помогает сглаживать колебания крутящего момента, возникающие при работе двигателя. При ремонте важно учитывать балансировку маховика, так как неправильная установка может привести к вибрациям и повреждению других компонентов двигателя.

2. Материалы и технологии: Современные маховики могут быть изготовлены из различных материалов, включая сталь, алюминий и композитные материалы. При ремонте важно знать, какой материал используется в вашем маховике, так как это влияет на методы его обработки и восстановления.

3. Проверка на трещины и износ: При ремонте маховика своими руками важно тщательно проверять его на наличие трещин и износа. Даже небольшие повреждения могут привести к серьезным проблемам в работе двигателя. Использование ультразвукового контроля или простого визуального осмотра может помочь выявить скрытые дефекты.

МАХОВИКОФФ – восстановим маховик за 1 сутки.

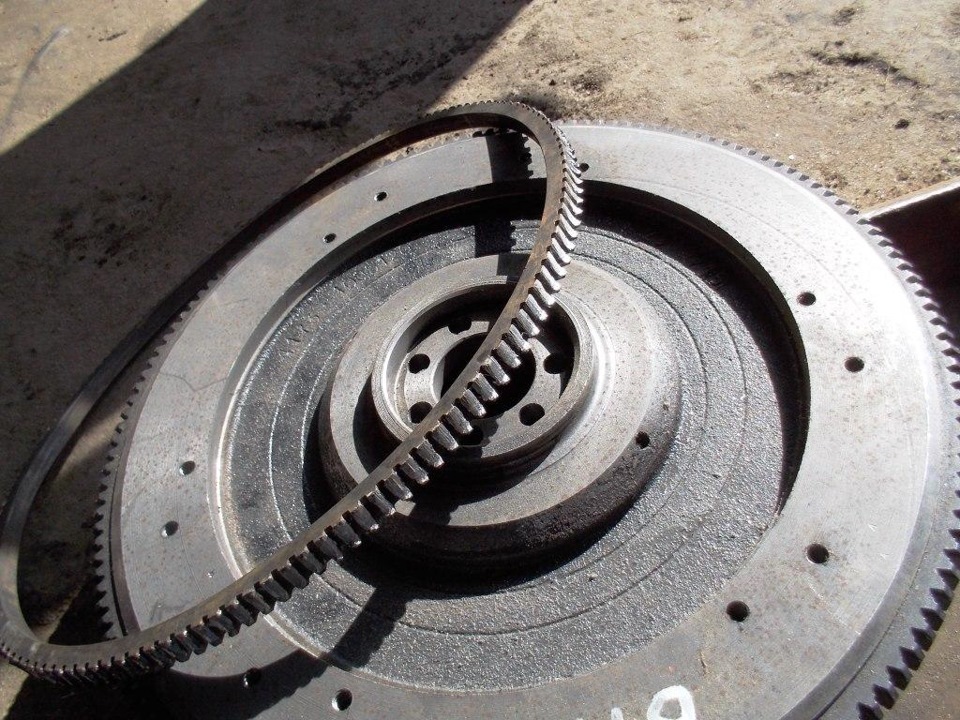

Как выпрессовать и заменить стальной ободок без профоборудования

Венец из стали — важная часть маховиков. Зубцы ободка обеспечивают передачу вращения.

Стальной ободок может быть запрессован на чугунный элемент маховика. При износе зубьев или трещинах его замена необходима, так как новый маховик стоит значительно дороже.

Процесс замены ободка включает следующие шаги:

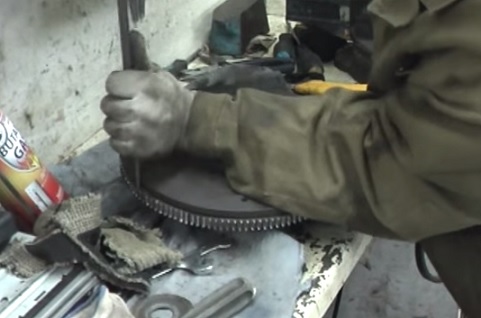

• Сначала маховик, снятый с автомобиля, устанавливается на ровную поверхность.
• Затем с помощью тяжелого молотка и зубила равномерно наносятся удары по окружности ободка.
• После нескольких ударов ободок должен освободиться.

Рекомендация. Мастера советуют немного разогреть изделие перед началом работы, чтобы облегчить процесс снятия венца.

Для установки нового стального венца его необходимо расширить. Это делается нагревом ободка в печи.

1. Изделие помещается в печь на полчаса при температуре 250 градусов.
2. Если печи нет, можно подготовить опоры, положить на них обод, развесить смоченную в горючем ветошь и поджечь.

В обоих случаях металл не следует нагревать до красного цвета.

После нагрева ободок быстро переносят к маховику и устанавливают. Для точного совмещения рекомендуется использовать молоток.

Важно. Маховик можно устанавливать на место только после полного остывания стального ободка.

Также стоит отметить, что венец может повреждаться зубьями стартера. В таких случаях страдает лишь передняя часть ободка, и полная замена не требуется — достаточно перевернуть его на другую сторону.

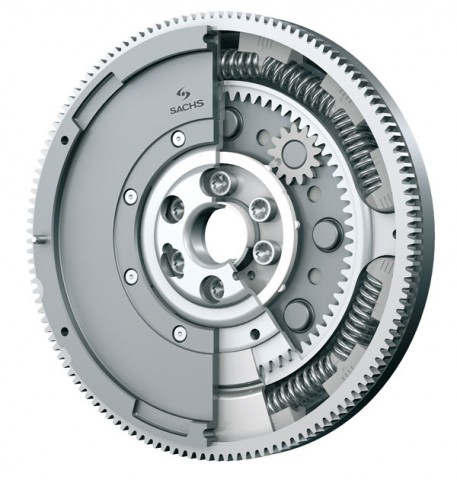

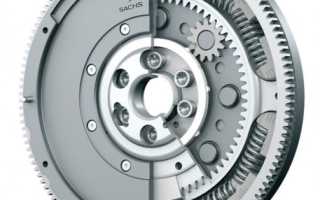

Ремонт двухмассового маховика

Если маломощные автомобильные ДВС могут оснащаться сплошным обычным маховиком, то современные двигатели обязательно двухмассовым. Такое изделие менее подвержено поломке зубьев венца и другому износу. Чего стоят только одни отзывы про такие маховики, размещенные на автофорумах.

Универсальность двухмассового маховика заключена в его конструкции. Он состоит из 2-х дисков: один ставится на коленвал, другой – на механизм сцепления. Совершать обороты диски способны независимо друг от друга, а для устранения трения используется РАДУ подшипник и целая система с демпфирующими пружинами.

Однако, как ни крути, но и двухмассовый маховик подвержен поломкам. Наиболее часто разрушаются как раз пружинки системы демпфирования. Это происходит из-за чрезмерных нагрузок, ударов и т.д. Также могут разрушиться подшипники, хотя это происходит реже.

Вообще, повышенные нагрузки приводят и к другим последствиям. Быстрее высыхает смазка, теряются ее изначальные свойства. В результате этого разрушаются металлические элементы всей системы – подшипники, пружины и т.д.

Внимание. Одной из распространенных причин износа двухмассового элемента принято считать неправильную манеру езды. Когда автомобиль часто движется на малой скорости, то для двухмассового маховика это очень критично. Увеличиваются в несколько раз крутильные колебания, повышается нагрузка на пружины и т.п.

К компонентам неправильной езды также относят неправильный старт, чересчур резкое опускание трансмиссионной муфты или просто агрессивную манеру заходить в повороты и в обгоны.

Как же проверить маховик этого вида на неисправности? В первую очередь опытный автомобилист рекомендует обращать внимание на звуки и посторонние шумы.

Так, если на незначительных оборотах двигателя слышны неродные звуки мотора, то это, скорее всего, свидетельство износа маховика. Шум обязательно усиливается в режиме ХХ, на холодную, при заводе мотора и т.д.

Диагностика проводится так:

• изначально рекомендуется осмотреть маховик с внешней стороны (не должно быть никаких следов от смазки, трещин и других вещей);
• затем попробовать провернуть маховик в обе стороны, используя небольшую монтировку (маховик при прокручивании не должен громко скрипеть, допустимы лишь незначительные удары, вызванные работой механизма демпфирования).

Внимание. При прокручивании маховика должно ощущаться также усилие. Оно вызвано бывает работой пружин, и это нормально. Если элемент вращается чересчур свободно в какую-либо из сторон или заклинивает, маховик нуждается в замене.

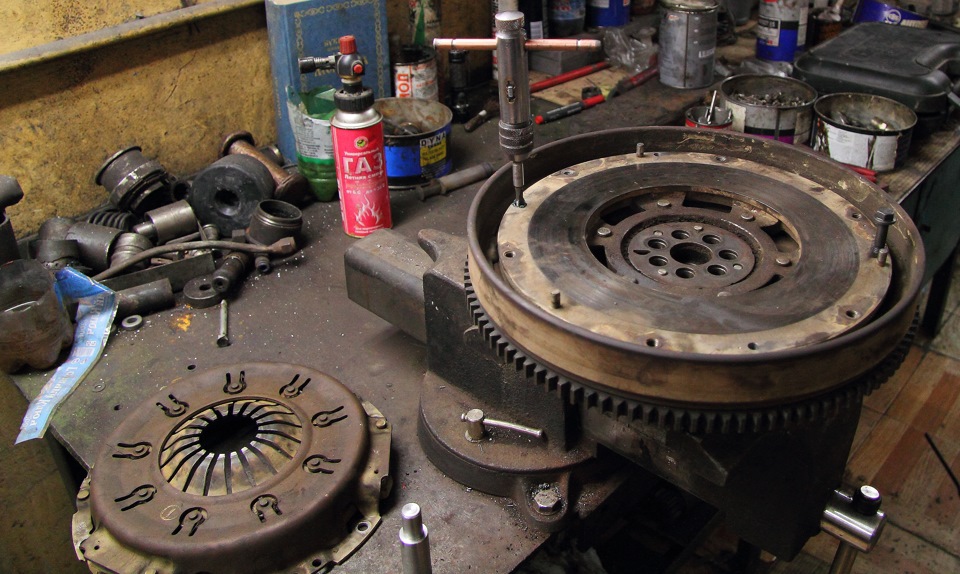

Наладка усовершенствованного маховика может быть проведена своими руками, однако следует суметь найти в магазинах отдельно продающиеся детали маховика, включая разные мелкие части. В некоторых случаях возможна переброска мелких деталей со старого двухмассового маховика, где испорчена другая деталь, а остальные части в норме.

Еще одной сложностью самостоятельного ремонта двухмассового маховика выделяется необходимость в тщательной балансировке маховика. А это делается только на профессиональном оборудовании.

Итак, чтобы отремонтировать такой маховик, его следует демонтировать с автомобиля. Болты, которыми он был зафиксирован к мотору и сцеплению, должны быть обязательно заменены на новые, повторно использоваться они больше не будут (делать этого нельзя).

Сборные части маховика двухмассового соединяются между собой, как правило, с помощью заклепок.

Вот, как нужно проводить ремонт такого изделия:

• идет проверка пружин (на испорченном маховике бывает обязательно испорчено несколько пружин, хотя в идеале лучше заменить их все);
• осматриваются внимательно все демпферные элементы, после чего все пространство внутри заполняется смазкой с особым составом;
• диагностируются подшипники, особенно те, которые имеют повышенный люфт (демонтируются они при помощи съемного инструмента);
• в завершении проделывается регулировка узла (в гаражных условиях проверить это будет возможно только путем проверочной поездки).

Внимание. О неудачном уровне ремонта укажут вибрации повышенного свойства, дерганья автомотора в процессе завода и при старте.

Безусловно, проще всего будет заменить маховик, чем отремонтировать. Имеется в виду установка обычного сплошного маховика. Да, ухудшатся некоторые показатели. Например, несколько ухудшится старт с места, увеличатся вибрации, особенно при работе ДВС на низких оборотах.

Ремонтирование маховика, а не замена – это вынужденная мера, вызванная дороговизной детали, непомерно высокой ценой оригинальных деталей авто и т.д. Как правило, сумма замены некоторых моделей может достигать 20-50 тыс. рублей.

Хотелось бы предостеречь автомобилистов от установки облегченных маховиков. Дело в том, что моторы, оснащенные этими компонентами, характеризуются несбалансированной работой. Двигатель легко глохнет, плохо заводится.

Ремонт маховика DSG 7

Проверка и восстановление балансировки маховика

Балансировка маховика является критически важным этапом в процессе его ремонта, так как неправильная балансировка может привести к вибрациям, снижению эффективности работы двигателя и даже к его повреждению. Для начала необходимо провести проверку текущего состояния балансировки маховика.

Первым шагом в проверке балансировки является визуальный осмотр. Убедитесь, что на поверхности маховика нет видимых повреждений, трещин или деформаций. Если вы заметили какие-либо дефекты, это может указывать на необходимость замены маховика, а не его восстановления.

Далее, для более точной проверки балансировки, можно использовать специальное оборудование, такое как балансировочный стенд. Если у вас нет доступа к профессиональному оборудованию, можно провести проверку и в домашних условиях. Для этого установите маховик на две опоры, расположенные на одинаковом расстоянии от центра. Поверните маховик и наблюдайте за его поведением. Если он останавливается в одной и той же позиции, это указывает на дисбаланс.

Если вы обнаружили, что маховик действительно нуждается в восстановлении балансировки, существует несколько методов, которые можно использовать. Один из самых распространенных способов — это добавление или удаление материала с определенных участков маховика. Для этого вам потребуется:

• Шлифовальная машина или напильник для удаления материала;
• Специальные грузики для добавления веса;
• Весы для точного измерения добавляемого или удаляемого материала.

Процесс восстановления балансировки начинается с определения, где именно необходимо добавить или удалить материал. Обычно это делается путем постепенного изменения веса на разных участках маховика и повторной проверки его балансировки. Важно помнить, что изменения должны быть небольшими, чтобы избежать чрезмерного дисбаланса.

После того как вы достигли необходимой балансировки, обязательно проведите финальную проверку. Убедитесь, что маховик вращается свободно и без вибраций. Если все в порядке, можно устанавливать маховик обратно на двигатель.

Не забывайте, что правильная балансировка маховика не только продлевает срок службы самого маховика, но и способствует более плавной работе двигателя, что в свою очередь улучшает общую производительность автомобиля.

Вопрос-ответ

Как определить, что маховик требует ремонта?

Существует несколько признаков, указывающих на необходимость ремонта маховика. Это могут быть посторонние звуки при работе двигателя, вибрации, а также трудности при переключении передач. Если вы заметили, что сцепление начинает проскальзывать или не полностью disengages, это также может быть сигналом о проблемах с маховиком.

Какие инструменты понадобятся для ремонта маховика?

Для ремонта маховика вам понадобятся стандартные инструменты, такие как набор ключей и головок, отвертки, динамометрический ключ, а также специальные инструменты, например, для снятия маховика. Также может потребоваться очиститель для удаления загрязнений и смазка для сборки.

Сколько времени занимает ремонт маховика?

Время, необходимое для ремонта маховика, может варьироваться в зависимости от сложности работы и уровня подготовки. В среднем, процесс может занять от нескольких часов до полного рабочего дня. Если вы новичок, рекомендуется выделить больше времени на выполнение всех этапов и проверку работы после сборки.

Советы

СОВЕТ №1

Перед началом ремонта маховика обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять особенности конструкции и требования к ремонту, а также избежать возможных ошибок.

СОВЕТ №2

Используйте качественные инструменты и запчасти. Некачественные материалы могут привести к быстрому износу или повреждению маховика, что в дальнейшем потребует дополнительных затрат на ремонт.

СОВЕТ №3

Обязательно проверьте состояние других компонентов трансмиссии, таких как сцепление и подшипники. Если они изношены, их замена в процессе ремонта маховика поможет избежать повторных проблем в будущем.

СОВЕТ №4

Не забывайте о безопасности. Работая с тяжелыми деталями, такими как маховик, используйте защитные очки и перчатки, а также убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкрате.
