Угол опережения зажигания (УОЗ) — важный параметр, влияющий на эффективность работы двигателя внутреннего сгорания. Правильная настройка УОЗ оптимизирует сгорание топливно-воздушной смеси, что увеличивает мощность, снижает расход топлива и уменьшает выбросы вредных веществ. В статье рассмотрим, как определить УОЗ и методы его настройки, что поможет улучшить характеристики автомобиля и продлить срок службы двигателя.
УОЗ
Что такое опережение зажигания (ОЗ)? Это процесс воспламенения топливно-воздушной смеси (ТВС) в двигателе, когда поршень достигает верхней мертвой точки (ВМТ).
Правильная настройка ОЗ критически важна, так как она влияет на работу двигателя. Давление газов в системе определяет коэффициент полезного действия (КПД) и общую эффективность. Газы, образующиеся при сгорании ТВС, должны достигать максимального давления сразу после ВМТ, что обозначается как 10-й градус. Это обеспечивает оптимальное газовое давление, воздействующее на поршень и способствующее его движению вниз.
Определение угла опережения зажигания и его настройка являются важными аспектами для оптимизации работы двигателя. Эксперты рекомендуют использовать стробоскоп для точного измерения угла. Сначала необходимо установить двигатель на холостом ходу и подключить стробоскоп к системе зажигания. При запуске двигателя и его работе на холостом ходу, стробоскоп позволит визуально определить момент зажигания по меткам на маховике.
Если угол опережения не соответствует заводским настройкам, следует отрегулировать его, изменяя положение датчика зажигания или используя специальные регулировочные винты. Важно помнить, что правильный угол опережения способствует увеличению мощности и снижению расхода топлива, а также уменьшает выбросы вредных веществ. Регулярная проверка и настройка угла зажигания помогут поддерживать двигатель в оптимальном состоянии и продлить его срок службы.
Доктрина о сгорании ТВС
Как известно многим, ТВС после воспламенения полностью не сгорает. Вернее, она сгорает, но не сразу. Тем паче, она не детонирует в полостях двигателя, как считают некоторые дилетанты. Горение бензина — химическая реакция, имеющая собственную скорость. И её нужно суметь согласовать со стремительностью поршневого хода. Это и есть метод получения наиболее оптимального давления газов в требуемой точке.
Сгорание ТВС – это не просто химический процесс, а целая теория. Например, если углубиться в дебри этого направления науки, то становится ясно, что с маленькой искорки от свечи начинается фронт распространения пламени. Искра горит примерно не более 1 миллисекунды, и за это ничтожное время температура достигает высочайшей отметки по Цельсию – 10 тысяч градусов. Тот объём горючего состава, который получает иску первым, по сути дела вмиг уничтожается. И от этого тепла фронт пламени передаётся по всей камере (КС).
Доказано, что исходная быстрота горения ничтожно мала. Но по мере увеличения пламени скорость увеличивается в 70-80 раз. Остатки ТВС, которые не исчезают полностью из-за того что находятся возле более менее охлаждённых стенок КС, догорают с заметно медленнее. Тем самым, процесс горения целиком занимает примерно 30 градусов УПКВ (угол поворота кривошипного вала).
При разных положениях УОЗ внутри двигателя проистекают соответственно разные течения. Если угол выставлен правильно, зажигание не сбито, то самое оптимальный напор газов отдаёт в место, где поршень проходит ВМТ. По схеме градусов – 10-12°.
Если УОЗ сбивается, например, в сторону опоздания, то наиболее оптимальная газовая сила выдерживает зону 45 градуса, которая подразумевает уже более низкое положение поршня. Получается, как видим из схемы, что газы как будто посылаются вдогонку поршню, идущему вниз. Эффективность такой работы поршня сводится практически к нулю.
Именно в таких случаях, в процессе позднего зажигания, ТВС догорает после открывания клапанов выпуска. А газы выпускной системы, раскалённые – способны легко поджечь только подступающий заряд смеси. Вот и возникают от этого хлопки, отдающие в распределитель потоков воздуха.
Неблагоприятная ситуация возникает и при раннем зажигании. В данном случае апогейный уровень давления приходится на ВМТ или раньше. Газы начинают давить на поршень, который ещё не дошёл до своего апогея. Очевидно, что и такой вариант ни к чему хорошему не приведёт – мощность ДВС заметно снизится, возникнет детонация и другие неприятности.
| Метод определения УОЗ | Описание метода | Преимущества/Недостатки |
|---|---|---|
| Стробоскоп | Измеряет УОЗ визуально, используя стробоскопическую лампу, синхронизированную с работой двигателя. | Простой и наглядный метод. Требует доступа к меткам на шкиве распредвала/ коленвала. Может быть неточным при нестабильной работе двигателя. |
| Специальный прибор (УОЗ-метр) | Электронный прибор, измеряющий УОЗ с высокой точностью. | Высокая точность измерений. Не требует визуального доступа к меткам. Дорогостоящий. |
| По косвенным признакам (работа двигателя) | Оценка УОЗ по характеру работы двигателя (детонация, мощность, расход топлива). | Простой, не требует специального оборудования. Субъективный и неточный метод. |
| По данным диагностического сканера | Считывание данных об УОЗ с электронного блока управления двигателем (ЭБУ). | Точный метод, доступен для автомобилей с ЭБУ. Требует наличия сканера и знаний в области диагностики. |
Интересные факты
Вот несколько интересных фактов о том, как определить угол опережения зажигания и настроить его:
-
Угол опережения зажигания и эффективность работы двигателя: Правильный угол опережения зажигания (обычно от 10 до 20 градусов до ВМТ) позволяет обеспечить оптимальное сгорание топливно-воздушной смеси. Если угол слишком мал, это может привести к “провалу” мощности и увеличению расхода топлива, а если слишком велик — к детонации, что может повредить двигатель.
-
Методы определения угла опережения: Один из самых распространенных методов — использование стробоскопа. Этот инструмент позволяет визуально наблюдать за моментом зажигания, проецируя вспышку света на метки на маховике или шкиве коленчатого вала. Это позволяет точно установить угол опережения зажигания в реальном времени.
-
Влияние условий эксплуатации: Угол опережения зажигания может варьироваться в зависимости от условий эксплуатации, таких как температура окружающей среды, качество топлива и нагрузка на двигатель. Например, в жаркую погоду или при использовании топлива с низким октановым числом может потребоваться уменьшение угла опережения, чтобы избежать детонации.
Определение УОЗ
Для правильного определения опережения зажигания необходимо разобраться с несколькими ключевыми понятиями:
- Угол опережения зажигания (УОЗ) зависит от амплитуды вращения коленчатого вала двигателя внутреннего сгорания (ДВС). Чем выше обороты, тем раньше происходит воспламенение топливно-воздушной смеси (ТВС), и тем ближе пик оптимального давления к нужной точке.
- На УОЗ влияют температура двигателя и состав топливной смеси. При низкой температуре реакция замедляется, что требует установки УОЗ на более ранний момент. При высокой температуре УОЗ следует выставить на более поздний момент.
- Нагрузка на двигатель также влияет на угол опережения зажигания. При увеличении оборотов УОЗ должен быть уменьшен, чтобы избежать детонации, так как при оптимальной нагрузке в цилиндры поступает больше топливно-воздушной смеси.
Настройка УОЗ
Раньше многие опытные владельцы отечественных машин регулировали исходный УОЗ «дедовским» способом, на слух. На четвёртой передаче на средней скорости при движении, если внезапно задействовать педаль акселератора, то должны быть явно слышны хлопки, а после этого автомобиль обязан уверенно набрать скорость.
В случае отсутствия детонации распределитель зажигания вращают на момент опережения, пока не появятся хлопки и уверенное ускорение. И наоборот, ставится позднее зажигание, когда детонация продолжается более двух секунд, а ускорения не происходит.

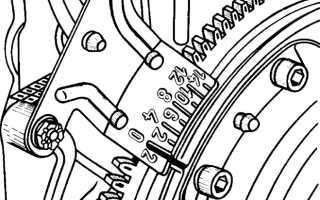

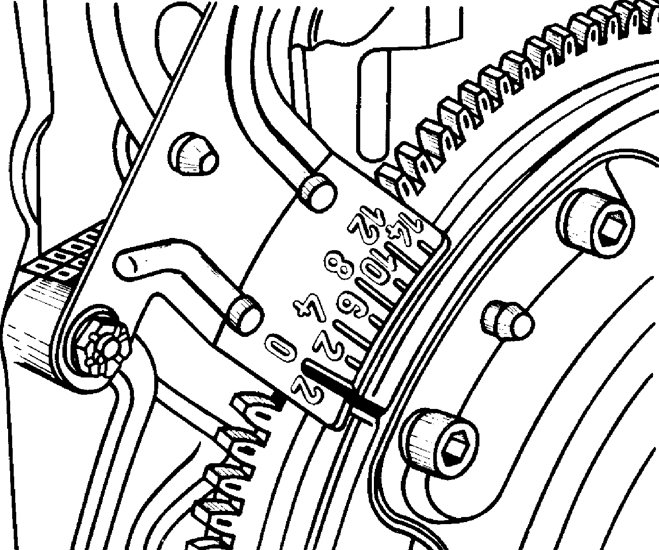

В автосервисах для регулирования УОЗ используется специальный прибор – стробоскоп. Как правило, во всех СЗ, оснащённых трамблёром, регулируется лишь исходный УОЗ.
Новая возможность точной настройки УОЗ появляется уже с появлением микропроцессоров. Таким образом, угол опережения выставляется для различных режимов функционирования ДВС. Если в распределителях за изменение угла опережения отвечают ВУ и ЦР (датчики вакуумного и центробежного типа), то умная электроника сама высчитывает требуемый угол. Делается это согласно прошивке в контроллёре.
Итак, приступать к настройке УОЗ следует обязательно с подготовки. Нужно вооружиться стробоскопом или контрольной лампой, а также ключом гаек. Также не обойтись в этом случае без специального инструмента, предназначенного для прокручивания кривошипного вала. Именно положение этого вала предопределяет значение УОЗ.
- Читайте также:
Примечание. В последнее время стало модно использовать спецкорректор, предназначенный для изменения УОЗ. Это устройство определяет УОЗ в автоматическом режиме.
Вот как проводится данная операция:
- Машина ставится на «нейтралку»;
- Задействуется ручной тормоз;
- С трамблёра снимается колпак-крышка;

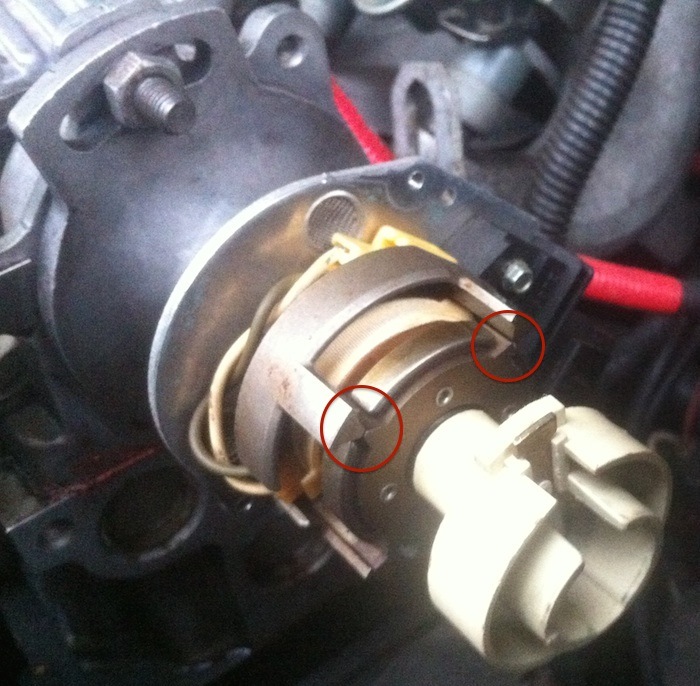

- Специальным инструментом проворачивается кривошипный вал до момента, пока бегунок не совместится с меткой на ГРМ.
Без индикатора или контрольной лампы определить УОЗ будет невозможно. Лампу следует подсоединить одним выводом к бобине, а другим – к поверхности двигателя.
Далее:
- Ослабляется фиксатор привода трамблёра (теперь распределитель можно вращать в любую из сторон);
- Включается зажигание автомобиля;
- Бегунок зажимается, а трамблёр вращается против его хода.
Внимание. Определить направление хода бегунка можно так. Во время проворачивания кривошипного вала смотреть на бегунок (будет заметно, в какую сторону он вращается).
Итак, вращать распределить против хода бегунка следует до тех пор, пока лампа-индикатор не погаснет. Затем трамблёр проворачивается не несколько делений назад (очень аккуратно) и делается отметка – это зафиксированный момент зажигания. Корпус трамблёра фиксируется, колпак-крышка возвращается на своё место.

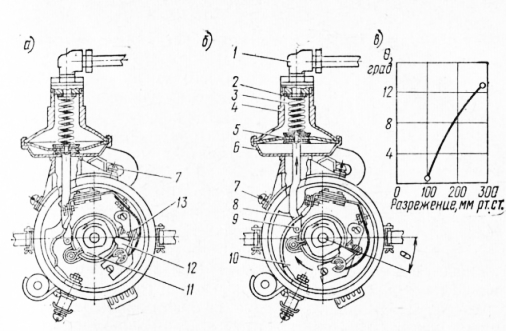

Для того чтобы регулировку УОЗ как-то автоматизировать, ставится ВР (регулятор-вакуум). Это дополнительное приспособление даёт возможность трансформировать угол в авторежиме и в зависимости от той или иной нагрузки.
Например, когда мотор функционирует в режиме ХХ, ВР поворачивает УОЗ в сторону позднего зажигания, а когда нагрузка на двигатель возрастает, увеличиваются обороты, ВР отключается и задействуется другой регулятор (ЦР), который ставит угол опережения на ранее зажигание.
Почему сбивается УОЗ
Подобные ситуации встречаются часто. Стандартные параметры могут сбиваться при несоответствии условиям эксплуатации. В таких случаях нужно вручную регулировать угол опережения зажигания (УОЗ).
Перед регулировкой важно убедиться в её необходимости. Для проверки УОЗ разгоните автомобиль до 35-45 км/ч и резко нажмите на акселератор.
Читайте также:
Если слышен кратковременный детонационный звук и наблюдается уверенное ускорение, УОЗ установлен верно, и вмешательство не требуется. Это также подтверждается исчезновением детонации при достижении скорости 60 км/ч.
Если детонационный звук не утихает или автомобиль не ускоряется, это указывает на проблемы с зажиганием. В первом случае УОЗ может быть установлен слишком рано, во втором — слишком поздно. В зависимости от ситуации вращайте трамблёр против часовой или по часовой стрелке.
Определение УОЗ на автомобилях с ГБО
Широкое распространение в последнее время получили газовые баллоны. Их устанавливают на автомобили, оснащённые бензиновыми моторами. В результате этого удаётся неплохо сэкономить на топливе. Газ стоит намного дешевле бензина.
Однако установка ГБО приносит владельцу автомобиля одновременно и проблемы, связанные с установкой опережения зажигания. Априори увеличивается расход топлива (у газа он на порядок выше), а догорание ТВС происходит на фазе выпуска газов и длится значительно дольше.
Если учитывать все эти нюансы, то выставить УОЗ будет проще простого. Газ в таком случае будет превращён в энергию до того, как начнёт свою работу система выпуска, и общий КПД в разы повысится.

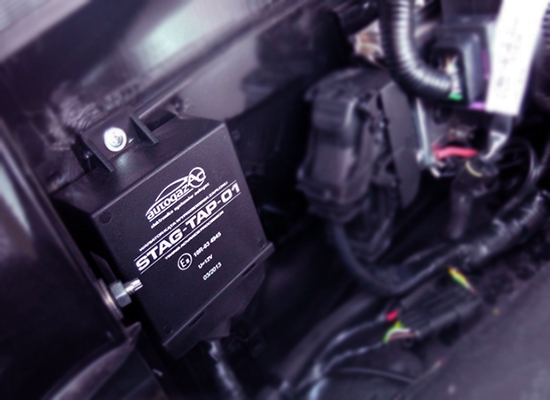

Чтобы настроить УОЗ на автомобилях с ГБО принято устанавливать автоматические регуляторы типа вариатора. Они приобретаются в комплекте с газовым оборудованием.
Надеемся, что у вас более не возникнет вопроса о том, как определить угол опережения зажигания и установить определенный УОЗ.
Влияние УОЗ на производительность двигателя
Угол опережения зажигания (УОЗ) является одним из ключевых параметров, влияющих на производительность двигателя внутреннего сгорания. Правильная настройка УОЗ позволяет оптимизировать процесс сгорания топливно-воздушной смеси, что в свою очередь приводит к увеличению мощности, снижению расхода топлива и уменьшению выбросов вредных веществ.
При слишком раннем зажигании происходит преждевременное воспламенение смеси, что может привести к детонации. Это явление негативно сказывается на работе двигателя, вызывает повышенный износ деталей и может привести к серьезным повреждениям. С другой стороны, слишком позднее зажигание приводит к неполному сгоранию смеси, что снижает мощность и увеличивает расход топлива.
Оптимальный угол опережения зажигания зависит от множества факторов, включая тип двигателя, характеристики топлива, условия эксплуатации и даже климатические условия. Например, для бензиновых двигателей УОЗ обычно устанавливается в диапазоне от 10 до 20 градусов до верхней мертвой точки (ВМТ), в то время как для дизельных двигателей этот угол может быть меньше.
Для определения оптимального УОЗ необходимо учитывать следующие аспекты:
- Тип топлива: Разные виды топлива имеют разные характеристики сгорания, что влияет на выбор угла зажигания.
- Состояние двигателя: Износ деталей, состояние системы зажигания и другие факторы могут требовать корректировки УОЗ.
- Условия эксплуатации: В зависимости от того, используется ли автомобиль в городских условиях или на трассе, может потребоваться изменение угла зажигания.
Для точной настройки УОЗ рекомендуется использовать специальное оборудование, такое как стробоскоп. Этот инструмент позволяет визуально определить момент зажигания и точно установить угол. Процесс настройки включает следующие шаги:
- Подготовка автомобиля: Убедитесь, что двигатель работает в нормальном режиме, и все системы исправны.
- Подключение стробоскопа: Установите стробоскоп на свечу зажигания и подключите его к источнику питания.
- Запуск двигателя: Запустите двигатель и дайте ему прогреться до рабочей температуры.

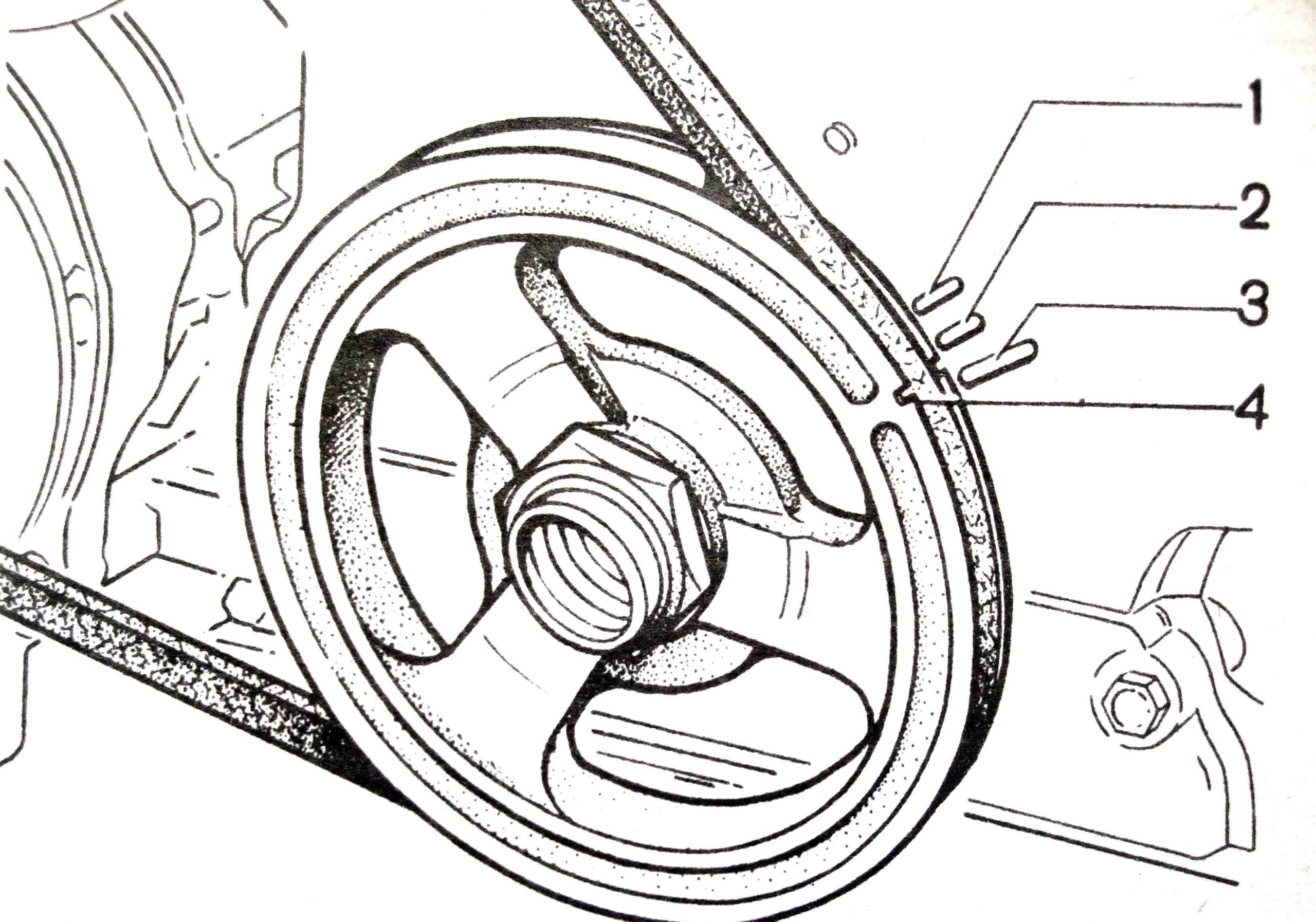

- Наблюдение за показаниями: Направьте свет стробоскопа на метку на маховике или шкиве коленчатого вала. Сравните положение метки с установленным значением УОЗ.
- Корректировка угла: Если необходимо, отрегулируйте угол опережения зажигания, изменяя положение распределителя зажигания или используя другие методы, в зависимости от конструкции двигателя.
После завершения настройки рекомендуется провести тест-драйв, чтобы убедиться в улучшении работы двигателя и отсутствии детонации. Регулярная проверка и корректировка УОЗ помогут поддерживать двигатель в оптимальном состоянии и продлить его срок службы.
Вопрос-ответ
Каковы основные признаки неправильного угла опережения зажигания?
Неправильный угол опережения зажигания может проявляться в виде затрудненного запуска двигателя, потери мощности, увеличенного расхода топлива и появления стуков в двигателе. Также возможны проблемы с холостым ходом и повышенные выбросы вредных веществ.
Какие инструменты необходимы для настройки угла опережения зажигания?
Для настройки угла опережения зажигания вам понадобятся стробоскоп, который позволяет визуально определить момент зажигания, а также ключи и отвертки для регулировки креплений и датчиков. В некоторых случаях может потребоваться манометр для проверки давления в цилиндрах.
Как часто следует проверять угол опережения зажигания?
Рекомендуется проверять угол опережения зажигания при каждом техническом обслуживании автомобиля, а также при возникновении проблем с работой двигателя. Если вы заметили изменения в его работе, стоит провести проверку и настройку угла зажигания.
Советы
СОВЕТ №1
Перед началом настройки угла опережения зажигания убедитесь, что двигатель находится в хорошем техническом состоянии. Проверьте свечи зажигания, систему зажигания и состояние топливной системы. Неправильная работа этих компонентов может привести к неточным показателям при настройке.
СОВЕТ №2
Используйте стробоскоп для точного измерения угла опережения зажигания. Это устройство позволяет визуально наблюдать за моментом зажигания и точно установить его в соответствии с рекомендациями производителя. Убедитесь, что у вас есть доступ к правильным данным для вашего двигателя.
СОВЕТ №3
Обратите внимание на условия эксплуатации вашего автомобиля. Угол опережения зажигания может варьироваться в зависимости от качества топлива, температуры окружающей среды и стиля вождения. Если вы часто используете автомобиль в сложных условиях, возможно, стоит немного увеличить угол опережения для улучшения производительности.
СОВЕТ №4
После настройки угла опережения зажигания проведите тест-драйв, чтобы оценить изменения в работе двигателя. Обратите внимание на его реакцию на акселерацию, уровень вибраций и расход топлива. Если вы заметили ухудшение работы, возможно, потребуется вернуться к предыдущим настройкам или провести дополнительные проверки.
Угол опережения зажигания (УОЗ) является одним из ключевых параметров, влияющих на производительность двигателя внутреннего сгорания. Правильная настройка УОЗ позволяет оптимизировать процесс сгорания топливно-воздушной смеси, что в свою очередь приводит к увеличению мощности, снижению расхода топлива и уменьшению выбросов вредных веществ.
При слишком раннем зажигании происходит преждевременное воспламенение смеси, что может привести к детонации. Это явление негативно сказывается на работе двигателя, вызывает повышенный износ деталей и может привести к серьезным повреждениям. С другой стороны, слишком позднее зажигание приводит к неполному сгоранию смеси, что снижает мощность и увеличивает расход топлива.
Оптимальный угол опережения зажигания зависит от множества факторов, включая тип двигателя, характеристики топлива, условия эксплуатации и даже климатические условия. Например, для бензиновых двигателей УОЗ обычно устанавливается в диапазоне от 10 до 20 градусов до верхней мертвой точки (ВМТ), в то время как для дизельных двигателей этот угол может быть меньше.
Для определения оптимального УОЗ необходимо учитывать следующие аспекты:
- Тип топлива: Разные виды топлива имеют разные характеристики сгорания, что влияет на выбор угла зажигания.
- Состояние двигателя: Износ деталей, состояние системы зажигания и другие факторы могут требовать корректировки УОЗ.
- Условия эксплуатации: В зависимости от того, используется ли автомобиль в городских условиях или на трассе, может потребоваться изменение угла зажигания.
Для точной настройки УОЗ рекомендуется использовать специальное оборудование, такое как стробоскоп. Этот инструмент позволяет визуально определить момент зажигания и точно установить угол. Процесс настройки включает следующие шаги:
- Подготовка автомобиля: Убедитесь, что двигатель работает в нормальном режиме, и все системы исправны.
- Подключение стробоскопа: Установите стробоскоп на свечу зажигания и подключите его к источнику питания.
- Запуск двигателя: Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Наблюдение за показаниями: Направьте свет стробоскопа на метку на маховике или шкиве коленчатого вала. Сравните положение метки с установленным значением УОЗ.
- Корректировка угла: Если необходимо, отрегулируйте угол опережения зажигания, изменяя положение распределителя зажигания или используя другие методы, в зависимости от конструкции двигателя.
После завершения настройки рекомендуется провести тест-драйв, чтобы убедиться в улучшении работы двигателя и отсутствии детонации. Регулярная проверка и корректировка УОЗ помогут поддерживать двигатель в оптимальном состоянии и продлить его срок службы.
