Стартер Зил-130 — ключевой элемент системы запуска двигателя этого грузовика, и его работа влияет на эксплуатационные характеристики автомобиля. В статье рассмотрим конструкцию стартера, типичные неисправности и способы их устранения, а также рекомендации по обслуживанию и ремонту. Знание особенностей работы стартера и умение выявлять неисправности помогут владельцам Зил-130 поддерживать автомобиль в исправном состоянии и избежать дорогостоящих ремонтов.

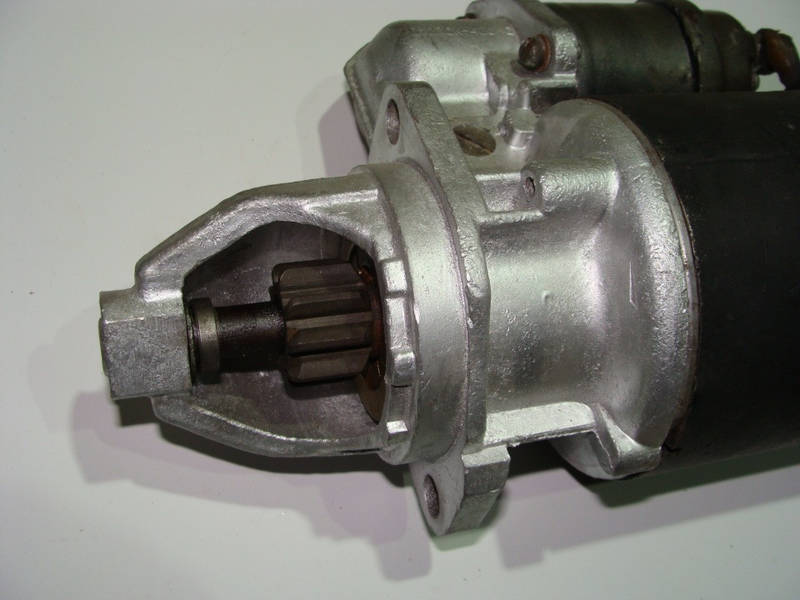

Конструкция

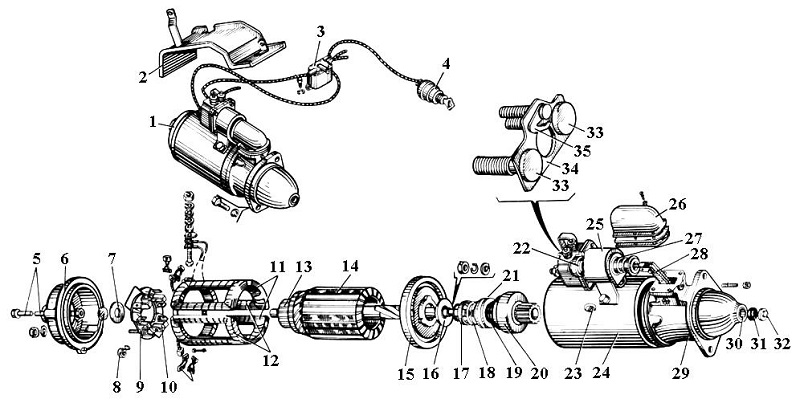

Планетарный редуктор усиливает вращение стартера, что улучшает прокрутку коленчатого вала. Этот механизм имеет высокий КПД, требует меньше вольт для запуска холодного двигателя и отличается компактными размерами. При снижении напряжения аккумулятора стартер сохраняет функциональность.
Подключение стартера осуществляется по простой схеме с четырьмя выводами:
- Два верхних контактных болта соединяют устройство с тяговым реле и втягивающей обмоткой.
- Верхняя клемма на боковой стороне отвечает за дополнительное сопротивление.
- Длинный болт на боковой стороне подает положительное напряжение от аккумулятора.
| Параметр | Значение |
|---|---|
| Длина | 320 мм |
| Ширина | 180 мм |
| Высота | 150 мм |
| Масса редукторного стартера | 9,2 кг |
| Номинальное напряжение, В | 12 |
| Номинальная мощность, кВт (л.с.) | 1,8 (2,4) |
| Пусковая мощность механизма | 300 Вт |
| Сила тока холостого хода, А | не более 90 |
| Сила тока при тормозном моменте 22,05 Н.м (2,20 кгс.м), А | не более 700 |
| Напряжение включения реле с прокладкой 14,5 мм между шестерней и упорным кольцом, В | не более 9 |
| Усилие щеточных пружин, Н (кгс) | 9,8…13,7 (0,98…1,37) |
| Частота вращения якоря, мин-1 | 3400 |
| Минимальная емкость АКБ для работы стартера | 90 Ач |
| Ток удерживающей обмотки | 11 А |
| Ток втягивающей обмотки | 36 А |
| Размер модуля шестерни привода | 3 мм |
| Число зубьев приводной шестерни стартера | 9 |
| Угол из профиля | 20 градусов |
Эксперты отмечают, что стартер Зил-130 является одним из ключевых компонентов, обеспечивающих надежный запуск двигателя этого грузовика. Его конструкция отличается простотой и надежностью, что делает его популярным выбором среди владельцев и механиков. Специалисты подчеркивают, что стартер способен работать в различных климатических условиях, что особенно важно для эксплуатации в России.
Кроме того, эксперты указывают на доступность запчастей и возможность ремонта, что снижает затраты на обслуживание. Однако некоторые специалисты отмечают, что при неправильной эксплуатации стартер может выходить из строя, что требует внимательного отношения к его состоянию. В целом, стартер Зил-130 заслуживает положительных отзывов за свою долговечность и эффективность, что делает его важным элементом в системе запуска автомобиля.
Характерные неисправности
Обычно стартер модели 130 выделяется следующими неполадками:
- ослабевает крепление стартера к кузову;
- забиваются грязью зубья шестерни или на них появляются заусеницы — признаком этой неисправности становится сильный скрежет;
- окисляются контакты или зависают щётки — стартер медленно вращает коленчатый вал;
- происходит внутренний пробой обмоток — пусковое устройство никак не реагирует на зажигание.
| Компонент стартера ЗИЛ-130 | Характеристика | Возможные неисправности и причины |
|---|---|---|
| Электродвигатель | Тип: коллекторный, постоянного тока; Мощность: ~ 2,5 кВт; Напряжение: 12 В; | Обрыв обмотки якоря или возбуждения; Замыкание витков обмотки; Износ щеток; Повреждение коллектора; |
| Бендикс (муфта свободного хода) | Обеспечивает зацепление с маховиком двигателя; | Износ зубьев; Заедание; Поломка пружины; |
| Втягивающее реле | Включает электродвигатель стартера; | Залипание контактов; Обрыв обмотки; Повреждение сердечника; |
| Щетки | Обеспечивают контакт с коллектором; | Износ; Заедание; |
| Коллектор | Часть ротора электродвигателя; | Износ; Повреждение изоляции; |
| Подключение | Клеммы “30” и “50”; | Ослабление контактов; Окисление клемм; Обрыв проводов; |
Интересные факты
Вот несколько интересных фактов о стартере ЗИЛ-130:
-
Конструкция и надежность: Стартер ЗИЛ-130 был разработан с учетом условий эксплуатации в различных климатических зонах. Он обладает высокой надежностью и способен работать при низких температурах, что делает его идеальным для использования в тяжелых условиях.
-
Электрическая система: Стартер ЗИЛ-130 работает от 12-вольтовой электрической системы, что было довольно современным решением для своего времени. Это обеспечивало более стабильную работу и лучшую производительность по сравнению с более старыми моделями, использующими 6-вольтовые системы.
-
Универсальность: Стартер ЗИЛ-130 использовался не только на самих автомобилях ЗИЛ, но и на других моделях грузовиков и спецтехники, что свидетельствует о его универсальности и широком применении в советском автопроме.
Эти факты подчеркивают важность стартера как ключевого элемента в системе запуска двигателя и его роль в надежности автомобилей ЗИЛ-130.
Обслуживание
Рекомендуется обслуживать стартер на каждом втором техническом обслуживании. В этот период необходимо выполнить следующие действия:
- Продувка стартера мощным потоком воздуха для удаления пыли и грязи или очистка в разобранном виде;
- Осмотр коллектора на наличие прогаров или повреждений рабочей поверхности;
- Проверка щёток — они должны свободно перемещаться;
- Диагностика контактов реле;
- Проверка перемещения привода по валу ротора.
Проверка стендом
Чтобы грамотно протестировать стартер, его надо вначале подключить к стенду без нагрузки. Время проверки не должно превышать одной минуты. Если величина тока не будет соответствовать нормам, пусковое устройство придётся разбирать.
Другой способ — испытание в режиме холостого хода. Стартер крепится на стенде, затем подключается к АКБ. Включается электродвигатель максимум на 1 минуту. В процессе теста нужно определить частоту вращения ротора и величину потребляемого напряжения — тахометр в помощь. Значения, полученные в ходе проверки, обязаны соответствовать нормам. В противном случае это укажет на задевание и перекосы вала, а также на аметрию между ротором и полюсами. А вот чрезмерно высокий ток — свидетельство КЗ. Также причиной малой амплитуды вращения стартера Зил-130 может стать слабое соединение клемм в электроцепи или недостаточный прижим щёток.
Следующий этап — диагностика вторичного реле. Оно должно активироваться в границах 7-8 В и отключаться на отметках 3-4 В. Наконец, электродвигатель подвергают тесту под нагрузкой при целиком застопорённом роторе. При этом определяется ампераж и количество оборотов, развиваемых стартером.
Разборка и дефектовка
Стартер Зил-130 разбирается по следующему алгоритму:
- откручивается крепление реле;
- снимается защитный кожух;
- отделяется реле, прикреплённое к стартеру ярмом;
- извлекаются щётки из держателя;
- отворачиваются стяжные шпильки;
- демонтируется крышка;
- снимается корпус электродвигателя;
- отворачивается ось рычага с рычагом;
- вынимается ротор с приводом;
- снимается якорь с вала;
- отсоединяется диск с контактами.
После разборки следует проверить детали. Все ключевые компоненты необходимо осмотреть.
- Заусеницы и неровности на шеках валов удаляются шлифовкой. Биение не должно превышать 0,1 мм.
- Ламели коллектора должны быть свободны от заусениц и загрязнений. Если поверхность загрязнена, её очищают тряпкой, смоченной в бензине. Мелкие неровности устраняются шкуркой, значительные — проточкой.
- Изношенные втулки опор вала заменяются. Их выпрессовывают и устанавливают новые меднографитные, которые предварительно просушивают и пропитывают смазкой.
- Щётки должны свободно перемещаться. Высота щёток должна составлять не менее 8-10 мм. Изношенные щётки заменяются. С помощью прибора измеряется сила прижатия щёток к коллектору — она должна быть 10-14 Н. Проверяется затяжка винтов, фиксирующих щёточные провода.
- Привод должен легко перемещаться по стержням роторного вала. Рекомендуется очистить их и смазать.
- Внутренняя поверхность кожуха реле должна быть чистой. Проверяется контактная система. Диск должен свободно располагаться на штоке роторного реле. Болты выкручиваются, при наличии подгара очищаются абразивной бумагой.
Тестирование электрической части проводится с помощью ППЯ-5 — трансформатора с индикатором. Ротор стартера размещается на призмах прибора, затем включается. Это предотвращает сгорание обмоток трансформатора. Порядок тестирования:
- Проверяется наличие пробоев: один конец щупа прикладывается к оси ротора, другим поочерёдно проверяются ламели коллектора. При замыкании на массу индикатор загорится. Место замыкания определяется по отклонениям стрелки на шкале ППЯ.
- Проверяется наличие межвиткового замыкания с помощью омметра. Обмотка помещается на накладку, подключается к трансформатору и включается. Если обмотка не нагревается в течение 5 минут, короткого замыкания нет.
Сборка стартера выполняется в обратном порядке. Для удобства установки вального стопора рекомендуется использовать оправку.
Регулировка
В первую очередь, настройка подразумевает проверку зазоров:
- между осью ротора и корпусом стартера — допускается не более 1 мм, регулируется специальными шайбочками;
- между шестернёй и стопором при оттянутом до упора роторе реле — не более 4 мм.
Чтобы грамотно определить зазор, надо соединить плюсовую клемму АКБ с концами обмоток втягивающего реле, а минусовой провод аккумулятора — с поверхностью стартера. Бендикс должен быть выдвинут. Что касается непосредственно регулировки:
- снимается перемычка между главной клеммой пускателя и втягивающим реле;
- отворачиваются крепления, снимается задняя крышка в соединении с ротором и поправочным шурупом;
- если зазор большой, винт надо ввернуть, и наоборот, если уменьшен — отвернуть;
- собрать всё на место.

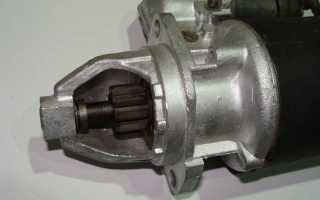

Выбор среди аналогов
Оригинальная деталь стоит около 10 тысяч рублей (артикул СТ230К4-3708000). На рынке встречаются подделки, поэтому важно проверять корпус стартера на наличие посторонних надписей и повреждений.
Можно приобрести аналоги по более низкой цене, которые не сильно уступают оригиналу. Например, стартер Pekar 230K43708000 стоит около 7 тысяч рублей. Однако выбор заменителей ограничен из-за устаревшей модели Зил-130. Также доступна покупка б/у устройства.
История и эволюция стартера Зил-130
Стартёр Зил-130 является важным элементом системы запуска двигателя этого легендарного советского грузовика, который был впервые представлен в 1960 году. Разработка стартера началась в контексте создания нового поколения автомобилей, способных справляться с тяжелыми условиями эксплуатации и обеспечивать высокую надежность. Стартёр был спроектирован с учётом специфики работы двигателя Зил-130, который имел ряд особенностей, таких как высокая степень сжатия и мощность.
Первоначально стартер Зил-130 был выполнен на основе конструкции, использовавшейся в других моделях советских автомобилей, но с учётом необходимых доработок для повышения его производительности и долговечности. В процессе эксплуатации выяснилось, что стартер должен быть способен запускать двигатель при низких температурах, что стало одной из ключевых задач для инженеров.
С течением времени стартеры для Зил-130 претерпели несколько изменений и улучшений. В 1970-х годах была внедрена новая система управления, которая позволила улучшить эффективность запуска и снизить нагрузку на аккумулятор. Это было особенно важно для грузовиков, которые часто использовались в условиях сурового климата, где надежность стартера играла критическую роль.
В 1980-х годах, с развитием технологий, стартеры Зил-130 начали оснащаться более современными компонентами, такими как улучшенные щётки и роторы, что способствовало увеличению срока службы устройства. Также были внедрены новые материалы, которые позволили снизить вес стартера и повысить его устойчивость к механическим повреждениям.
С переходом на новые стандарты и требования к экологии, в 1990-х годах начались работы по модернизации стартера с целью снижения выбросов и повышения общей эффективности. В результате этих изменений стартеры стали более экономичными и менее подверженными износу.
На сегодняшний день стартер Зил-130 продолжает оставаться актуальным, несмотря на появление новых моделей автомобилей. Он используется не только на самих Зил-130, но и на других транспортных средствах, что свидетельствует о его универсальности и надежности. Современные производители запчастей предлагают широкий ассортимент стартеров, которые могут заменить оригинальные модели, что позволяет поддерживать эксплуатацию старых автомобилей в рабочем состоянии.
Таким образом, стартер Зил-130 прошел долгий путь эволюции, адаптируясь к требованиям времени и условиям эксплуатации. Его история является ярким примером того, как инженерные решения могут влиять на надежность и эффективность работы автомобильной техники.
Вопрос-ответ
Каковы основные характеристики стартера Зил-130?
Стартера Зил-130 имеет мощность около 2,5 кВт и напряжение 12 В. Он предназначен для запуска дизельных и бензиновых двигателей, обеспечивая надежное и быстрое пусковое усилие. Также стартер оснащен редуктором, что позволяет снизить нагрузку на аккумулятор и увеличить срок службы устройства.
Какие проблемы могут возникнуть при эксплуатации стартера Зил-130?
Наиболее распространенные проблемы включают износ щеток, повреждение обмоток и неисправности в редукторе. Также может возникнуть коррозия контактов, что приводит к плохому соединению и снижению эффективности работы. Регулярное техническое обслуживание и проверка состояния стартера помогут избежать этих проблем.
Как правильно установить стартер Зил-130?
Установка стартера Зил-130 требует соблюдения нескольких шагов: сначала необходимо отключить аккумулятор, затем снять старый стартер, очистить монтажное место от грязи и коррозии. После этого новый стартер устанавливается на место, крепится болтами и подключаются электрические контакты. Важно убедиться в надежности соединений перед подключением аккумулятора.
Советы
СОВЕТ №1
Перед покупкой стартера Зил-130 обязательно проверьте его совместимость с вашим автомобилем. Убедитесь, что модель стартера соответствует техническим характеристикам вашего двигателя, чтобы избежать проблем с установкой и работой.
СОВЕТ №2
Обратите внимание на производителя стартера. Выбирайте продукцию от известных и проверенных брендов, так как это может гарантировать более высокое качество и надежность. Чтение отзывов других владельцев также поможет сделать правильный выбор.
СОВЕТ №3
При установке стартера Зил-130 следуйте инструкциям производителя и используйте только качественные крепежные элементы. Неправильная установка может привести к быстрому износу или поломке устройства, что в дальнейшем потребует дополнительных затрат на ремонт.
СОВЕТ №4
Регулярно проверяйте состояние стартера и его электрических соединений. Профилактика поможет избежать неожиданных поломок и продлит срок службы устройства. Не забывайте также о чистке контактов и проверке аккумулятора, так как они напрямую влияют на работу стартера.
