В статье рассмотрим, как найти метку на маховике, известную как риску, и правильно выставить верхнюю мертвую точку (ВМТ) зажигания. Метка на маховике важна для настройки двигателя, так как определяет момент зажигания, влияя на эффективность работы мотора и его долговечность. Правильная установка ВМТ по риске маховика помогает избежать проблем с запуском, снижением мощности и увеличением расхода топлива, что полезно для автолюбителей и механиков.
Метка на маховике
Метка, указывающая момент зажигания или верхнюю мертвую точку (ВМТ) на маховике, представляет собой тонкую линию, напоминающую царапину. Она расположена на гладкой поверхности, а не на венце. Со временем метка может покрываться ржавчиной, поэтому водителю стоит периодически очищать ее отверткой или шилом.

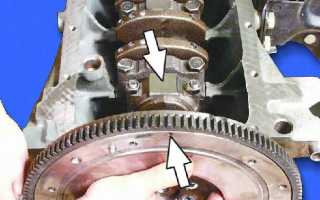

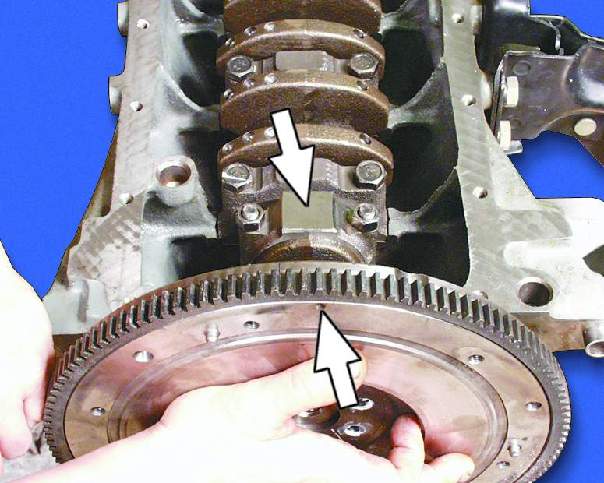

На зеркале также имеются специальные выемки, которые помогают правильно установить маховик на конце коленчатого вала.
Чтобы увидеть метки на балансире коленчатого вала без разбора машины, можно воспользоваться специальным лючком. Потребуется помощь ассистента: один человек медленно вращает коленвал, а другой следит за метками. Это нужно делать при хорошем освещении, а при недостатке света стоит использовать фонарик.
Метку на маховике правильнее называть риской. Существует несколько типов меток, и риску нельзя перепутать с другими.
На 8-клапанном двигателе отечественной «восьмерки» и более поздних моделях можно встретить следующие метки:
- на звездочке распредвала (выступ);
- на задней стороне крышки приводного ремня (усик);
- на маховике (риска);
- на задней стороне картера сцепления (треугольник);
- на шкиве коленчатого вала (точка);
- на крышке маслонасоса (треугольный вырез).
Последние две метки видны только после снятия шкива генераторного привода. Треугольный вырез на картере сцепления лучше просматривается после демонтажа коробки передач.
На 16-клапанном двигателе модели 21126, помимо вышеупомянутых меток, можно найти:
- на звездочках обоих распредвалов (выступы);
- на задней стороне крышки ременного привода распредвалов (треугольный вырез).
Справка. Маховик – это деталь механического типа в форме диска, крепящаяся болтами к задней части коленчатого вала и предназначенная для сохранения инерционной энергии.
Эксперты в области автомобильной механики подчеркивают важность правильного нахождения метки на маховике, особенно при выполнении работ по замене сцепления или ремонту двигателя. Для этого рекомендуется использовать специальные инструменты, такие как маркеры или лазерные указатели, которые помогут точно определить положение метки. Также важно учитывать, что метка может находиться в разных местах в зависимости от модели автомобиля, поэтому перед началом работы следует ознакомиться с технической документацией. Кроме того, эксперты советуют проводить проверку на наличие износа маховика, так как это может повлиять на точность установки. Правильное нахождение и установка метки обеспечивают надежную работу двигателя и предотвращают возможные поломки в будущем.
Зачем нужна метка маховика
В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.
Читайте также:
Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:
- подготавливается нужный инструментарий, включающий плоскую отвертку, ключ «десятку» и подъемник;
- затем правая часть автомашины поднимается с помощью домкрата;
- снимается защита ГРС механизма, расположенная под капотом транспортного средства;
- вращается колесо машины до тех пор, пока распредвальная метка не совпадет с рисками на ГБЦ и шкиве кривошипного вала.

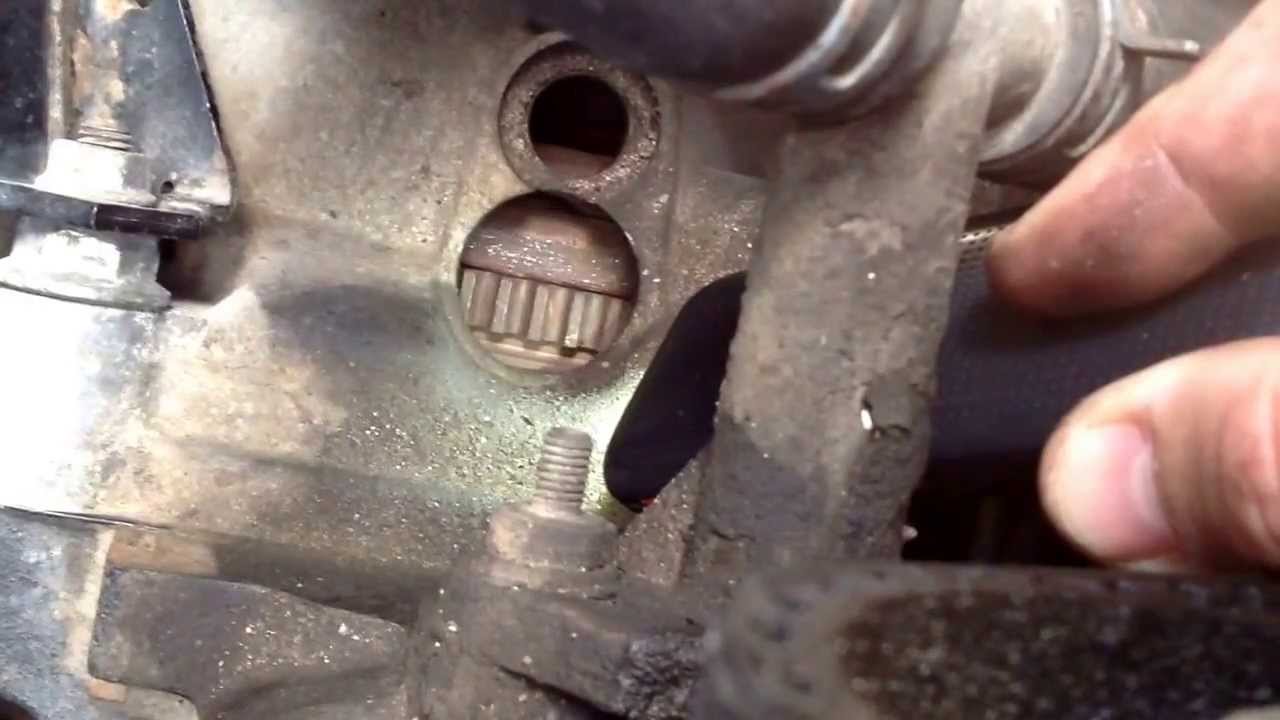

Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.
Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.
По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.
Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.
| Метод поиска метки | Описание метода | Преимущества/Недостатки |
|---|---|---|
| Визуальный осмотр | Прямое наблюдение маховика для обнаружения метки. | Быстрый, но может быть затруднен из-за грязи, ржавчины или труднодоступности маховика. |
| Специальный инструмент (щуп) | Использование тонкого щупа для определения положения метки в отверстии или пазу маховика. | Позволяет точно определить положение метки, даже если она плохо видна. Требует специального инструмента. |
| Стробоскопическая лампа | Использование стробоскопической лампы для остановки вращения маховика и визуального определения метки. | Позволяет определить метку на вращающемся маховике. Требует наличия стробоскопической лампы и синхронизации с частотой вращения двигателя. |
| Поиск по маркировке на блоке двигателя | Иногда метка на маховике соответствует маркировке на блоке двигателя. | Простой метод, если маркировка на блоке двигателя доступна и соответствует метке на маховике. Не всегда применим. |
Интересные факты
Вот несколько интересных фактов о том, как найти метку на маховике (риску):
-
Синхронизация с распределением: Метка на маховике часто используется для синхронизации положения коленчатого и распределительного валов в двигателе. Правильное выставление меток критически важно для обеспечения корректной работы двигателя и предотвращения его повреждения.
-
Способы поиска метки: Метку на маховике можно найти несколькими способами. Один из самых распространенных — это использование специального инструмента, который позволяет визуально определить положение метки через отверстие в корпусе двигателя. Также можно использовать методы вращения коленчатого вала и наблюдения за движением поршней.
-
Разные типы меток: В зависимости от конструкции двигателя, метки могут иметь разные формы и расположение. Например, в некоторых двигателях метка может быть выполнена в виде выемки или выступа, а в других — в виде краски или наклейки. Знание особенностей конкретного двигателя поможет быстрее найти нужную метку.
Эти факты подчеркивают важность правильной установки меток на маховике для обеспечения надежной работы двигателя.
Пара важных нюансов
Обратите внимание на следующие моменты:
-
Читайте также:
- Вращайте кривошипный вал только за болт, фиксирующий шкив, а не за сам шкив!
- Кривошипный вал можно провернуть, включив одну из передач КПП (рекомендуется 4-я), и толкнув автомобиль до совпадения меток, или подняв одно из колес и вращая его.
Балансировка
Безусловно, метка элемента (риска), выставленная по уму, станет эффективной только в случае идеально ровного маховика. Если наблюдается дисбаланс элемента, то придется осуществлять балансировку. В список задач балансировщика войдет также найти радиус маховика.

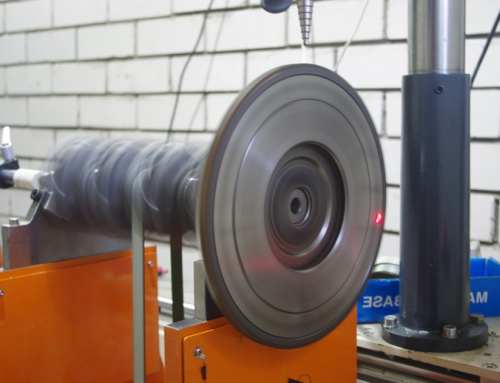

К сожалению, стенд балансировочный имеется не в каждом городе. На таком станке проще регулировать кривошипный вал и маховик.
Делается балансировка либо на особой оправке, либо на самом валу (не снимается). Основное действие, которое проводится при балансировке – это облегчение. С маховика снимается некоторый слой металла, чтобы отрегулировать правильность его массы. Снимать слои можно только с краев, центр детали должен оставаться целым, чтобы не убавились прочностные характеристики детали.
Важный момент. Прежде чем приступить к балансировке маховика, нужно идеально отбалансировать кривошипный вал.
Для лучшего понимания процесса балансировки, представим маховик с радиусом 135 мм. Наличие «паразитной» массы в таком элементе – около 5 граммов. Из-за этих, казалось бы, незначительных граммов возникают те самые вибрации, которые так отрицательно влияют на работу двигателя.
Лишний вес с маховиков удаляется путем сверления. Слои снимаются в несколько заходов, пока не отрегулируется правильное вращение.
Следите за чистотой маховика. Если появляется возможность снять деталь, то не поленитесь тщательно осмотреть ее на дефекты. Риску маховика регулярно прочищайте от грязи, чтобы в дальнейшем она бы хорошо просматривалась.
Методы поиска метки на маховике
Поиск метки на маховике, также известной как риски, является важной задачей при проведении технического обслуживания и ремонта двигателей внутреннего сгорания. Метка на маховике служит ориентиром для установки угла опережения зажигания и синхронизации работы двигателя. Существует несколько методов, которые помогут вам точно найти эту метку.
1. Визуальный осмотр
Первый и самый простой метод — это визуальный осмотр маховика. В большинстве случаев метка представлена в виде выемки, риски или краски на поверхности маховика. Для этого необходимо:
- Снять защитный кожух, если он имеется.
- Очистить поверхность маховика от грязи и масла, чтобы улучшить видимость.
- Повернуть коленчатый вал до тех пор, пока не появится метка.
Важно помнить, что метка может находиться в разных местах в зависимости от конструкции двигателя, поэтому стоит обратиться к технической документации.
2. Использование специального инструмента
Если визуальный осмотр не дал результатов, можно воспользоваться специальными инструментами, такими как индикатор часового типа или магнитный угломер. Эти инструменты позволяют более точно определить положение коленчатого вала и, соответственно, метку на маховике. Процесс включает в себя:
- Установку индикатора на коленчатый вал.
- Поворот вала до достижения максимального значения индикатора.
- Запись угла, при котором индикатор показывает максимальное значение, что может помочь в нахождении метки.
3. Обращение к технической документации
Каждый двигатель имеет свои особенности, и местоположение метки на маховике может варьироваться. Поэтому всегда полезно обратиться к технической документации или руководству по ремонту конкретного автомобиля. В документации обычно указаны точные места расположения меток, а также рекомендации по их поиску и установке.
4. Использование метода “поиск по звуку”
В некоторых случаях, особенно если метка плохо видна, можно использовать метод “поиск по звуку”. Этот метод заключается в том, чтобы аккуратно прокручивать коленчатый вал и слушать изменения в звуках работы двигателя. Когда метка проходит мимо датчика, можно услышать характерный щелчок или изменение в работе двигателя. Этот метод требует опыта и внимательности, но может быть полезен в сложных ситуациях.
5. Консультация с профессионалом
Если все вышеперечисленные методы не дали результата, рекомендуется обратиться к профессиональному механику или в сервисный центр. Специалисты имеют опыт и необходимые инструменты для быстрого и точного нахождения метки на маховике. Это особенно важно, если вы не уверены в своих силах или не хотите рисковать повреждением двигателя.
В заключение, поиск метки на маховике — это важный этап в обслуживании двигателя, который требует внимательности и аккуратности. Используя описанные методы, вы сможете успешно найти метку и обеспечить правильную работу вашего автомобиля.
Вопрос-ответ
Как определить, где находится метка на маховике?
Метка на маховике обычно расположена в области, где маховик соединяется с двигателем. Чтобы её найти, необходимо снять защитный кожух и осмотреть маховик на наличие отметок или рисок, которые могут быть нанесены краской или вырезаны в металле. Часто метка располагается напротив датчика положения коленчатого вала.
Зачем нужна метка на маховике?
Метка на маховике используется для синхронизации работы двигателя, особенно при установке распределительного вала и коленчатого вала. Она помогает правильно выставить углы зажигания и обеспечивает корректную работу двигателя, предотвращая его повреждение.
Как правильно использовать метку на маховике при ремонте?
При ремонте двигателя важно точно выставить метку на маховике в соответствии с рекомендациями производителя. Для этого следует установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) и совместить метку на маховике с соответствующей риской на корпусе двигателя. Это обеспечит правильную синхронизацию всех компонентов.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом поиска метки на маховике, убедитесь, что у вас есть все необходимые инструменты, такие как фонарик, зеркало и, возможно, специальный ключ для доступа к маховику. Это поможет вам избежать лишних трудностей и сэкономить время.
СОВЕТ №2
При поиске метки внимательно изучите руководство по эксплуатации вашего автомобиля. В нем часто содержится информация о расположении меток на маховике, что значительно упростит задачу.
СОВЕТ №3
Если вы не можете найти метку визуально, попробуйте прокрутить двигатель вручную, чтобы облегчить доступ к маховику. Это может помочь вам лучше увидеть метку и избежать необходимости разбирать лишние детали.
СОВЕТ №4
Не стесняйтесь обращаться за помощью к профессионалам, если у вас возникают трудности. Иногда лучше доверить работу опытному механику, чтобы избежать возможных повреждений двигателя.
