Как проверить венец маховика на дефекты

Венец маховика — ключевой элемент системы запуска двигателя, и его состояние влияет на работу автомобиля. Если возникают проблемы с запуском мотора или слышны посторонние звуки, возможно, причина в дефектах венца. В этой статье мы расскажем, как проверить венец маховика на повреждения и износ, а также дадим рекомендации по его замене. Эти знания помогут своевременно выявить и устранить проблемы, обеспечивая надежную работу автомобиля и продлевая срок службы двигателя.

Плохой запуск – главный симптом неисправного венца

Основная функция венца маховика становится ясной в сочетании с ведомой шестерней стартера. Вместе они образуют «прямозубую» передачу, преобразующую высокие обороты стартера в эффективный крутящий момент для коленвала.

Признак неисправного венца — затрудненный запуск двигателя. Автомобиль запускается быстро и бесшумно только при правильной форме, гладкости и прочности зубцов обоих компонентов. Венец должен быть сварен ровно, без искривлений и дефектов.

Различная толщина венца может вызвать скрежет, а несовпадение зубьев — завывание и трудности при запуске. В таких случаях энергия аккумулятора тратится на тепло и шум, а не на передачу крутящего момента.

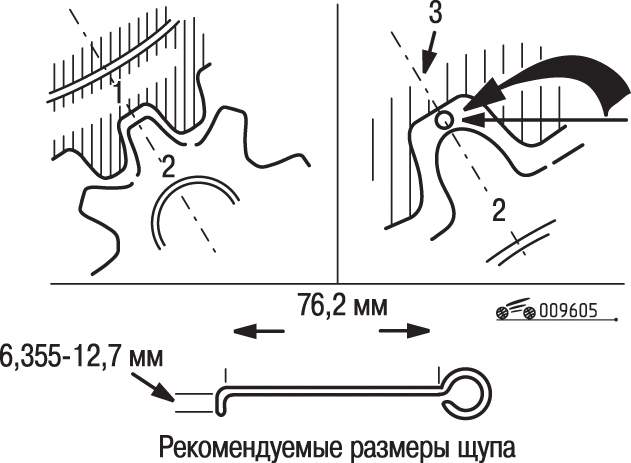

Зубцы ведомой шестерни стартера имеют особую фаску, аналогично зубья венца. Если это условие не выполнено, зуб венца может упереться острую кромку, мешая шестерне стартера быстро зацепиться.

Зубьям требуется время для зацепления, и его может не хватить при наличии дефектов венца маховика или ведомой шестерни.

Эксперты рекомендуют проводить проверку венца маховика на дефекты с особой тщательностью, так как это критически важный элемент трансмиссии. В первую очередь, необходимо визуально осмотреть венец на наличие трещин, сколов и других повреждений. Для более детальной проверки следует использовать магнитный или ультразвуковой контроль, что позволит выявить скрытые дефекты. Также важно обратить внимание на износ зубьев венца, который может привести к проблемам с запуском двигателя. При обнаружении значительных повреждений рекомендуется заменить венец, так как это обеспечит надежную работу всего механизма. Регулярные проверки помогут избежать серьезных поломок и продлить срок службы автомобиля.

Как понять что умер маховик? #shorts

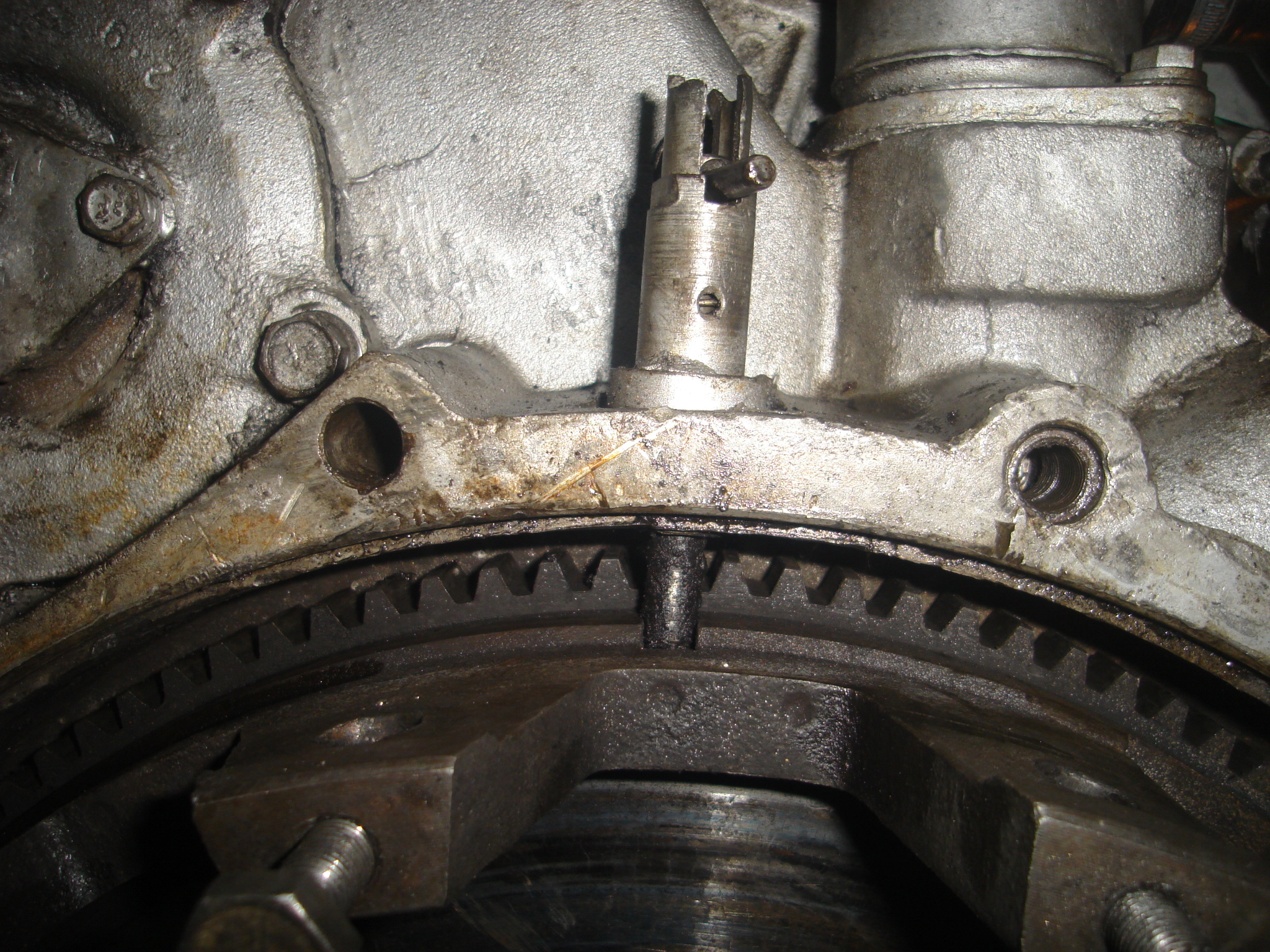

Осмотр венца

Итак, если поврежден бывает венец, то слышен шум или скрежет, идущий из-под машины. Завести машину либо вовсе не удается, или сделать это получается только после нескольких попыток.

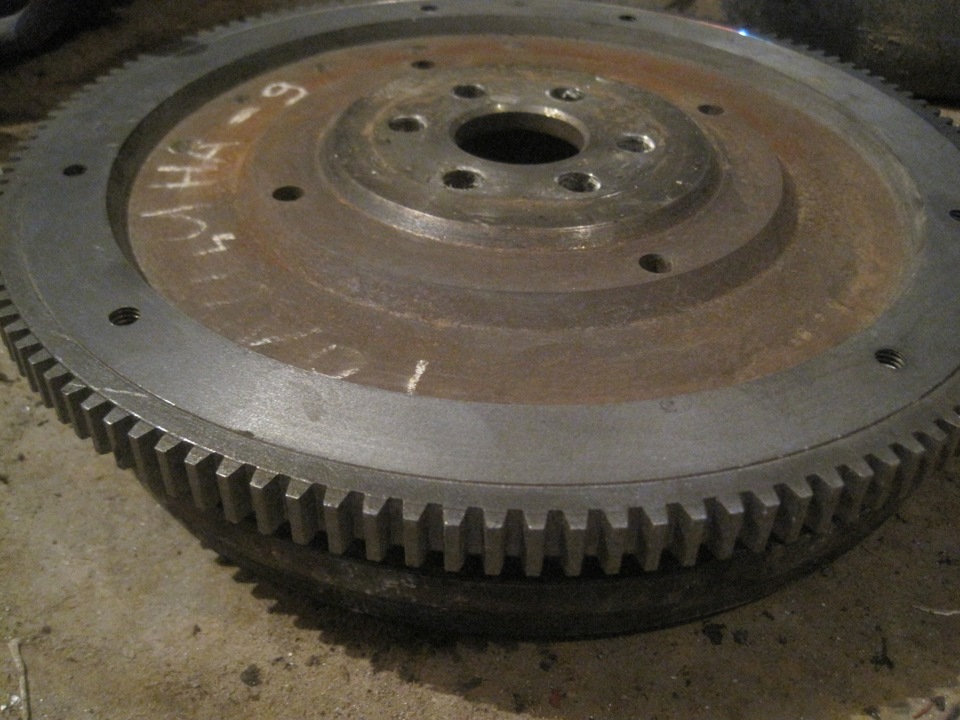

Если зубья венца маховика сточены неравномерно, будут наблюдаются проблемы с зацеплением «прямозуба». Напротив, если они изношены по всей окружности одинаково, то маховик с венцом отслужит верой и правдой еще не один год.

Главной причиной неравномерного износа венца эксперты называют неправильную установку его на маховик. Если делается это «на горячую» и без опыта или знания нюансов, после остывания венец садится неравномерно.

Читайте также:

Плунжерный топливный насос и его разновидности

Многие специалисты рекомендуют сажать венец прямо «на холодную», однако сделать такое не всегда получается. Приходится элемент подвергать высоким температурам, делая это умеючи. Важно равномерно нагревать венец по всей окружности, чтобы какая-то определенная часть его не перегрелась больше, а другая меньше.

В некоторых случаях, после проверки венца на износ, мастера решают ставить его наоборот. Другими словами, в целях экономии, венец снимается с маховика, ставится обратно, но уже другой своей стороной.

Однако делается это только в том случае, если все части венца при первичной установке были нагреты равномерно или устанавливался элемент «на холодную». В противном случае, смысла в такой процедуре нет, так как именно в сработанной части венца металл будет уже мягким, и через некоторое время он изъестся и здесь.

Особое внимание следует уделить компактности посадки зубчатого обода. Так, если венец перемещается на маховике, то и в этом случае его придется заменить.

Метод проверки	Вид дефекта	Признаки дефекта
Визуальный осмотр	Трещины	Видимые трещины, сколы, отслоения материала.
Визуальный осмотр	Износ поверхности	Потертости, риски, задиры на поверхности венца.
Визуальный осмотр	Деформация	Изгибы, искривления, биение венца.
Измерение биения	Биение венца	Отклонение от круглой формы, измеряется индикатором часового типа.
Проверка на наличие люфта	Люфт на валу	Зазор между венцом и валом, определяется при покачивании маховика.
Проверка на наличие повреждений зубьев	Повреждения зубьев	Сломанные, сколотые, сильно изношенные зубья.
Измерение толщины венца	Износ по толщине	Уменьшение толщины венца в сравнении с номинальным значением.

Интересные факты

Вот несколько интересных фактов о проверке венца маховика на дефекты:

Визуальный осмотр: Один из самых простых способов проверки венца маховика на дефекты — это визуальный осмотр. При этом важно обратить внимание на наличие трещин, сколов или износа зубьев. Даже небольшие повреждения могут привести к серьезным проблемам при запуске двигателя.
Метод магнитного порошка: Для более детальной проверки венца маховика можно использовать метод магнитного порошка. Этот неразрушающий метод позволяет выявить скрытые трещины и дефекты, которые не видны невооруженным глазом. При этом на поверхность венца наносится магнитный порошок, который собирается в местах дефектов, указывая на их наличие.
Измерение зазоров: Проверка зазоров между венцом маховика и стартером также является важным этапом. Если зазоры слишком велики или слишком малы, это может привести к проблемам с запуском двигателя. Оптимальные зазоры обеспечивают надежное взаимодействие между стартером и венцом, что критично для нормальной работы системы запуска.

Эти методы помогают обеспечить надежность и долговечность работы двигателя, предотвращая потенциальные поломки.

ВЕНЕЦ МАХОВИКА СЛЕТАТЬ БОЛЬШЕ НЕ БУДЕТ ЕСЛИ СДЕЛАТЬ ТАК

Замена венца

Оптимальным решением будет заменить венец на маховике. Для этого его необходимо демонтировать, выбив старый элемент. Затем устанавливается новый венец.

Обратите внимание. Снятие венца выполняется следующим образом: по периметру наносятся удары колотушкой через прокладку из мягкого металла, что облегчает сбивание изношенного обода. Новая зубчатая модель устанавливается с помощью бруска-выколотки и фиксируется до упора.

Рекомендация. Не спешите при установке венца на маховик. Чрезмерное усилие может привести к трещинам. Устанавливайте его постепенно, по миллиметру, аккуратно пробивая каждый раз элемент.

Важно помнить, что маховик часто снимается из-за проблем с венцом, который может разрушиться или значительно износиться из-за интенсивного трения.

Читайте также:

Характеристики модельного ряда Stels 400: обзор

Подробный алгоритм проведения замены

Установлен бывает маховик на заднем конце коленвала, фиксируется 6-ю болтами. Для снятия его потребуется использовать торцовый ключ или головку с воротком. Но лучше всего, особенно во время обратной затяжки, применять силомерный ключ.

Дальше:

с авто демонтируется КПП;
с маховика снимается сцепление;
маховик фиксируется от вращения монтировкой или длинной отверткой;
болты маховика выворачиваются;

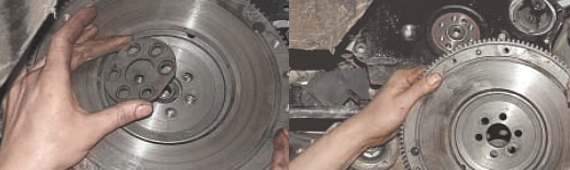

демонтируется опорная шайба, которая держит маховик;
теперь элемент легко можно снять;
проводится диагностика внешней картины зубчатого обруча;
венец обновляется в случае износа острых граней или других дефектов.

Износ маховика сцепления

Нюансы

Необходимо проверить не только венец, но и маховик. Важно оценить плоскость элемента, соединяющегося с кривошипным валом и сцеплением. Зеркало должно быть гладким, без задиров и глубоких царапин.

Если на зеркале есть царапины, его следует проточить, аккуратно снимая металлический слой толщиной не более одного миллиметра.

Внимание. После проточки нужно выполнить центровку, проверку на биение и балансировку.

Балансировочная деталь может быть установлена на конце кривошипного вала в двух диаметрах. Большинство автопроизводителей предпочитают центровать маховик в сборе с коленвалом, что требует установки в исходное положение. Для удобства монтажа маховика предусмотрена метка в виде сфероконусной выемки.

Если после снятия коленвала он проворачивался, при установке балансировщика поршень 4-го цилиндра должен находиться в верхней мертвой точке (ВМТ). Затем коленвал нужно немного повернуть – на пол-оборота, после чего можно безопасно устанавливать маховик, ориентируя метку вниз.

Важно правильно затянуть болты. Они должны фиксироваться равномерно, рекомендуется использовать метод крепления крест-накрест.

Затяжка болтов выполняется с помощью динамометрического ключа, чтобы избежать ошибок. Недостаточно закрепленный маховик или сорванные болты могут привести к серьезным проблемам.

Читайте также:

Как проверить генератор лампочкой и другими способами

Затягивать болты следует с большим моментом, чем фиксаторы корзины. В данном случае это значение составляет 62-89 Н*м.

Плохое состояние «прямозуба» может привести к повышенному износу одного из элементов или вырыванию зубьев из-за неравномерной нагрузки.

Проверка совместимости нового венца с маховиком

Перед установкой нового венца маховика необходимо убедиться в его совместимости с существующим маховиком. Это важный этап, так как неправильный выбор венца может привести к серьезным проблемам в работе двигателя. Для проверки совместимости следует учитывать несколько ключевых факторов.

1. Размеры венца и маховика: Первым делом необходимо измерить диаметр венца и маховика. Венец должен точно соответствовать размеру маховика, чтобы избежать перекоса и неправильной установки. Используйте штангенциркуль для точных измерений. Также проверьте толщину венца, так как она должна соответствовать оригинальной детали.

2. Количество зубьев: Венцы могут различаться по количеству зубьев, что напрямую влияет на работу стартера. Убедитесь, что количество зубьев нового венца совпадает с количеством зубьев старого венца. Это можно сделать, просто посчитав зубья на старом венце и сравнив с новым.

3. Материал изготовления: Венцы могут быть изготовлены из различных материалов, таких как сталь или алюминий. Убедитесь, что новый венец изготовлен из того же материала, что и оригинальный, чтобы избежать проблем с износом и долговечностью. Также стоит обратить внимание на качество материала, так как это влияет на срок службы детали.

4. Конструкция венца: Некоторые венцы имеют дополнительные элементы, такие как шестерни для привода генератора или датчиков. Проверьте, чтобы конструкция нового венца соответствовала оригиналу, иначе это может привести к несовместимости с другими компонентами системы.

5. Производитель и номер детали: Всегда рекомендуется использовать запчасти от проверенных производителей. Проверьте номер детали на новом венце и сравните его с номером оригинальной детали. Это поможет избежать покупки некачественного или неподходящего венца.

Читайте также:

Стартер Chevrolet Aveo

6. Условия эксплуатации: Если ваш автомобиль использовался в тяжелых условиях (например, частые поездки по бездорожью или в условиях высоких температур), это также следует учитывать при выборе венца. Некоторые производители предлагают усиленные венцы, которые лучше подходят для таких условий.

После проверки всех этих аспектов можно с уверенностью утверждать, что новый венец будет совместим с маховиком. Это обеспечит надежную работу двигателя и предотвратит возможные поломки в будущем. Не забывайте также о необходимости установки венца с соблюдением всех рекомендаций производителя, чтобы гарантировать его долговечность и эффективность.

Вопрос-ответ

Какие основные признаки дефектов венца маховика?

Основные признаки дефектов венца маховика включают видимые трещины, сколы или износ зубьев. Также стоит обратить внимание на посторонние звуки при запуске двигателя, которые могут указывать на проблемы с венцом.

Как правильно провести визуальный осмотр венца маховика?

Для визуального осмотра венца маховика необходимо снять защитный кожух и тщательно осмотреть его на наличие трещин, деформаций и износа зубьев. Рекомендуется использовать фонарик для лучшего освещения и проверки труднодоступных мест.

Что делать, если обнаружены дефекты венца маховика?

Если вы обнаружили дефекты венца маховика, рекомендуется обратиться к специалисту для оценки степени повреждений. В зависимости от ситуации, может потребоваться замена венца или всего маховика, чтобы избежать серьезных проблем с двигателем.

Советы

СОВЕТ №1

Перед началом проверки венца маховика убедитесь, что двигатель отключен и остыл. Это обеспечит вашу безопасность и предотвратит возможные травмы.

СОВЕТ №2

Используйте мощный источник света, чтобы тщательно осмотреть венец маховика на наличие трещин, сколов или других повреждений. Хорошее освещение поможет выявить даже мелкие дефекты.

СОВЕТ №3

Проверьте зазоры между венцом и зубьями стартера. Если зазоры слишком большие или слишком маленькие, это может указывать на износ или неправильную установку, что требует дальнейшей диагностики.

СОВЕТ №4

Если вы обнаружили какие-либо дефекты, не откладывайте замену венца маховика. Игнорирование проблемы может привести к более серьезным повреждениям двигателя и увеличению затрат на ремонт.
