Плунжерный топливный насос (ТНВД) обеспечивает давление и точность дозирования топлива в дизельных двигателях. В статье рассмотрим основные виды плунжерных насосов: магистральные, рядные и распределительные. Также обсудим плунжерную пару и её влияние на эффективность насоса. Эта информация будет полезна специалистам автосервиса и владельцам автомобилей, желающим лучше понять устройство своих транспортных средств.
Плунжерная пара, как основная часть ТНВД
Изначально насосы этого типа использовались только в дизельных автомобилях. Теперь они применяются и в бензиновых моторах, но только в моделях с непосредственным впрыском. В таких случаях устанавливают менее мощные устройства, так как для бензиновых двигателей не требуется такое высокое давление.

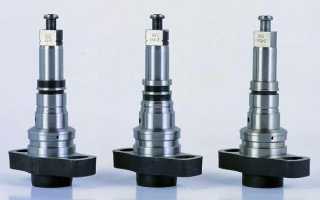

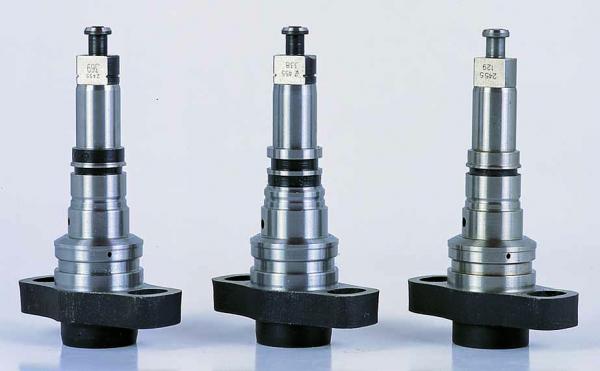

Ключевым элементом этой помпы является плунжерная пара — система из поршня и втулки, изготовленная из высокопрочной стали, что обеспечивает точность работы.
Процесс производства плунжерных пар сложен и требует специализированного высокоточного оборудования. В советское время в СССР существовал только один завод, производивший плунжерные пары, тогда как в Европе таких предприятий значительно больше.
Одной из трудностей при изготовлении плунжерной пары является обеспечение минимального зазора, или прецизионного сопряжения. Точный зазор позволяет поршню идеально входить в цилиндр благодаря своей массе.
Помимо поддержания необходимого давления, насос также выполняет роль регулятора, распределяя горючее через форсунки в цилиндры. Это зависит от типа силовой установки.
Форсунки инжектора соединяют насос с цилиндрами через шланги. Они связаны с низовой пульверизаторной частью, где находятся мелкие отверстия для оптимального впрыска топлива. Для точной настройки фазы впрыска используется угол опережения зажигания (УОЗ).
Плунжерный топливный насос является ключевым элементом в системах впрыска дизельных двигателей, обеспечивая необходимое давление и объем топлива для эффективной работы. Эксперты отмечают, что существует несколько разновидностей таких насосов, каждая из которых имеет свои особенности и преимущества. Например, насосы с механическим управлением отличаются простотой конструкции и надежностью, в то время как электронные модели обеспечивают более точное дозирование топлива и могут адаптироваться к изменяющимся условиям работы двигателя. Также выделяются насосы с несколькими плунжерами, которые способны повысить производительность и снизить шум при работе. Важно учитывать, что выбор конкретного типа насоса зависит от требований к двигателю и условий эксплуатации, что подчеркивает необходимость консультации с профессионалами в данной области.
Разновидности насосов
ТНВД бывают разного типа. Отличие заключается в их конструкции. Сегодня принято использовать 3 разновидности инжекторных насосов.
| Тип плунжерного топливного насоса | Описание | Преимущества/Недостатки |
|---|---|---|
| Прямого действия (плунжерный насос с механическим приводом) | Плунжер приводится в движение кулачковым валом или эксцентриком. | + Простота конструкции, надежность. – Низкий КПД, шумная работа, ограниченный ресурс. |
| Распределительный (плунжерный насос с гидравлическим приводом) | Плунжер приводится в движение гидравлическим давлением. | + Высокий КПД, плавная работа, возможность регулировки подачи топлива. – Сложная конструкция, высокая стоимость. |
| Роторный (плунжерный насос с вращающимся плунжером) | Использует вращающийся ротор с плунжерами, обеспечивая непрерывную подачу топлива. | + Высокая производительность, плавная подача топлива. – Сложная конструкция, высокая стоимость. |
| Электронный плунжерный насос | Управление подачей топлива осуществляется электронным блоком управления. | + Точная дозировка топлива, адаптация к различным условиям работы двигателя. – Высокая стоимость, зависимость от электроники. |
Интересные факты
Вот несколько интересных фактов о плунжерных топливных насосах и их разновидностях:
Читайте также:
-
Принцип работы: Плунжерные топливные насосы работают на основе механического перемещения плунжера внутри цилиндра, что создает давление для подачи топлива в систему впрыска. Этот механизм позволяет достигать высоких давлений, необходимых для эффективного распыления топлива в камере сгорания, что особенно важно для дизельных двигателей.
-
Разнообразие конструкций: Существует несколько разновидностей плунжерных насосов, включая насосы с фиксированным и регулируемым объемом. Насосы с регулируемым объемом могут изменять количество подаваемого топлива в зависимости от нагрузки на двигатель, что способствует более эффективному расходу топлива и снижению выбросов.
-
Применение в различных отраслях: Плунжерные топливные насосы не ограничиваются только автомобильной промышленностью. Они также широко используются в судостроении, авиации и в промышленности для подачи топлива в котлы и генераторы. Их высокая надежность и способность работать в экстремальных условиях делают их универсальным решением для различных приложений.
Распределительный тип насоса
Он может быть оснащён одним или двумя плунжерами в зависимости от объёма двигателя: чем больше двигатель, тем больше топлива требуется.
Плунжеры насоса должны обеспечивать работу всех цилиндров, количество которых варьируется от 4 до 12. По сравнению с другими типами топливных насосов высокого давления, распределительный насос меньше и легче, но способен обеспечить стабильную подачу топлива для всех видов двигателей.
Однако у этого насоса есть недостатки: он менее надёжен и чувствителен к механическим повреждениям, поэтому распределительные ТНВД обычно устанавливаются только на легковые автомобили.
Распределительный насос использует различные типы привода, основанные на кулачковом механизме. Наиболее эффективны торцевые и внутренние передачи (ТП и ВП), которые не испытывают дополнительных нагрузок от давления топлива на вал, что увеличивает срок службы по сравнению с насосами с внешним приводом.
Например, ТНВД от компаний Бош и Лукас, широко используемые в производстве, оснащены ВП или ТП, в то время как устройства российских заводов чаще имеют внешний привод.
ТП в насосах Бош включает ключевые элементы, такие как плунжер, который прокачивает жидкость, создаёт давление и распределяет топливо по цилиндрам. Основная работа привода осуществляется благодаря вращательным и возвратно-поступательным движениям.
| Возвратно-поступательное движение плунжера | Происходит одновременно с вращением кулачковой шайбы, движущейся по радиусу вдоль неподвижного кольца, опираясь на ролики. |
| Влияние на шайбу и возврат в исходное положение | Давление, создаваемое шайбой на плунжер, обеспечивает высокое давление топлива. Возврат плунжера в начальное состояние осуществляется пружинным механизмом. |
| Распределение топлива в цилиндрах | Обеспечивается вращательными движениями плунжера, создаваемыми приводным валом. |
| Регулировка подачи топлива | Подача топлива регулируется электронным (электромагнитный клапан) или механическим (центробежная муфта) устройством путём поворота неподвижного регулировочного кольца. |
| Рабочий цикл насоса | Включает закачку топлива в надплунжерное пространство, создание давления и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение, и цикл повторяется. |

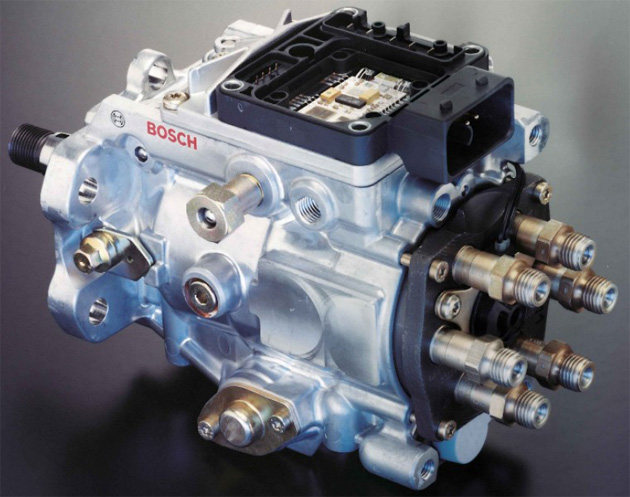

ВП устанавливаются в роторные насосы, такие как Бош VR, Лукас DPS и Лукас DPC. В этих системах подача и распределение бензина осуществляется благодаря плунжеру и распределительной головке, отвечающей за распределение топливной жидкости.
| Действия | Дополнительная информация |
|---|---|
| Процесс нагнетания топлива | Распределительный вал с двумя плунжерами, расположенными напротив друг друга, обеспечивает нагнетание топлива. Чем меньше расстояние между ними, тем выше создаваемое давление. После нагнетания топливо поступает к форсункам через каналы распределительной головки и нагнетательные клапана. |
| Подача топлива к плунжерам | Обеспечивается подкачивающим насосом с различной конструкцией: шестеренчатой или роторно-лопастной, который располагается в корпусе насоса и приводится в действие приводным валом. |

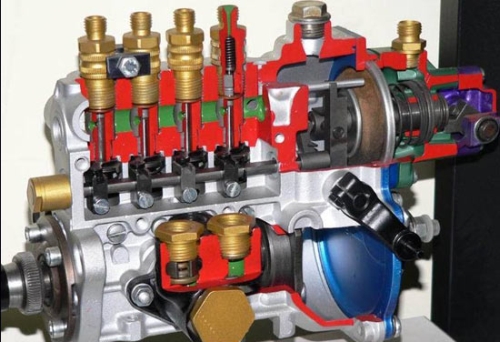

Рядный ТНВД
Модель, оснащаемая плунжерными парами, размещёнными около друг друга. Именно по этой причине тип насоса и получил такое наименование. Численность пар строго согласовывается с количеством цилиндров определённого двигателя.
-
Читайте также:
ПП такого насоса нашли место в корпусе, где предустановлены магистрали для поступления и освобождения жидкости. Пуск реализуется за счёт кулачкового механизма, связанного с КВШ валом (коленвал). Вращение идёт от него.
Вал такого насоса кулачковый, что означает направленное воздействие на толкатели. Плунжерные элементы, получаемые вращательное движение от такого вала, движутся внутри втулок ТНВД. Таким образом, обеспечивается поочерёдное открывание и закрывание отверстий (впуск/выпуск).
Вот как можно представить себе работу подробнее.
- Когда плунжерный толкатель движется вверх по втулке, это приводит к созданию давления, необходимого для открывания клапана. Топливная жидкость по нему идёт к конкретной форсунке.
- Когда толкатель движется вниз, имеет место обратный процесс.
Что касается момента подачи горючего и его количества, то это может воплощаться либо механизированным, либо электронным способом. Регулировка обязательна, так как без этого топливо, подающееся в цилиндры силовой установки, будет иметь хаотичный порядок движения. Напротив, если задействуется механический или ещё лучше, электронный тип регулирования, топливная жидкость начнёт поступать в зависимости от количества оборотов КВШ. Тем самым, обеспечится равномерное питание, которое будет усиливаться при повышении оборотов и уменьшаться, при их снижении.
Интересен принцип работы и в плане обеспечения раннего и позднего зажигания. Так, это осуществляется с помощью грузиков. Они или разветвляются к наружной зоне, или сдвигаются к штифту. Это зависит от центробежной силы, изменяющейся с повышением или уменьшением оборотов двигателя. Естественно, раннее зажигание предусмотрено на высоких оборотах, позднее – на низких.
Рядные ТНВД очень надёжны по сравнению с распределительными. Они обрабатываются маслом, поступающим из системы смазки силовой установки. Не являются привередливыми к качеству горючего, и не так чувствительны к механическим воздействиям. Может поэтому их устанавливают на грузовики, тем более что они чересчур громоздки. Это и является их единственным недостатком. На «легковушки» они не ставятся, хотя до начала этого тысячелетия устанавливались на некоторые дизельные моторы.
Насос магистральный

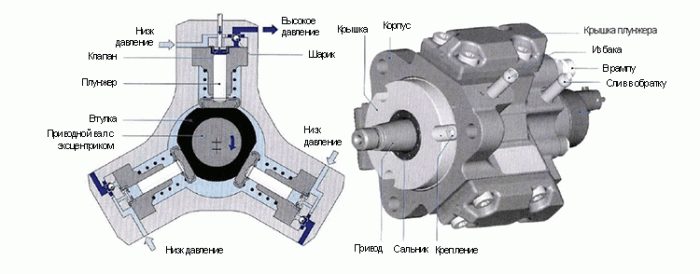

Данный насос устанавливается на системы Коммон Райл с прямым впрыском. Обязательным элементом является топливная рампа для накопления топлива перед подачей в форсунки. Магистральный топливный насос высокого давления (ТНВД) обеспечивает давление свыше 180 МПа.
Существует несколько типов насосов, различающихся по количеству плунжеров. Магистральный насос контролирует подачу топлива с помощью жидкостного вентиля, который открывается или закрывается электроникой, обеспечивая дозированную подачу горючего.
-
Читайте также:
| Действие | Дополнительная информация |
|---|---|
| Подача топлива в камеру | Плунжер опускается под воздействием пружины, что приводит к расширению компрессионной камеры, снижению давления и образованию разряжения, открывающего впускной клапан для поступления топлива. |
| Нагнетание топлива в рампу | Подъем плунжера увеличивает давление в камере и закрывает впускной клапан. При достижении установленного давления открывается выпускной клапан, и топливо подается в рампу. |
Принципы работы плунжерного топливного насоса
Плунжерный топливный насос является ключевым компонентом системы подачи топлива в дизельных двигателях. Его основная функция заключается в создании необходимого давления для подачи топлива в камеру сгорания. Принцип работы плунжерного насоса основан на механическом перемещении плунжера, который изменяет объем камеры, в которой находится топливо, тем самым создавая давление.
Работа плунжерного насоса начинается с того, что плунжер, находясь в верхнем положении, создает вакуум в камере, что позволяет топливу поступать в насос из бака. При движении плунжера вниз объем камеры увеличивается, и топливо заполняет ее. Затем, когда плунжер начинает двигаться вверх, объем камеры уменьшается, что приводит к увеличению давления топлива. Как только давление достигает необходимого уровня, топливо подается в систему впрыска.
Плунжерный насос может работать в различных режимах, в зависимости от конструкции и назначения. В большинстве случаев он управляется механически, но также существуют и электронные версии, которые обеспечивают более точное регулирование подачи топлива. Это позволяет оптимизировать работу двигателя, улучшая его эффективность и снижая уровень выбросов.
Существует несколько типов плунжерных насосов, включая насосы с одним и несколькими плунжерами, а также насосы с регулируемым и фиксированным объемом. Насосы с одним плунжером обычно используются в маломощных двигателях, тогда как многоплунжерные насосы обеспечивают более высокую производительность и используются в мощных дизельных двигателях.
Кроме того, плунжерные насосы могут быть классифицированы по типу привода: механические, которые приводятся в движение от коленчатого вала, и электрические, которые работают от электродвигателя. Механические насосы чаще встречаются в традиционных дизельных двигателях, тогда как электрические становятся все более популярными в современных системах, где требуется высокая точность и адаптивность.
Важно отметить, что эффективность работы плунжерного насоса напрямую зависит от его конструкции и качества материалов, из которых он изготовлен. Современные технологии позволяют создавать насосы, которые обладают высокой надежностью и долговечностью, что критически важно для обеспечения стабильной работы двигателя в различных условиях эксплуатации.
