Проверка генератора — важная процедура для надежной работы автомобиля. Один из простых способов диагностики — использование лампочки. В этой статье мы расскажем, как правильно проверить генератор лампочкой, и предложим пошаговую инструкцию по тестированию агрегата. Эти методы помогут выявить неисправности и избежать проблем с электросистемой автомобиля.
Тест лампой
Проверка генератора с помощью лампы — это метод диагностики, использующий противотуманную лампу. Цель процедуры — определить, правильно ли работает генератор при вращении его дрелью. Лампочка служит индикатором: при корректной работе генератора она должна загореться.
Исправный генератор должен выдавать напряжение от 14.1 до 14.5 V, оставаясь стабильным без резких колебаний.
Для тестирования генератор нужно снять с автомобиля и выполнить следующие шаги:
- зажать его в тисках;
- подключить к генератору батарейку.
Важно правильно подключить батарейку, чтобы избежать короткого замыкания, которое может повредить генератор.
Также стоит узнать тип генератора, так как они различаются по количеству контактов: 2-контактные, 3-контактные и 4-контактные.
Четырехконтактные генераторы имеют следующие контакты:
- постоянный плюс (S);
- плюс, связанный с зажиганием (IG);
- контакт для блока управления (M);
- контакт для контрольной лампы (L).
Далее выполняем следующие действия:
- от аккумулятора к обоим «+» генератора подключаем плюсовой кабель;
- лампа мощностью 50 Вт подключается к нужному контакту;
- подаем напряжение на лампу;
- вращаем генератор дрелью;
- проверяем свечение индикатора.
Если лампочка…
Читайте также:
Эксперты рекомендуют несколько методов проверки генератора, чтобы убедиться в его исправности. Один из самых простых способов — использование лампочки. Для этого необходимо подключить лампочку к выводам генератора. Если она загорается при запуске двигателя, это свидетельствует о том, что генератор вырабатывает электричество. Однако, для более точной диагностики специалисты советуют использовать мультиметр, который позволяет измерить напряжение на выходе генератора. При исправной работе напряжение должно находиться в пределах 13,5-14,5 В. Также полезно проверить состояние ремня генератора и его натяжение, так как это может существенно влиять на эффективность работы устройства. Важно помнить, что регулярная проверка генератора поможет избежать серьезных поломок и продлить срок службы автомобиля.
Проверка агрегата по частям
Генератор, по сути, проверяется законно по частям. Например, большинство специалистов сходятся во мнении, что тест лампочкой дает лишь 95-процентную точность диагноза. И действительно, это так.
Для того чтобы полноценно проверить генератор, необходимо осуществить диагностику агрегата по частям.
| Способ проверки | Описание метода | Что указывает на неисправность |
|---|---|---|
| Проверка лампочкой (напряжение) | Подключение лампочки (12В) к клеммам генератора при работающем двигателе. | Лампочка не горит или горит очень тускло (низкое напряжение) |
| Проверка лампочкой (ток возбуждения) | Подключение лампочки между клеммой “W” (возбуждения) генератора и массой при работающем двигателе. | Лампочка не горит или горит очень тускло (отсутствие или недостаточный ток возбуждения) |
| Измерение напряжения мультиметром | Измерение напряжения на клеммах генератора при работающем двигателе на разных оборотах. | Напряжение ниже 13,5-14,5 В при повышенных оборотах двигателя |
| Измерение тока мультиметром | Измерение тока зарядки на клеммах аккумулятора при работающем двигателе. | Ток зарядки слишком низкий или отсутствует |
| Визуальный осмотр | Проверка генератора на наличие видимых повреждений (поврежденные провода, подгоревшие контакты, течи). | Повреждения корпуса, оплавленные провода, следы подгорания |
| Проверка регулятора напряжения | Проверка напряжения на выходе регулятора напряжения при разных оборотах двигателя. | Нестабильное напряжение, выход за пределы допустимого диапазона |
Интересные факты
Вот несколько интересных фактов о проверке генератора с помощью лампочки и другими методами:
-
Лампочка как индикатор: Использование лампочки для проверки генератора — это простой и эффективный метод. При подключении лампочки к выходу генератора, если генератор работает правильно, лампочка должна светиться. Яркость света может указывать на уровень напряжения, вырабатываемого генератором.
-
Мультиметр для точности: Хотя лампочка — это хороший способ быстрой проверки, мультиметр предоставляет более точные данные. С его помощью можно измерить напряжение и ток, что позволяет более точно оценить состояние генератора. Например, нормальное напряжение для автомобильного генератора должно находиться в диапазоне 13.5-14.5 В при работающем двигателе.
-
Проверка на нагрузку: Для более глубокого анализа состояния генератора можно использовать тест на нагрузку. Это включает в себя подключение нагрузки (например, фар или других электрических приборов) к генератору и проверку его способности поддерживать стабильное напряжение. Если напряжение падает ниже нормы, это может указывать на проблемы с генератором или его компонентами, такими как регулятор напряжения или щетки.
Эти методы позволяют быстро и эффективно диагностировать состояние генератора, что особенно важно для поддержания надежности работы автомобиля.

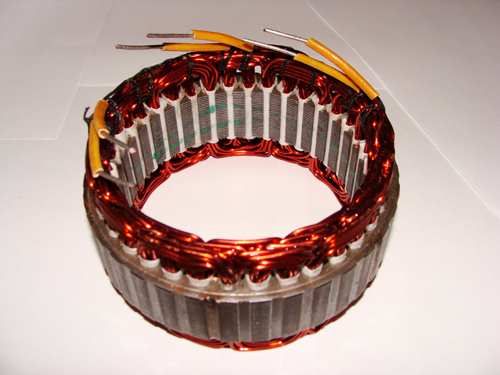

Статор
Сначала проверяется статор генератора сразу после его разборки. Для точности результатов статор отделяется от резисторов и полупроводниковых устройств.
Диагностика включает следующие этапы:
- Осмотр изоляции проводов обмотки. Признаки перегрева или оплавления указывают на короткое замыкание. Если такие следы обнаружены, статор заменяют.
- Используется мультиметр в режиме измерения сопротивления для проверки обмотки на обрывы или короткие замыкания.
- Тестируется сопротивление. Щупы подключаются по схеме последовательного подключения к выводам. Импеданс должен составлять 0,2–0,3 Ом.
- Проверяется замыкание электрообмотки на корпус. Один щуп подключается к корпусу статора, другой — к каждому выводу обмотки. Если мультиметр издает звук, это сигнализирует о коротком замыкании, и статор нужно заменить.
Причиной замыкания могут быть оголенные провода обмотки, касающиеся корпуса. В этом случае достаточно отогнуть оголенную часть и покрыть её изоляционным лаком. Однако в большинстве случаев найти место замыкания бывает сложно, так как оно может быть недоступно для визуального осмотра.

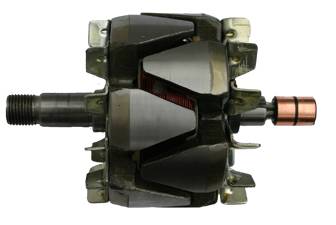

Ротор

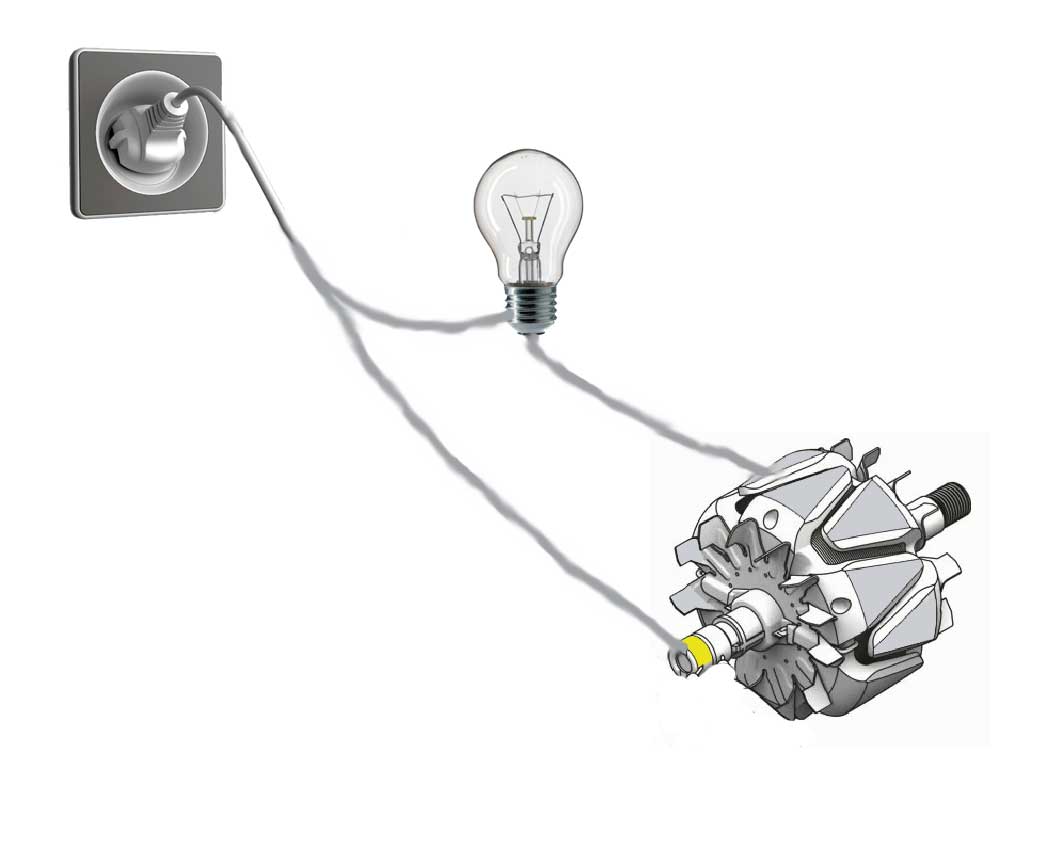

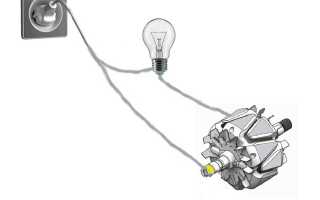

Следующая часть генератора, которая проверяется, это ротор. Тестируется его электрообмотка ПП. Она легко диагностируется даже при не снятом генераторе. Достаточно будет демонтировать лишь реле-регулятор с щеточным блоком, а затем подсоединить проверочный прибор к медным контактам. Однако большей частью ротор специалисты тестируют независимо от генератора.
-
Читайте также:
Как и в случае со статором, щупы измерителя, выведенного в режим измерения Ома, подсоединяются к контактам ротора. Нормальное значение омметра должно быть в пределах 2.5-5 Ом, если модель генератора мощностью 500-1200 Вт.
При меньших или больших значениях ставится уже диагноз: либо межвитковое замыкание, либо плохое соединение обмоточных выводов с контактами.
Внимание. Если прибор вообще показывает нулевое сопротивление – однозначно обрыв в обмотке ротора.

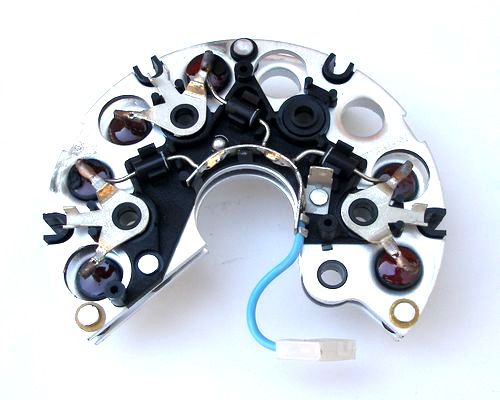

Устройство полупроводниковых диодов (ВБ)
ВБ или диодный мост подлежит проверке. Исправный диод пропускает напряжение в одном направлении. Неисправный диод может не реагировать на напряжение или пропускать его в обе стороны, что приводит к короткому замыканию.
Чаще всего заменяют весь диодный мост, если хотя бы один диод вышел из строя, так как диоды часто запрессованы в одну пластину. Замена отдельного диода затруднительна, поэтому меняют целый блок.
Вот несколько советов по тестированию диодного моста:
- Короткое замыкание можно определить, не снимая генератор с автомобиля.
- Перед проверкой отключите проводку генератора и снимите клеммы с аккумулятора.
- Тестирование можно проводить с помощью омметра или контрольной лампы.
- Три диода в диодном мосту называются положительными, так как соединены с «+» выпрямленного напряжения, а остальные три – отрицательные, поскольку имеют на корпусе «-». Обе группы по три диода запрессованы в отдельный блок из мягкого металла, интегрированный с массой или с 30-м токовыводом генератора.
Проверка осуществляется следующим образом:
- Сначала тестируется наличие замыкания в положительной группе из трех диодов. Для этого от аккумулятора подается плюсовое напряжение через лампочку к выводу генератора под номером 30. Минусовая клемма аккумулятора соединяется с корпусом генератора. Если индикатор (лампочка) светится, это указывает на короткое замыкание в группе.
- Для проверки отрицательных диодов плюсовой кабель от аккумулятора соединяется с одним из винтов-фиксаторов генератора, а в провод врезается лампочка-индикатор. Минус от аккумулятора подключается к корпусу.
Свечение индикатора может также указывать на проблемы со статором, но чаще всего это свидетельствует о коротком замыкании диодов.
Пробой в резисторах можно выявить с помощью осциллографа. Также можно проверить наличие замыкания на стенде – о проблемах будет свидетельствовать снижение отдаваемого напряжения на 20-30 процентов.
Тестировать пробой в диодном мосту можно с помощью мультиметра в режиме омметра. Один из выводов прибора соединяется с плюсовой или отрицательной пластиной, а другим поочередно касаются выводов диодов. Затем щупы меняются местами.
О проблеме можно судить по отсутствию проводимости (мультиметр покажет сопротивление в обоих направлениях). Нулевое сопротивление мультиметра также указывает на пробитость диодов.
Важно: Если один диод группы пробит, аккумулятор постоянно показывает недозаряд.
Добавочные диоды
Проверка добавочных диодов – тоже важнейшая часть тестирования генератора по частям. Они (добавочные диоды) ставятся на все автомобили современного типа, включая и отечественные ВАЗ нового образца.
Для тестирования замыкания на добавочных диодах, совсем не обязательно демонтировать весь агрегат. Только важно не забыть, перед проверкой скинуть клеммы с АКБ и отключить проводку.

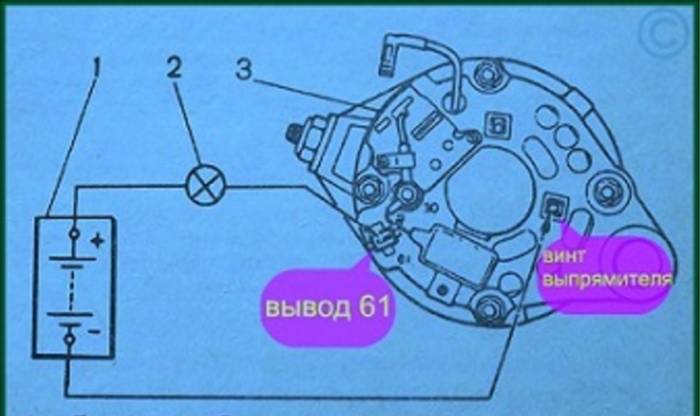

Итак, осуществляется подключение, как на схеме выше. Плюс от АКБ идет на 61 вывод генератора, а в середине врезается 1 или 3-ваттовая лампочка-индикатор (цифра 2 на схеме). Минусовой провод идет к одному из болтов-крепежей генератора.
О замыкании судится по свечению лампочки. Если она горит, то КЗ наблюдается в одном из добавочных диодов.
Тест удастся провести без снятия и разборки генератора, однако чтобы выявить, какой именно резистор вышел из строя, следует демонтировать выпрямитель и тестировать каждый из компонентов по отдельности, используя прибор-измеритель.
Добавочные резисторы удастся протестировать и с помощью различных измерителей. Например, это может быть вольтметр. Если на нем напряжение показывает меньше 14 V, это явный пробой.
АКБ
Проверка генератора обычно начинается с загорания индикатора Control Ind на панели приборов. Однако это не всегда указывает на неисправность генератора; сигнал может свидетельствовать о проблемах с аккумулятором.
Почему аккумулятор теряет заряд? Это не всегда связано с генератором. Причиной может быть, например, повреждение регуляторного реле.
Генератор можно проверять не только с помощью лампочки, но и другими методами. Наилучший подход — тестировать устройство отдельно, что обеспечивает наиболее точные результаты.
Проверка выходного напряжения генератора
Проверка выходного напряжения генератора является важным этапом диагностики его работы. Для этого можно использовать несколько методов, каждый из которых имеет свои особенности и преимущества.
Первый и наиболее простой способ — это использование лампочки. Для этого вам потребуется лампочка с подходящим номиналом (обычно 12 В) и проводники. Подключите один провод от лампочки к выходным клеммам генератора, а другой — к массе автомобиля. Запустите двигатель и проверьте, загорается ли лампочка. Если она светится ярко, это свидетельствует о том, что генератор выдает достаточное напряжение. Если лампочка тускло светится или не загорается вовсе, это может указывать на проблемы с генератором или его подключением.
Следующий метод — использование мультиметра. Этот инструмент позволяет более точно измерить выходное напряжение генератора. Установите мультиметр в режим измерения постоянного напряжения (DC) и подключите его щупы к выходным клеммам генератора. Запустите двигатель и посмотрите на показания мультиметра. Нормальное выходное напряжение для автомобильного генератора должно находиться в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже 13.5 В, это может указывать на недостаточную зарядку аккумулятора или неисправность генератора.
Также стоит обратить внимание на проверку генератора под нагрузкой. Для этого можно включить несколько электроприборов в автомобиле (например, фары, обогрев сидений, радио) и повторно измерить выходное напряжение. Если при включении нагрузки напряжение остается в пределах нормы, это говорит о том, что генератор работает исправно. Если же напряжение падает ниже 13 В, это может указывать на проблемы с генератором или его регулятором напряжения.
Кроме того, важно проверить состояние проводов и соединений. Плохие контакты или поврежденные провода могут привести к падению напряжения. Убедитесь, что все соединения надежные и не имеют коррозии. Также стоит проверить состояние ремня генератора — он должен быть натянут и не иметь повреждений.
В заключение, проверка выходного напряжения генератора — это важная процедура, которая поможет выявить возможные неисправности и обеспечить надежную работу электросистемы автомобиля. Используя лампочку, мультиметр и проверяя генератор под нагрузкой, вы сможете получить полное представление о состоянии вашего генератора.
Вопрос-ответ
Какой инструмент нужен для проверки генератора лампочкой?
Для проверки генератора лампочкой вам понадобится обычная автомобильная лампочка (например, 12V) и провода для подключения. Также может понадобиться мультиметр для более точной диагностики.
Как правильно подключить лампочку для проверки генератора?
Подключите один провод от лампочки к положительной клемме генератора, а другой провод — к его корпусу или отрицательной клемме. При запуске двигателя лампочка должна загореться, если генератор работает правильно.
Какие другие способы проверки генератора существуют?
Кроме проверки лампочкой, можно использовать мультиметр для измерения напряжения на выходе генератора. Также можно проверить зарядку аккумулятора, запустив двигатель и измерив напряжение на клеммах аккумулятора — оно должно быть в пределах 13.5-14.5 В при работающем двигателе.
Советы
СОВЕТ №1
Перед проверкой генератора с помощью лампочки убедитесь, что все соединения надежны и не имеют коррозии. Плохие контакты могут привести к неправильным показаниям и затруднить диагностику.
СОВЕТ №2
Используйте мультиметр для более точной проверки генератора. Измерьте напряжение на выходе генератора при работающем двигателе. Оно должно находиться в пределах 13.5-14.5 В. Если значение ниже, возможно, генератор нуждается в ремонте.
СОВЕТ №3
Проверьте состояние ремня генератора. Если он слишком свободный или изношенный, это может привести к недостаточной производительности генератора. Регулярно проверяйте натяжение и заменяйте ремень при необходимости.
СОВЕТ №4
Если у вас есть доступ к осциллографу, используйте его для проверки выходного сигнала генератора. Это поможет выявить проблемы с выпрямителем или обмотками, которые могут не обнаружиться при использовании простых методов проверки.
