Подключение датчика Холла к коммутатору по схеме

В статье рассмотрим подключение датчика Холла к коммутатору, что критично для корректной работы системы зажигания автомобилей. Правильное подключение предотвращает неисправности и повышает эффективность двигателя. Подробно разберем схему подключения и объясним, как с помощью имитатора проверить работоспособность коммутатора, что упростит диагностику и ремонт автомобиля.

ДХ и их функция

Датчики Холла называют шпионами в мире автомобилей за их ключевую роль в сборе информации о процессах, на основе которой принимаются решения.

Теперь информация от датчиков Холла передается не на приборную панель, а напрямую на коммутатор в бесконтактной системе зажигания (БСЗ).

Автомобильные датчики классифицируются по различным критериям. Датчики Холла занимают важное место в системах, включая датчик массового расхода топлива и регулятор положения валов.

О принципах работы датчиков Холла написано много статей. Напомним, что эффект Холла, открытый в конце XIX века, используется для запуска ракет, взлета самолетов и функционирования системы зажигания автомобилей.

Подключение датчика Холла к коммутатору по схеме вызывает интерес у специалистов в области электроники и автоматизации. Эксперты отмечают, что правильная реализация данной схемы позволяет значительно повысить эффективность работы различных устройств. Датчики Холла, реагируя на магнитные поля, обеспечивают высокую точность и быстроту срабатывания, что делает их идеальными для использования в системах управления.

При подключении важно учитывать параметры питания и совместимость с коммутатором, чтобы избежать перегрузок и обеспечить стабильную работу. Кроме того, специалисты рекомендуют тщательно проверять соединения и использовать экранирование для минимизации помех. В целом, грамотное подключение датчика Холла открывает новые возможности для оптимизации процессов и повышения надежности систем.

Подключение коммутатор ВАЗ на столе

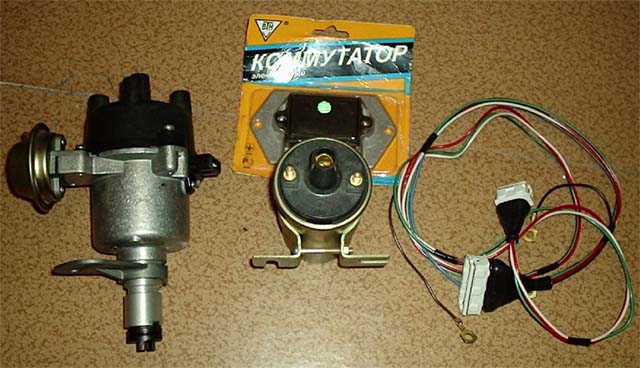

Коммутатор: обзор БСЗ

Если с ДХ все понятно, то какие же функции выполняет коммутатор? Этот прибор представляет собой электрокомпонент, обеспечивающий работу БСЗ. Для лучшего понимания функций коммутатора, рекомендуется подробнее рассмотреть БСЗ и ее схему.

Как известно, в автомобилях принято внедрять 3 системы зажигания – контактная, бесконтактная и микропроцессорная. В первой из них – КСЗ, применяется транзистор, система считается уже устаревшей, и встречается редко.

Транзисторы имеются и в БСЗ, но функционируют они по другой схеме. Несмотря на то, что БСЗ тоже имеет немало минусов, по сравнению с КСЗ она смотрится гораздо надежнее.

МСЗ (микропроцессорная) же по сравнению с БСЗ имеет немало плюсов, так как позволяет контролировать практически все параметры автомотора. А в БСЗ этого делать не получается, да и в инжекторных ДВС система без контактов выглядит несколько блекло.

Одним из явных недостатков БСЗ является несоответствие с новыми, более требовательными мерами по поддержке ЭКО. А вот МСЗ позволяет уменьшать количество выбрасываемых в атмосферу вредных веществ.

Среди основных элементов БСЗ выделяются свечи. Они устанавливаются в ГБЦ, и служат для воспламенения горючей смеси. Однако лишь с помощью свечей мотор функционировать не сможет. Тут нужен контроль положения коленвала, что позволит определить расположение поршней в цилиндрах.

На помощь приходит ДХ, функционирующий на известном эффекте. Размещен он внутри трамблера, выдает импульс, поступающий непосредственно на коммутатор.

Интересные факты

Вот несколько интересных фактов о подключении датчика Холла к коммутатору:

1. Принцип работы: Датчик Холла использует эффект Холла, который заключается в том, что при прохождении электрического тока через проводник в магнитном поле возникает перпендикулярное напряжение. Это позволяет датчику определять наличие и направление магнитного поля, что делает его идеальным для использования в коммутаторах, например, для определения положения ротора в электродвигателе.

2. Простота подключения: Подключение датчика Холла к коммутатору обычно требует всего лишь нескольких проводов: питания, заземления и сигнального выхода. Это делает его удобным для интеграции в различные схемы, включая системы управления двигателями и автоматизацию.

3. Широкий спектр применения: Датчики Холла находят применение не только в коммутаторах, но и в автомобильной электронике (например, для определения положения коленчатого вала), в бытовой технике, а также в системах безопасности и контроля доступа. Их высокая чувствительность и надежность делают их универсальными компонентами в различных электронных устройствах.

ПРОСТАЯ ПРОВОДКА ДЛЯ МОТОЦИКЛА / ИЛИ КАК УБРАТЬ ОГРАНИЧЕНИЕ ОБОРОТОВ

Основы функционирования коммутатора

Давайте рассмотрим работу коммутатора:

• Этот элемент системы зажигания увеличивает импульс до 12 В и передает его в катушку.
• Коммутатор — это простой усилитель, аналогичный конструкции на полевых транзисторах.
• В качестве инициирующего импульса используется сигнал с датчика холла (ДХ).
• В коммутаторе происходит увеличение напряжения, которое затем подается на катушку зажигания.

Схема коммутатора проста. В некоторых радиоклубах приветствуется самостоятельное создание схемы, но проще найти готовое решение.

Ключевым моментом является правильная установка коммутатора и его подключение к ДХ, иначе устройство не будет работать корректно.

Для эффективной работы коммутатора критически важны транзисторы. Их следует подбирать в соответствии с заданными параметрами, используя надежное тестовое оборудование.

Интересный факт. Коммутатор автомобиля Ваз состоит из одного основного элемента – контроллера, который интегрируется в БСЗ, прост в использовании и позволяет подключать тахометр на приборной панели.

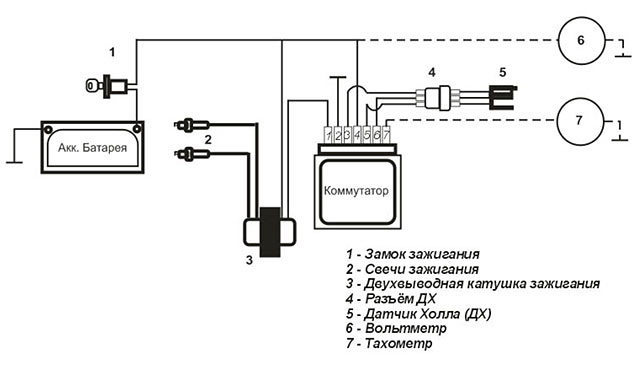

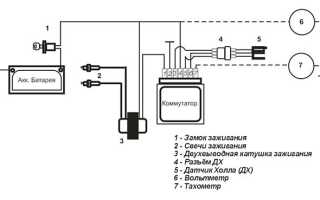

Соединение (подключение)

Коммутатор позволяет самостоятельно подключать его, однако может понадобиться замена штатной проводки. Дело в том, что придется учитывать назначение всех выводов, расположенных на колодке коммутатора. Без этого будет невозможно провести качественное подключение, да и риска вывести его из стоя не будет.

1. 1-й вывод коммутатора является выходом усиленного сигнала. Его следует подключить к катушке зажигания на плюсовой выход (второй контакт катушки, это минус).
2. 2-й и 3-й выводы коммутатора соединены между собой и служат для подключения с массой.
3. 4-й вывод служит для соединения с АКБ.
4. 5-й вывод – служит для питания (на нем постоянно 12 В).
5. 6-й вывод – удел датчик холла. Именно через него осуществляется подключение коммутатора с ДХ.

Датчик Холла A3144, обзор и подключение к Arduino

Проверка

Для предотвращения повреждения коммутатора и стабильной работы системы зажигания важно регулярно его проверять. Самый простой способ — использовать исправный узел. Если его нет, подойдет обычная лампочка.

Вот что нужно сделать:

• Подключите лампу к минусовой клемме аккумулятора.
• Соедините другой вывод лампы с первым выходом коммутатора, откуда поступает усиленный импульс.

Если лампа загорается, коммутатор исправен. В противном случае его нужно заменить.

Для более точной диагностики используйте осциллограф или мультиметр.

Другой способ проверки — имитатор, работающий по осциллографическому принципу. На вход имитатора подается импульс с коэффициентом скважности 3 и частотой 33-100 Гц, что соответствует оборотам четырехцилиндрового двигателя 500-1500 об/мин. Коэффициент скважности должен изменяться в зависимости от частоты вращения коленвала.

Имитатор — это контрольное устройство, которое не заменяет коммутатор, но эффективно проверяет его работоспособность.

Если все подключено правильно и коммутатор исправен, необходимо отрегулировать систему. Ключевой этап — установка меток для синхронной работы газораспределительного механизма и поршневой группы.

Настройка системы обычно не вызывает трудностей, особенно на отечественных автомобилях, где схемы зажигания упрощены: трамблер устанавливается в одном положении, а коммутатор не требует дополнительных настроек.

Регулировка простой системы зажигания осуществляется так:

• Отключите ДХ от питания.
• Подайте напряжение (плюс) на его минусовой вывод.
• Подключите индикатор (светодиод) между плюсовым и сигнальным выходами, добавив резистор на 2 кОм.
• Соедините плюс ДХ с кузовом автомобиля (массой).
• Медленно вращайте основание распределителя по часовой стрелке.

Искомый момент — свечение диода. В этот момент остановите вращение трамблера и зафиксируйте его.

Признаки неисправного или неправильно установленного коммутатора:

• Неполадки в работе двигателя: снижение динамики разгона, трудности с запуском, «провалы» при резком ускорении.
• «Троение» двигателя.

Основной причиной поломки часто называют «плохую массу», что может быть связано с окислением контактов или длительными ремонтами, когда автомобиль долго не использовался.

Неисправный коммутатор не передает необходимое напряжение в катушку, что делает невозможным запуск двигателя.

Существуют неисправности, при которых на коммутатор не поступает импульс, что связано с проблемами датчика Холла.

Чтобы убедиться, что причина неисправности не в коммутаторе, а в ДХ, измерьте напряжение на выходе датчика. Если датчик исправен, при проворачивании ключа маховика коленвала на приборе должно наблюдаться резкое изменение показаний (в пределах 0,2 В-12 В).

Если ДХ рабочий, его низкий порог чувствительности не должен превышать 4 В, а высокий — быть ниже 9 В.

Коммутатор имеет множество преимуществ в системе зажигания БСЗ: он увеличивает мощность двигателя, снижает расход топлива и повышает надежность работы. Главное — постоянный контроль и своевременная настройка системы.

Настройка и калибровка системы

После подключения датчика Холла к коммутатору необходимо выполнить настройку и калибровку системы для обеспечения корректной работы. Этот процесс включает в себя несколько ключевых этапов, которые помогут оптимизировать производительность устройства и повысить его точность.

1. Проверка подключения

Перед началом настройки убедитесь, что все соединения выполнены правильно. Проверьте, что выводы датчика Холла подключены к соответствующим контактам коммутатора. Обычно датчик имеет три вывода: питание (VCC), земля (GND) и выходной сигнал (OUT). Используйте мультиметр для проверки наличия напряжения на выводах питания и заземления.

2. Настройка параметров коммутатора

В зависимости от типа коммутатора, может потребоваться настройка его параметров. Для этого используйте программное обеспечение, предоставляемое производителем, или интерфейс настройки, если он доступен. Обратите внимание на следующие параметры:

• Частота опроса: Установите оптимальную частоту, чтобы обеспечить быструю реакцию системы на изменения сигнала от датчика.
• Пороговые значения: Настройте пороговые значения для активации коммутатора в зависимости от характеристик вашего датчика и условий эксплуатации.

3. Калибровка датчика Холла

Калибровка датчика Холла необходима для достижения максимальной точности измерений. Для этого выполните следующие шаги:

1. Создание эталонного поля: Используйте магнит с известными характеристиками, чтобы создать эталонное магнитное поле. Это позволит вам установить базовые значения для калибровки.
2. Сравнение показаний: Сравните показания датчика с эталонными значениями. Запишите результаты для дальнейшего анализа.
3. Настройка коэффициентов: В зависимости от полученных данных, внесите изменения в коэффициенты калибровки в программном обеспечении коммутатора.

4. Тестирование системы

После завершения настройки и калибровки системы проведите тестирование. Убедитесь, что датчик корректно реагирует на изменения магнитного поля и передает сигнал на коммутатор. Для этого можно использовать различные методы, такие как:

• Динамическое тестирование: Изменяйте расстояние до магнитного источника и наблюдайте за реакцией системы.
• Статическое тестирование: Установите фиксированное магнитное поле и проверьте стабильность показаний датчика.

5. Документация и обслуживание

Не забудьте задокументировать все настройки и результаты калибровки. Это поможет в будущем при обслуживании системы и позволит быстро выявлять и устранять возможные неисправности. Регулярно проверяйте работоспособность датчика и коммутатора, особенно в условиях, подверженных внешним воздействиям, таким как температура и влажность.

Следуя этим рекомендациям, вы сможете настроить и откалибровать систему с датчиком Холла, обеспечив ее надежную и эффективную работу в различных условиях эксплуатации.

Вопрос-ответ

Как правильно выбрать датчик Холла для подключения к коммутатору?

При выборе датчика Холла для подключения к коммутатору важно учитывать его рабочее напряжение, чувствительность и тип выходного сигнала. Убедитесь, что датчик совместим с вашим коммутатором и способен работать в условиях, в которых он будет использоваться, например, при высоких температурах или в условиях вибрации.

Какие основные шаги необходимо выполнить для подключения датчика Холла к коммутатору?

Основные шаги включают: 1) Изучение схемы подключения, чтобы понять, какие выводы датчика и коммутатора нужно соединить; 2) Подключение питания к датчику; 3) Соединение выходного сигнала датчика с соответствующим входом коммутатора; 4) Проверка правильности подключения и тестирование системы.

Что делать, если датчик Холла не работает после подключения?

Если датчик Холла не работает, проверьте правильность подключения проводов, убедитесь, что питание подается на датчик, и проверьте его на наличие повреждений. Также стоит протестировать коммутатор на работоспособность и убедиться, что нет короткого замыкания в цепи.

Советы

СОВЕТ №1

Перед началом подключения датчика Холла к коммутатору, внимательно изучите техническую документацию на оба устройства. Это поможет избежать ошибок при подключении и обеспечит правильную работу системы.

СОВЕТ №2

Убедитесь, что вы используете правильные типы проводов и разъемов, соответствующих спецификациям датчика и коммутатора. Неправильный выбор может привести к плохому контакту или повреждению оборудования.

СОВЕТ №3

При подключении датчика Холла к коммутатору следите за полярностью подключения. Неверное подключение может вызвать сбои в работе устройства или его поломку. Используйте маркировку на проводах для упрощения процесса.

СОВЕТ №4

После завершения подключения проведите тестирование системы, чтобы убедиться в правильности работы датчика и коммутатора. Это поможет выявить возможные проблемы на раннем этапе и избежать их в будущем.
