Почему выходит из строя датчик холла в трамблере

Датчик холла в трамблере критически важен для системы зажигания, обеспечивая определение положения коленчатого вала и синхронизацию работы двигателя. Он подвержен износу и поломкам, что может вызвать проблемы с запуском и работой двигателя. В этой статье рассмотрим основные причины неисправности датчика холла, а также признаки, которые помогут автомобилистам своевременно выявить проблему и предотвратить серьезные последствия.

О датчике холла подробно

Датчики холла (ДХ) используются в различных автомобильных системах для передачи информации в электросистему управления двигателем (ЭСУД) о работе мотора. Система зажигания также оснащена датчиком, контролирующим его функционирование.

ДХ определяет угол положения валов двигателя.

Интересный факт: на современных премиум-автомобилях, таких как Audi, BMW и Volkswagen, ДХ выполняет больше функций. В отличие от старых моделей с контактной системой, где ДХ используется в распределителе.

Даже на отечественных автомобилях, таких как ГАЗ 24, «восьмерка» и «девятка», устанавливаются ДХ, что позволяет модернизировать систему зажигания.

Датчик холла работает на принципе увеличения напряжения. Это чувствительный элемент, который реагирует на магнитные импульсы. При включении зажигания в системе зажигания изменяется электродвижущая сила, что активирует ДХ, коммутатор и свечи зажигания (СЗ).

ДХ улавливает импульсы, возникающие при изменении магнитного поля во время вращения распредвала. Для активации сенсора необходимо определенное значение магнитной индукции.

Чтобы понять принцип работы ДХ, представьте:

корончатую пластину с прорезями (число прорезей соответствует количеству цилиндров двигателя) на приводе трамблера;
постоянный магнит на датчике распредвала.

Процесс происходит так:

металлические лепестки пластины активируются при вращении распредвала;
это создает импульс напряжения;
он передается к катушке зажигания, где преобразуется в высоковольтный ток, вызывающий искрообразование на свечах.

С увеличением оборотов распредвала возрастает частота импульсов, отправляемых ДХ, что обеспечивает стабильную работу двигателя.

Читайте также:

Как заменить покрышку на скутере самостоятельно

Эксперты отмечают, что датчик холла в трамблере может выходить из строя по нескольким причинам. Во-первых, это связано с воздействием высоких температур, которые могут привести к перегреву и деградации материалов. Во-вторых, механические повреждения, возникающие в результате вибраций или неправильной установки, также могут негативно сказаться на работе датчика. Кроме того, коррозия контактов и загрязнение могут препятствовать нормальному функционированию устройства. Наконец, старение компонентов и их износ со временем неизбежно приводят к сбоям в работе датчика. Все эти факторы подчеркивают важность регулярного обслуживания и диагностики системы зажигания для предотвращения неисправностей.

Неправильная установка датчика Холла. Перебои в работе зажигания 2108.

Неисправности ДХ или почему умирает датчик

Итак, почему же выходит из строя ДХ? Одной из распространенных причин выхода из строя до смешного банальна. Происходит это из-за пыли и грязи, скапливаемой на детали.

Что касается контактов датчика распредвала, то их 3. Один из проводов соединяется обязательно с минусом (масса), другой – с плюсом (клеммой + АКБ), и третий – непосредственно с коммутатором.

ДХ, если он неисправен, дает об этом знать мгновенно. Сигнализирует об неисправностях датчика в первую очередь сам мотор. Он запускается гораздо дольше обычного, резко меняется количество оборотов, ДВС работает рывками даже на режиме ХХ (холостое вращение вала).

Кстати, мотор также может самопроизвольно заглохнуть в самый неподходящий момент.

Однако взять и сразу поставить под сомнение ДХ, занявшись его заменой, тоже неправильно. Придется все проверить окончательно. Для этого есть масса испытанных способов.

Одним из железных симптомов неисправности ДХ принято считать исчезновение искры на всех свечах зажигания. В таких случаях даже самый неопытный работник сервиса указывает на ДХ. И это в 99 процентах оправдывается.

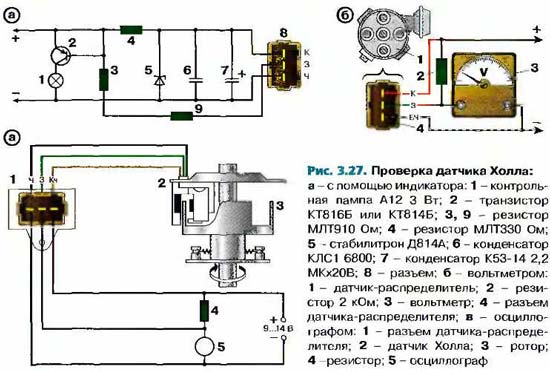

Однако есть и более конкретный способ проверки, основанный на применении имитатора. Это приспособление, копирующее работу датчика. Другими словами – такой же кусок провода с колодкой под провода и окончанием для входа свечи.

Еще несколько вариантов проверки:

Читайте также:

Как разобрать катушку зажигания современного типа

берется исправный ДХ и устанавливается (мотор работает лучше – значит, дело было в датчике);
ДХ снимается с трамблера, к нему подключается мультиметр (диапазон измерений должен быть в пределах, равных аккумуляторному значению).

Существует немало способов, позволяющих проверять ДХ, и не снимая его.

Интересную версию проверки ДХ предлагают отечественные водители. Хотя, это возможно сделать только на моделях Ваз.

Снимается одна из СЗ, кладется на мотор.
Включается зажигание, проверяется ток на бабину (катушка).
Отсоединяется главный бронепровод трамблера и подводится к основному тормозному цилиндру ГТЦ (он расположен между патрубками тормозов).

Далее выполняется следующее:

центральный контакт распределителя соединяется с минусовой клеммой АКБ отрезком какого-нибудь провода;
провод от трамблера подводится к ГТЦ.

Если проскакивает искра, значит, ДХ умирает или уже окончательно вышел из строя.

ДХ – это один из самый дешевых компонентов СЗ современного автомобиля. Стоит он примерно в районе 4-5 долларов. По этой причине есть смысл купить новый датчик и возить его всегда с собой, на всякий случай. Если в дороге умрет старый ДХ, замена его на новый не вызовет каких-либо сложностей, все под рукой.

Проверку, как и было написано выше, можно осуществить разными способами. Допустим, вы едете, и на дороге мотор стал вести себя странно. Обороты не набираются, автомобиль движется с рывками и т. д. Что делаем?

Все просто, при наличии второго, рабочего датчика:

снимается главный бронепровод;
в него вдевается рабочая свеча;
провод ставится в такое место, чтобы была заметна искра;

с трамблера снимается колодка с проводами;
в колодку вдевается новый ДХ;
включается зажигание;
берется острый нож, лезвие вдевается в прорезь ДХ и проводится по контакту.

Если искра бьет нормально, не исчезает, не появляется тоже рывками, как сама работа мотора, то никаких других проблем в системе зажигания нет. Остается только снять трамблер, и заменить умерший старый ДХ.

Замена ДХ своими руками – операция не слишком сложная, если разобраться в нюансах. Надо понимать, что алгоритм выполнения действий может отличаться, ведь трамблеры бывают разные.

Читайте также:

Стартер Ваз-2131

Например, если умер датчик на автомобиле «восьмерка», на всех ему аналогичных моделях замена проводится следующим образом:

скидывается клемма с АКБ;
скидываются бронепровода с крышки трамблера;
шланг, идущий на ВК (вакуумный регулятор) снимается;
трамблер снимается со шплинтов (держат его на шплинтах гайки);
относительно положения коленвала выставляется указатель ГРСМ;
трамблер разбирается, снимается вал;
демонтируется сам ДХ.

Проводя все вышеописанные мероприятия, надо всегда помнить главное правило автоэлектрика – поиск неисправности проводится по цепочке от АКБ до бабины зажигания. Важно четко представлять последовательность своих действий, их последствия. Опытный автомобилист берет с собой в дорогу мультиметр всегда. Этим прибором легко проверить предохранители коммутатора, сам датчик холла, соединения, разъемы и многое другое.

Причина выхода из строя датчика Холла в трамблере	Симптомы неисправности	Способы предотвращения/продления срока службы
Износ подшипников трамблера, приводящий к вибрации и ударам по датчику	Нестабильная работа двигателя, пропуски зажигания, плавающие обороты	Регулярная проверка и замена подшипников трамблера, использование качественного масла
Попадание влаги или грязи на датчик Холла	Прерывистая работа двигателя, полное отсутствие искры	Герметизация трамблера, использование защитных колпачков на датчике, своевременная очистка трамблера
Перегрев датчика Холла из-за плохой вентиляции или короткого замыкания	Нестабильная работа двигателя, перегрев трамблера	Обеспечение достаточной вентиляции трамблера, проверка проводки на наличие короткого замыкания
Механическое повреждение датчика (удары, падения)	Полное отсутствие искры, повреждения корпуса датчика	Бережная эксплуатация автомобиля, защита трамблера от механических повреждений
Старение и износ полупроводниковых элементов датчика	Постепенное ухудшение работы двигателя, пропуски зажигания	Регулярная диагностика датчика Холла, своевременная замена при обнаружении признаков износа
Перенапряжение в цепи питания датчика	Мгновенный выход из строя датчика	Проверка напряжения питания датчика, использование стабилизаторов напряжения

Интересные факты

Вот несколько интересных фактов о том, почему может выходить из строя датчик Холла в трамблере:

Электромагнитные помехи: Датчики Холла чувствительны к электромагнитным полям. Если вблизи трамблера находятся источники сильных помех, такие как высоковольтные провода или другие электрические устройства, это может привести к неправильной работе датчика и его выходу из строя.
Температурные колебания: Датчики Холла могут быть чувствительны к изменениям температуры. Высокие температуры, возникающие в моторном отсеке, могут привести к перегреву датчика, что в свою очередь может вызвать его деградацию или поломку.
Износ и загрязнение: Со временем датчик Холла может подвергаться механическому износу или загрязнению. Пыль, масло и другие загрязнения могут влиять на его работу, что может привести к неправильным показаниям или поломке. Регулярное обслуживание и чистка трамблера могут помочь продлить срок службы датчика.

Как проверить Датчик Холла. Пропала искра или пропуски зажигания

Способы диагностики и проверки датчика холла

Диагностика и проверка датчика холла в трамблере являются важными этапами в обслуживании и ремонте системы зажигания автомобиля. Датчик холла отвечает за определение положения коленчатого вала и передачу этой информации в блок управления двигателем, что критически важно для корректной работы системы зажигания. Если датчик выходит из строя, это может привести к проблемам с запуском двигателя, его нестабильной работе или полной остановке.

Существует несколько методов диагностики датчика холла, которые могут помочь определить его работоспособность. Один из самых простых способов — это визуальный осмотр. Необходимо проверить состояние проводки, разъемов и самого датчика на наличие повреждений, коррозии или загрязнений. Если видимых повреждений нет, можно перейти к более детальным методам проверки.

Для проверки работоспособности датчика холла можно использовать мультиметр. Сначала необходимо отключить разъем датчика и установить мультиметр в режим измерения сопротивления. Затем следует измерить сопротивление между выводами датчика. Обычно для исправного датчика сопротивление должно находиться в пределах 500-1000 Ом. Если значение значительно отличается от нормы, это может свидетельствовать о неисправности датчика.

Другим методом проверки является использование осциллографа. Этот инструмент позволяет визуализировать выходной сигнал датчика холла. При вращении ротора трамблера на экране осциллографа должен отображаться четкий прямоугольный сигнал. Если сигнал отсутствует или имеет искажения, это указывает на проблемы с датчиком.

Также стоит обратить внимание на работу системы зажигания в целом. Если возникают проблемы с запуском двигателя или его работой, необходимо проверить не только датчик холла, но и другие компоненты системы, такие как катушка зажигания, свечи зажигания и проводка. Иногда неисправность одного элемента может влиять на работу других, что усложняет диагностику.

Читайте также:

Как сделать диагностику инжектора через БК и другими способами

В заключение, диагностика и проверка датчика холла в трамблере — это важные процедуры, которые помогут выявить и устранить проблемы в системе зажигания. Регулярное обслуживание и внимательное отношение к состоянию датчика могут предотвратить серьезные поломки и обеспечить надежную работу двигателя.

Вопрос-ответ

Как проверить коммутатор ВАЗ? Или что делать если вышел из строя датчик холла или коммутатор?

Что такое датчик холла и какую роль он играет в трамблере?

Датчик холла — это электронный компонент, который используется для определения положения ротора в трамблере. Он генерирует электрический сигнал в ответ на магнитное поле, что позволяет системе зажигания точно определять момент искры. Это критически важно для эффективной работы двигателя.

Какие основные причины выхода из строя датчика холла?

Основные причины выхода из строя датчика холла включают перегрев, механические повреждения, коррозию контактов и электрические сбои, такие как короткое замыкание или перенапряжение. Также старение компонентов может привести к ухудшению их работы.

Как можно диагностировать неисправность датчика холла?

Для диагностики неисправности датчика холла можно использовать мультиметр для проверки его сопротивления и выходного сигнала. Также стоит обратить внимание на симптомы, такие как трудности с запуском двигателя или его нестабильная работа. Если есть подозрения на неисправность, рекомендуется обратиться к специалисту для более детальной проверки.

Советы

СОВЕТ №1

Регулярно проверяйте состояние проводки и соединений датчика холла. Изношенные или поврежденные провода могут привести к неправильной работе датчика, поэтому важно следить за их целостностью и при необходимости заменять.

СОВЕТ №2

Обратите внимание на качество топлива и масла, которые вы используете. Некачественные жидкости могут вызвать загрязнение и износ датчика холла, поэтому выбирайте проверенные бренды и следите за регулярной заменой.

СОВЕТ №3

Проводите диагностику системы зажигания. Если у вас возникают проблемы с запуском двигателя или его работой, это может быть связано с неисправностью датчика холла. Регулярная проверка системы поможет выявить проблемы на ранней стадии.

СОВЕТ №4

При замене датчика холла выбирайте оригинальные или качественные аналоги. Некачественные запчасти могут быстро выйти из строя, что приведет к дополнительным затратам и времени на ремонт.
