Как отрегулировать трамблер своими руками

Регулировка трамблера и настройка системы зажигания — ключевые этапы обслуживания автомобиля, влияющие на его производительность и экономию топлива. В этой статье мы рассмотрим, как самостоятельно отрегулировать трамблер, настроить контакты и пружины. Это поможет избежать затрат на услуги автосервиса и обеспечить надежную работу двигателя. Следуя нашим инструкциям, вы сможете улучшить работу автомобиля и продлить его срок службы.

О системе зажигания подробно

Система зажигания бензинового двигателя внутреннего сгорания (ДВС) создает искру, которая воспламеняет топливную смесь в камере сгорания. Эффективность сгорания и работа двигателя зависят от точного момента зажигания, поэтому важно установить его в оптимальное положение для стабильной работы.

Примечание. Настройка производится с использованием стробоскопа и набора ключей.

Современные автомобили обычно имеют электронные системы зажигания, не требующие регулировки. Однако для карбюраторных автомобилей с 4-тактными ДВС корректировка необходима для своевременного образования искры.

Первым признаком проблем в системе зажигания являются стуки и шумы во время движения.

4-тактный ДВС работает по следующему принципу:

• Впуск топлива.
• Такт сжатия.
• Рабочий ход, где возникает искра, воспламеняющая смесь.
• Выпуск отработанных газов.

Зажигание происходит не в момент рабочего хода, а на границе между тактом сжатия и рабочим ходом. В этот момент система зажигания генерирует искру для воспламенения топливной смеси.

Важно. Система зажигания должна создавать искру, когда поршень почти достигает верхней мертвой точки (ВМТ).

Со временем момент срабатывания системы зажигания может смещаться, что сокращает время действия искры. Промежуток между достижением ВМТ и воспламенением топлива называется опережением зажигания и определяется по шкале на коленчатом маховике.

Эксперты в области автосервиса утверждают, что регулировка трамблера — это важный процесс, который может значительно улучшить работу двигателя. Для начала необходимо подготовить автомобиль, отключив аккумулятор и сняв крышку трамблера. Затем, используя специальный инструмент, следует проверить зазоры между контактами. Опытные механики рекомендуют обращать внимание на состояние распределителя и свечей зажигания, так как их износ может негативно сказаться на работе системы зажигания. После регулировки важно провести тест-драйв, чтобы убедиться в правильности выполненной работы. Правильная настройка трамблера не только увеличивает мощность двигателя, но и способствует экономии топлива.

Регулируем угол опережения зажигания,в домашних условиях.Трамблер ваз.

УОЗ – важное при тонкой регулировке трамблера

Для того чтобы суметь грамотно отрегулировать УОЗ:

• На передке маховика находится шкала меток, нумерация которой является рядом цифр, убывающих до 0 и возрастающих.
• Штатные настройки подразумевают такое положение 1-го цилиндра, которое бы показывало его направление в сторону нулевой отметки или другими словами, в ВМТ.

В ходе увеличения оборотов ДВС УОЗ изменяется. Получившийся диапазон требует проведения собственных регулировок.

Вот, например:

• Если цилиндр смотрит в сторону цифр, находящихся левее 0, то это означает движение поршня вниз или позднее зажигание.
• Если смотрит правее – ранее зажигание или перемещение поршня вверх.

Интересные факты

Вот несколько интересных фактов о том, как отрегулировать трамблер (распределитель зажигания) своими руками:

1. Влияние на производительность: Правильная регулировка трамблера может значительно улучшить производительность двигателя. Неправильный угол опережения зажигания может привести к потере мощности, увеличению расхода топлива и даже к повреждению двигателя.

2. Использование стробоскопа: Один из самых точных способов регулировки трамблера — использование стробоскопа. Этот инструмент позволяет визуально наблюдать за моментом зажигания, что помогает точно установить угол опережения зажигания в соответствии с рекомендациями производителя.

3. Проверка на слух: Опытные механики иногда используют “слух” для настройки трамблера. Они могут определить, когда двигатель работает оптимально, по характерному звуку работы мотора. Однако этот метод требует значительного опыта и не всегда является надежным, поэтому лучше комбинировать его с другими методами.

регулировка угла зажигания, на слух)

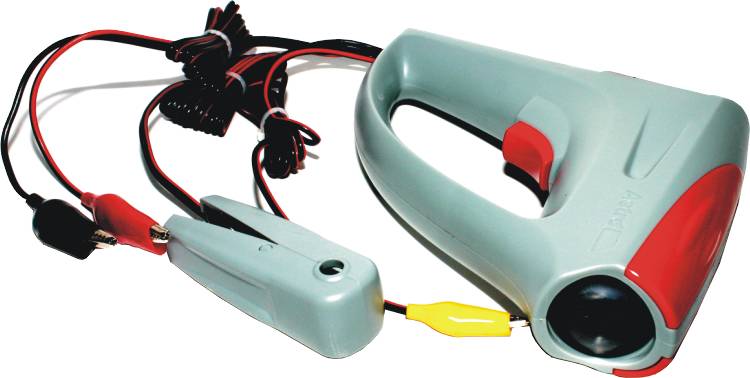

Как работать стробоскопом

Стробоскоп – прибор для определения угла опережения зажигания (УОЗ). Он генерирует короткие вспышки света, освещая шкалу на маховике и выделяя метку, соответствующую УОЗ.

УОЗ – угол опережения зажигания.

• Подключите прибор к клеммам аккумулятора, а регулятор стробоскопа к бронепроводу зажигания первого цилиндра.
• Ассистент должен нажать на педаль акселератора, увеличивая обороты двигателя.
• Направьте стробоскоп на маховик коленвала, чтобы вспышки подсветили нужное значение УОЗ в градусах. Запомните, в какую сторону от нуля расположен первый цилиндр.

Внимание. При увеличении оборотов двигателя момент искрообразования может изменяться, что не опасно, так как зажигание работает нелинейно, и с ростом оборотов в значение УОЗ вносятся поправки.

Для определения суммарного УОЗ раскрутите двигатель до 3500 оборотов в минуту, чтобы учесть поправку.

ВРОЗ – датчик, устанавливаемый на некоторых системах зажигания для корректировки значений УОЗ. Его нужно отключить перед запуском двигателя, чтобы избежать ошибок.

Отключение ВРОЗ:

• Ослабьте болт привода распределителя.
• Снимите трубку с ВРОЗ и вставьте в отверстие кусок ткани.

УОЗ можно отрегулировать самостоятельно, но нужно знать паспортные значения для каждой модели автомобиля, так как они зависят от типа двигателя, трансмиссии и модельного года.

Внимание. Чтобы определить необходимость корректировок, выясните точное паспортное значение УОЗ для вашей модели. Сравните его с текущим значением и при необходимости проведите корректировку.

Важно помнить:

• Если не удалось выяснить паспортный УОЗ, обратитесь к специалисту.

Корректировка УОЗ:

• Ослабьте привод трамблера для легкого вращения распределителя.
• Вращая бегунок, установите раннее зажигание влево, позднее вправо.
• Запустите двигатель.
• Аккуратно вращайте трамблер и проверяйте положение метки с помощью стробоскопа.
• Как только метка окажется в нужном положении, зафиксируйте трамблер винтом.

Примечание. Установка УОЗ может быть затруднительной. Можно попробовать установить распределитель «на глаз», например, для Chevrolet это 34 или 36 градусов для стабильного режима.

После предварительной установки УОЗ отпустите педаль акселератора и дождитесь холостых оборотов. Затем снова проверьте УОЗ для определения метки оптимального угла на холостом ходу.

Закрепите фиксатор после успешной регулировки.

Некоторые нюансы:

• При работе с системой зажигания очищайте элементы и заменяйте старые детали.
• Шкала на звездочке коленвала должна быть хорошо видна. Пометьте белой краской центральную риску, соответствующую верхней мертвой точке (ВМТ).
• Соблюдайте меры безопасности: работая с запущенным двигателем, надевайте защитные перчатки и закрытую обувь.

Регулировка УОЗ на дизельных двигателях также проста. Эффективная работа дизельного двигателя возможна только при полном сгорании топлива, и неправильная установка УОЗ может вызвать проблемы.

Примечание. Основное отличие дизельных систем – отсутствие системы зажигания. Остальные этапы остаются одинаковыми.

На автомобилях с газобаллонным оборудованием установка УОЗ выполняется индивидуально и проще, чем на бензиновых или дизельных системах, так как газ сгорает до открытия выпускных клапанов.

Владельцам автомобилей с ГБО рекомендуется приобрести вариатор – устройство для автоматической регулировки УОЗ. Он не входит в комплект с ГБО и требует отдельной покупки.

Существует множество моделей вариаторов, и выбрать подходящий несложно. Установка осуществляется путем подключения к датчику коленвала, после чего устройство контролирует показания. В зависимости от модели, корректировка УОЗ может происходить либо за счет оборотов двигателя, либо с помощью прибора. Вариатор активируется сразу после включения ГБО.

На подержанных автомобилях УОЗ легко сбивается. Ослабление пружин, проточки и проблемы с трамблером могут вызвать сложности, и автомобиль начинает «тупить».

Примечание. Если пружины ослабляются еще больше, автомобиль может «лететь», но при трогании и переключении передач двигатель издает неприятные звуки, что сигнализирует о возможной опасности эксплуатации.

В этом случае стробоскоп поможет снять характеристику ЦРОЗ. Для этого выполните следующие шаги:

• Отсоедините ВРОЗ.
• Заглушите соединение карбюратора с ВРОЗ.
• Установите начальный УОЗ.
• Если на звездочке коленвала нет шкалы, нарисуйте маркером три точки, соответствующие 5, 10 и 15 градусам относительно заводской метки.
• Прогрейте двигатель.
• Установите нужные обороты, измерьте УОЗ с помощью стробоскопа и запишите данные.
• Сравните график с заводской инструкцией.
• Если характеристики отличаются, откорректируйте натяжение мягкой пружины.
• Снова снимите характеристику ЦРОЗ.
• Если результат снова не соответствует, повторите процедуру.

Вторую пружину можно не трогать, хотя в некоторых случаях ее также регулируют по необходимости.

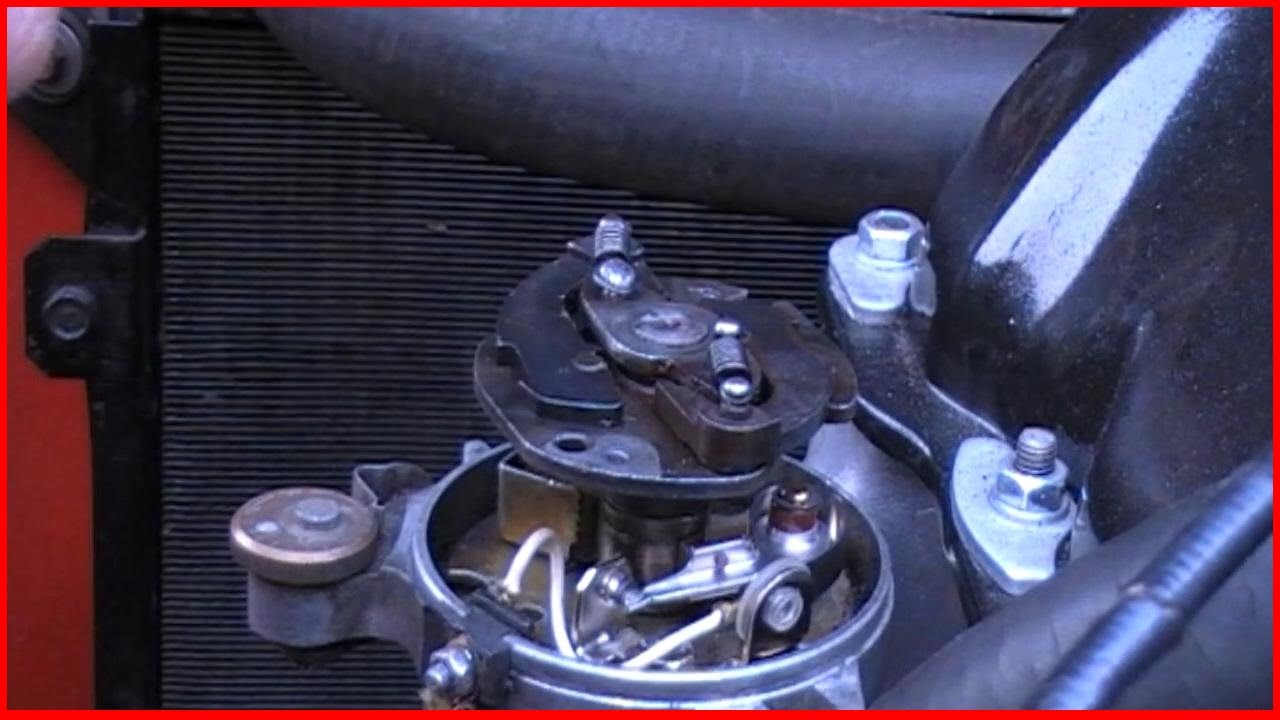

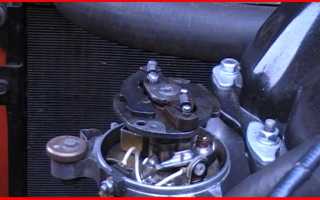

Регулировка контактов

Зазор контактов прерывателя трамблера измеряется автотестером или специальным щупом. Очевидно, что контакты должны стоять в положении разомкнутости.

Алгоритм проведения регулировки своими руками на «семерке»:

Примечание. Желательнее, чтобы трамблер был демонтирован с ДВС. Так провести регулировку будет значительно легче.

• Если трамблер с машины не снимается, надо провернуть коленвал в положении вершины.

Другими словами, повернуть следует до тех пор, пока упор контакта не окажется на верху кулачка валика.

• Дальше нужно проверить зазор. Если он в пределах 0,35-0,45 мм, все в порядке. Если нет, придется регулировать.
• Винт-фиксатор контактной группы ослабляется отверткой.
• Ослабляется также спецрегулировочный фиксатор.
• Бегунок для удобства лучше снять.
• Далее переместить контакт-пластину, выставить нужный зазор и все обратно затянуть.

Внимание. Ослабляя и затягивая фиксаторы контактов, следует быть крайне осторожным. Сильно нажимать на них не рекомендуется, так как легко повреждается подвижная пластинка.

Интересные моменты, касательно контактов приведены в таблицах ниже.

Установка зажигания на слух без стробоскопа и СТО. Как выставить угол опережения зажигания

Ток не проходит через контакты прерывателя

Не размыкаются контакты прерывателя

Узнав, как отрегулировать трамблер и систему зажигания автомобиля, можно не беспокоиться о запуске двигателя. Он будет всегда заводиться хорошо, даже зимой.

Проверка состояния и замена свечей зажигания

Перед тем как приступить к регулировке трамблера, важно убедиться, что свечи зажигания находятся в хорошем состоянии. Свечи зажигания играют ключевую роль в процессе зажигания смеси топлива и воздуха в цилиндрах двигателя. Если они изношены или загрязнены, это может привести к неправильной работе двигателя и затруднениям в регулировке трамблера.

Первым шагом в проверке состояния свечей зажигания является их визуальный осмотр. Для этого необходимо снять провода зажигания и открутить свечи с помощью специального ключа. Обратите внимание на следующие моменты:

• Цвет изолятора: Идеальная свеча имеет светло-коричневый или серый цвет. Если изолятор черный и покрыт сажей, это может указывать на богатую смесь или проблемы с системой зажигания. Если он белый или имеет коричневые пятна, это может свидетельствовать о перегреве свечи.
• Зазор между электродами: Зазор между центральным и боковым электродами должен соответствовать рекомендациям производителя. Измерьте его с помощью щупа. Если зазор слишком большой или маленький, это может привести к проблемам с зажиганием.
• Наличие трещин или повреждений: Осмотрите свечи на наличие трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, свечи необходимо заменить.

Если свечи зажигания требуют замены, выбирайте качественные изделия, соответствующие спецификациям вашего автомобиля. Установка новых свечей должна производиться с соблюдением рекомендаций по моменту затяжки, чтобы избежать повреждений резьбы в головке блока цилиндров.

После установки новых свечей зажигания рекомендуется произвести их обкатку. Это поможет убедиться, что свечи работают корректно и обеспечивают стабильное зажигание. Для этого запустите двигатель и дайте ему поработать на холостом ходу несколько минут, затем проверьте работу на различных оборотах.

Регулярная проверка и замена свечей зажигания — это важный этап в обслуживании автомобиля, который поможет избежать проблем с запуском и работой двигателя, а также упростит процесс регулировки трамблера.

Вопрос-ответ

Как понять, что трамблер нуждается в регулировке?

Сигналами о необходимости регулировки трамблера могут быть нестабильная работа двигателя, повышенный расход топлива, затрудненный запуск или неравномерная работа на холостом ходу. Если вы заметили эти симптомы, стоит проверить трамблер.

Какие инструменты понадобятся для регулировки трамблера?

Для регулировки трамблера вам понадобятся: отвертки (плоская и крестовая), динамометрический ключ, стробоскоп (для проверки угла опережения зажигания), а также мультиметр для проверки электрических соединений.

Можно ли отрегулировать трамблер без специального оборудования?

Хотя можно выполнить базовую регулировку трамблера без специального оборудования, для точной настройки угла опережения зажигания рекомендуется использовать стробоскоп. Это позволит добиться более точных результатов и улучшить работу двигателя.

Советы

СОВЕТ №1

Перед началом регулировки трамблера обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические параметры и рекомендации, которые помогут избежать ошибок при настройке.

СОВЕТ №2

Используйте качественные инструменты для работы. Неправильные или изношенные инструменты могут привести к повреждению деталей трамблера или даже к неправильной настройке, что негативно скажется на работе двигателя.

СОВЕТ №3

Перед регулировкой обязательно проверьте состояние свечей зажигания и проводов. Если они изношены или загрязнены, это может повлиять на работу трамблера и привести к неправильной настройке.

СОВЕТ №4

После завершения регулировки обязательно проведите тест-драйв. Это поможет убедиться, что все работает правильно и двигатель функционирует без перебоев. Если возникают проблемы, возможно, потребуется повторная настройка.

Перед тем как приступить к регулировке трамблера, важно убедиться, что свечи зажигания находятся в хорошем состоянии. Свечи зажигания играют ключевую роль в процессе зажигания смеси топлива и воздуха в цилиндрах двигателя. Если они изношены или загрязнены, это может привести к неправильной работе двигателя и затруднениям в регулировке трамблера.

Первым шагом в проверке состояния свечей зажигания является их визуальный осмотр. Для этого необходимо снять провода зажигания и открутить свечи с помощью специального ключа. Обратите внимание на следующие моменты:

• Цвет изолятора: Идеальная свеча имеет светло-коричневый или серый цвет. Если изолятор черный и покрыт сажей, это может указывать на богатую смесь или проблемы с системой зажигания. Если он белый или имеет коричневые пятна, это может свидетельствовать о перегреве свечи.
• Зазор между электродами: Зазор между центральным и боковым электродами должен соответствовать рекомендациям производителя. Измерьте его с помощью щупа. Если зазор слишком большой или маленький, это может привести к проблемам с зажиганием.
• Наличие трещин или повреждений: Осмотрите свечи на наличие трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, свечи необходимо заменить.

Если свечи зажигания требуют замены, выбирайте качественные изделия, соответствующие спецификациям вашего автомобиля. Установка новых свечей должна производиться с соблюдением рекомендаций по моменту затяжки, чтобы избежать повреждений резьбы в головке блока цилиндров.

После установки новых свечей зажигания рекомендуется произвести их обкатку. Это поможет убедиться, что свечи работают корректно и обеспечивают стабильное зажигание. Для этого запустите двигатель и дайте ему поработать на холостом ходу несколько минут, затем проверьте работу на различных оборотах.

Регулярная проверка и замена свечей зажигания — это важный этап в обслуживании автомобиля, который поможет избежать проблем с запуском и работой двигателя, а также упростит процесс регулировки трамблера.
