Как проверить крышку трамблера самостоятельно

В этой статье рассмотрим, как проверить крышку трамблера на пробой — важный шаг в диагностике проблем с двигателем. Если двигатель «троит» или работает нестабильно, причиной может быть утечка искры в распределителе, и крышка трамблера часто становится источником этой проблемы. Освоив простые методы проверки, вы сможете выявить неисправность и предотвратить более серьезные поломки, что сэкономит время и деньги на ремонте.

Немного про трамблер

Трамблер — ключевой элемент системы зажигания, и его крышка часто становится источником проблем. Рассмотрим подробнее.

Этот механизм определяет момент появления ВСКВ импульсов и распределяет электрозажигание по цилиндрам двигателя, будь то инжекторный или карбюраторный.

Трамблер, или распределитель зажигания, отличается наличием быстроизнашивающихся деталей. Его состояние влияет на расход топлива, запуск двигателя, динамику автомобиля и уровень токсичности выхлопа.

Основные функции трамблера сводятся к двум задачам:

Размыкание первичной цепи для создания импульсов в катушке.
Равномерное распределение тока между цилиндрами двигателя.

Трамблер также важен благодаря компонентам, которые регулируют угол опережения зажигания (УОЗ) в зависимости от режимов работы двигателя.

Существуют признаки неисправности распределителя. Перед ремонтом стоит проверить крышку, так как она критически важна. Диагностика крышки поможет выявить причину неисправности.

Признаки проблем с распределителем:

Странные дергания автомобиля во время движения.
Сложности с запуском двигателя или его полное отсутствие.
Неожиданный рост расхода топлива.
Медленный набор скорости.

Наличие одного из этих симптомов не всегда указывает на неисправность трамблера, но проверка механизма в таких случаях необходима.

Наиболее распространенные проблемы:

Читайте также:

Как смазать подшипник генератора или заменить его

Прогар бегунка.
Поломка контактной группы.
Микротрещины или макротрещины в крышке.
Неисправность регулятора Холла.
Поломка подшипника.
Наличие масла внутри трамблера.

Все эти проблемы требуют замены поврежденных компонентов, хотя бывают и исключения.

Проверка крышки трамблера самостоятельно может быть полезным навыком для автолюбителей. Эксперты рекомендуют начать с визуального осмотра: необходимо убедиться в отсутствии трещин, повреждений или коррозии. Если крышка выглядит изношенной, ее стоит заменить. Далее следует проверить контакты внутри крышки на наличие загрязнений или окисления. Для этого можно использовать мягкую щетку или специальный очиститель. Также важно убедиться, что крышка плотно прилегает к трамблеру и не имеет зазоров, которые могут привести к утечке искры. В случае возникновения проблем с запуском двигателя или его работой, стоит обратить внимание на состояние крышки трамблера, так как она может быть причиной неисправностей.

Как проверить крышку трамблера и высоковольтные провода

Крышка и признаки ее неисправности

Отдельно выступают симптомы, которые явно указывают на проблемы с крышкой. Опытные автомобилисты их сразу различают.

«Троение» силовой установки во время движения автомашины, особенно в сырую, дождливую погоду.
Обороты по ходу движения не набираются.
Увеличение вышеописанных симптомов после езды автомашины по лужам.

Самостоятельный ремонт и наладка автомобильных комплектующих в любом случае намного лучше, чем полная переборка машины или замена дорогостоящих запчастей. Крышку трамблера желательно осмотреть самому под хорошим освещением.

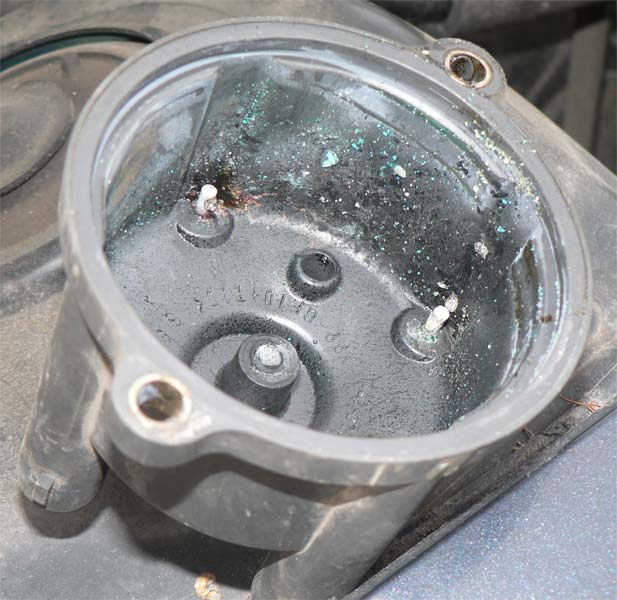

Следы от пробоев, налет, посредственное состояние покрытия, наличие влаги или конденсата внутри распределителя – все это может свидетельствовать о неисправности крышки.

Сами микротрещины могут и не виднеться с первого раза, но их наличие уже достаточно для некорректного функционирования автомобиля.

Устранение дефектов – это ответственный процесс. В случае с крышкой распределителя эпизодически можно покрывать поверхность герметиком на основе силикона или убирать налет с контактов. Но если неисправности более сложного характера, поможет только полная замена крышки.

Признак неисправности крышки трамблера	Метод проверки	Результат и вывод
Наличие трещин или повреждений изоляции	Визуальный осмотр	Трещины, обугливание, повреждения изоляции – замена крышки
Наличие загрязнений (пыль, масло)	Визуальный осмотр, протирание чистой тканью	Загрязнения – очистка, при сильном загрязнении – замена
Высокое сопротивление между контактами	Проверка мультиметром в режиме измерения сопротивления	Высокое сопротивление (значительно выше нормы, указанной в документации на трамблер) – замена крышки
Пробой изоляции между контактами	Проверка мультиметром в режиме измерения сопротивления (между контактами и корпусом)	Пробой изоляции (нулевое сопротивление) – замена крышки
Неравномерный зазор между контактами и бегунком	Измерение щупом	Неравномерный зазор (значительно отличается от нормы) – регулировка или замена крышки

Интересные факты

Вот несколько интересных фактов о том, как проверить крышку трамблера самостоятельно:

Читайте также:

Стартер Lada Priora

Визуальный осмотр: Один из самых простых способов проверки крышки трамблера — это визуальный осмотр на наличие трещин, повреждений или признаков коррозии. Даже небольшие трещины могут привести к утечке искры и, как следствие, к проблемам с запуском двигателя или его работой.
Проверка на наличие влаги: Влага может стать причиной плохого контакта и искрения. Чтобы проверить крышку трамблера на наличие влаги, можно использовать сжатый воздух или просто высушить ее, а затем протестировать двигатель. Если проблема исчезнет, это может указывать на необходимость замены крышки или улучшения герметичности.
Использование мультиметра: Для более точной диагностики можно использовать мультиметр для проверки сопротивления контактов внутри крышки трамблера. Нормальные значения сопротивления должны быть в пределах 1-5 кОм. Если сопротивление значительно выше или ниже, это может указывать на неисправность крышки или проводов.

Эти простые методы помогут вам самостоятельно оценить состояние крышки трамблера и выявить возможные проблемы.

Не заводится ваз 2107. Наглядно показываю как пробивает крышку трамблера и как ее проверить

Замена крышки

Замена крышки не требует особых усилий, но требует внимательности. Мелкие детали могут оказаться критичными для новичка, занимающегося ремонтом автомобиля самостоятельно. Например, неправильное подключение бронепроводов к цилиндрам приведет к их неработоспособности.

Последовательность подключения бронепроводов обычно указана на двигателе или в руководстве по эксплуатации. Опытные мастера рекомендуют делать пометки на проводах во время замены.

В документации для некоторых моделей указано местоположение только одного бронепровода, идущего к первому цилиндру. Остальные провода устанавливаются в обратном порядке вращения коленчатого вала.

Процедура занимает не более 30 минут. Стоимость новой крышки составляет около 5 тысяч рублей. После замены рекомендуется обработать бронепроводы и поверхность крышки специальным составом, снижающим риск попадания влаги.

При замене крышки или бегунка снимать трамблер не нужно. Крышка снимается после отключения всех бронепроводов.

Исследование крышки и наладка

Исследование крышки проводится, как и говорилось выше, очень внимательно. Подробнее об этом говорится в видео ниже, а пока представим анализ популярных неисправностей крышки.

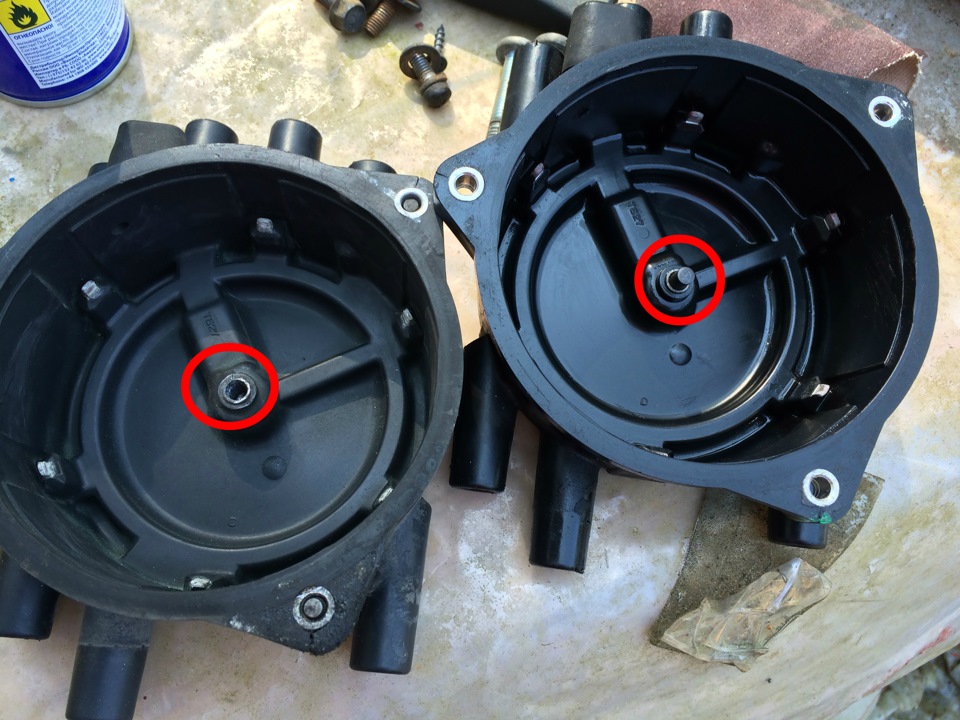

Как правило, одна из самых распространенных дефектов крышки находится в том месте, где втыкается центральный бронепровод. Это место сильно корродирует. Виною становится электро-химическая коррозия. Во втулке провода имеется алюминиевая составляющая. Коррозия доходит в большинстве случаев и до нее, что становится дополнительным препятствием для нормального искрообразования.

Примечание. Если по каким-либо причинам новую крышку приобрести не удается, можно при такой ситуации высверлить алюминиевую втулку. Затем поставить новую, заказанную у токаря.

Контактный уголек, который можно увидеть, перевернув крышку, тоже надо проверить. Если он не сохранил изначальную подвижность, двигается с трудом, заклинивает от наличия грязи, это тоже становится лишней преградой для нормального искрообразования. Тут уж искре надо прошибать еще и этот зазор, который может достигать и больших размеров.

Читайте также:

Из-за чего возникает перегрев топливного насоса

Внимательно осматриваются зоны между контактами. Сюда часто попадает грязь, состоящая из выгоревших латунных контактов. Понятно, что такая поверхность будет крайне плохо проводить ток, а если еще добавиться вода, то искра пойдет куда глаза глядят, но только не в свечу. Появляется вода, обычно в холодную погоду, после кратковременных вылазок за город, хотя в летний дождливый день она тоже легко попадает внутрь трамблера через старую крышку. Решение простое – надо протереть грязь тряпкой.

Случается, такое что искра пробивает себе дорожку из-за этой грязи на другой контакт. В этом случае надо зачистить дорожку до полной ликвидации, чтобы искра шла правильно. На завершающем этапе проверяется, как работают бронепровода и свечи загрязненных контактов. Случается, что в свече или проводе одновременно имеется дефект – лихо особняком не ходит.

Контакты в крышке осматривать надо крайне внимательно. Если наблюдается ситуация, при которой контакты выгорают хотя бы на 1 мм, это уже 100-процентное снижение мощности ДВС на 8-10 пунктов. Если приплюсовать к этому еще и нагар, то пробой крышки или бегунка не за горами.

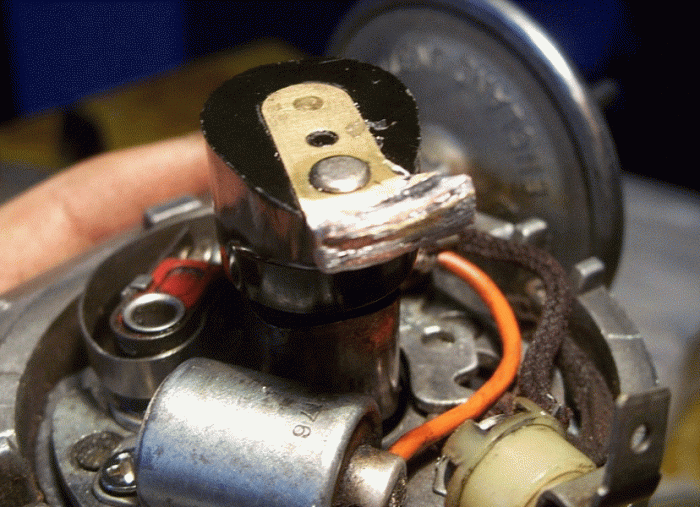

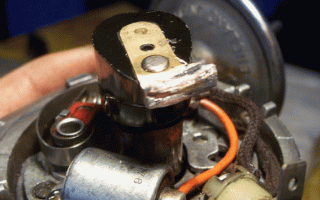

Устранить данную проблему можно следующим образом – напаять медный 1-миллиметровый провод сверху и снизу по самому краю контакта бегунка. Также можно выдвинуть немного медные провода вперед на 1 мм, обеспечивая тем самым приближение контакта.

Чем тоньше зазор, тем мощнее становится искра. Это надо знать.

Паяя провод, нельзя забывать о том, что олово коррозирует сильнее, чем любая медь. Лучше будет под контактом проделать заранее напильником канавку точно под диаметр провода.

После такой операции крышка трамблера получает как бы новую жизнь. Важно только обновленный бегунок правильно посадить на законное место. Можно проверить работу привода трамблера, провернув его несколько раз после модернизации. Никаких застреваний или затруднений быть не должно.

Проверка проводки, а вернее того, как они сидят на каретке. Понятно, что все должно быть закреплено надежно. Если понадобится, то проводные контакты следует зачистить от ржавчины и окисей. Особенное внимание следует обратить не только на плюс-контакт, но и на минус. На некоторых иномарках, таких как Лэнд Ровер, например, трамблер имеет контактные минусовые провода в виде сплетенной медной жилки, упрятанной в тканевую защиту. Напротив, трамблеры российских автомоделей выполнены из ряда вон плохо – контактные провода жестки, и быстро рвутся.

Проверка крышки распределителя должна проводиться регулярно. Отправляясь в дальнюю дорогу особенно важно проводить диагностику всех компонентов автомобиля. Напоследок посмотрите видео о том, как проверить крышку на пробой.

Читайте также:

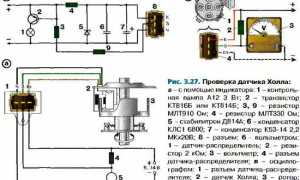

Почему выходит из строя датчик холла в трамблере

Как проверить бегунок быстро не снимая с авто

Проверка проводов и контактов трамблера

Перед тем как приступить к проверке крышки трамблера, важно убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: мультиметр, отвертка, чистящие средства (например, изопропиловый спирт), а также защитные перчатки и очки для безопасности.

Первым шагом в проверке проводов и контактов трамблера является визуальный осмотр. Снимите крышку трамблера, аккуратно открутив крепежные винты. Обратите внимание на состояние крышки: она не должна иметь трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, возможно, потребуется замена крышки.

Далее проверьте состояние проводов, идущих от трамблера к свечам зажигания. Убедитесь, что провода не имеют видимых повреждений, таких как обнаженная изоляция или перегибы. Если провода выглядят изношенными, их следует заменить, так как это может привести к плохому контакту и сбоям в работе двигателя.

Теперь перейдите к проверке контактов внутри крышки трамблера. Используйте мультиметр, чтобы измерить сопротивление на каждом контакте. Для этого установите мультиметр в режим измерения сопротивления (Ом). Проверьте каждый контакт, прикоснувшись к нему щупами мультиметра. Нормальное значение сопротивления должно быть в пределах 0,5-1,5 Ом. Если вы получаете значения, значительно превышающие эти пределы, это может указывать на коррозию или плохой контакт.

Если вы обнаружили коррозию на контактах, аккуратно очистите их с помощью чистящего средства и мягкой щетки. После очистки проверьте контакты снова с помощью мультиметра. Если сопротивление все еще высокое, возможно, потребуется заменить крышку трамблера.

Не забудьте также проверить центральный контакт, который соединяет крышку трамблера с распределителем. Он должен быть чистым и не иметь коррозии. Если контакт поврежден, это может привести к сбоям в работе системы зажигания.

После завершения проверки и очистки всех контактов и проводов, установите крышку трамблера обратно на место, убедившись, что все крепежные винты надежно затянуты. Запустите двигатель и проверьте его работу. Если двигатель работает стабильно, значит, проверка прошла успешно.

Вопрос-ответ

Каковы основные признаки неисправности крышки трамблера?

Основные признаки неисправности крышки трамблера включают затрудненный запуск двигателя, неровную работу на холостом ходу, потерю мощности при ускорении и появление искр или трещин на крышке. Если вы заметили эти симптомы, стоит проверить крышку трамблера.

Какие инструменты понадобятся для проверки крышки трамблера?

Для проверки крышки трамблера вам понадобятся: отвертка для снятия крышки, мультиметр для проверки электрических соединений, а также чистая тряпка для удаления грязи и отложений. В некоторых случаях может потребоваться специальный инструмент для проверки зазоров между контактами.

Как правильно снять крышку трамблера для проверки?

Чтобы снять крышку трамблера, сначала отключите аккумулятор для безопасности. Затем аккуратно открутите винты или зажимы, удерживающие крышку, и снимите ее, стараясь не повредить проводку. После этого осмотрите внутреннюю часть на наличие трещин, загрязнений или коррозии.

Советы

СОВЕТ №1

Перед началом проверки крышки трамблера убедитесь, что двигатель отключен и ключ зажигания вынут. Это обеспечит вашу безопасность и предотвратит случайный запуск двигателя во время работы.

СОВЕТ №2

Осмотрите крышку трамблера на наличие трещин, повреждений или признаков коррозии. Даже небольшие дефекты могут привести к плохому контакту и сбоям в работе двигателя. Если вы заметили какие-либо повреждения, замените крышку.

СОВЕТ №3

Проверьте состояние контактов внутри крышки трамблера. Они должны быть чистыми и не иметь окисления. Если контакты загрязнены, аккуратно очистите их с помощью изопропилового спирта и мягкой ткани.

СОВЕТ №4

После проверки и очистки крышки трамблера, убедитесь, что она правильно установлена и надежно закреплена. Неправильная установка может привести к утечкам искры и проблемам с запуском двигателя.
