Как отрегулировать иглу на карбюраторе мотосредства

Правильная настройка иглы на карбюраторе — ключевой аспект для оптимальной работы мотосредства, будь то мотоцикл или скутер. В этой статье рассмотрим процесс регулировки игольчатого клапана, влияющего на подачу топлива в различных режимах работы двигателя. Вы узнаете, как выполнить переходную и полную корректировку, что поможет улучшить производительность, снизить расход топлива и продлить срок службы двигателя.

Канавки иглы, как способ настройки

Перед началом процедуры обратите внимание на винт, регулирующий качество топливовоздушной смеси (ТВС). Если результат не удовлетворяет, следующим шагом будет регулировка иглы.

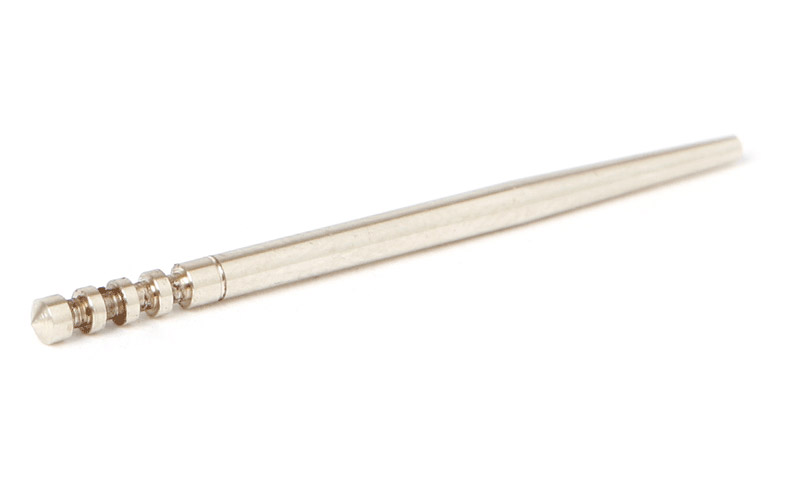

На игле, в зависимости от модели, есть пять канавок и запирающее кольцо, фиксирующееся в центральной части. Это обеспечивает оптимальную настройку ТВС. Если стандартная регулировка не подходит или сбилась, кольцо можно переместить. Изменение положения кольца или канавок позволяет регулировать дозу подаваемого горючего.

Например, если стопорное кольцо поднимается на уровень вверх, игла опускается, увеличивая перекрытие канала подачи горючего. Это изменяет соотношение в ТВС: бензина становится меньше, а воздуха больше. Таким образом, поднятие кольца обедняет смесь и наоборот.

Слишком богатая или бедная топливовоздушная смесь негативно сказывается на работе двигателя. Это можно заметить по состоянию свечей зажигания, которые сигнализируют о ненормальном составе смеси.

Регулировка иглы на карбюраторе мотосредства является важной процедурой, которая напрямую влияет на эффективность работы двигателя. Эксперты рекомендуют начинать с изучения инструкции к конкретной модели карбюратора, так как разные устройства могут иметь свои особенности. В процессе регулировки необходимо учитывать, что игла отвечает за подачу топлива в зависимости от положения дроссельной заслонки.

Специалисты советуют сначала установить иглу в среднее положение, а затем проводить тестовые запуски и наблюдать за работой двигателя. Если мотор работает нестабильно или проявляет признаки недостатка мощности, иглу следует опустить для увеличения подачи топлива. В случае, если двигатель “захлебывается”, иглу поднимают. Важно помнить, что мелкие изменения могут существенно повлиять на работу, поэтому регулировку стоит проводить постепенно, фиксируя каждое изменение.

Регулировка карбюратора бензокосы тип 2. Скрытый регулировочный винт #ВикторПолев

Подготовка к регулировке

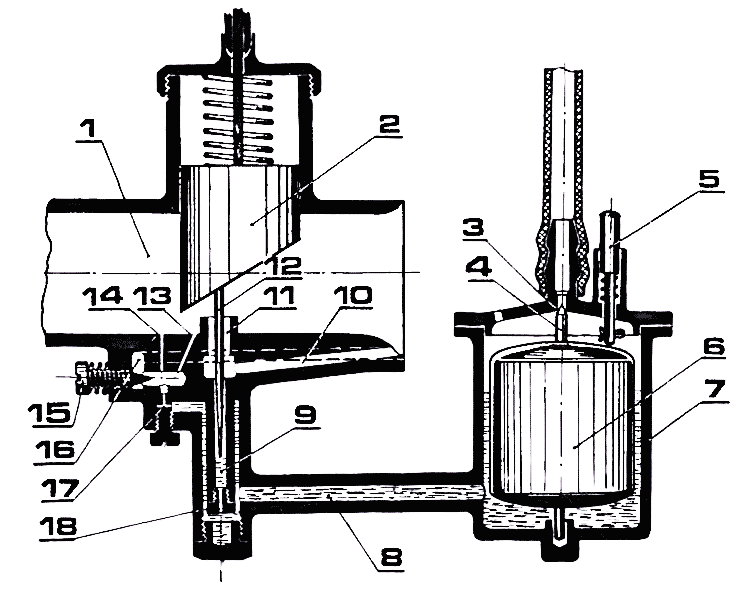

Устанавливаемые на 2-тактные двигатели карбы, практически схожи в конструкции. Будь это мотоцикл или скутер, карбюратор у них аналогичный. В частности, это касается и настройки иголки, регулирующей качество ТВС.

Перед началом корректировки иглы надо проверить, как работает воздушный фильтр. Важно протестировать, нет ли проблем в системе выхлопа. Не менее важно проверить, как установлено навесное оборудование, нет ли течи горючего и т. д.

Особенно рекомендуется осмотреть жиклёры. Часто они забиваются, и качество ТВС оставляет желать лучшего.

Алгоритм проведения регулировки выглядит так.

1. Сначала надо выровнять уровень горючего в камере карба. Подъём поплавка устанавливается согласно конкретному мануалу. Помните, что корректность наладки определяет грамотные действия и дальше.
2. Обратить внимание на работу транспортного средства при закрытом дросселе. Особо акцентировать внимание на режиме ХХ. Дело в том, что именно этот режим функционирует практически в каждой экспозиции заслонки.
3. ХХ надо регулировать с помощью жиклёров соответствующего типа, шурупчиком качества/количества ТВС. Жиклёр сидит на корпусе карба, открывать специально доступ к нему не надо – достаточно вынуть поплавковую камеру.

Интересный момент. Винт качества изготавливается из латуни и установлен снаружи карба, на левой его стороне. Винт, регулирующий количество ТВС – стоит выше регулятора качества.

1. Нужно с помощью регулятора качества ТВС наладить устойчивый цикл ХХ. Вращать надо от положения 0.
2. Одновременно настроить величину оборотов ХХ.

Интересные факты

Вот несколько интересных фактов о регулировке иглы на карбюраторе мотосредств:

1. Влияние на смесь: Регулировка иглы карбюратора напрямую влияет на соотношение воздуха и топлива в смеси. Правильная настройка иглы позволяет добиться оптимальной работы двигателя, улучшая его мощность и экономичность. Неправильная настройка может привести к перегреву, потере мощности или увеличенному расходу топлива.

2. Разные режимы работы: Игла карбюратора отвечает за подачу топлива в различных режимах работы двигателя. Например, при открытии дроссельной заслонки на больших оборотах игла должна быть настроена так, чтобы обеспечить достаточное количество топлива для максимальной производительности. В то же время, в режиме холостого хода игла должна быть настроена для экономии топлива и стабильной работы.

3. Проблемы с запуском: Неправильная регулировка иглы может привести к трудностям с запуском мотосредства. Если игла установлена слишком высоко, это может вызвать обогащение смеси, что затруднит запуск. С другой стороны, слишком низкая установка иглы может привести к обеднению смеси, что также негативно скажется на запуске и работе двигателя.

Эти факты подчеркивают важность правильной регулировки иглы карбюратора для обеспечения эффективной работы мотосредств.

Карбюратор бензопилы, бензотриммера и других. Регулировка иглы. Самый простой способ #ВикторПолев

Настройка в переходном режиме

Промежуточный режим работы карбюратора — это состояние с открытой заслонкой на 0-25%. Для стабильной работы силовой установки в этом режиме нужно отрегулировать холостой ход и положение заслонки.

В автомобильных системах в переходном режиме активируется ускоритель, который управляется независимой пружиной. Для настройки можно изменить жесткость пружины и размеры жиклеров, обычно корректируя два или три элемента.

Промежуточный режим характеризуется частичным открытием заслонки — 25% или 50%. Достаточно немного изменить зазор и провести притирку.

Изменение калибра клапана требует корректировки шага настройки, который составляет около 0,01 мм. Для настройки иглы нужно изменить её положение в зависимости от необходимости уменьшить или увеличить подачу топлива.

В некоторых случаях полезно заменить деталь на более остроконечную с коническим профилем.

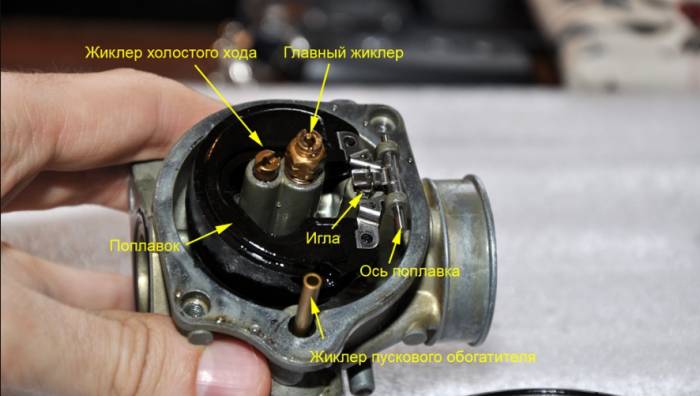

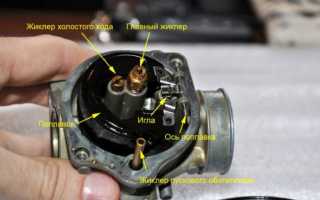

Чтобы получить доступ к игле, достаточно открыть крышку, не снимая поплавковую камеру. Если работа выполняется на мотоцикле, лучше демонтировать карбюратор.

Настройка в системе полного открытия

Другими словами, в режиме открытия заслонки на 75 или 100 процентов. С помощью изменения основного, главного жиклёра, можно добиться этого. Доступ к жиклёру обеспечивается с внешней стороны карба, но нужно снять сливную пробку камеры.

Чтобы определить, грамотно ли была проведена регулировка, надо прислушаться. При наличии достаточного опыта можно определить на слух, как отрегулирован карб. Если опыта маловато, то надо смотреть на свечи.

Делается это так.

1. Совершается пробная поездка с педалью газа, вдавленной до упора (на максимально возможной скорости, но без фанатизма).
2. Через полчаса после открытия заслонки, остановить силовую установку.
3. Поставить транспорт на «нейтралку», снять и осмотреть свечу зажигания.

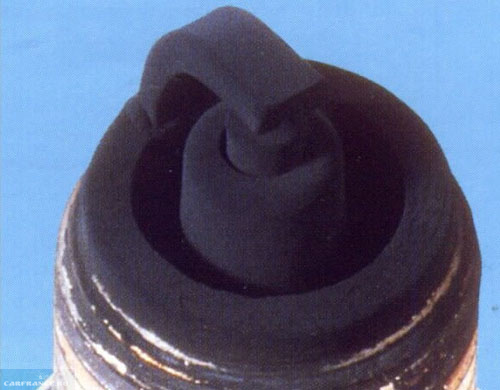

По внешнему виду свечи можно сделать вывод о качестве ТВС. Если изолятор чёрный, то это свидетельствует о богатой ТВС. Наоборот, если цвет электрода светлый, то вероятно смесь бедная. А если электрод красный, это вообще говорит о большом количестве вредных присадок в топливе. Лучше такой бензин слить и заменить.

На многих двухколёсных ТС применяются дополнительные жиклёры. Они регулируют высокие обороты и воздействуют на электромагнитный клапан. Качество ТВС можно грамотно настроить, если заменить эти самые жиклёры.

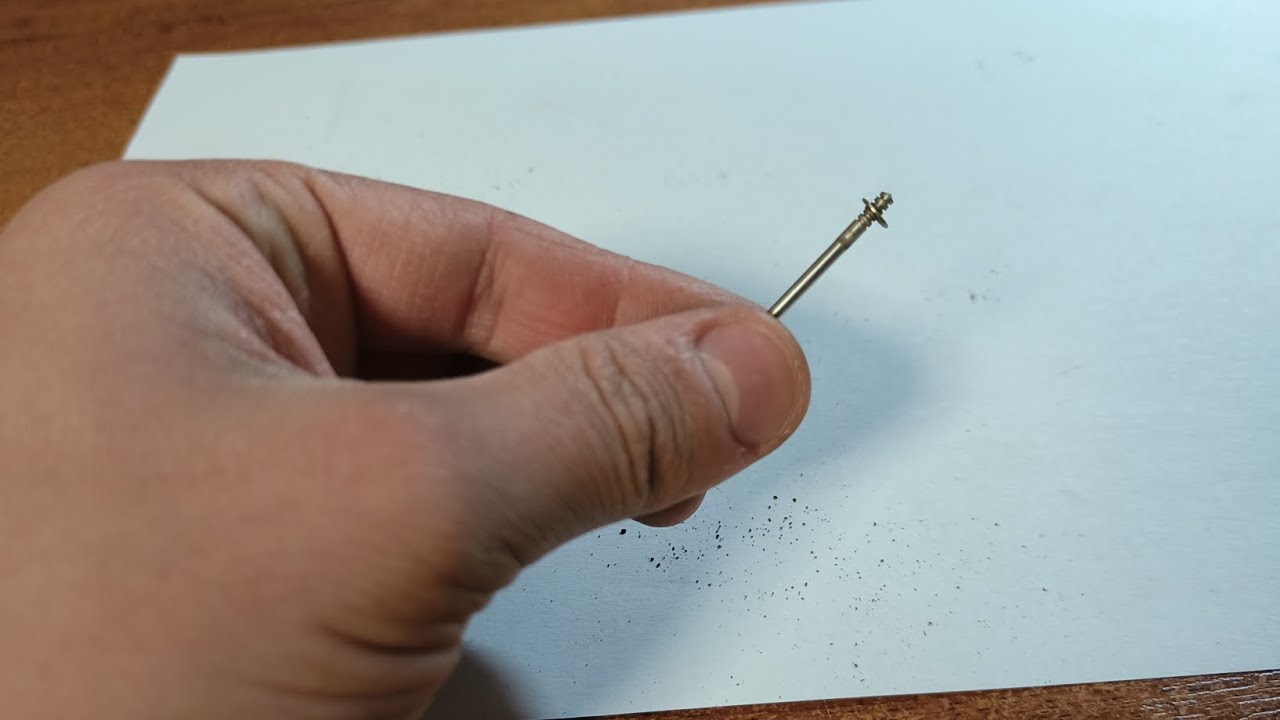

Регулировка иголки также называется притиркой. Это ничто иное, как работа с игольчатым клапаном, являющимся подвижной и обязательной частью любого карба. В некоторых случаях полезно просто почистить устройство, а уже после этого начинать корректировать заводские настройки (как правило, они сбиваются).

У опытных мотоциклистов притирка занимает всего двадцать минут времени. Зато устраняются не только проблемы с качеством смеси, но и течи, а также другие сложности.

Притирку желательно осуществлять мелкозернистой шкуркой. Также надо использовать специальную пасту. Она наносится на клапан в небольшом количестве, затем иголкой надо вести в разные стороны.

Как настроить положение иглы на карбюраторе | Альфа-Дельта

Видео: зачем нужна игла

Пожалуйста, вставьте текст, который вы хотите переписать, и я помогу вам сократить его «водность» без потери смысла.

Проверка работы двигателя после регулировки

После завершения регулировки иглы карбюратора важно провести тщательную проверку работы двигателя, чтобы убедиться, что все настройки выполнены правильно и двигатель функционирует оптимально. Этот процесс включает несколько ключевых этапов.

1. Запуск двигателя: Начните с запуска двигателя. Убедитесь, что он запускается без затруднений. Если двигатель не запускается, возможно, потребуется повторная проверка всех соединений и настроек карбюратора.

2. Наблюдение за работой на холостом ходу: После запуска дайте двигателю поработать на холостом ходу в течение нескольких минут. Обратите внимание на стабильность работы двигателя. Он должен работать ровно, без перебоев и провалов. Если двигатель глохнет или работает с перебоями, это может указывать на неправильную настройку иглы.

3. Проверка реакции на газ: Постепенно увеличивайте обороты двигателя, плавно нажимая на акселератор. Двигатель должен реагировать быстро и без задержек. Если вы замечаете запаздывание или “задушивание” двигателя, это может свидетельствовать о слишком богатой или бедной смеси, что требует дополнительной регулировки иглы.

4. Тестирование под нагрузкой: Для более точной проверки работы двигателя рекомендуется провести тестирование под нагрузкой. Это можно сделать, например, прокатившись на мотосредстве. Обратите внимание на то, как двигатель ведет себя при различных оборотах и нагрузках. Он должен сохранять мощность и не терять обороты при ускорении.

5. Проверка выхлопных газов: Обратите внимание на цвет выхлопных газов. Если они черные, это может указывать на слишком богатую смесь, а если белые — на слишком бедную. Идеальный вариант — это прозрачный или слегка сероватый выхлоп. Это также может помочь в диагностике правильности настройки иглы.

6. Оценка температуры двигателя: Важно следить за температурой двигателя во время работы. Перегрев может быть признаком неправильной работы карбюратора. Если двигатель перегревается, это может указывать на недостаток топлива или неправильную настройку смеси.

После завершения всех проверок и тестов, если двигатель работает стабильно и без проблем, можно считать, что регулировка иглы карбюратора выполнена успешно. В противном случае, возможно, потребуется повторная проверка и корректировка настроек. Регулярное обслуживание и правильная настройка карбюратора помогут продлить срок службы мотосредства и обеспечить его надежную работу.

Вопрос-ответ

Как понять, что игла карбюратора требует регулировки?

Признаки, указывающие на необходимость регулировки иглы, могут включать затрудненный запуск мотосредства, нестабильную работу на холостом ходу, а также черный или белый дым из выхлопной трубы. Если двигатель работает неравномерно или теряет мощность, это также может свидетельствовать о проблемах с иглой.

Как правильно отрегулировать иглу карбюратора?

Для регулировки иглы сначала необходимо отключить двигатель и дать ему остыть. Затем откройте крышку карбюратора и найдите иглу. С помощью специального инструмента или отвертки аккуратно поворачивайте регулировочный винт, чтобы поднять или опустить иглу. После внесения изменений, соберите карбюратор и протестируйте работу мотосредства, чтобы убедиться, что регулировка была успешной.

Нужно ли использовать какие-либо инструменты для регулировки иглы?

Да, для регулировки иглы карбюратора обычно требуется набор инструментов, включая отвертки (обычно крестовые и плоские), а также, в некоторых случаях, специальные ключи. Также может понадобиться манометр для проверки давления в системе, чтобы убедиться, что регулировка выполнена правильно.

Советы

СОВЕТ №1

Перед началом регулировки иглы обязательно ознакомьтесь с инструкцией к вашему мотосредству. В ней могут быть указаны специфические параметры и рекомендации, которые помогут вам избежать ошибок.

СОВЕТ №2

Используйте специальный инструмент для регулировки иглы, чтобы избежать повреждений. Неправильное обращение может привести к поломке карбюратора или ухудшению его работы.

СОВЕТ №3

Регулируйте иглу постепенно, делая небольшие изменения и проверяя работу мотосредства после каждой корректировки. Это позволит вам точно настроить подачу топлива и избежать резких изменений в работе двигателя.

СОВЕТ №4

После завершения регулировки обязательно проведите тест-драйв. Обратите внимание на поведение мотосредства на разных оборотах и условиях, чтобы убедиться, что игла настроена правильно.
