Стартер — ключевой элемент системы запуска автомобиля. Владельцам Лады Калины важно знать его устройство и особенности эксплуатации. В этой статье рассмотрим стартер модели КЗАТЭ 21120-3708010-00, устанавливаемый на автомобили с 8 и 16 клапанами. Вы узнаете о принципе работы, схеме включения, а также получите советы по демонтажу и разборке устройства. Эта информация поможет лучше понять работу стартерной системы и упростит обслуживание и ремонт автомобиля.
Оригинальный стартер Лады Калины и аналоги
Первые автомобили оснащались стартером КЗАТЭ номер 21120-3708010-00, который устанавливался на стенку блока цилиндров с помощью трех болтов.
Также подходят другие стартеры:
- БАТЭ 2109.3708010-01;
- КАТЭК 21120-3708045-00;
- ПРАМО-ЭЛЕКТРО 2110-3708010-81;
- Valeo 21901-3708051-00 для 8-клапанной версии;
- Valeo 21902-3708056-00 для 16-клапанной модификации;
- Jatco 21902-3708135 для Калины с автоматической коробкой передач.
Цены на стартеры варьируются от 3 до 4 тысяч рублей. Импортные модели, такие как Valeo, обладают лучшими характеристиками, но стоят дороже. Среди аналогов выделяются компании Febi, Fenox, Glaser и Bremi.
Эксперты отмечают, что стартер Lada Kalina является важным элементом системы запуска автомобиля, который обеспечивает надежность и долговечность работы двигателя. По их мнению, качество стартера напрямую влияет на общую производительность автомобиля. Специалисты подчеркивают, что многие владельцы Kalina сталкиваются с проблемами, связанными с износом стартера, особенно в условиях сурового климата или при частых запусках. Рекомендуется регулярно проверять состояние стартера и, при необходимости, производить его замену. Также эксперты советуют использовать оригинальные запчасти, чтобы избежать проблем с совместимостью и обеспечить стабильную работу автомобиля. В целом, правильный уход за стартером может значительно продлить срок службы автомобиля и улучшить его эксплуатационные характеристики.
Устройство и схема включения

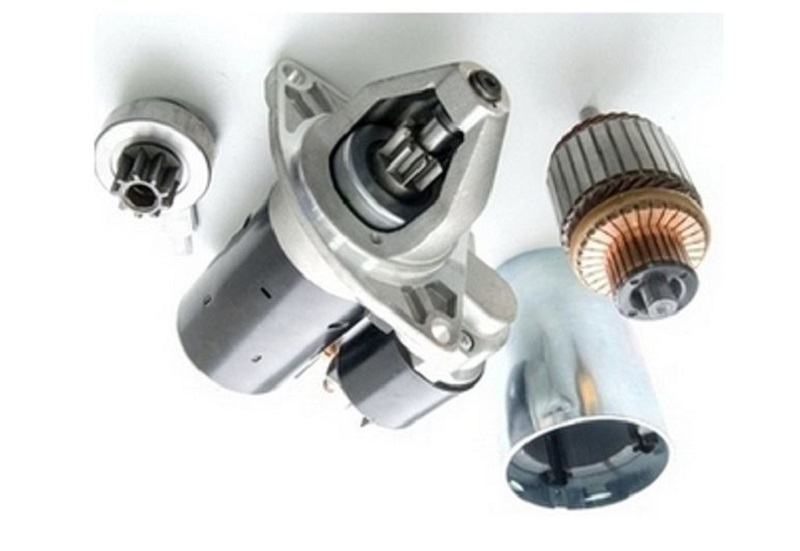

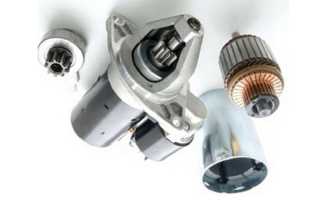

Стартер Lada Kalina располагает следующими компонентами:
- алюминиевый корпус;
- обгонная муфта;
- редуктор;
- щётки с держателем;
- обмотка;
- втулки, подшипники, пружины;
- болты и соединения.

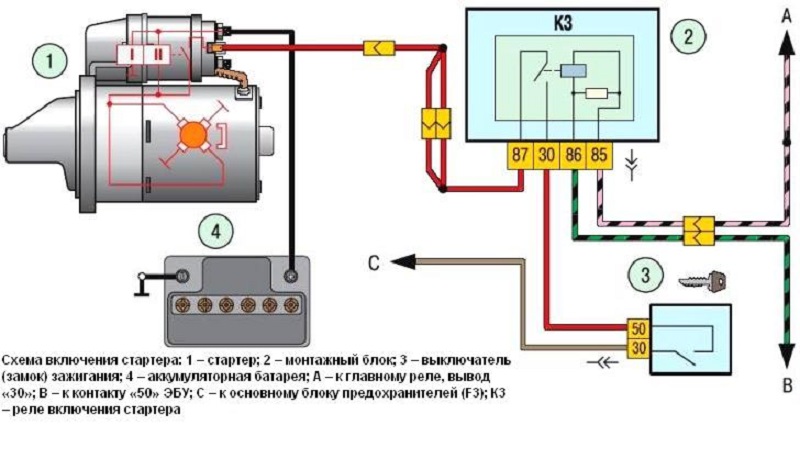

Схема включения приведена на фото.
| Неисправность стартера | Причина неисправности | Способ устранения |
|---|---|---|
| Стартер не крутит | Севший аккумулятор, окисленные клеммы, неисправный стартер, обрыв проводки, неисправность замка зажигания | Проверить зарядку аккумулятора, очистить клеммы, проверить стартер, проводку, замок зажигания |
| Стартер крутит медленно | Севший аккумулятор, низкое напряжение бортовой сети, износ щеток стартера, повреждение обмоток якоря, заклинивание бендикса | Зарядить аккумулятор, проверить генератор, заменить щетки, обмотки, бендикс |
| Стартер крутит, но двигатель не запускается | Неисправность системы зажигания, низкое давление топлива, проблемы с топливной системой, неисправность датчиков | Проверить систему зажигания, давление топлива, топливную систему, датчики |
| Стартер щелкает | Севший аккумулятор, окисленные клеммы, неисправный втягивающее реле, износ щеток стартера | Зарядить аккумулятор, очистить клеммы, заменить втягивающее реле, щетки |
| Стартер вращается постоянно после запуска двигателя | Неисправность втягивающего реле, обрыв проводки | Заменить втягивающее реле, проверить и отремонтировать проводку |
Интересные факты
Вот несколько интересных фактов о стартере Lada Kalina:
-
Компактность и мощность: Стартер Lada Kalina был разработан с учетом компактных размеров и высокой мощности, что позволяет ему эффективно запускать двигатель даже в условиях низких температур. Это особенно важно для российских условий, где зимние морозы могут достигать значительных значений.
-
Электронное управление: В некоторых версиях Lada Kalina стартеры оснащены системой электронного управления, что позволяет улучшить эффективность запуска и снизить нагрузку на аккумулятор. Это также способствует увеличению срока службы как стартера, так и аккумулятора.
-
Совместимость с другими моделями: Стартеры, используемые в Lada Kalina, имеют высокую степень совместимости с другими моделями автомобилей Lada, что облегчает их замену и ремонт. Это делает запчасти более доступными и снижает стоимость обслуживания для владельцев автомобилей этой марки.
Неисправности и их признаки
В процессе эксплуатации пускатель может давать сбои и требовать обслуживания. Часто двигатель автомобиля не запускается с первого раза. Одной из распространённых причин являются электрические неисправности, связанные с повреждениями в цепи от аккумулятора до стартера. Возможны проблемы, такие как износ щёток, пробой якорной катушки, разряд аккумулятора, ослабление клемм или повреждение личинки замка зажигания. Эти неисправности могут привести к следующим ситуациям:
Читайте также:
- медленное вращение ротора;
- отсутствие реакции на подачу напряжения на пускатель;
- стартер не вращается, хотя втягивающее реле щёлкает;
- отключение других работающих компонентов при включении стартера.
Механические неисправности стартера на Ладе Калине могут включать повреждение маховика, прижимной пружины или поломку вала.
Основные признаки проблем с пусковым устройством:
- запуск двигателя только после нескольких попыток — часто из-за загрязнения внутренних элементов устройства;
- отсутствие вращения или низкие обороты коленвала — неисправен бендикс или другая часть привода;
- затруднённое вращение электродвигателя — износ щёток, выработка подшипника;
- электродвигатель продолжает вращаться после запуска — заедание пружины, залипание контактов, неисправность тягового реле, износ подшипника;
- запуск двигателя сопровождается громким шумом — износ венца маховика или неправильная установка стартера.
Снятие с разборкой пускателя
Демонтаж стартера на Калине многие опытные автомобилисты практикуют из-под машины.
Следующие инструменты и приспособления понадобятся в работе:
- набор ключей размерами 8, 10 и 13;
- головки 13 и 15;
- вороток;
- несколько отвёрток с разным типом жала;
- молоток;
- тиски;
- технический фен;
- паяльник;
- плоскогубцы;
- выколотка из мягкого металла или дерева;
- прибор для измерения тока;
- смазка;
- мелкая шкурка;
- металлические пластины.
Процесс демонтажа устройства.
- Предварительные работы. Установить машину на яму. Обесточить аккумулятор, скинув клеммы с АКБ. Демонтировать корпус воздушного фильтра — держится на 2-х болтах 10 М.
- Подготовка стартера. Скинуть пыльник втягивающего реле. Открутить гайку провода, идущего на стартер с батареи питания.
- Извлекание узла. Выкрутить фиксаторы стартера на куполе сцепления — нижний болт удобнее снимать под машиной.
Установку следует выполнить по обратной последовательности.

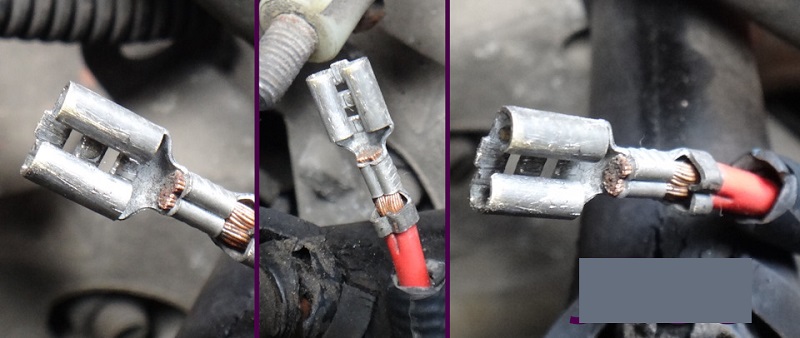

Важный момент. Провод на тягущее реле соединяется не винтовым соединением, а посредством обычного советского разъёма. Это большой недостаток, так как подобная клемма ничем не защищена от влаги, да и сам провод получился чересчур коротким и натянутым. Следствие — постоянно обрывается или окисляется.
-
Читайте также:
Разборка и переборка
Разборка пускателя чаще всего требуется для очистки или замены:
- щёток;
- втягивающего реле;
- бендикса.
Процесс включает следующие шаги:
- открутите гайку, фиксирующую нижний болт втягивающего реле — используйте ключ на 13;
- снимите винты, удерживающие блок реле — потребуется шлицевая отвертка;
- аккуратно извлеките якорь с пружиной из передней крышки реле;
- открутите стяжные болты, отделяющие корпус электродвигателя от передней крышки — используйте ключ на 8;
- вытащите якорь с держателем щёток и задней крышкой, которая крепится на двух винтах;
- разберите щеткодержатель и отделите щётки;
- снимите крышку планетарного редуктора;
- извлеките три шестерёнки и резиновую заглушку;
- демонтируйте привод в сборе из передней крышки;
- извлеките приводной рычаг, разжимая проушину на опоре — упирайте торцевую часть коронной шестерни в деревянный брусок;
- спрессуйте ограничительное кольцо приводной шестерни — используйте молоток и ключ на 13;
- снимите запорное кольцо — потребуется плоская отвертка;
- демонтируйте ограничительную шайбу хода шестерни;
- извлеките обгонную муфту;

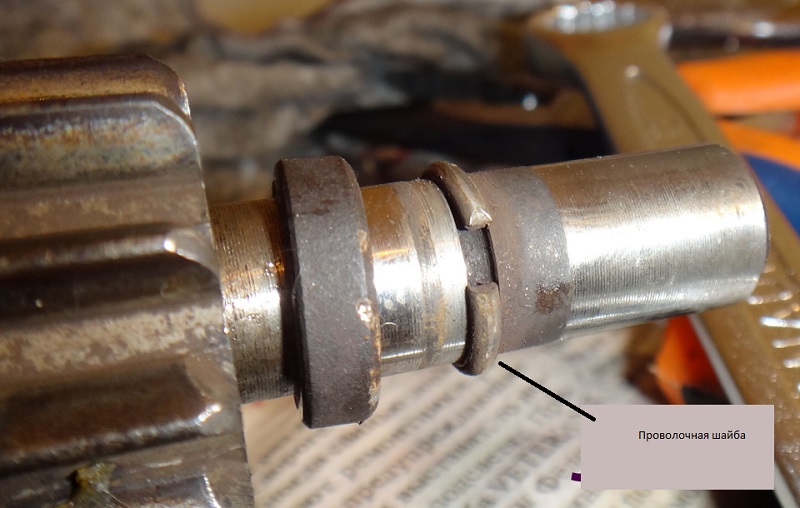

- снимите ограничители из проточки на вале — сначала сбейте верхнее колечко вниз с помощью головки и молотка, затем отверткой извлеките нижнюю проволочную шайбу;
- демонтируйте подшипник, вставив металлические пластины между элементом и коллектором ротора — понадобятся тиски и молоток.
После разборки проведите дефектовку. Осмотрите якорь, проверьте обмотку и состояние ламелей. Области с обугленными участками обработайте мелкозернистой шкуркой. Если повреждений много, замените якорь. Царапины и мелкие риски отшлифуйте той же шкуркой.
Рекомендация. Для обработки ламелей зажмите якорь в электродрель или шуруповёрт и аккуратно пройдитесь наждачной бумагой на низких оборотах.
Проверьте сердечник с обмотками на наличие пробоя с помощью омметра. Обратите внимание на концы катушки — они не должны быть оторваны или повреждены. Обмотку с признаками гари или повреждённой изоляцией замените. Если технический картон внутри статора влажный, просушите его феном.
Замените щеткодержатель в сборе при износе обоймы, системы натяжения или щёток. Очистите конструкцию от грязи с помощью растворителя. Щётки считаются нормальными, если их размеры 6-7х13 мм. Установка новых элементов может быть затруднена из-за удерживающих пружин.
Разберите втягивающее реле и очистите пятаки. Для работы с крупными деталями потребуется мощный паяльник. Обратите внимание на обратную сборку — важно помнить расположение деталей, так как пятаки могут быть установлены обратной стороной.
