Питание топливного насоса и схемы

В статье рассмотрим аспекты питания топливного насоса и схемы подключения для автомобилей Ваз и Газель. Правильное питание насоса критично для стабильной работы двигателя и предотвращения сбоев. Обсудим возможные проблемы в эксплуатации и предложим решения. Информация будет полезна автолюбителям и специалистам по ремонту и обслуживанию автомобилей.

Проблема с питанием: просадка

Некоторые водители устанавливают мощные бензонасосы для улучшения системы, но часто забывают о важном аспекте: увеличение мощности ведет к большему расходу топлива и электроэнергии.

Количество тепла, выделяемого в проводнике, зависит от напряжения и импеданса. Чем выше ток и импеданс, тем больше нагревается проводник, что приводит к потере энергии и снижению эффективности системы.

Импеданс определяется сечением проводника: большее сечение снижает импеданс. В топливной системе проводка стандартного бензонасоса имеет небольшое сечение, достаточное для его работы. Увеличение сечения проводки экономически нецелесообразно.

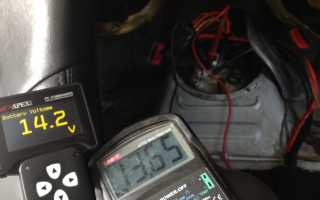

Для проверки напряжения на выводах источника и потребителя измерьте его на клеммах аккумулятора и разъёмах электронасоса. Рекомендуется проводить измерения при работающем двигателе. Обычно на аккумуляторе 13,6 В, а на разъёмах насоса – 12,5 В. Это падение напряжения в режиме холостого хода, когда потребление топлива насосом ещё невелико. При увеличении оборотов двигателя потребление возрастает. На графике видно, что при падении напряжения на один вольт производительность насоса снижается на 15% от номинала. Чем выше потребление, тем хуже ситуация.

Все процессы в системе взаимосвязаны. Падение производительности насоса приводит к снижению давления, обеднению топливной смеси, повышению температуры и изменению скорости сгорания. Даже небольшое падение напряжения может вызвать проблемы, включая детонацию и повреждение поршней.

На графике видно, что бензонасос потребляет 14-15 ампер, в то время как штатный предохранитель рассчитан на 7,5 ампер. Это значит, что предохранитель может перегореть в любой момент.

Для бензонасоса нужно использовать провода с сечением шесть квадратов и установить реле, управляемое штатной проводкой. Установка толстых проводов может быть затруднена оригинальным разъёмом, поэтому стоит приобрести дополнительные клеммы для обжима нужного сечения. Толстый кабель следует подключать непосредственно к клеммам.

После завершения работ проведите повторную проверку. Если всё сделано правильно, на выходах аккумулятора прибор покажет 13,7 В, а на насосе – 13,6 В. Потребление и отдача будут практически равны, и в режиме увеличения оборотов двигателя не будет критического падения напряжения.

Эксперты в области автомобильной техники подчеркивают важность правильного питания топливного насоса для обеспечения его эффективной работы. Они отмечают, что стабильное напряжение и качественная проводка играют ключевую роль в функционировании насоса. Неправильные схемы подключения могут привести к перегреву устройства и, как следствие, к его выходу из строя. Специалисты рекомендуют использовать схемы, соответствующие заводским стандартам, чтобы избежать проблем с подачей топлива. Также важно учитывать, что загрязненное топливо может негативно сказаться на работе насоса, поэтому регулярная проверка фильтров и системы подачи топлива является обязательной. В целом, грамотный подход к питанию топливного насоса обеспечивает надежность и долговечность работы всего двигателя.

о цепях питания ЭБУ

Внешняя проводка

Питание на бензонасос проверяется либо специальным измерительным прибором, либо самодельным. В качестве последнего может стать обычная 12-вольтовая лампочка, на которую подаётся сигнал с внешнего разъёма бензонасоса. Если после включения зажигания индикатор загорается, это свидетельствует о нормальном состоянии питания, если нет – во внешних цепях проблема.

Однако загорание индикатора вовсе не значит, что всё в порядке с внутренними контактами. По этой причине рекомендуется осуществить их полноценную диагностику.

Тестирование внешней проводки подразумевает поочерёдное подключение плюса и минуса насоса. Таким же способом осуществляется проверка реле бензонасоса. Например, вот как диагностируется проводка. Минусовая клемма соединяется с массой (любой частью кузова автомобиля), затем включается зажигание. Если индикатор загорается, значит, в минусовом проводе имеется обрыв или неисправен контакт. Если не загорается, возможна проблема с плюсом.

Интересные факты

Вот несколько интересных фактов о питании топливного насоса и схемах:

1. Электрическое питание: Топливные насосы в современных автомобилях обычно работают на 12-вольтовом электричестве, получаемом от аккумулятора. Однако в некоторых высокопроизводительных автомобилях могут использоваться насосы, работающие на более высоких напряжениях, что позволяет увеличить их производительность и эффективность.

2. Схема управления: Современные топливные насосы часто управляются системой управления двигателем (ECU), которая регулирует их работу в зависимости от условий эксплуатации. Это позволяет оптимизировать подачу топлива, улучшая экономию топлива и снижая выбросы вредных веществ.

3. Разнообразие схем: Существует несколько типов схем подключения топливных насосов, включая схемы с постоянным и переменным давлением. В некоторых автомобилях используются насосы с многоступенчатой системой, которая позволяет поддерживать оптимальное давление в системе впрыска на разных режимах работы двигателя, что улучшает его производительность и отзывчивость.

Схема подключения реле на отключение бензонасоса

Реле и предохранитель

Реле бензонасоса играет ключевую роль в автомобиле, обеспечивая подачу топлива для нормальной работы двигателя.

Топливный бак большинства автомобилей расположен в задней части, а двигатель — спереди, поэтому для транспортировки бензина используются трубки. Подача топлива должна быть постоянной и с достаточным давлением, иначе работа автомобиля нарушится.

Местоположение реле зависит от модели. Например, на Калина оно находится в салоне, под приборной панелью, рядом с воздуховодом. Для доступа к реле нужно аккуратно снять крышку, поддев её отверткой.

Перед заменой реле важно проверить предохранители. На Калине они расположены в блоке между пепельницей и рычагом коробки передач. Открыв блок, можно визуально оценить состояние предохранителя. Если на нем есть следы обгорания, это указывает на неисправность.

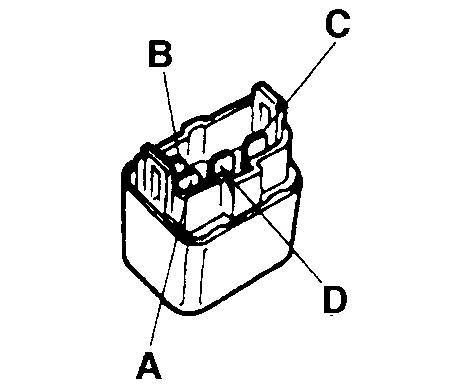

Схема реле для Ваз 2111:

• Контакты 30 и 85: 30 подключается к аккумулятору, 85 — к электронному блоку управления.
• Вывод 87 соединяется с бензонасосом и предохранителем.
• Вывод 86 идет на главное реле и форсунки.

Схема подключения на Приоре более сложная:

• Провод от контакта 30 идет к аккумулятору.
• От 85 — к контроллеру, управляющему реле бензонасоса.
• Вывод 87 соединяется с бензонасосом и монтажным блоком (предохранитель 11).
• Вывод 86 идет на контроллер, обеспечивая вход напряжения бортовой сети.

Контроллер связан с форсунками, которые подключены к главному реле.

Схема питания топливного насоса на Газели:

• Контакт реле 86 — масса.
• 87 — подключение к плюсовому выводу бензонасоса.
• 30 — соединение с предохранителем на 15 А, связанным с аккумулятором.
• 85 — подключение к катушке зажигания.

Схема питания насоса может реализовываться по-разному, но в современных системах всегда используется реле для корректной работы насоса.

Диагностика и тестирование системы питания

Диагностика и тестирование системы питания топливного насоса являются важными этапами в обслуживании и ремонте автомобилей. Правильная работа топливного насоса критически важна для обеспечения стабильной работы двигателя, так как он отвечает за подачу топлива из бака в систему впрыска. В этой части статьи мы рассмотрим основные методы диагностики и тестирования, а также распространенные проблемы, которые могут возникнуть в системе питания.

Как проверить есть ли питание на бензонасосе

Основные компоненты системы питания

Система питания топливного насоса включает в себя несколько ключевых компонентов, таких как:

• Топливный насос: Основной элемент, который перекачивает топливо из бака в систему впрыска.
• Фильтр: Удаляет загрязнения из топлива, предотвращая их попадание в насос и форсунки.
• Топливопроводы: Трубопроводы, по которым топливо движется от насоса к двигателю.
• Электронный блок управления (ЭБУ): Управляет работой топливного насоса, основываясь на данных от различных датчиков.

Методы диагностики

Для диагностики системы питания топливного насоса можно использовать несколько методов:

1. Визуальный осмотр: Проверка состояния топливного насоса, фильтра и трубопроводов на наличие утечек, повреждений и коррозии.
2. Проверка давления топлива: Использование манометра для измерения давления в системе. Нормальное давление должно соответствовать спецификациям производителя.
3. Электрические тесты: Проверка напряжения и сопротивления на контактах топливного насоса с помощью мультиметра. Это позволяет выявить проблемы с электропитанием.
4. Тестирование на шум: При включении зажигания топливный насос должен издавать характерный звук. Отсутствие звука может указывать на неисправность насоса или проблемы с проводкой.

Распространенные проблемы

Некоторые из наиболее распространенных проблем, связанных с системой питания топливного насоса, включают:

• Неисправный насос: Может проявляться в виде низкого давления топлива или полного отсутствия подачи топлива.
• Засоренный фильтр: Может привести к снижению производительности насоса и недостаточной подаче топлива к двигателю.
• Проблемы с электропитанием: Неправильное напряжение или обрыв проводов могут вызвать отключение насоса.
• Воздушные пробки: Могут возникнуть в системе, что приводит к нарушению подачи топлива.

Тестирование топливного насоса

Для тестирования топливного насоса можно выполнить следующие шаги:

1. Отключите электрическое питание насоса и отсоедините топливопровод.
2. Подключите манометр к выходному патрубку насоса и включите зажигание.
3. Сравните показания манометра с нормальными значениями, указанными в руководстве по эксплуатации автомобиля.
4. Если давление ниже нормы, проверьте фильтр и проводку, а затем протестируйте насос на стенде, если это возможно.

Таким образом, диагностика и тестирование системы питания топливного насоса являются необходимыми процедурами для обеспечения надежной работы автомобиля. Регулярная проверка этих систем поможет избежать серьезных поломок и продлить срок службы автомобиля.

Вопрос-ответ

Какова роль топливного насоса в системе питания автомобиля?

Топливный насос отвечает за подачу топлива из бака к двигателю. Он обеспечивает необходимое давление и объем топлива, что позволяет двигателю работать эффективно и стабильно. Без исправного топливного насоса двигатель не сможет запуститься или будет работать с перебоями.

Какие существуют схемы подключения топливного насоса?

Существует несколько схем подключения топливного насоса, включая схемы с использованием реле, предохранителей и прямого подключения к аккумулятору. Наиболее распространенной является схема с реле, которая позволяет управлять насосом через систему зажигания, обеспечивая его работу только при включенном двигателе.

Как проверить работоспособность топливного насоса?

Для проверки работоспособности топливного насоса можно использовать несколько методов. Один из них — прослушать звук работы насоса при включении зажигания. Также можно проверить давление топлива с помощью манометра, подключенного к системе. Если давление ниже нормы, это может указывать на неисправность насоса или засорение фильтра.

Советы

СОВЕТ №1

Перед началом работы с топливным насосом обязательно ознакомьтесь с его схемой подключения. Это поможет избежать ошибок при подключении и обеспечит правильную работу устройства.

СОВЕТ №2

Регулярно проверяйте состояние фильтров и трубопроводов, так как загрязнения могут привести к неправильной работе топливного насоса. Чистка и замена фильтров помогут продлить срок службы насоса.

СОВЕТ №3

Используйте только качественное топливо, так как низкокачественное может содержать примеси, которые негативно влияют на работу насоса. Это также поможет избежать дополнительных затрат на ремонт.

СОВЕТ №4

При установке нового топливного насоса следуйте рекомендациям производителя и используйте оригинальные запчасти. Это гарантирует надежность и эффективность работы системы питания вашего автомобиля.

Диагностика и тестирование системы питания топливного насоса являются важными этапами в обслуживании и ремонте автомобилей. Правильная работа топливного насоса критически важна для обеспечения стабильной работы двигателя, так как он отвечает за подачу топлива из бака в систему впрыска. В этой части статьи мы рассмотрим основные методы диагностики и тестирования, а также распространенные проблемы, которые могут возникнуть в системе питания.

Система питания топливного насоса включает в себя несколько ключевых компонентов, таких как:

• Топливный насос: Основной элемент, который перекачивает топливо из бака в систему впрыска.
• Фильтр: Удаляет загрязнения из топлива, предотвращая их попадание в насос и форсунки.
• Топливопроводы: Трубопроводы, по которым топливо движется от насоса к двигателю.
• Электронный блок управления (ЭБУ): Управляет работой топливного насоса, основываясь на данных от различных датчиков.

Для диагностики системы питания топливного насоса можно использовать несколько методов:

1. Визуальный осмотр: Проверка состояния топливного насоса, фильтра и трубопроводов на наличие утечек, повреждений и коррозии.
2. Проверка давления топлива: Использование манометра для измерения давления в системе. Нормальное давление должно соответствовать спецификациям производителя.
3. Электрические тесты: Проверка напряжения и сопротивления на контактах топливного насоса с помощью мультиметра. Это позволяет выявить проблемы с электропитанием.
4. Тестирование на шум: При включении зажигания топливный насос должен издавать характерный звук. Отсутствие звука может указывать на неисправность насоса или проблемы с проводкой.

Некоторые из наиболее распространенных проблем, связанных с системой питания топливного насоса, включают:

• Неисправный насос: Может проявляться в виде низкого давления топлива или полного отсутствия подачи топлива.
• Засоренный фильтр: Может привести к снижению производительности насоса и недостаточной подаче топлива к двигателю.
• Проблемы с электропитанием: Неправильное напряжение или обрыв проводов могут вызвать отключение насоса.
• Воздушные пробки: Могут возникнуть в системе, что приводит к нарушению подачи топлива.

Для тестирования топливного насоса можно выполнить следующие шаги:

1. Отключите электрическое питание насоса и отсоедините топливопровод.
2. Подключите манометр к выходному патрубку насоса и включите зажигание.
3. Сравните показания манометра с нормальными значениями, указанными в руководстве по эксплуатации автомобиля.
4. Если давление ниже нормы, проверьте фильтр и проводку, а затем протестируйте насос на стенде, если это возможно.

Таким образом, диагностика и тестирование системы питания топливного насоса являются необходимыми процедурами для обеспечения надежной работы автомобиля. Регулярная проверка этих систем поможет избежать серьезных поломок и продлить срок службы автомобиля.
