Как подключить дхо от генератора своими руками

В статье рассмотрим, как подключить дневные ходовые огни (ДХО) от генератора самостоятельно. Правильное подключение ДХО улучшает видимость автомобиля и повышает безопасность в условиях недостаточной освещенности. Предложим простые схемы и пошаговые инструкции для выполнения этой задачи без лишних затрат и сложностей.

Что такое дхо

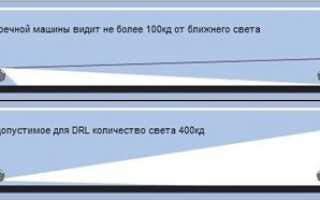

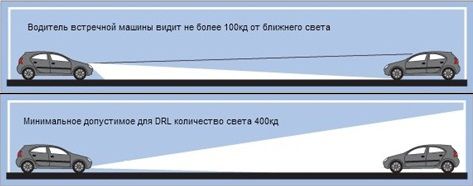

Современные правила дорожного движения требуют обязательного использования дневных ходовых огней для повышения безопасности на дорогах. Автомобили с включенными огнями становятся более заметными для других участников движения, что снижает вероятность ДТП.

Сотрудники ГИБДД могут остановить транспортное средство без дневных огней. В этом случае владелец несет ответственность, как если бы у него не работали ближние фары или противотуманные огни.

Дневные огни являются обязательным элементом нового оборудования автомобилей. Однако владельцы подержанных машин не оказались в безвыходной ситуации.

Установка дневных ходовых огней может показаться дорогой, но это можно сделать без значительных затрат.

Использование ближнего света или противотуманных фар в качестве альтернативы неэффективно. Постоянная работа этих фар приводит к быстрому износу, что в итоге оборачивается большими расходами.

Можно сэкономить на обслуживании, подключив дневные огни самостоятельно. При этом схема подключения должна соответствовать следующим требованиям:

• Дневные светодиоды должны автоматически гаснуть при включении головной оптики (ближнего, дальнего света или противотуманных фар).
• Должна быть возможность отключения дневных огней с помощью отдельной кнопки, без дополнительных инструментов.
• Ходовые огни должны автоматически включаться при запуске двигателя.

Таким образом, соблюдение закона будет обеспечено, и инспекторы не смогут предъявить претензии.

Эксперты в области электрики утверждают, что подключение дневных ходовых огней (ДХО) от генератора своими руками — задача, требующая внимательности и соблюдения техники безопасности. Прежде всего, необходимо выбрать подходящие ДХО, которые соответствуют требованиям автомобиля и имеют необходимые сертификаты. Далее важно правильно определить место установки, чтобы обеспечить максимальную видимость и защиту от механических повреждений.

При подключении рекомендуется использовать качественные провода и разъемы, чтобы избежать перегрева и короткого замыкания. Эксперты также советуют заранее ознакомиться с электрической схемой автомобиля, чтобы избежать ошибок при подключении. Не менее важным является тестирование системы после завершения работ: это позволит убедиться в правильности подключения и отсутствии неисправностей. В целом, при соблюдении всех рекомендаций, установка ДХО может быть выполнена без особых трудностей.

Установка ДХО на авто по ГОСТу, легкий способ

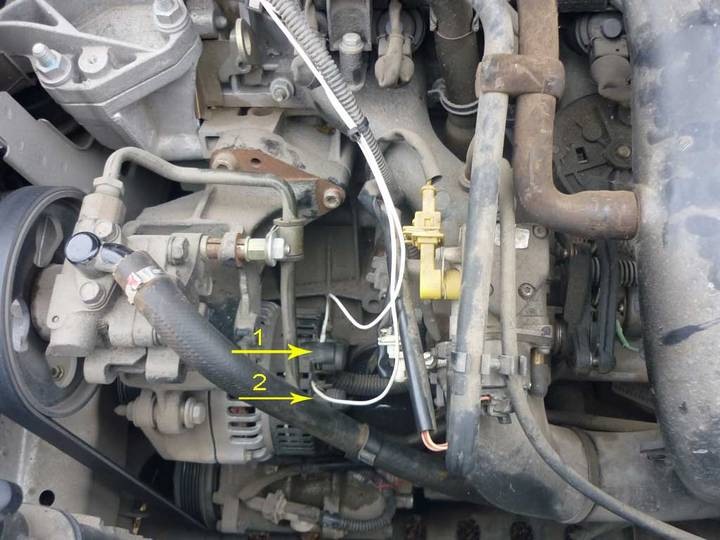

При чем здесь генератор

Как и было написано выше, подключение дхо может осуществляться несколькими способами, но так или иначе, приходится задействовать генератор и реле.

Как утверждают эксперты, подключение дхо посредством генератора дает наилучший эффект, так как удается свести к минимуму сложности и затраты. Можно также провести интеграцию дхо своими руками, без использования генератора, проведя плюсовой импульс от аккумуляторной батареи.

Интересные факты

Вот несколько интересных фактов о подключении дневных ходовых огней (ДХО) от генератора своими руками:

1. Энергетическая эффективность: Подключение ДХО от генератора может значительно снизить нагрузку на аккумулятор автомобиля. Это особенно полезно в условиях, когда автомобиль часто используется для коротких поездок, так как генератор будет обеспечивать необходимую мощность для работы огней, не разряжая аккумулятор.

2. Автоматизация процесса: Многие автомобилисты используют реле и датчики света для автоматического включения ДХО при запуске двигателя. Это позволяет избежать забывания включить огни и обеспечивает дополнительную безопасность на дороге, так как ДХО будут работать только тогда, когда это необходимо.

3. Законодательные аспекты: В некоторых странах использование ДХО является обязательным, и их правильное подключение может помочь избежать штрафов. При самостоятельном подключении важно учитывать местные законы и правила, чтобы обеспечить соответствие требованиям безопасности и легальности.

Эти факты подчеркивают не только технические аспекты подключения ДХО, но и важность соблюдения правил и повышения безопасности на дороге.

Подключение ДХО через генератор

Варианты схем

Подключение дневных ходовых огней (ДХО) можно осуществить несколькими способами.

1. Первый метод: ДХО включаются сразу после поворота ключа зажигания и остаются включенными до остановки двигателя. Этот способ прост и не требует подключения к бортовой сети. Необходимо соединить отрицательный провод огней с кузовом, а положительный — от замка зажигания к высоковольтному модулю через предохранитель.

2. Второй вариант: ДХО отключаются при включении ближнего света. Для этого отрицательный провод соединяется с одним из положительных проводов лампы ближнего света. При включении ближнего света на минусовой провод ДХО поступает положительный импульс, и огни гаснут. ДХО снова загорятся при активации дальнего света или отключении головной оптики.

3. Третий способ: автоматическое включение ДХО при запуске двигателя. Этот метод наиболее надежен для самостоятельной установки. Отрицательный провод ДХО подключается к кузову, а положительный — к контакту реле.

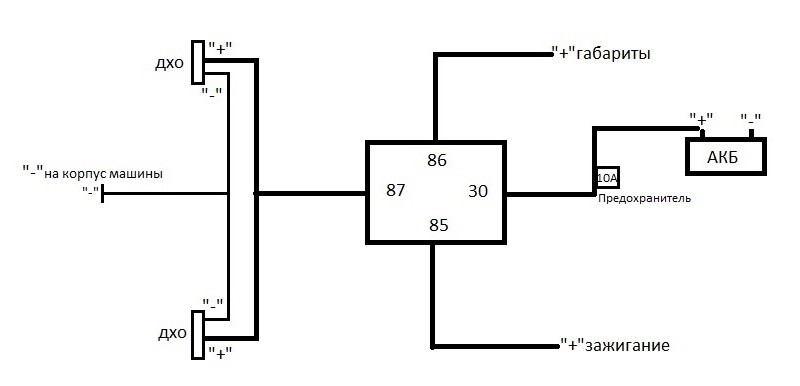

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

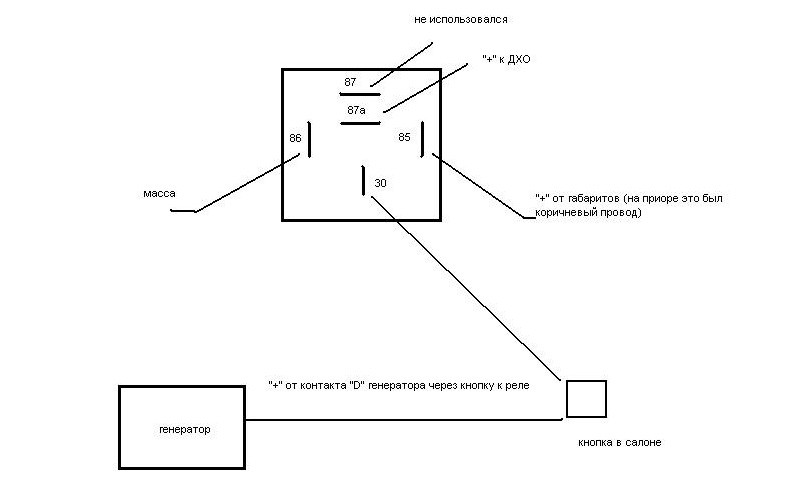

Схема с 5-контактным реле

Схема подключения включает 4 контакта, что делает её оптимальной для автомобилей марки Приора. Главное отличие от предыдущей схемы — отсутствие выхода 87. Вместо этого выход 86 выполняет функцию подключения к массе.

При использовании 5-контактного реле схема управляет дневными ходовыми огнями (ДХО). Кнопочный механизм устанавливается между генератором и 30-м контактом реле.

Принцип работы ДХО:

• При запуске двигателя внутреннего сгорания (ДВС) импульс от генератора поступает на 30-й контакт реле, подавая питание на ДХО;
• Огни включаются, а минус соединяется с кузовом автомобиля;
• При активации габаритных огней срабатывает катушка, 30-й контакт соединяется с 87-м, и импульс прекращается — ДХО отключаются.

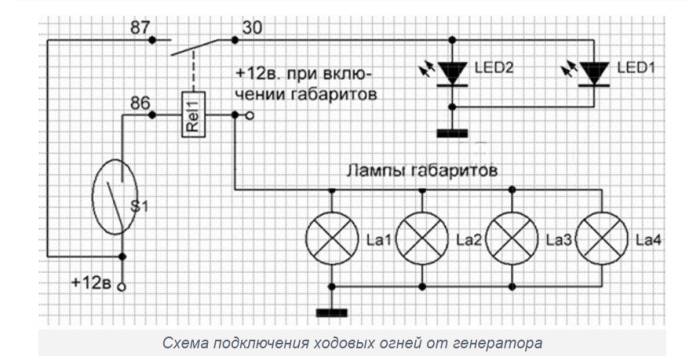

С герконом

В схеме с использованием геркона одновременно задействуются три важные автомобильные системы: генератор, АКБ и реле.

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

Внимание. Такая схема подразумевает обязательное использование геркона – устройства, способного изменять состояние подключенной электроцепи при воздействии магнитполя.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Совет. Важно, чтобы геркон фиксировался именно в таком месте генератора, где срабатывало бы реле.

Без геркона

Это схема под номером 3 без геркона. Контакт под цифрой 86 соединяется с лампой давления масла на приборной панели, что позволяет включать дневные ходовые огни сразу после запуска двигателя.

Эту схему проще реализовать самостоятельно, чем вариант с герконом.

Видео: как подключить дхо от генератора

Дневные ходовые огни и как их подключить.

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

Советы по выбору компонентов для подключения

При подключении дневных ходовых огней (ДХО) от генератора своими руками важно правильно выбрать все необходимые компоненты. Это обеспечит надежность работы системы и безопасность на дороге. Рассмотрим основные элементы, которые вам понадобятся, и на что стоит обратить внимание при их выборе.

1. Дневные ходовые огни

Первым шагом является выбор самих ДХО. Существует множество моделей, отличающихся по яркости, форме и материалам. При выборе обратите внимание на следующие характеристики:

• Яркость: ДХО должны быть достаточно яркими, чтобы их было видно в любых условиях освещения. Рекомендуется выбирать модели с яркостью не менее 1000 люмен.
• Энергоэффективность: Обратите внимание на потребление энергии. Чем меньше ватт потребляет огонь, тем меньше нагрузки на генератор.
• Качество материалов: ДХО должны быть выполнены из устойчивых к внешним воздействиям материалов, таких как ударопрочный пластик или алюминий.

2. Реле и предохранители

Для безопасного подключения ДХО вам понадобятся реле и предохранители. Реле позволяет управлять подачей питания на огни, а предохранители защищают цепь от перегрузок. При выборе этих компонентов учитывайте:

• Номинал реле: Выбирайте реле, которое соответствует потребляемой мощности ваших ДХО. Обычно для ДХО достаточно реле на 30 А.
• Предохранители: Подбирайте предохранители с номиналом, который немного превышает потребление ваших огней. Например, если ДХО потребляют 10 А, используйте предохранитель на 15 А.

3. Провода и разъемы

Качество проводов и разъемов также играет важную роль в надежности подключения. Рекомендуется использовать:

• Медные провода: Они обеспечивают хорошую проводимость и меньше подвержены коррозии. Выбирайте провода сечением не менее 1.5 мм² для подключения ДХО.
• Влагозащищенные разъемы: Это поможет избежать короткого замыкания и повреждений в условиях повышенной влажности.

4. Крепежные элементы

Не забывайте о крепежных элементах для установки ДХО. Они должны быть надежными и устойчивыми к вибрациям. Используйте:

• Крепежные болты и гайки: Из нержавеющей стали, чтобы избежать коррозии.
• Крепежные пластины: Для надежной фиксации огней на кузове автомобиля.

5. Дополнительные аксессуары

В зависимости от вашего автомобиля и предпочтений, могут понадобиться дополнительные аксессуары, такие как:

• Кнопка включения/выключения: Позволяет управлять ДХО вручную.
• Светодиодные индикаторы: Для контроля работы ДХО.

Выбор правильных компонентов для подключения ДХО от генератора — это залог успешной установки и безопасной эксплуатации. Уделите внимание каждому элементу, и ваша система будет работать надежно и эффективно.

Вопрос-ответ

Какие инструменты и материалы понадобятся для подключения ДХО от генератора?

Для подключения ДХО от генератора вам понадобятся: мультиметр, набор отверток, изолента, проводка подходящего сечения, реле, предохранитель и, возможно, дополнительные соединительные элементы. Также стоит подготовить схему подключения, чтобы избежать ошибок.

Как правильно выбрать место для установки ДХО?

Выбор места для установки ДХО зависит от типа автомобиля и конструкции фар. Обычно рекомендуется устанавливать их вблизи основного освещения, чтобы обеспечить максимальную видимость. Также важно учитывать, чтобы ДХО не закрывались другими элементами автомобиля и были видны другим участникам дорожного движения.

Как проверить правильность подключения ДХО после установки?

После установки ДХО необходимо проверить их работу. Для этого включите зажигание и проверьте, светятся ли лампы. Используйте мультиметр для проверки напряжения на проводах, чтобы убедиться, что они получают необходимое питание. Также стоит протестировать работу ДХО в различных условиях освещения, чтобы убедиться в их корректной работе.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с инструкцией к вашему генератору. Это поможет вам понять, какие именно соединения и компоненты вам понадобятся для подключения дхо (дневных ходовых огней).

СОВЕТ №2

Используйте качественные провода и соединения, чтобы избежать перегрева и короткого замыкания. Лучше всего выбирать провода с хорошей изоляцией, которые подходят для работы с электрическими системами автомобиля.

СОВЕТ №3

Обязательно проверьте полярность подключения. Неправильное подключение может привести к выходу из строя как дхо, так и генератора. Используйте мультиметр для проверки перед окончательной сборкой.

СОВЕТ №4

После завершения подключения протестируйте работу дхо в различных условиях. Убедитесь, что они включаются и выключаются корректно, а также что их яркость соответствует стандартам безопасности.
