Клапан топливного насоса высокого давления (ТНВД) обеспечивает эффективную работу дизельных двигателей, регулируя распределение и подачу топлива под высоким давлением. В статье рассмотрим функции и назначение нагнетательных, грибовидных и отсечных клапанов, а также их влияние на производительность и надежность топливной системы. Понимание работы этих компонентов поможет владельцам автомобилей и специалистам по ремонту в обслуживании и диагностике дизельных двигателей.
Разновидности клапанов
В топливных насосах высокого давления (ТНВД) используются различные типы клапанов, среди которых ключевым является нагнетательный. Рассмотрим его функции и задачи.
- Нагнетательный клапан предотвращает попадание газов из двигателя в ТНВД.
- Он снижает подтекание форсунок и обеспечивает мгновенное прекращение впрыска.
- Клапан улучшает заполнение насоса топливом.
- Он создает остаточное давление в системе и позволяет его регулировать, что улучшает точность фаз впрыска и контроль процесса.
- Клапан корректирует подачу топлива, приближая ее характеристики к идеальным.

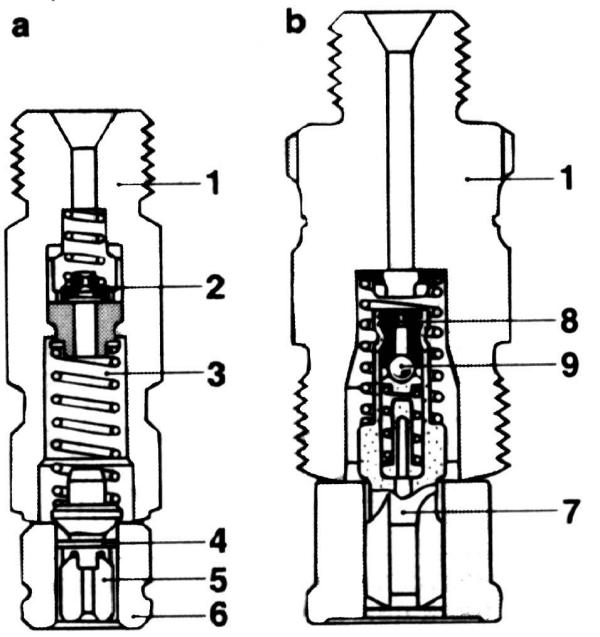

Существует несколько типов нагнетательных клапанов: цилиндрические, комбинированные, грибовидные и другие.
| Тип клапана | Описание |
|---|---|
| Грибовидный нагнетательный клапан | Наиболее распространен в дизельных системах. |
| Клапан с отсасывающим пояском | Прижимается к гнезду пружиной, подъем зависит от ограничителя. Принцип действия: во время нагнетания топливо давит на грибок клапана, открывая доступ к форсунке. При прекращении подачи пружина возвращает клапан на место. |
| Цилиндрические клапаны | Форма: стакан. Они легче грибовидных, что уменьшает объем штуцера. |
| Пластинчатые клапаны | Простая конструкция и малый вес делают их малоинерционными. Принцип действия: при увеличении давления обе пластины поднимаются, открывая доступ топливу к штуцеру. |
| Комбинированные клапаны | Устраняют колебания в нагнетательном топливопроводе. Принцип действия: одна пластина нагружена пружиной. При нагнетании первая пластина поднимается, топливо проходит через отверстие в нижней пластине и поступает в нагнетательный топливопровод. |
| Двойные клапаны | Устанавливаются в ответственных тяжелых дизелях. Наличие двух последовательно расположенных клапанов обеспечивает надежность работы топливной системы и высокую герметичность узла. Если один клапан выходит из строя, второй продолжает выполнять функции разобщения трубопровода и насоса. |
Эксперты в области автомобильной техники подчеркивают важность клапана топливного насоса высокого давления для обеспечения эффективной работы двигателя. Этот компонент отвечает за поддержание необходимого давления топлива, что критически влияет на производительность и экономичность автомобиля. При неисправности клапана могут возникнуть проблемы, такие как перебои в подаче топлива, что приводит к снижению мощности и увеличению расхода. Специалисты рекомендуют регулярно проверять состояние клапана, особенно на автомобилях с большим пробегом. Профилактическое обслуживание и своевременная замена этого элемента помогут избежать серьезных поломок и продлить срок службы двигателя.
Немного о ТНВД
Основная функция ТНВД – подавать горючее в двигатель. Если по каким-то причинам этот насос портится, его наладка должна производиться только на высокопрофессиональном оборудовании, специалистами своего дела. Иначе ни о каком качественном ремонте и речи быть не может.
Как правило, наладка ТНВД нужна бывает по причине использования владельцем автомобиля некачественного горючего. Однако, это не единственная причина. То же самое происходит, если залить в мотор низкосортное масло, допустить попадание в цилиндры твёрдых частиц грязи и т. п. Всё это крайне отрицательно скажется на работе нагнетателя, из строя выйдут плунжерные пары, установка которых – дело не одной минуты.
По причине неисправного насоса высокого давления могут пострадать форсунки, отвечающие за впрыск топлива. Главными симптомами неисправности в работе ТНВД и форсунок являются – дымность выхлопа, повышение расхода топлива, снижение производительности и т. д.
Если раньше ТНВД оснащались только дизельные агрегаты, то сегодня и некоторые бензиновые моторы стали ими укомплектовываться. Одновременно должен быть установлен блок управления, контролирующий подачу горючего. Дозировка осуществляется по времени и количеству.
Блок управления обязан быть электронным и мощным. Другими словами, он должен реагировать на сигналы от множества датчиков, в том числе от регуляторов положения педали газа, ДВВД, ДТОЖ и других датчиков. После обработки этих самых сигналов, ЭБУ посылает уже рассчитанный, суммированный импульс в ТНВД, последний же обеспечивает подачу того или иного количества горючего к элементам впрыска.
Читайте также:
| Неисправность | Причина | Симптомы |
|---|---|---|
| Заедание клапана | Износ, коррозия, загрязнение | Низкое давление топлива, нестабильная работа двигателя, пропуски зажигания, трудный запуск |
| Утечка топлива | Повреждение уплотнительных колец, трещины в корпусе клапана | Падение давления топлива, появление луж топлива, запах топлива |
| Неправильное открытие/закрытие | Дефект электромагнитного управления (если применимо), механическое повреждение | Низкое давление топлива, нестабильная работа двигателя, пропуски зажигания |
| Засорение топливного фильтра | Загрязнение топливного фильтра | Низкое давление топлива, нестабильная работа двигателя, пропуски зажигания |
Интересные факты
Вот несколько интересных фактов о клапанах топливного насоса высокого давления:
-
Функция регулирования давления: Клапаны топливного насоса высокого давления играют ключевую роль в поддержании оптимального давления топлива в системе впрыска. Они обеспечивают стабильную подачу топлива к форсункам, что критически важно для эффективной работы двигателя и снижения выбросов.
-
Типы клапанов: Существуют различные типы клапанов, используемых в топливных насосах высокого давления, включая клапаны обратного и предохранительного типов. Клапаны обратного типа предотвращают обратный поток топлива, что помогает поддерживать давление в системе, в то время как предохранительные клапаны защищают насос от избыточного давления, предотвращая его повреждение.
-
Материалы и технологии: Современные клапаны часто изготавливаются из высокопрочных и коррозионностойких материалов, таких как нержавеющая сталь или специальные полимеры. Это позволяет им работать в условиях высоких температур и давления, а также обеспечивает долговечность и надежность в эксплуатации. Некоторые клапаны также могут быть оснащены электронными датчиками для более точного контроля давления.
Принцип работы клапана топливного насоса высокого давления
Клапан топливного насоса высокого давления (ТНВД) является ключевым компонентом системы впрыска топлива в современных дизельных и бензиновых двигателях. Его основная функция заключается в регулировании давления топлива, подаваемого в систему впрыска, что обеспечивает оптимальную работу двигателя и его эффективность.
Принцип работы клапана основан на механических и гидравлических взаимодействиях. Клапан открывается и закрывается в зависимости от давления топлива, поступающего из насоса. Когда давление достигает заданного уровня, клапан открывается, позволяя топливу проходить в систему впрыска. Если давление превышает допустимые значения, клапан закрывается, предотвращая избыточное давление, которое может привести к повреждению системы.
Клапан может быть как механическим, так и электронным. Механические клапаны работают на основе пружинного механизма, который реагирует на изменения давления. Электронные клапаны управляются с помощью датчиков и электронных блоков управления, что позволяет более точно регулировать подачу топлива и адаптироваться к различным условиям работы двигателя.
Важным аспектом работы клапана является его способность быстро реагировать на изменения в системе. Например, при резком увеличении нагрузки на двигатель, клапан должен мгновенно открываться, чтобы обеспечить необходимый поток топлива. Это требует высокой точности и надежности в работе клапана, так как любые сбои могут привести к ухудшению производительности двигателя или его поломке.
Клапан также играет важную роль в системе защиты двигателя от перегрева и детонации. При слишком высоком давлении топлива клапан может сбрасывать избыточное давление, что предотвращает повреждение форсунок и других компонентов системы впрыска. Это особенно важно в условиях высоких нагрузок, когда двигатель работает на пределе своих возможностей.
Кроме того, клапан топливного насоса высокого давления требует регулярного обслуживания и проверки. Накопление загрязнений или износ деталей может привести к его неисправности, что, в свою очередь, может вызвать проблемы с запуском двигателя, его работой на холостом ходу и общей производительностью. Поэтому важно следить за состоянием клапана и при необходимости производить его замену или ремонт.
В заключение, клапан топливного насоса высокого давления является неотъемлемой частью системы впрыска топлива, обеспечивая стабильную и эффективную работу двигателя. Понимание его принципа работы и важности регулярного обслуживания поможет владельцам автомобилей поддерживать их транспортные средства в хорошем состоянии и избегать серьезных поломок.
Вопрос-ответ
Какова основная функция клапана топливного насоса высокого давления?
Основная функция клапана топливного насоса высокого давления заключается в регулировании потока топлива, обеспечивая его подачу под необходимым давлением к инжекторам двигателя. Это позволяет поддерживать оптимальную работу двигателя и его эффективность.
-
Читайте также:
Какие признаки указывают на неисправность клапана топливного насоса?
Признаки неисправности клапана могут включать затрудненный запуск двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении и повышенный расход топлива. В некоторых случаях может наблюдаться утечка топлива в области насоса.
Как часто необходимо проверять состояние клапана топливного насоса?
Рекомендуется проверять состояние клапана топливного насоса во время регулярного технического обслуживания автомобиля, а также при возникновении проблем с работой двигателя. Важно следить за состоянием системы подачи топлива, чтобы предотвратить серьезные поломки.
Советы
СОВЕТ №1
Проверяйте состояние клапана регулярно. Регулярные проверки помогут выявить возможные утечки или неисправности, что может предотвратить серьезные проблемы с топливной системой вашего автомобиля.
СОВЕТ №2
Используйте качественное топливо. Некачественное топливо может привести к засорению клапана и другим компонентам топливной системы, что негативно скажется на производительности двигателя.
СОВЕТ №3
Обращайтесь к профессионалам при замене. Если вы заметили проблемы с клапаном, лучше доверить его замену квалифицированным специалистам, чтобы избежать ошибок и гарантировать правильную установку.
СОВЕТ №4
Следите за уровнем топлива в баке. Постоянное использование автомобиля на низком уровне топлива может привести к перегреву и повреждению насоса, что также повлияет на работу клапана.
Клапан топливного насоса высокого давления (ТНВД) является ключевым компонентом системы впрыска топлива в современных дизельных и бензиновых двигателях. Его основная функция заключается в регулировании давления топлива, подаваемого в систему впрыска, что обеспечивает оптимальную работу двигателя и его эффективность.
Принцип работы клапана основан на механических и гидравлических взаимодействиях. Клапан открывается и закрывается в зависимости от давления топлива, поступающего из насоса. Когда давление достигает заданного уровня, клапан открывается, позволяя топливу проходить в систему впрыска. Если давление превышает допустимые значения, клапан закрывается, предотвращая избыточное давление, которое может привести к повреждению системы.
Клапан может быть как механическим, так и электронным. Механические клапаны работают на основе пружинного механизма, который реагирует на изменения давления. Электронные клапаны управляются с помощью датчиков и электронных блоков управления, что позволяет более точно регулировать подачу топлива и адаптироваться к различным условиям работы двигателя.
-
Читайте также:
Важным аспектом работы клапана является его способность быстро реагировать на изменения в системе. Например, при резком увеличении нагрузки на двигатель, клапан должен мгновенно открываться, чтобы обеспечить необходимый поток топлива. Это требует высокой точности и надежности в работе клапана, так как любые сбои могут привести к ухудшению производительности двигателя или его поломке.
Клапан также играет важную роль в системе защиты двигателя от перегрева и детонации. При слишком высоком давлении топлива клапан может сбрасывать избыточное давление, что предотвращает повреждение форсунок и других компонентов системы впрыска. Это особенно важно в условиях высоких нагрузок, когда двигатель работает на пределе своих возможностей.
Кроме того, клапан топливного насоса высокого давления требует регулярного обслуживания и проверки. Накопление загрязнений или износ деталей может привести к его неисправности, что, в свою очередь, может вызвать проблемы с запуском двигателя, его работой на холостом ходу и общей производительностью. Поэтому важно следить за состоянием клапана и при необходимости производить его замену или ремонт.
В заключение, клапан топливного насоса высокого давления является неотъемлемой частью системы впрыска топлива, обеспечивая стабильную и эффективную работу двигателя. Понимание его принципа работы и важности регулярного обслуживания поможет владельцам автомобилей поддерживать их транспортные средства в хорошем состоянии и избегать серьезных поломок.
