Каков принцип работы топливного насоса современного автомобиля

Топливный насос — ключевой элемент системы питания автомобиля, обеспечивающий подачу топлива к двигателю в нужном объеме и под давлением. Понимание работы насосов, включая механические и электрические, а также систем ТНВД (топливный насос высокого давления) и ТННД (топливный насос низкого давления), поможет автовладельцам ориентироваться в технических аспектах и выявлять неисправности. Эта статья предоставит информацию о функционировании топливных насосов, что важно для надежности и эффективности двигателя.

Разновидности насосов

Существует два основных типа бензиновых насосов, отличающихся конструкцией и местом установки. Все модели перекачивают топливо под давлением, обеспечивая его подачу в цилиндры двигателя.

Насосы классифицируются на:

• стандартные, работающие механически;
• высокопроизводительные или электрические.

Современные топливные насосы автомобилей работают по принципу создания давления, необходимого для подачи топлива из бака к двигателю. Эксперты отмечают, что большинство современных насосов являются электрическими и устанавливаются в баке. Это обеспечивает их охлаждение и защиту от перегрева. При включении зажигания насос начинает перекачивать топливо через фильтры и магистрали, поддерживая необходимое давление в системе впрыска.

Специалисты подчеркивают, что эффективность работы насоса напрямую влияет на производительность двигателя. При недостаточном давлении могут возникнуть проблемы с запуском и работой мотора. Также важным аспектом является использование качественного топлива, так как загрязненное топливо может привести к засорению фильтров и выходу насоса из строя. Таким образом, регулярное техническое обслуживание и контроль состояния топливной системы являются ключевыми для надежной работы автомобиля.

Основные признаки неисправности бензонасоса на автомобиле #бензонасос

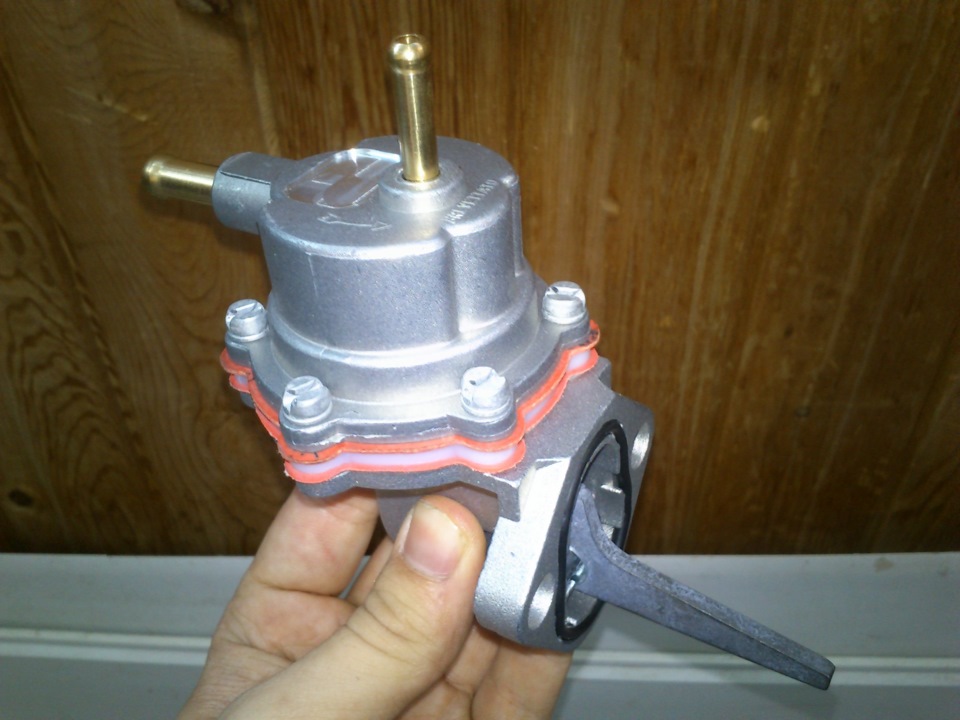

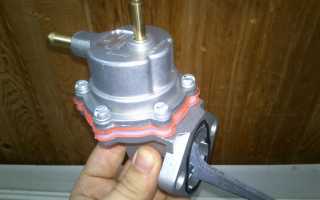

Механический нагнетатель топлива

Первая разновидность насосов применяется на авто, оснащённых карбом. В большинстве случаях размещается на ГБЦ мотора. Таким образом, конструкторы добиваются прямого и короткого привода с распредвалом. Закачка горючего осуществляется за счёт разряжения, создаваемого диафрагмой насоса.

Диафрагма или мембрана расположена внутри корпуса насоса. Снизу она подпружинена, в середине – зафиксирована к штоку, который, в свою очередь, интегрирован с приводом. Наверху размещены два клапана: один впускает топливо, второй – выпускает. Предусмотрены также в устройстве штуцеры, их тоже два. Один втягивает топливо, второй – выкачивает. Рабочей зоной любого механического насоса считается полость, расположенная над диафрагмой.

Принцип функционирования основывается на приведение эксцентрикового кулачка в движение. Он расположен на распредвале. Когда последний вращается, кулачок передаёт движение насосу через привод.

Подробнее это выглядит следующим образом.

1. После запуска двигателя распредвал начинает вращаться, тем самым, активизируя толкающий элемент.
2. Последний запускает рычаг.
3. Тот в свой черёд тянет ось с диафрагмой, преодолевая нажим пружины.
4. В пространстве над диафрагмой или в рабочей полости создаётся разряжение.
5. Впускной клапан за счёт эффекта разряжения открывается, и топливо закачивается внутрь.
6. После проворачивания распредвала на один виток, толкатель возвращается на место за счёт работы пружины.
7. Одновременно становятся на свои начальные позиции рычаг привода и диафрагма с осью.
8. Из-за этого в пазухах возрастает напор, впуск закрывается, выпуск открывается.
9. Давление выталкивает горючее из полости в карбюратор.

Получается, что все действия стандартного насоса основаны на изменяющихся свойствах давления. Однако это вовсе не означает, что карбу обязательно требуется высокое давление, как например, системам впрыска дизельных моторов. Нет, просто механический насос должен его создавать в небольшом количестве. Напора должно хватить на впуск и выпуск топлива, вот и всё.

Таким образом, бензиновый насос механического типа работает постоянно, пока крутит двигатель. С началом прокрутки распредвала в насосе происходит разряжение, на завершающем обороте вала – повышается напор жидкости. Тем самым, происходит чередование спада и возрастания давления, что и является принципом работы механического насоса.

Очевидно, что после остановки мотора бензонасос больше не действует. Но в нём предусмотрен ручной режим. Например, зимой рекомендуется сначала подкачать топливо немного в карбюратор, а только затем пускать двигатель стартером.

Интересный момент. В карбюраторе инженеры предусмотрели запасные камеры, в которых набирается топливо про запас при работе двигателя. Оно используется в момент разряжения, когда выпускной клапан ещё закрыт. Умное и действенное решение для устройства.

Интересные факты

Вот несколько интересных фактов о принципе работы топливного насоса в современных автомобилях:

1. Электрический насос и его расположение: Современные автомобили чаще всего используют электрические топливные насосы, которые обычно располагаются внутри топливного бака. Это не только защищает насос от повреждений, но и позволяет использовать топливо как охлаждающую жидкость, что увеличивает срок службы насоса.

2. Принцип работы: Топливный насос создает давление в системе подачи топлива, что позволяет бензину или дизельному топливу поступать к инжекторам или карбюратору. Он работает по принципу центробежной силы или с помощью поршневого механизма, обеспечивая необходимый поток топлива в зависимости от потребностей двигателя.

3. Система управления: Современные топливные насосы часто управляются электронными блоками управления (ЭБУ), которые регулируют подачу топлива в зависимости от различных факторов, таких как обороты двигателя, нагрузка и температура. Это позволяет оптимизировать расход топлива и снизить уровень выбросов вредных веществ.

Принцип работы бензонасоса

Электронасос

Применяется в инжекторных системах, где топливо поступает в двигатель через впрыск, а не карбюратор. Механический насос не нужен, так как не обеспечивает необходимое давление.

Впрыск требует высокого давления жидкости. Инжектор был заимствован из дизельных двигателей, которые функционируют только при значительном давлении.

Электрический топливный насос устанавливается в двух местах: в топливной магистрали или внутри бака. Второй вариант чаще используется, так как насос постоянно омывается топливом, что охлаждает его и защищает от перегрева, а также обеспечивает защиту от механических повреждений.

Сегодня распространены бензиновые системы непосредственного впрыска, аналогичные дизельным, где впрыск происходит непосредственно в цилиндры под высоким давлением. Обычный электрический насос не справится, поэтому используется топливный насос высокого давления (ТНВД), работающий в паре с электрическим насосом.

Распределение функций:

• Погружной электрический насос (в баке) создает условия для поступления топлива в систему.
• ТНВД обеспечивает необходимое давление перед подачей на форсунки.

Существует множество моделей электрических насосов, но три типа наиболее распространены: шестеренчатые, роликовые и турбинные.

Шестеренчатый насос работает на основе эксцентрика и устанавливается в топливную магистраль. Две шестерни с внутренним зацеплением закачивают топливо. Ведущая шестеренка соединена с электрическим мотором и смещена относительно второй.

Роликовый насос, или роторно-роликовый, также устанавливается в топливную магистраль. Вместо шестеренок используется диск с роликами, установленный на роторе и помещенный в обойму нагнетателя. Ротор смещен относительно нагнетателя, создавая эксцентриковое расположение. Нагнетатель имеет два выхода: через один поступает горючее, через другой — выталкивается.

Принцип работы прост: обороты ротора создают разряжение, и бензин закачивается. Ролики переносят топливо в зону выхода, создавая давление за счет эксцентриковой конструкции, что сжимает бензин и формирует его давление.

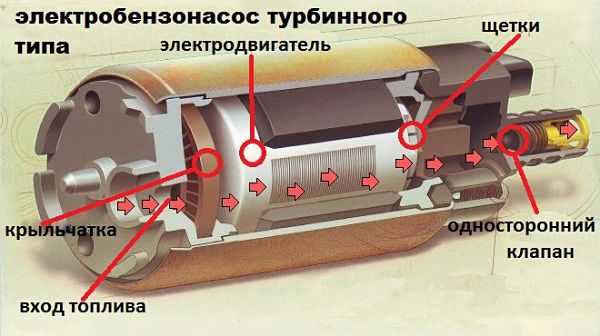

Турбинный или центробежный насос, наиболее распространенный, устанавливается внутри бака. К его выходам подсоединяются шланги и трубки. Подача бензина осуществляется с помощью крыльчатки с множеством лопастей, защищенной специальной камерой. В процессе вращения создаются завихрения, которые засасывают и сжимают топливо, обеспечивая необходимое давление.

Вышеописаны упрощенные схемы работы электрических насосов. На самом деле все сложнее: необходимо учитывать контактную систему, подключенную к бортовой сети, конструкцию клапанов и другие детали. Электрический топливный насос контролируется блоком управления, включается только при запуске стартера, а его питание защищено предохранителями и реле.

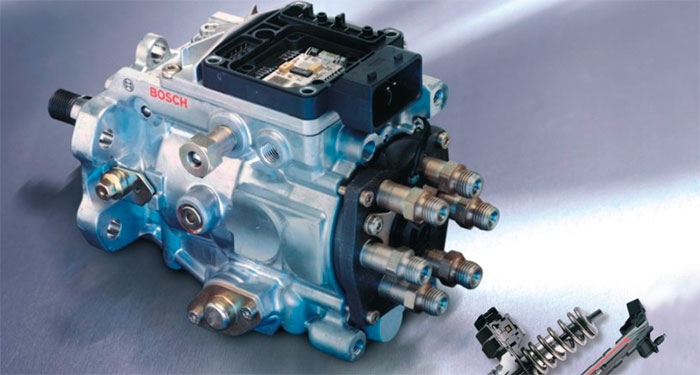

ТНВД

Данный тип насоса работает в паре с электрическим погружным устройством. В задачи ТНВД входит регулирование впрыска в определённый момент. Эта и другие его функции делают насос наиболее важным в инжекторной системе.

Конечно же, ТНВД большей частью удел дизельных агрегатов. Однако и в бензиновых системах он встречается. Это должно быть устройство, использующее непосредственный впрыск. Примечательно, что к ТНВД бензинового двигателя предъявляются куда меньше требований, чем к его аналогу – дизельному варианту. В последнем случае давление, выдаваемое насосом, должно быть ещё более высоким.

ТНВД – один из самых дорогих узлов автомобиля. Это объясняется использованием в его конструкции плунжерной пары. Изготовление её не из лёгких. Ещё во времена СССР на всю страну был один единственный завод, на котором делали плунжерные пары.

Сложность в том, что между плунжерами должен быть мизерный зазор или прецизионное сопряжение. Это обеспечивает сверхплавную работу плунжерного насоса, когда под действием собственной массы элемент входит в цилиндр.

В основные задачи ТНВД входит своевременная подача горючего в ТС и его распределение в цилиндры двигателя. Без форсунок представить работу такого насоса невозможно. Они выступают в качестве связки в цепи, интегрированы с ТНВД, с одной стороны, и камерой сгорания – с другой.

Так работает модуль подачи топлива (трехмерная анимация)

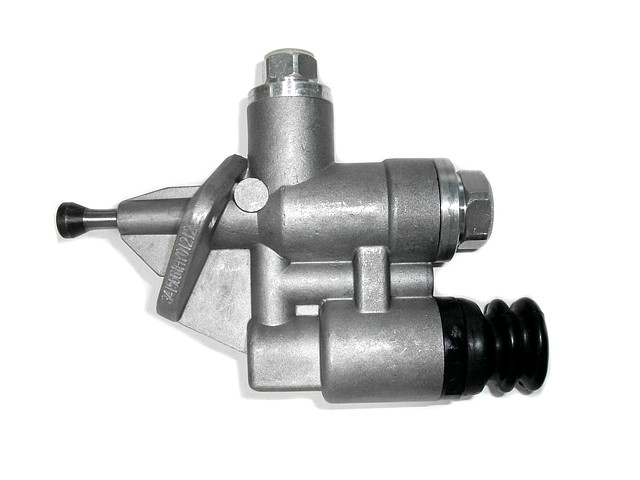

ТННД

Это устройство дополняет основной насос для повышения давления в системе. ТННД устанавливается на корпус ТНВД или рядом, что исключает длинные трубопроводы. В систему входят фильтры грубой и тонкой очистки.

ТННД — насос, создающий низкое давление, работающий в двух режимах:

• предварительном — подготовка;
• основном — рабочем.

На предварительном этапе поршень поднимается эксцентриком, сжимающим пружину, и начинается движение топлива через фильтры. Основной режим запускается, когда топливо опускается.

ТННД перекачивает больше топлива, чем нужно для работы силовой установки, создавая оптимальные условия в топливной системе. При увеличении напряжения и давления подача топлива уменьшается, и поршень замедляет движение. При повышенной потребности в горючем поршень работает активнее.

Топливный насос требует внимания владельца автомобиля, как и другие ключевые системы. Регулярная очистка и замена изношенных деталей обеспечат его надежную и долгую работу.

Принципы управления топливным насосом

Современные топливные насосы управляются с помощью различных систем, которые обеспечивают оптимальную подачу топлива в зависимости от потребностей двигателя. Основные принципы управления топливным насосом включают в себя использование электронных систем, датчиков и управляющих блоков.

Одним из ключевых компонентов системы управления топливным насосом является блок управления двигателем (ECU). Этот блок получает данные от различных датчиков, таких как датчик давления топлива, датчик температуры двигателя и датчик массового расхода воздуха. На основе этих данных ECU принимает решения о том, сколько топлива необходимо подать в двигатель для достижения оптимальной работы.

Современные топливные насосы часто работают в режиме переменной производительности. Это означает, что насос может изменять свою производительность в зависимости от текущих условий работы двигателя. Например, при увеличении нагрузки на двигатель, ECU может увеличить подачу топлива, чтобы обеспечить необходимую мощность. В то же время, при снижении нагрузки, насос может уменьшить подачу топлива, что способствует экономии топлива и снижению выбросов.

Для управления производительностью насоса используются различные методы, включая импульсную широтно-импульсную модуляцию (ШИМ). Этот метод позволяет точно регулировать скорость работы насоса, изменяя длительность импульсов, подаваемых на насос. Таким образом, насос может работать в более эффективном режиме, что приводит к снижению потребления энергии и увеличению срока службы компонента.

Кроме того, в современных автомобилях могут использоваться системы с обратной связью, которые позволяют контролировать давление топлива в системе. Если давление падает ниже заданного уровня, ECU может активировать насос для увеличения подачи топлива. Это обеспечивает стабильную работу двигателя и предотвращает его остановку из-за недостатка топлива.

Важно отметить, что управление топливным насосом также включает в себя защитные функции. Например, если насос работает в условиях перегрева или низкого уровня топлива, ECU может отключить насос, чтобы предотвратить его повреждение. Это позволяет значительно увеличить надежность и долговечность системы.

Таким образом, принципы управления топливным насосом в современных автомобилях основаны на использовании высоких технологий и сложных алгоритмов, что обеспечивает эффективную и безопасную работу двигателя в различных условиях эксплуатации.

Вопрос-ответ

Какова основная функция топливного насоса в автомобиле?

Основная функция топливного насоса заключается в подаче топлива из бака к двигателю. Он обеспечивает необходимое давление и объем топлива для оптимальной работы двигателя, что позволяет поддерживать его эффективность и производительность.

Какие типы топливных насосов используются в современных автомобилях?

В современных автомобилях используются два основных типа топливных насосов: механические и электрические. Механические насосы обычно устанавливаются на старых моделях и работают за счет вакуума, создаваемого двигателем. Электрические насосы, которые более распространены, работают от электричества и обеспечивают более стабильное давление и производительность.

Каковы признаки неисправности топливного насоса?

Признаки неисправности топливного насоса могут включать трудности с запуском двигателя, его остановку во время работы, снижение мощности и увеличение расхода топлива. Также может наблюдаться шум или вибрация, исходящие от насоса, что также указывает на возможные проблемы.

Советы

СОВЕТ №1

Перед проведением любых работ с топливным насосом, обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и других электрических проблем.

СОВЕТ №2

Регулярно проверяйте уровень топлива в баке. Работа насоса на низком уровне топлива может привести к его перегреву и преждевременному выходу из строя.

СОВЕТ №3

Обратите внимание на шумы, исходящие от топливного насоса. Если вы заметили необычные звуки, это может быть признаком неисправности, и стоит обратиться к специалисту для диагностики.

СОВЕТ №4

При замене топливного насоса используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежную работу и долговечность системы подачи топлива.
