Установка меток ремня ГРМ — ключевой этап при замене этого элемента двигателя, особенно на Ауди 80. Правильная установка меток обеспечивает синхронизацию работы двигателя и предотвращает повреждения, возникающие из-за неправильной работы клапанов и поршней. В статье рассмотрим процесс установки меток ремня ГРМ, что поможет вам выполнить эту задачу самостоятельно и сэкономить на услугах автосервиса.
Выставление меток грм на Ауди 80
Установка меток необходима не только при замене ремня. Положение валов может измениться после демонтажа распредвала или ролика НТЖ. Чтобы вернуть все в исходное состояние, следуйте инструкции ниже.
Вот что нужно сделать:

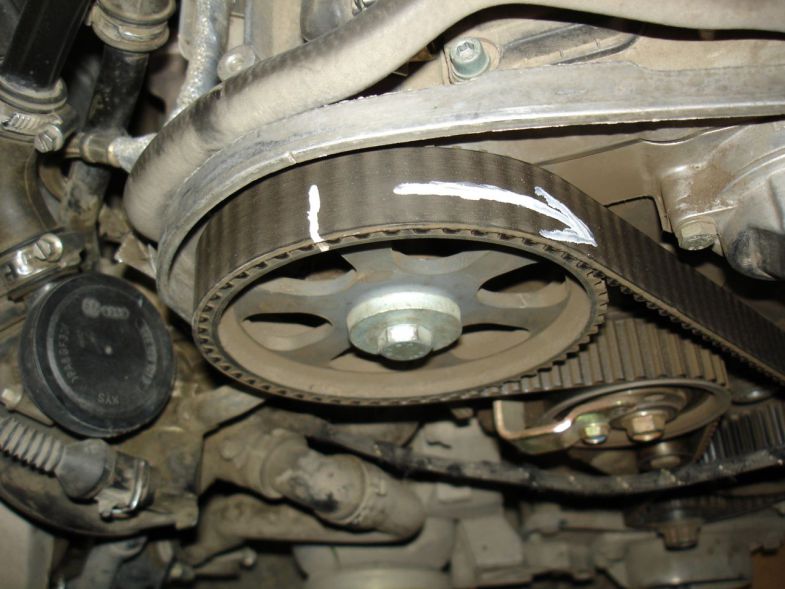

- На звездочке коленвала найдите риску и, поворачивая шкив, установите метку на уровне указателя на кожухе, защищающем ремень.
Примечание. Для облегчения вращения двигателя снимите свечи зажигания, чтобы устранить компрессию. Вращать коленвал проще, зацепившись за болт ключом или прокручивая колесо автомобиля.
- Обратите внимание на смотровое окошко под трамблером, где должна быть видна метка на маховике.
Если метка не видна, проверьте коленвал на один полный оборот. Метки должны быть правильно установлены, чтобы поршень первого цилиндра находился в нужном положении. Поршень можно увидеть, подсветив фонариком через отверстие от свечи.

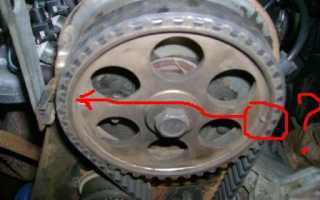

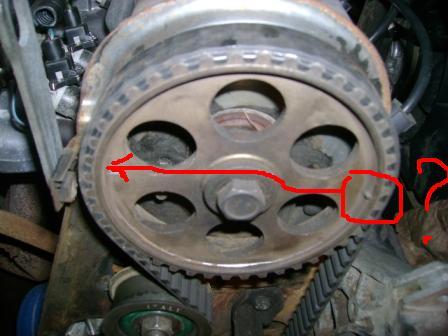

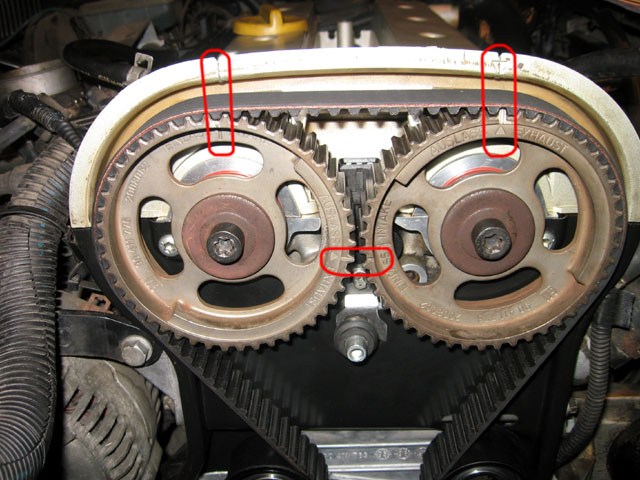

- Далее проверьте метку распредвала. Она представляет собой проточку между двумя зубьями звездочки распредвала со стороны двигателя.
- Установите метку на уровень кромки головки блока цилиндров.
Метка может не встать на место с первого раза. Чтобы сопоставить обе риски валов, возможно, придется снять ремень и проворачивать коленвал до совпадения проточек.

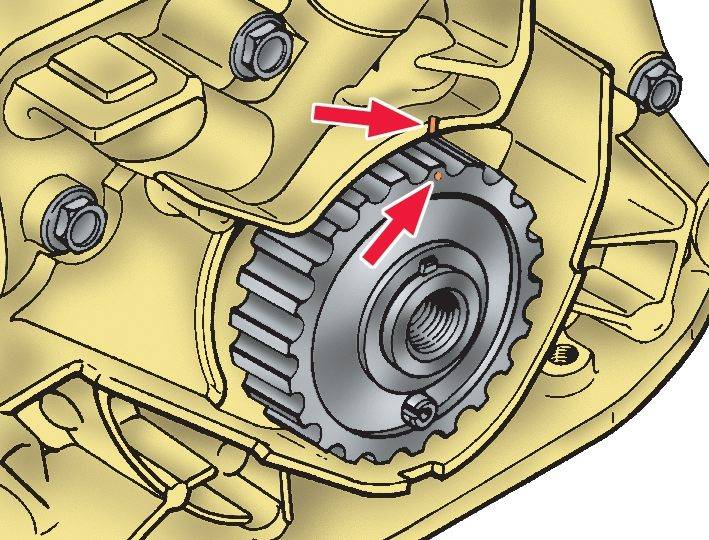

Правильность установки меток можно проверить по промежуточному валу. На его звездочке есть указатель, хотя он маленький (некоторые не знают о его существовании). Если круглая метка направлена на ось коленвала, значит, все сделано правильно.
На завершающем этапе проверьте зажигание. Снимите крышку трамблера и проверьте положение бегунка. Указатель должен быть направлен на провод первого цилиндра. Если это не так, переставьте провода в соответствии с порядком работы цилиндров: «первый-третий-четвертый-второй».
После этого установите ремень на место, проведите натяжение, проверьте вращение мотора вручную и соответствие меток. После двух оборотов все указатели должны занять свои позиции.
Установка меток ремня ГРМ — задача, требующая внимательности и точности. Эксперты рекомендуют начать с подготовки рабочего места и необходимых инструментов. Важно тщательно изучить руководство по эксплуатации автомобиля, так как разные модели могут иметь свои особенности. Перед началом работы следует убедиться, что двигатель находится в верхней мертвой точке, что позволит правильно установить метки.
При установке ремня необходимо следить за тем, чтобы метки совпадали с указанными на шкивах. Ошибки на этом этапе могут привести к серьезным повреждениям двигателя. Специалисты советуют использовать специальные инструменты для натяжения ремня, чтобы избежать его провисания или перетяжки. После завершения установки рекомендуется несколько раз вручную прокрутить двигатель, чтобы убедиться в правильности всех меток. Такой подход поможет избежать неприятных последствий и обеспечит надежную работу двигателя.
Замена ремня на Ауди
Вообще, замена ремня на Ауди 80 – процесс не очень сложный. Главное здесь, не прогореть с метками. Ниже приводится инструкция по замене ремня своими руками.
- После отрытия капота, снимается вентилятор радиаторного охлаждения.
Это придется сделать, так как в противном случае, будет неудобно работать. Если у вас имеется большой навык работ между деталями, если вы умеете цеплять ключ в узком пространстве, не смотря при этом на болты и гайки, вентилятор можно и не снимать.
- Дальше надо снять защитный кожух ремня (верхний), фиксирующийся с помощью двух защелок.
- На колесиках коленвала и помпы рекомендуется сорвать 4 болта (6-гранника).
Совет. Чтобы легче было открутить 6-гранники, надо прежде простучать болты молотком. Затем вдеть специальный ключ-шестигранник, застопорить маховик и открутить их.
Примечание. Случается также, что инструмент в шляпках играет, снять болты не удается. В этом случае поможет только звездочка-торикс под размер, которую надо вбить в болты.
- После снятия болтов, надо демонтировать резиновое кольцо ГУР.
- Затем сдвинуть насос внутрь силовой установки, прежде вывернув 13-миллиметровые болты.
- Теперь надо снять генераторный ремень, а затем открутив болты, сдвинуть сам генератор к мотору.
- Фиксаторы колесиков шкивов откручиваются и снимаются.
- Теперь надо снять нижний защитный чехол ремня грм.
- Выставить установочные риски.
Выше была приведена подробная информация о выставлении меток. Здесь же приведены другие важные моменты.
Например, на распредвале проточка может быть хорошо видна, а на коленвале не заметна. В этом случае придется ставить метки самому штрихом, не забывая о шкиве трамблера и ролике.
Продолжаем:
- НТЖ ролик надо снять, прежде открутив фиксатор.
- Затем можно снять уже и ремень.
- На данном этапе проверить метки.
- Поставить новый ремень, действуя по схеме: сначала колесо коленвала, затем шкив трамблера, после распредвал и в конце НТЖ ролик.
Важно также суметь провести грамотное натяжение ролика. То делается с помощью особого ключа. Вращать надо ролик против часовой до тех пор, пока наружные отверстия обеих втулок ролика не совпадут в горизонтальной плоскости.
Окончательно затянуть гайку ролика можно только после очередной проверки меток.
Внимание. Полезный совет по натяжке ремня грм: если потянуть кольцо со стороны генератора и оно со значительным усилием, но коснется защитного кожуха с изнаночной стороны, значит, натяжение выполнено точно.
На завершающем этапе, когда все собрано, крепить кожух-защиту сразу не рекомендуется. Надо сначала завести мотор, послушать свист ремня. Посторонние звуки (характерное урчание), скорее всего, будут свидетельствовать о перетянутости НТЖ ролика. Он ослабляется, диагностика повторяется.
