Катушка зажигания, или бобина, обеспечивает искровое зажигание топливовоздушной смеси в двигателе автомобиля. Ее неисправность может вызвать проблемы с запуском, увеличенный расход топлива и повышенные выбросы. В этой статье рассмотрим, как проверить катушку зажигания, признаки ее неисправности и меры для восстановления функциональности. Эти знания помогут своевременно выявлять и устранять проблемы, обеспечивая надежную работу автомобиля.
Бобина: принцип функционирования и разновидности
Запуск бензинового двигателя внутреннего сгорания невозможен без воспламенения топливно-воздушной смеси, в чем ключевую роль играет бобина. Она преобразует низковольтный ток в высоковольтный, необходимый для зажигания смеси. Бобина вырабатывает напряжение в 35 тысяч вольт, что критично для работы двигателя.
Рассмотрим работу бобины и её значимость. Напряжение от аккумулятора поступает на обмотку катушки, которая состоит из первичной и вторичной обмоток.
Различие между обмотками заключается в количестве витков и толщине медной проволоки, что позволяет преобразовывать ток.
Высокое напряжение передаётся на трамблёр через бронепровод и затем на свечи зажигания в соответствии с порядком работы цилиндров.
Все бобины имеют схожую конструкцию, но различаются по типам. Наиболее распространены 2-искровые и 1-искровые модели.
2-искровые бобины устанавливаются в системах со статическим распределением напряжения, обеспечивая две свечи зажигания. Этот тип используется в двигателях с чётным количеством цилиндров, таких как Лансер, Форд Фокус, Мазда 3 и другие. Четырёхцилиндровые моторы популярны среди российских водителей благодаря доступности и экономичности.
1-искровые бобины устанавливаются на каждый цилиндр, непосредственно над свечами зажигания. Они требуют сенсорного регулятора звёздочки распредвала для определения верхней мёртвой точки. 1-искровые бобины доступны как отдельные устройства или в виде катушечных блоков с несколькими бобинами.
Проверка работоспособности катушки зажигания является важным этапом диагностики системы зажигания автомобиля. Эксперты рекомендуют начать с визуального осмотра: необходимо проверить наличие трещин, коррозии и других повреждений на корпусе катушки. Далее следует использовать мультиметр для измерения сопротивления обмоток. Обычно сопротивление первичной обмотки должно находиться в пределах 0,5-2 Ом, а вторичной – от 6 до 15 кОм, в зависимости от модели. Также можно провести тест на наличие искры, отсоединив высоковольтный провод и подсоединив его к заземлению, после чего прокрутить двигатель. Если искра отсутствует, это может свидетельствовать о неисправности катушки. Важно помнить, что для точной диагностики лучше всего обратиться к специалистам, обладающим необходимым оборудованием и опытом.
Почему портится бобина
К сожалению, несмотря на усовершенствованность современных бобин, никто из автомобилистов не застрахован от их поломки. Проявляются неисправности по-разному: двигатель резко теряет мощность, на панели приборов появляется знак ошибки, мотор трудно запускается или вообще отказывается это делать. Проблемы могут возникать либо при определённом режиме функционирования силового агрегата, либо во всех режимах.
Примерный срок эксплуатации стандартной бобины составляет 70 тыс. км пробега транспортного средства. Однако катушка может функционировать без проблем и большую часть времени и значительно меньшую. Всё будет зависеть от условий её эксплуатации, нагрузок, длительности запуска мотора и местопроживания автомобилиста.
- Читайте также:
Примечание. Никая из моделей бобин не любит длительных нагрузок. Поэтому не стоит впустую включать систему зажигания, не задействуя силовой агрегат. Также бобина портится от высокой влажности, при перегревах и т.д.
Теперь о причинах. Их может быть несколько. Одна из главных – ВКЗ или короткое замыкание, происходящее внутри устройства. В этом случае бобина просто перегревается по вине старения. Среди других причин поломки бобины выделяют слабую АКБ, негерметичность различных элементов силовой установки и многое другое. К примеру, если батарея автомобиля слабая, то это приводит к возрастанию времени зарядки бобины, что впоследствии сказывается на преждевременном выходе из строя.
| Метод проверки | Описание метода | Результат, указывающий на неисправность |
|---|---|---|

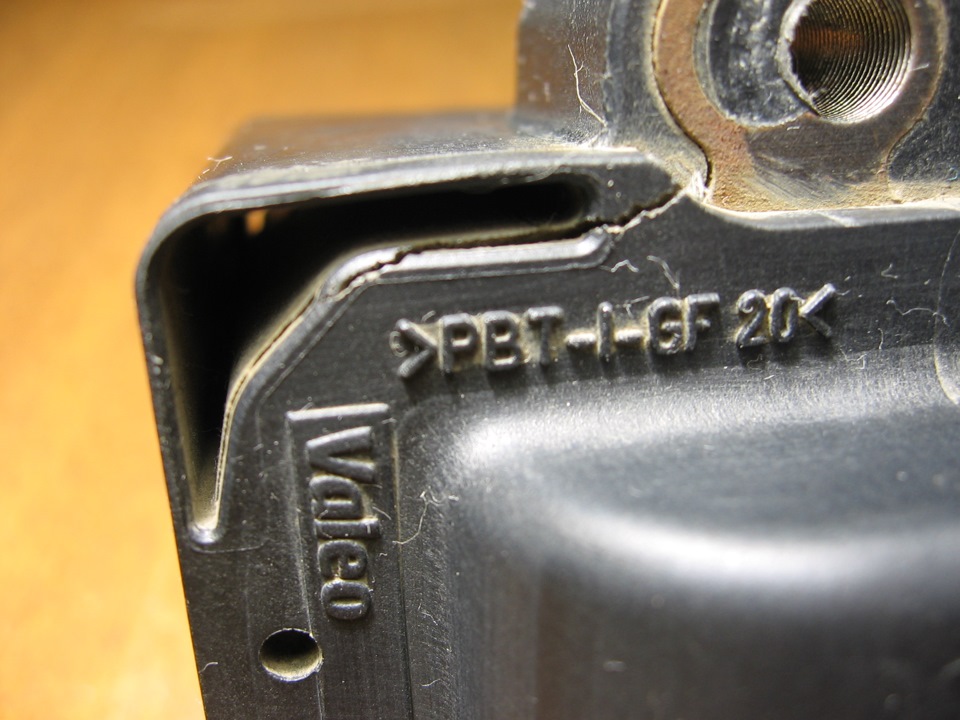

| Визуальный осмотр | Внешний осмотр катушки на наличие повреждений (трещин, оплавлений, следов перегрева) | Трещины в корпусе, оплавленные участки, следы подгорания, вздутия |
| Проверка сопротивления первичной обмотки | Измерение сопротивления первичной обмотки омметром. Нормативные значения указаны в технической документации на автомобиль. | Значение сопротивления значительно отличается от нормы (слишком высокое или слишком низкое) |
| Проверка сопротивления вторичной обмотки | Измерение сопротивления вторичной обмотки омметром. Нормативные значения указаны в технической документации на автомобиль. | Значение сопротивления значительно отличается от нормы (слишком высокое или слишком низкое, обрыв) |
| Проверка напряжения на высоковольтных выводах | Измерение напряжения на высоковольтных выводах катушки с помощью высоковольтного щупа во время работы двигателя. | Отсутствие напряжения или низкое напряжение на выводах |
| Проверка искры | Наблюдение за наличием искры на свечах зажигания. Можно использовать специальный инструмент для проверки искры. | Отсутствие искры на одном или нескольких свечах |
| Проверка с помощью осциллографа | Анализ формы импульсов напряжения на первичной и вторичной обмотках с помощью осциллографа. | Деформированные или отсутствующие импульсы, низкая амплитуда |
Интересные факты
Вот несколько интересных фактов о проверке работоспособности катушки зажигания:
-
Метод “по сопротивлению”: Один из самых простых способов проверить катушку зажигания — измерить её сопротивление с помощью мультиметра. Обычно для катушек зажигания сопротивление первичной обмотки должно находиться в пределах 0,5-2 Ом, а вторичной — от 6 до 15 кОм. Если значения выходят за эти пределы, это может указывать на неисправность.
-
Проверка искры: Для проверки работоспособности катушки зажигания можно использовать метод “искры”. Для этого необходимо отсоединить высоковольтный провод от свечи зажигания и поднести его к металлической части двигателя. При запуске двигателя должна появляться яркая искра. Если искры нет, это может свидетельствовать о неисправности катушки или других компонентов системы зажигания.
-
Температурный эффект: Интересно, что катушки зажигания могут работать нормально при холодном двигателе, но терять работоспособность при нагреве. Это связано с тем, что некоторые внутренние компоненты могут расширяться и терять контакт. Поэтому, если проблема проявляется только после длительной работы двигателя, стоит проверить катушку на предмет перегрева или механических повреждений.
Методы тестирования
В первую очередь, бобину осматривают визуально. Проверяются катушка, трамблёр, проводка и разъёмы, так как эти элементы взаимосвязаны и составляют систему зажигания. Обращают внимание на окисление, трещины и другие дефекты.
Если визуальный осмотр не выявил проблем, переходят к детальной диагностике с осциллоскопом. Этот прибор показывает состояние обмоток бобины и позволяет проверить работоспособность других её компонентов.
Осциллоскоп подключается как к 2-искровым, так и к 1-искровым катушкам, расположенным отдельно от свечных колпачков. Если 1-искровые бобины интегрированы с колпачками, проверка усложняется.
С помощью осциллоскопа можно получить осциллограммы обмоток для всех цилиндров двигателя одновременно, используя комплект переходных проводников. При отсутствии таких проводников можно изготовить дополнительный кабель из свечного колпака, соединяющего свечу и бобину. Это позволяет сохранить показания и провести аналогичную проверку для остальных цилиндров, после чего данные сравниваются.
Если бобина 1-искровая и не подключена для удобства проверки, силу тока измеряют через положительный выход или массу катушки.
Некоторые системы зажигания могут иметь устройство для определения пропусков в цилиндрах, что упрощает измерение, так как данные с обеих обмоток выводятся на экран одновременно.
Кроме осциллоскопа, используется омметр. Его показания могут быть достаточными для анализа, но многое зависит от конкретной системы зажигания и конструкции бобины.
Читайте также:
Если система включает сенсорные датчики, рекомендуется тестировать их показатели.
Важно помнить, что данные с осциллоскопа могут указывать на проблемы с другими неисправными элементами двигателя, которые могут имитировать неисправность бобины. Например, низкая компрессия в цилиндре приведёт к снижению напряжения на экране прибора.
Признаки неисправной бобины
Неисправная катушка зажигания (бобина) может стать причиной множества проблем с запуском двигателя и его работой. Знание признаков, указывающих на неисправность бобины, поможет водителю своевременно выявить проблему и избежать более серьезных поломок. Рассмотрим основные признаки, которые могут свидетельствовать о неисправной катушке зажигания.
- Проблемы с запуском двигателя: Если двигатель не запускается или запускается с трудом, это может быть связано с неисправной бобиной. В таком случае искра может быть слабой или отсутствовать вовсе.
- Неровная работа двигателя: Если двигатель работает неустойчиво, “троит” или глохнет на холостом ходу, это может указывать на проблемы с катушкой зажигания. Неправильная подача искры может привести к неправильному сгоранию топлива.
- Потеря мощности: Если вы заметили, что автомобиль стал менее мощным, особенно при ускорении, это может быть следствием неисправной бобины. Недостаточная искра может привести к неполному сгоранию топлива, что снижает мощность двигателя.
- Увеличенный расход топлива: Неисправная катушка может привести к неэффективному сгоранию топлива, что, в свою очередь, увеличивает его расход. Если вы заметили, что ваш автомобиль стал “кушать” больше топлива, чем обычно, стоит проверить бобину.
- Проблемы с зажиганием: Если при повороте ключа зажигания вы не слышите характерного щелчка или не видите, как загораются индикаторы на приборной панели, это также может быть связано с неисправной катушкой.
- Световой индикатор “Check Engine”: Если на приборной панели загорелся индикатор “Check Engine”, это может указывать на проблему с системой зажигания, в том числе и с катушкой. Рекомендуется провести диагностику для определения точной причины.
- Проверка искры: Если вы подозреваете, что катушка неисправна, можно провести визуальную проверку искры. Для этого необходимо снять высоковольтный провод с свечи зажигания и, удерживая его на расстоянии 5-10 мм от массы двигателя, прокрутить стартер. Если искра отсутствует или она слабая, это может указывать на неисправность бобины.
Если вы заметили один или несколько из перечисленных признаков, рекомендуется обратиться к специалисту для диагностики и замены катушки зажигания. Игнорирование этих симптомов может привести к более серьезным поломкам и дорогостоящему ремонту.
Вопрос-ответ
Каковы основные признаки неисправности катушки зажигания?
Основные признаки неисправности катушки зажигания включают трудности с запуском двигателя, неравномерную работу на холостом ходу, потерю мощности при ускорении и увеличение расхода топлива. Также может наблюдаться появление ошибок в системе управления двигателем, что может быть подтверждено диагностическим сканером.
Как правильно провести тест катушки зажигания с помощью мультиметра?

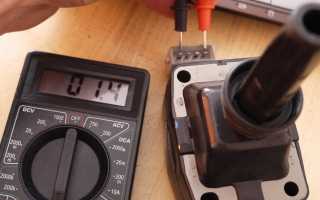

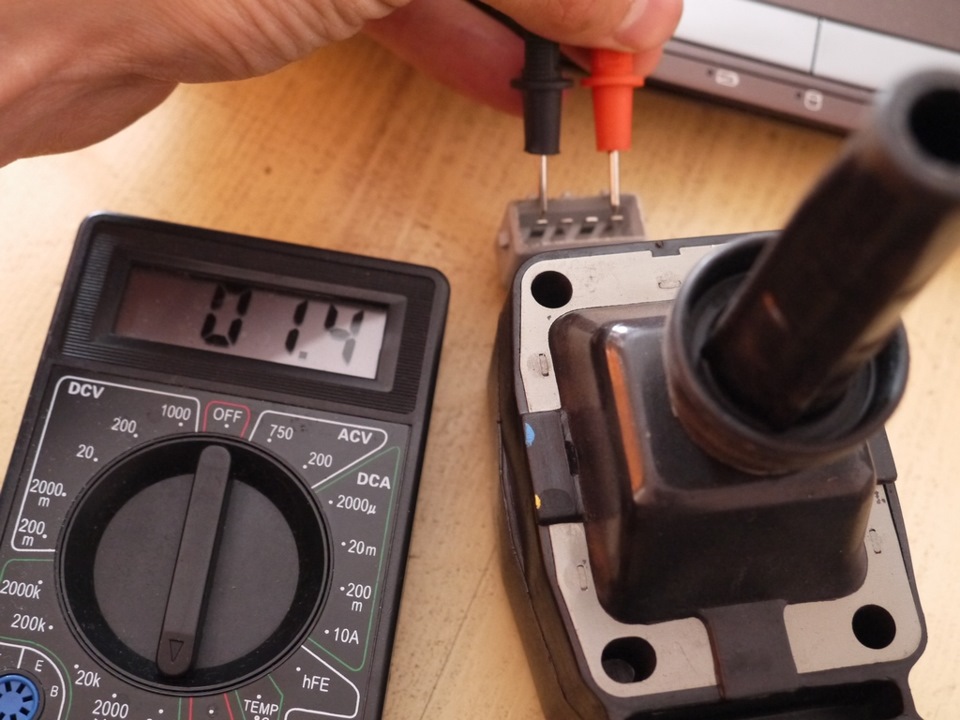

Для тестирования катушки зажигания с помощью мультиметра необходимо отключить катушку от системы зажигания и измерить сопротивление между выводами. Обычно значение должно находиться в пределах 0.5-2.0 Ом для первичной обмотки и 6-15 кОм для вторичной. Если значения значительно отличаются от нормы, катушка может быть неисправна.
Можно ли проверить катушку зажигания без специального оборудования?
Да, можно провести визуальный осмотр и выполнить тест на наличие искры. Для этого нужно снять высоковольтный провод с катушки и поднести его к металлической части двигателя, затем прокрутить стартер. Если искра появляется, катушка работает, но это не гарантирует ее полной исправности. Рекомендуется использовать мультиметр для более точной диагностики.
Советы
СОВЕТ №1
Перед началом проверки катушки зажигания убедитесь, что автомобиль находится в безопасном состоянии: выключите зажигание, отсоедините аккумулятор и дайте двигателю остыть. Это поможет избежать электрических ударов и травм.
-
Читайте также:
СОВЕТ №2
Используйте мультиметр для проверки сопротивления катушки. Подключите щупы мультиметра к выводам катушки и проверьте, соответствует ли значение сопротивления указанным в технической документации вашего автомобиля. Низкие или высокие значения могут указывать на неисправность.
СОВЕТ №3
Проверьте катушку зажигания на наличие видимых повреждений, таких как трещины, коррозия или обгоревшие участки. Эти признаки могут указывать на необходимость замены катушки, даже если она показывает нормальные значения сопротивления.
СОВЕТ №4
Если у вас есть доступ к запасной катушке, попробуйте заменить подозрительную катушку на рабочую. Это поможет быстро определить, является ли проблема в катушке зажигания или в других компонентах системы зажигания.
