В этой статье рассмотрим, как проверить катушку магнитного пускателя без сложного оборудования. Пускатели управляют электрическими двигателями, и их неисправность может остановить оборудование. Умение выявлять проблемы с катушкой сэкономит время и средства на ремонте, а также повысит надежность техники. Мы предложим простые методы проверки, которые помогут быстро определить состояние катушки и принять меры.
Как проверить пускатель и его составляющие
Магнитный пускатель состоит из катушки, неподвижного сердечника и подвижного элемента — якоря. В его конструкции также имеются контакты, как и в других электрических системах.
Эксперты рекомендуют несколько простых методов для проверки катушки пускателя без использования сложного оборудования. Во-первых, можно визуально осмотреть катушку на наличие видимых повреждений, таких как трещины или обгоревшие участки. Во-вторых, стоит проверить целостность проводов, подключенных к катушке, и убедиться, что они надежно зафиксированы.
Для более точной проверки можно использовать мультиметр в режиме измерения сопротивления. Если сопротивление катушки значительно ниже или выше нормального значения, это может указывать на неисправность. Также полезно проверить катушку на наличие короткого замыкания, подключив мультиметр к выводам и наблюдая за показаниями.

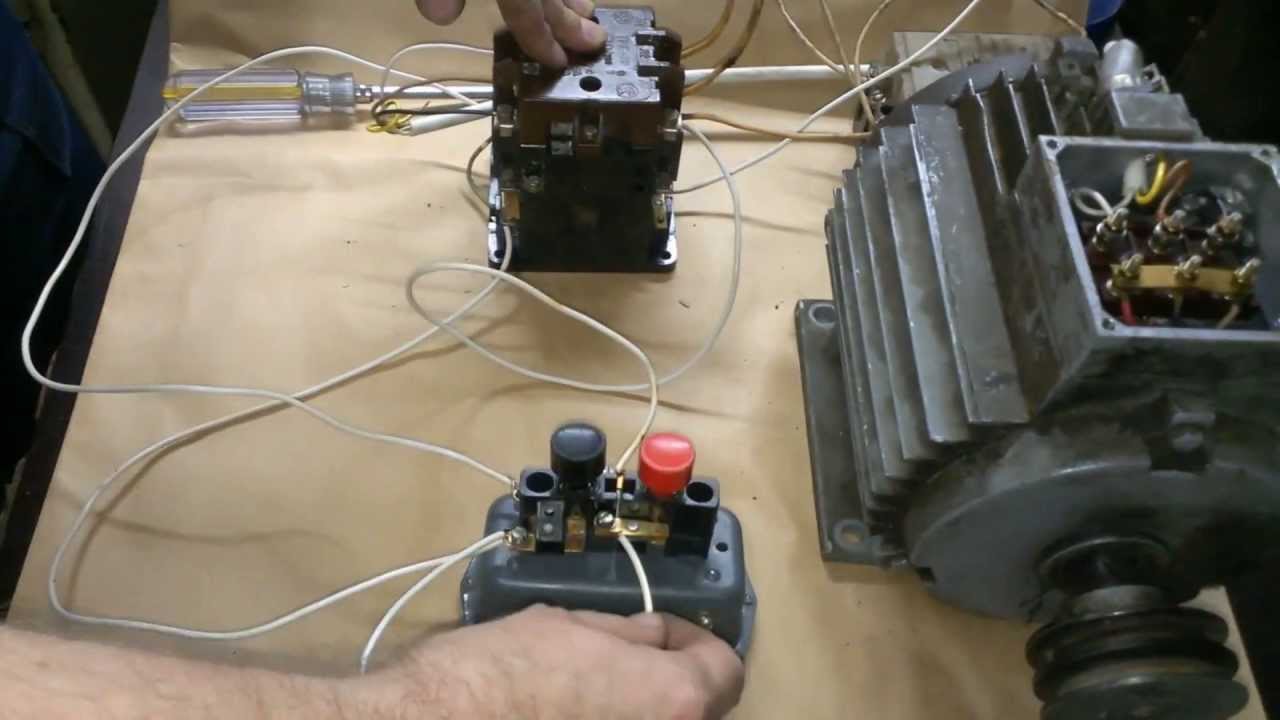

Наконец, если есть возможность, можно подключить катушку к источнику питания на короткое время и проследить за ее реакцией. Если катушка не срабатывает или издает необычные звуки, это также свидетельствует о проблемах. Эти простые методы помогут быстро оценить состояние катушки пускателя без необходимости в сложном оборудовании.
Контакты
Итак, в любом электрооборудовании первично выходят из строя подвижные компоненты. В МП такими составляющими становятся контакты. Сажа, окалины и отложения – бесспорно, собираются на поверхностях контактов, вызывают искрение и другие проблемы. Возникают они не только по причине влажности окружающей среды, но и из-за протекания различных электрохимических процессов.
Чтобы осуществить проверку бобины пускателя, вначале рекомендуется осмотреть контакты, очистить их от накопившегося нагара и грязи. Использовать для этого можно напильник или наждачную бумагу, но при этом нужно проводить процедуру очистки аккуратно, чтобы не оставить царапин на контактах.
Следующий этап – регулировка контактов. Нужно с помощью тонких пластиковых лент и динамического измерителя выставить правильный зазор, прижим контактов. Пластиковые полоски в данном случае будут имитировать контакт. Динамометр же – выполняет функцию измерителя усилия – как только дойдёт до 700 гр, пластина вынимается.
К распространённым неисправностям пускателя принято относить:
- Возникновение слоя коррозии в местах соединения подвижной части пускателя с неподвижной;
- Трескание короткозамкнутого (КРТЗ) витка;
- Неправильное взаимоположение якоря и сердечника;
- Чрезмерное натяжение контактов и т.д.
Как и говорилось выше, контакты и их повреждения относятся к отдельному виду неисправностей. Их принято делить на следующие:
- Возникновение загрязнений различного свойства, которые устраняются протиркой бензином или спиртом. Если отложения выпуклые и твёрдые, то зачищаются они напильником.
- Эрозия контактов, когда они частично или на 70 процентов разрушаются. В этом случае помогает только замена на новые элементы.
- Выходят из строя пружины контактов. Это тоже не «лечится» ремонтом. Нужно заменить контакты.
| Метод проверки | Описание метода | Ожидаемый результат |
|---|---|---|
| Визуальный осмотр | Внимательно осмотрите катушку на наличие видимых повреждений: трещин, оплавлений, вздутий, следов перегрева, обрывов проводов. | Отсутствие видимых повреждений. |
| Проверка сопротивления (мультиметром) | Измерьте сопротивление обмотки катушки мультиметром в режиме измерения сопротивления. Значение сопротивления должно быть в пределах нормы, указанной в технической документации на пускатель. | Сопротивление в пределах нормы (не нуль и не бесконечность). |
| Проверка напряжения на контактах катушки (при подаче питания) | При подаче питания на пускатель, измерьте напряжение на клеммах катушки мультиметром. | Напряжение должно соответствовать напряжению питания пускателя. |
Интересные факты
Вот несколько интересных фактов о том, как проверить катушку пускателя без сложного оборудования:
-
Использование мультиметра: Даже простейший мультиметр может помочь в проверке катушки пускателя. Для этого достаточно измерить сопротивление катушки. Обычно оно должно находиться в пределах 100-1000 Ом. Если сопротивление значительно ниже или выше, это может указывать на неисправность.
-
Метод “на слух”: Если у вас нет мультиметра, можно проверить катушку пускателя, подключив её к источнику питания (например, к сети 220 В). При этом следует быть осторожным: если катушка исправна, вы должны услышать щелчок, который указывает на срабатывание пускателя. Если щелчка нет, возможно, катушка неисправна.
-
Визуальный осмотр: Иногда достаточно просто осмотреть катушку на предмет видимых повреждений. Трещины, обгоревшие участки или следы перегрева могут указывать на то, что катушка вышла из строя. Это простой, но эффективный способ предварительной диагностики.
Катушка или бобина
Сначала осмотрите катушку пускателя на наличие трещин. Если они есть, заполните щели холодной сваркой с помощью шпателя. Для дополнительной защиты наклейте поверх холодной сварки медицинский пластырь.
Читайте также:
При межвитковом замыкании (МКЗ) удалите поврежденные витки до места замыкания, отматывая проводку. Место замыкания обычно видно по поврежденной финифти. Разрежьте кабель рядом с повреждением, затем зачищайте и спаивайте.
Проводка
Замыкание, которое возникает при загрязнении контактов, может вызвать дугу. Она же вполне легко может перенестись на магнитопровод. К загрязнениям приплюсовывается коррозия. Чтобы очистить поверхность магнитопровода, нужно взять ветошь, увлажнить её бензином или ацетоном, и хорошенько очистить от загрязнений. Большие слой коррозии устраняются наждачной бумагой – зашлифовываются.
Существуют и другие сложности в работе пускателя:
- Повреждение КРТЗ витков;
- Ослабление винтовых креплений, фиксирующих пару якорь-сердечник.
КРТЗ витки – обязательная составляющая неподвижной части пускателя, они расположены на концах сердечника. Бывают изготовлены из мягкого металла. Для КРТЗ витков предусматриваются особого типа пазы, в которых они и размещаются. Кроме того, витки способны портиться ещё и внутри катушки, собственно намагничивающей сердечник.
Понятно, что устранить проблемы с фиксаторами можно путём затягивания слабых креплений. А насчёт КРТЗ витков, то поможет только замена.
Подробнее про различные неисправности пускателя и катушки в таблице
| Тип неисправности | Причина | Устранение |
|---|---|---|
| Нет напряжения на выходе | Подвижные контакты не касаются неподвижных из-за загрязнения или порчи | Разобрать устройство, проверить контакты |
| Пускатель не срабатывает | Заклинивание внутреннего механизма из-за загрязнения или порчи | Проверить и устранить заклин, почистить устройство |
| Обгорание зажимов присоединения проводов у пускателей | Слабая фиксация сердечника | Замена пускателя или съёмной части, проверка контактов у новых устройств |
| Перегрев или окисление зажимов присоединения проводов | Слабая фиксация зажимов | Разобрать крепления, зачистить и собрать заново |
| Пускатель не включается (нет напряжения на катушке) | Обрыв цепи или что-то другое | Проверить цепь управления |
| Пускатель не включается (есть напряжение на катушке) | Слабое нажатие в зажимах или на контактах | Отрегулировать контакты, затянуть зажимы |
| Пускатель не включается (есть напряжение на катушке) | Пускатель заклинен при замерзании влаги в зазорах | Разобрать пускатель и собрать |
Как функционирует пускатель
Принцип работы пускателя прост. Для активации нужно подать напряжение на катушку, которая потребляет от 10 до 80 Вт.
При активации катушка создает магнитное поле, воздействуя на неподвижную часть пускателя. Это приводит к движению якоря, который замыкает электрические контакты, и напряжение начинает поступать по всей системе.
- Читайте также:
Чтобы отключить устройство, достаточно убрать питание с катушки. Без тока подвижная часть возвращается в исходное положение, и контакты размыкаются.

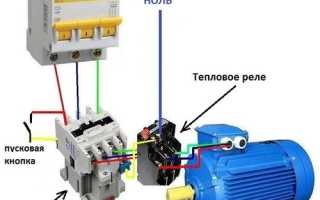

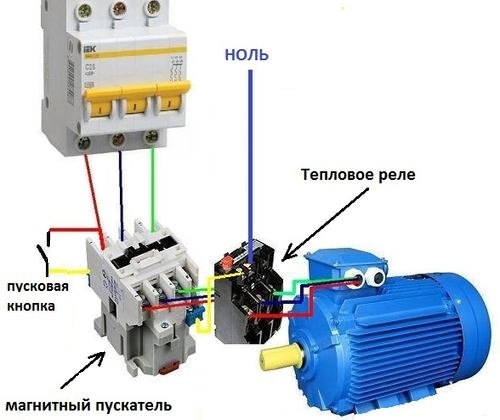

Для защиты катушки и пускателя от перегрузок устанавливают реле. Однако тепловое реле не защитит пускатель от короткого замыкания.
Пускатель — это усовершенствованный контактор с дополнительными функциями. Он запускает генератор или электродвигатель, обеспечивает реверс, защищает мотор от перегрузок и поддерживает работу управляющих цепей.

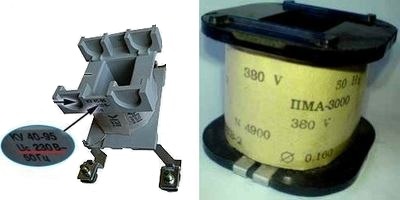

Конструкция катушки может варьироваться в зависимости от напряжения и силы тока.
Проверка на наличие короткого замыкания
Проверка катушки пускателя на наличие короткого замыкания является важным этапом диагностики электрических цепей. Короткое замыкание может привести к повреждению оборудования и даже к пожару, поэтому важно уметь выявлять эту проблему. Для проверки катушки пускателя без сложного оборудования вам понадобятся лишь несколько простых инструментов: мультиметр, изолированная отвертка и, возможно, плоскогубцы.
Первым шагом в проверке катушки пускателя является отключение питания. Это необходимо для вашей безопасности и предотвращения повреждения оборудования. Убедитесь, что все источники питания отключены, и используйте изолированную отвертку для снятия крышки пускателя, чтобы получить доступ к катушке.
После того как вы получили доступ к катушке, визуально осмотрите её на предмет повреждений. Обратите внимание на наличие трещин, обгоревших участков или других видимых дефектов. Если вы заметили какие-либо повреждения, это может быть признаком короткого замыкания.
Следующим шагом является использование мультиметра для проверки сопротивления катушки. Установите мультиметр в режим измерения сопротивления (Ом). Подключите щупы мультиметра к выводам катушки. Если мультиметр показывает значение сопротивления, находящееся в пределах нормы (обычно от нескольких сотен до нескольких тысяч Ом, в зависимости от типа катушки), это означает, что катушка не имеет короткого замыкания. Если же мультиметр показывает нулевое значение или очень низкое сопротивление, это указывает на наличие короткого замыкания.
Также важно проверить катушку на наличие обрывов. Для этого можно использовать тот же мультиметр. Если сопротивление катушки бесконечно или мультиметр не показывает никаких значений, это может указывать на обрыв в цепи катушки, что также требует замены.
После завершения проверки не забудьте вернуть все на свои места и подключить питание. Если вы обнаружили короткое замыкание или обрыв, рекомендуется заменить катушку пускателя на новую, чтобы избежать дальнейших проблем с оборудованием.
Вопрос-ответ
Как узнать, работает ли катушка пускателя без мультиметра?
Вы можете проверить катушку пускателя, подключив её напрямую к источнику питания, соответствующему её номинальному напряжению. Если катушка срабатывает и слышен щелчок, это означает, что она функционирует правильно. Однако будьте осторожны и соблюдайте все меры безопасности при работе с электричеством.
Что делать, если катушка пускателя не срабатывает?
Если катушка не срабатывает, сначала проверьте соединения и проводку на наличие повреждений или коррозии. Также убедитесь, что источник питания исправен и подает нужное напряжение. Если все в порядке, возможно, катушка вышла из строя и требует замены.
Как проверить катушку пускателя на наличие короткого замыкания?
Для проверки на короткое замыкание можно использовать простой метод: отсоедините катушку от цепи и проверьте её сопротивление с помощью тестера или омметра. Если сопротивление равно нулю или очень низкое, это указывает на короткое замыкание внутри катушки, и её необходимо заменить.
Советы
СОВЕТ №1
Перед началом проверки катушки пускателя убедитесь, что питание отключено. Это поможет избежать короткого замыкания и защитит вас от электрического удара. Используйте мультиметр для проверки наличия напряжения на клеммах катушки только после отключения питания.
СОВЕТ №2
Проверьте целостность катушки с помощью простого теста на сопротивление. Установите мультиметр в режим измерения сопротивления и подключите его к выводам катушки. Нормальное значение сопротивления должно находиться в пределах, указанных в технической документации. Если сопротивление бесконечно или слишком низкое, катушка неисправна.
СОВЕТ №3
Обратите внимание на визуальные признаки повреждений. Проверьте катушку на наличие трещин, обгоревших участков или других видимых дефектов. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены катушки.
СОВЕТ №4
Если у вас есть доступ к аналогичной рабочей катушке, попробуйте временно заменить неисправную катушку на исправную. Это поможет вам быстро определить, является ли проблема в катушке или в других компонентах цепи.
-
