Датчик холла в автомобиле играет важную роль в системе зажигания, определяя положение коленчатого вала и синхронизируя работу двигателя. Однако он может выйти из строя, что вызывает проблемы с запуском и работой двигателя. В этой статье мы рассмотрим, как проверить датчик холла с помощью тестера (вольтметра), что позволит вам самостоятельно диагностировать его состояние и избежать неприятностей на дороге. Освоив эту процедуру, вы сможете уверенно отправляться в поездки, зная, что ваш автомобиль исправен.
Роль датчика в системе СЗ
При неисправностях в датчике или ДХ могут возникнуть серьезные проблемы с работой двигателя. Автомобиль может не заводиться или демонстрировать плохую управляемость. Неужели такой маленький элемент, как ДХ, может так сильно влиять на работу мотора? Да, это так.
Что такое ДХ? Это контроллер, чувствительный к изменениям в магнитном поле. Если ДХ выходит из строя, инжектор перестает работать.
Связь ДХ с системой зажигания осуществляется через коммутатор или проводник, формируя магнитное поле.
Проверка датчика холла с помощью тестера является важной процедурой для диагностики работы различных систем автомобиля. Эксперты рекомендуют начать с установки тестера в режим измерения постоянного напряжения. Затем необходимо подключить один щуп к выходу датчика, а другой – к земле. При включении зажигания и активации системы, работающей с датчиком, на экране тестера должно появиться значение напряжения, соответствующее спецификациям производителя. Если напряжение отсутствует или значительно ниже нормы, это может указывать на неисправность самого датчика или проблемы в проводке. Важно также проверить целостность проводов и соединений, так как они могут стать причиной неправильной работы датчика. Регулярная проверка датчиков холла помогает избежать серьезных поломок и обеспечивает надежную работу автомобиля.
Проверка датчика мультиметром
Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.
| Шаг | Действие | Ожидаемый результат |
|---|---|---|
| 1 | Подключите тестер (вольтметр) к выводам датчика Холла. (Черный провод – на массу, красный – на выходной провод датчика) | Тестер должен показывать напряжение от 0 до 5 В (в зависимости от типа датчика и напряжения питания). |
| 2 | Поднесите магнит к датчику Холла. | Напряжение на тестере должно измениться. Изменение должно быть резким и значительным. |
| 3 | Удалите магнит от датчика Холла. | Напряжение на тестере должно вернуться к исходному значению (или близкому к нему). |
| 4 | Повторите шаги 2 и 3 несколько раз, меняя положение и расстояние магнита. | Напряжение должно стабильно изменяться при приближении и удалении магнита. Отсутствие изменений или нестабильные показания указывают на неисправность датчика. |
| 5 (дополнительно) | Проверьте сопротивление датчика Холла (если это возможно по схеме). | Сопротивление должно соответствовать спецификации датчика. Замкнутое или разомкнутое сопротивление указывает на неисправность. |
Интересные факты
Вот несколько интересных фактов о проверке датчика Холла с помощью вольтметра:
-
Принцип работы датчика Холла: Датчик Холла работает на основе эффекта Холла, который проявляется в том, что при прохождении электрического тока через проводник в магнитном поле возникает поперечное напряжение. Это позволяет датчику определять наличие и направление магнитного поля, что делает его полезным в различных приложениях, от автомобильной электроники до бытовых приборов.
-
Проверка выходного сигнала: При использовании вольтметра для проверки датчика Холла важно измерять выходное напряжение при наличии и отсутствии магнитного поля. В нормальном состоянии, когда магнитное поле присутствует, вольтметр должен показывать определенное напряжение (обычно в пределах 0,5-4,5 В в зависимости от типа датчика). Если напряжение не изменяется, это может указывать на неисправность датчика.
-
Тестирование с помощью постоянного магнитного поля: Для проверки датчика Холла можно использовать постоянный магнит. При поднесении магнита к датчику вольтметр должен показывать изменение напряжения. Это позволяет не только проверить работоспособность датчика, но и определить его чувствительность к магнитному полю, что может быть полезно при диагностике и настройке систем, использующих эти датчики.
1-й способ

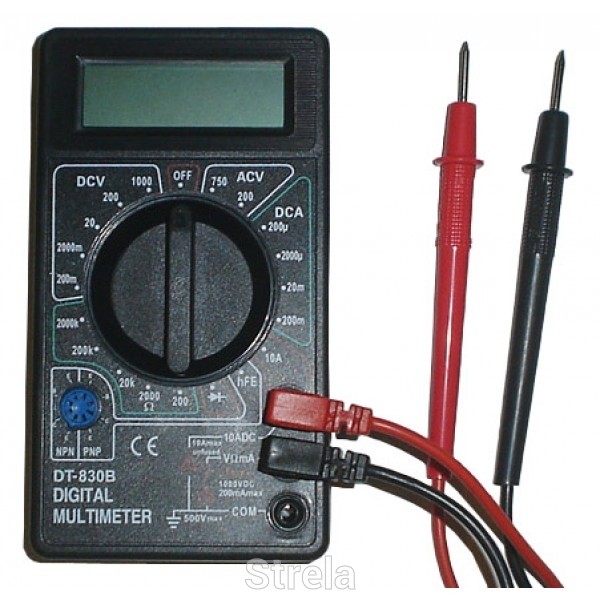

Для диагностики потребуется вольтметр или мультиметр, установленный в режим измерения постоянного напряжения (ПТ) с диапазоном до 20 В. Также нужны два металлических штыря для проверки датчика холла (ДХ).
Перед проверкой снимите резиновый чехол с колодки, подключенной к распределителю зажигания и ДХ.
Далее:
Читайте также:
- отсоедините главный бронепровод от распределителя;
- подключите его к разряднику или массе, чтобы предотвратить случайный запуск двигателя.
Затем:
- включите зажигание;
- отсоедините колодку от распределителя;
- установите мультиметр в режим измерения ПТ на 20 В;
- минусовой зажим соедините с массой (частью кузова);
- плюсовой щуп используйте для измерения напряжения.

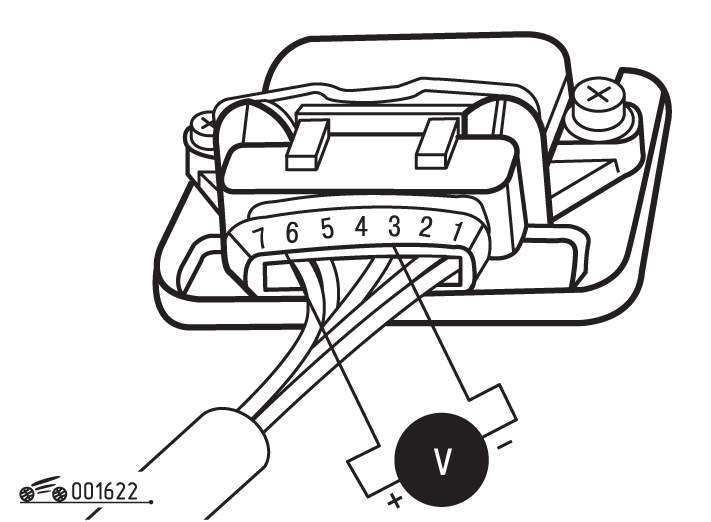

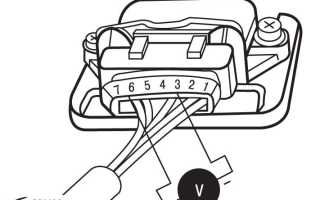

Колодка, подключаемая к распределителю, содержит три провода: красный, зеленый и белый (цвета могут варьироваться). На красном проводе мультиметр должен показывать 11,37 или близкое к 12 В. На зеленом проводе также должно быть значение, близкое к 12 В. На белом проводе напряжение должно составлять 0 В.
Если переключить прибор в режим звуковой прозвонки, при касании щупа к белому проводу будет слышен сигнал, подтверждающий соединение с массой.
Из предварительной проверки мы убедились, что на ДХ поступают необходимые импульсы.
Продолжаем (мультиметр в режиме измерения ПТ):
- вставьте штырьки: один в зеленый (средний провод), другой в белый (провод массы);
- подключите колодку обратно к распределителю.
Штырьки служат проводниками тока, так как на обратной стороне колодки нет контактов, и проверка значений возможна только при оголении проводов, что нежелательно.
Продолжаем:
- возьмите зажимы мультиметра (зажигание включено);
- плюсовой зажим соедините со штырьком среднего провода, минусовой – с белым проводом.
В этом состоянии значение мультиметра должно быть около 11,2 В.
Далее:
-
Читайте также:
- проворачивайте коленвал, наблюдая за показаниями прибора;
- если показания упадут до 0,02 В (нижний предел) и поднимутся до 11,8 В (верхний предел), это нормально.
Важно. ДХ считается исправным, если при проворачивании коленвала верхний предел не ниже 9 В, а нижний – не более 0,4 В.
Эти измерения проверяют работоспособность датчика холла в распределителе зажигания автомобиля.
2-й способ
Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.
Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так
Вот, что нужно сделать:
- три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
- подать питание плюс/минус на самодельную сборку;
- плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
- проворачиваем коленвал.
Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.
Если ДХ снят с машины, то проверка его будет проводиться так:
- к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
- берем нож или шторку, и лезвием проводим по прорези в ДХ.
При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.
Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.
-
Читайте также:
Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.
3-й способ: Проверка на наличие сигнала при вращении ротора
Для проверки датчика Холла на наличие сигнала при вращении ротора необходимо использовать мультиметр, настроенный на режим измерения постоянного напряжения (вольтметр). Этот метод позволяет определить, работает ли датчик в реальных условиях, когда он подвергается воздействию магнитного поля, создаваемого ротором.
Перед началом проверки убедитесь, что у вас есть все необходимые инструменты: мультиметр, соединительные провода и, при необходимости, источник питания для ротора. Также важно соблюдать меры предосторожности, чтобы избежать повреждения оборудования и обеспечить безопасность.
Следуйте этим шагам для проверки датчика Холла:
- Подготовка оборудования: Убедитесь, что мультиметр исправен и правильно настроен. Установите его в режим измерения постоянного напряжения (DC Voltage).
- Подключение мультиметра: Подключите щупы мультиметра к выводам датчика Холла. Обычно это два провода: один вывод (обычно красный) подключается к положительному контакту, а другой (черный) — к отрицательному. Убедитесь, что соединения надежные.
- Запуск ротора: Если ваш ротор подключен к источнику питания, запустите его. Если ротор вращается вручную, убедитесь, что он вращается с достаточной скоростью для генерации сигнала.
- Наблюдение за показаниями мультиметра: В процессе вращения ротора наблюдайте за показаниями на экране мультиметра. При правильной работе датчика Холла вы должны увидеть колебания напряжения, которые будут изменяться в зависимости от положения ротора относительно датчика. Обычно это будет периодический сигнал, который может варьироваться в зависимости от конструкции ротора и датчика.
- Анализ результатов: Если вы видите стабильные колебания напряжения, это указывает на то, что датчик Холла функционирует правильно. Если показания остаются постоянными или отсутствуют, это может свидетельствовать о неисправности датчика или о том, что он не подвергается воздействию магнитного поля.
Важно отметить, что для более точной диагностики может потребоваться сравнение полученных значений с техническими характеристиками датчика, указанными в его документации. Если вы не уверены в своих действиях или не получаете ожидаемых результатов, рекомендуется обратиться к специалисту для дальнейшей проверки и диагностики.
Этот метод проверки датчика Холла является эффективным и позволяет быстро определить его работоспособность в условиях реальной эксплуатации. Регулярная проверка датчиков поможет избежать неожиданных поломок и повысить надежность работы оборудования.
