Измерение компрессии на инжекторном двигателе — важная процедура для оценки состояния двигателя и выявления проблем, таких как утечки или износ поршневых колец. Правильная диагностика компрессии предотвращает серьезные поломки и продлевает срок службы автомобиля. В статье рассмотрим рекомендации по проведению измерений и аспекты, необходимые для получения точных результатов.

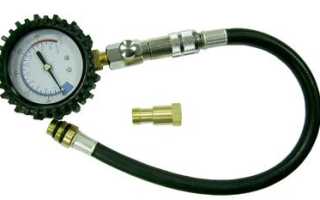

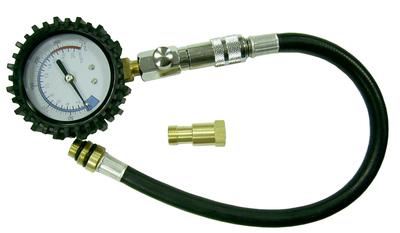

Компрессометр
Замер параметров сжатия лучше всего проводить с помощью компрессометра, работающего по принципу манометра. В отличие от манометра для измерения давления в шинах, компрессометр — более мощное устройство. Несмотря на различия в назначении, их принцип работы схож.
Существует три типа компрессометров:
- Для бензиновых двигателей.
- Для дизельных двигателей.
- Универсальный, подходящий для диагностики любых силовых агрегатов.
Компрессометр — важный инструмент для технического обслуживания. Опытные автовладельцы используют его для анализа состояния двигателя, что позволяет избежать затрат на автосервисы. Качественный компрессометр позволяет проводить диагностику самостоятельно, что является значительным преимуществом. При подозрении на проблемы с двигателем можно просто проверить его состояние.
Ключевое требование к измерителю — наличие наконечника для вкручивания в свечное отверстие. Без резьбового вывода точность измерений снижается.
Рекомендуется выбирать измеритель с сапуном для фиксации сжатия в наконечнике. Если клапан расположен под шкалой, показания будут менее точными.
Обычный компрессометр чаще всего используется для определения уровня сжатия в домашних условиях. Хотя такие замеры могут дать общее представление о состоянии двигателя, они недостаточно информативны.
Для более детальной диагностики лучше использовать специализированное оборудование, например, на автосервисе. Установка АГЦ применяется для мониторинга состояния цилиндропоршневой группы. Метод измерения аналогичен компрессометрам, но АГЦ фиксирует значения вакуума, а не сжатия.
АГЦ также помогает выявлять утечки, связанные с процессом сгорания топлива, оценивать прилегание клапанов, состояние поршней и обнаруживать закоксовку или залегание колец.
Эксперты в области автомобильной диагностики подчеркивают важность правильного измерения компрессии на инжекторе для оценки состояния двигателя. Во-первых, необходимо убедиться, что двигатель прогрет до рабочей температуры, так как холодный двигатель может дать заниженные показатели. Во-вторых, перед началом измерений следует отключить все системы зажигания и впрыска, чтобы избежать случайного запуска.
Специалисты рекомендуют использовать качественный компрессометр и проводить измерения в каждом цилиндре по несколько раз для получения наиболее точных данных. Также важно записывать результаты и сравнивать их с заводскими нормами. Если компрессия значительно ниже нормы, это может указывать на проблемы с поршневыми кольцами или клапанами, что требует дальнейшей диагностики. Правильный подход к измерению компрессии поможет избежать дорогостоящих ремонтов и продлить срок службы двигателя.
Процедура проведения замера
Все начинается с подготовки, как основы грамотного проведения любой операции. В данном случае она включает проверку состояния двигателя, так как от этого зависит правильность измерения. Например, если в работе мотора заметны даже слабые отклонения, они способны повлиять на показатель сжатия в ходе замера.
Подготовка включает также подбор нужных инструментов:
- полностью исправного АКБ;
- трубного ключа;
- собственно, самого компрессометра.
В некоторых случаях, особенно новичкам, рекомендуется воспользоваться помощью ассистента.

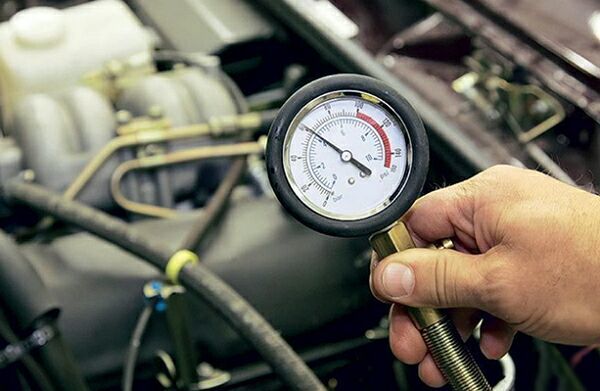

Сам процесс выполнения измерения выглядит так:
- мотор изначально нагревается до температуры 50-60°;
- свечи выкручиваются с машины (используется трубной, свечной ключ);
- датчик кривошипного вала отсоединяется от разъема;
- в свечное отверстие вкручивается вывод измерителя;
- ассистент включает зажигание и нажимает на педаль акселератора;
- после того, как стрелка на измерителе остановится, надо записать данные;
- повторить эту же процедуру на всех цилиндрах.
Почему отсоединяется датчик? Все просто. Это делается для предотвращения разладки элементов управления в компьютере. Кроме того, таким образом можно отключить подачу горючего в форсунки.
Компрессия может измеряться как на горячий, так и на холодный двигатель.
| Горячий мотор | 1 цилиндр | 2 цилиндр | 3 цилиндр | 4 цилиндр |
|---|---|---|---|---|
| Открытый дроссель и отключены форсунки (ОДЗ) | 12.5 | 12 | 12 | 12 |
| Закрытый дроссель и отключены форсунки (ЗДЗ) | 11 | 10.05 | 10.05 | 11 |
| Открытый дроссель подключены форсунки (топливо попадает в цилиндры) | 12 | 11 | 11 | 11 |
| Холодный мотор | ||||
| Открытый дроссель и отключены форсунки | 12.3 | 11.5 | 11.5 | 11 |
| Закрытый дроссель и отключены форсунки | 12 | 11 | 11 | 12 |
| Открытый дроссель подключены форсунки (топливо попадает в цилиндры) | 13 | 12 | 12 | 12 |
Однако правильно проведенные замеры должны учитывать также и утечки, которые неизбежно возникают на двигателе инжекторного типа. Их замеряют уже другим инструментом – пневмотестером.
Чтобы исключить различные ошибки на инжекторе, надо проводить измерения, исходя из положения дроссельного узла.
- Сначала нужно отключить подачу горючего, исключив из системы бензонасос или скинув фишки с форсунок.
- Открыть дроссельную заслонку.
- Вращать стартер до тех пор, пока стрелка больше не будет подниматься.
Таким образом, инструкция о том, как правильно мерить компрессию на инжекторе, говорит нам следующее. Замерять компрессию надо и с ОДЗ, и с ЗДЗ. Оба способа замера дают показатели, которые помогают определить те или иные группы дефектов.
Читайте также:
Начнем с того, что при ЗДЗ в цилиндры поступает меньше воздуха. Это означает, что давление будет низким. При замере компрессии такое надо учитывать, ведь параметр может равняться 0,8 МПа. Получается, что воздух поступает в цилиндр в таком же количестве, в каком теряется. Поэтому и наблюдается ощутимое падение компрессии, даже если будет небольшая утечка.
Другая картина видна при ОДЗ. Количество воздуха поступает гораздо больше, и утечка меньше. Поэтому давление сильно не падает – максимум до 0,9 МПа. Диагностика с ОДЗ дает возможность обнаружить грубые дефекты, наблюдаемые в моторе.
Проверить компрессию можно не только с помощью измерителя, хотя именно компрессометр вкупе с другим оборудованием дает полноценный результат. Диагностировать показатель компрессии можно с помощью обычного моторного масла (естественно, с использованием измерителя).
- Залить около 30 граммов смазки в отверстие от снятой свечи.
- Проверить компрессию.
Если она резко повысилась, а разница ее значений между цилиндрами пропала, значит, не все в порядке с кольцами или уплотнителями.
| Этап измерения компрессии | Важные рекомендации | Возможные ошибки и их последствия |
|---|---|---|
| Подготовка двигателя | Полностью заряженный аккумулятор, двигатель холодный (или прогретый до рабочей температуры, в зависимости от рекомендаций производителя), свечи выкручены, дроссельная заслонка закрыта, система зажигания отключена. | Слабый аккумулятор – неточный результат; неправильная температура двигателя – искаженные показания; невыкрученные свечи – повреждение оборудования; открытая дроссельная заслонка – заниженные показания. |
| Установка компрессометра | Герметичное соединение компрессометра со свечным отверстием. | Негерметичное соединение – неточные показания; повреждение резьбы свечного отверстия. |
| Процедура измерения | Несколько оборотов стартера (5-7), запись максимального показания. Измерение во всех цилиндрах. | Недостаточное количество оборотов стартера – заниженные показания; незафиксированный максимальный показатель – неточный результат; измерение только в одном цилиндре – неполная картина состояния двигателя. |
| Анализ результатов | Сравнение показаний во всех цилиндрах. Разница между показаниями не должна превышать допустимое значение (указано в руководстве по эксплуатации). | Игнорирование разницы показаний – пропуск потенциальных проблем; неправильная интерпретация результатов – неверный диагноз. |
| После завершения измерения | Установка свечей зажигания, проверка герметичности системы зажигания. | Неправильная установка свечей – повреждение резьбы; неисправная система зажигания – проблемы с запуском двигателя. |
Интересные факты
Вот несколько интересных фактов о том, как правильно мерить компрессию на инжекторе:
-
Температура двигателя: Для точных измерений компрессии важно, чтобы двигатель был прогрет до рабочей температуры. Это связано с тем, что при холодном двигателе поршневые кольца могут не обеспечивать должного уплотнения, что приведет к заниженным показателям компрессии.
-
Количество оборотов: Рекомендуется прокручивать двигатель стартером не менее 5-7 оборотов для получения стабильного и точного значения компрессии. Это позволяет обеспечить полное заполнение цилиндра воздухом и более точное измерение.
-
Сравнительные значения: При измерении компрессии важно не только знать абсолютные значения, но и сравнивать их между цилиндрами. Разница в компрессии более чем на 10-15% между цилиндрами может указывать на проблемы с уплотнением, износом или повреждением компонентов двигателя.
О чем говорит падение компрессии
Падение компрессии в двигателе автомобиля при открытой дроссельной заслонке может указывать на следующие проблемы:
- Износ кулачка распредвала с дефектами.
- Неправильная сборка клапана, приводящая к заеданию.
- Неплотное прилегание клапана к седлу.
- Нагар на уплотнительных манжетах, снижающий давление.
- Повреждение межкольцевых перемычек поршня.
- Утрата герметичности из-за трещины в камере сгорания.
- Трещины в цилиндрах.
- Сбои в работе газораспределительного механизма.
Рекомендуем посмотреть видео о правильном измерении компрессии.
Регулярно проверяйте уровень сжатия в цилиндрах, так как это важно. Результаты должны соответствовать значениям из сервисной книжки.
-
Читайте также:
Частые ошибки при измерении компрессии
Измерение компрессии в цилиндрах двигателя является важной процедурой для диагностики состояния мотора. Однако, несмотря на простоту процесса, многие автолюбители допускают ошибки, которые могут привести к неверным результатам. Рассмотрим наиболее распространенные из них.
1. Неправильная подготовка двигателя
Перед началом измерений необходимо убедиться, что двигатель находится в рабочем состоянии. Это означает, что он должен быть прогрет до рабочей температуры. Холодный двигатель может показать заниженные значения компрессии из-за недостаточного расширения металлов и неполного сгорания топлива. Также важно отключить все системы, которые могут повлиять на работу двигателя, такие как система зажигания и впрыска.
2. Игнорирование последовательности цилиндров
При измерении компрессии в многопоточном двигателе важно следовать правильной последовательности. Обычно это указано в руководстве по эксплуатации автомобиля. Измерение компрессии в неправильном порядке может привести к путанице и неверной интерпретации результатов.
3. Неправильный выбор инструмента
Для измерения компрессии необходимо использовать качественный компрессометр. Низкокачественные или неподходящие инструменты могут давать неточные показания. Убедитесь, что компрессометр подходит для вашего типа двигателя и имеет достаточную длину шланга для удобного подключения.
4. Неправильная установка компрессометра
При установке компрессометра в свечное отверстие необходимо следить за тем, чтобы он был установлен плотно и без перекосов. Неправильная установка может привести к утечкам воздуха, что, в свою очередь, повлияет на показания. Также стоит убедиться, что резьба компрессометра чистая и не повреждена.
5. Отсутствие предварительного прокачивания
Перед тем как снимать показания, необходимо прокачать двигатель. Для этого нужно несколько раз прокрутить стартер, чтобы обеспечить максимальное давление в цилиндре. Это поможет получить более точные и стабильные результаты. Не забывайте, что стартер нужно включать на короткое время, чтобы избежать его перегрева.
6. Неправильная интерпретация результатов
После получения показаний компрессии важно правильно интерпретировать результаты. Сравните их с нормальными значениями, указанными в руководстве по эксплуатации. Также стоит учитывать разницу в показаниях между цилиндрами: если разница превышает 10-15%, это может свидетельствовать о проблемах с герметичностью или состоянием поршневых колец.
Избегая этих распространенных ошибок, вы сможете получить более точные и надежные результаты при измерении компрессии, что поможет в диагностике состояния вашего двигателя и своевременном выявлении возможных проблем.
Вопрос-ответ
Как часто следует проверять компрессию на инжекторе?
Рекомендуется проверять компрессию на инжекторе не реже одного раза в год или при каждом плановом обслуживании автомобиля. Также стоит проводить проверку при возникновении проблем с запуском двигателя или его работой.
Какие инструменты нужны для измерения компрессии?
Для измерения компрессии вам понадобится компрессометр, который позволяет точно измерять давление в цилиндрах. Также может понадобиться набор ключей для снятия свечей зажигания и, возможно, адаптер для подключения компрессометра к инжектору.
Что делать, если компрессия ниже нормы?
Если компрессия ниже нормы, это может указывать на проблемы с поршневыми кольцами, клапанами или прокладкой головки блока цилиндров. Рекомендуется провести диагностику двигателя, чтобы определить точную причину и принять меры по ремонту или замене поврежденных деталей.
Советы
СОВЕТ №1
Перед началом измерений убедитесь, что двигатель полностью прогрет. Это позволит получить более точные результаты, так как температура масла и компонентов влияет на компрессию.
СОВЕТ №2
Используйте качественный компрессометр, чтобы избежать ошибок в измерениях. Убедитесь, что прибор исправен и правильно откалиброван перед началом работы.
СОВЕТ №3
Снимите все свечи зажигания перед измерением компрессии. Это позволит избежать перегрузки стартера и обеспечит более точные показания, так как двигатель будет легче прокручивать.
СОВЕТ №4
Записывайте результаты измерений для каждого цилиндра и сравнивайте их. Разница в компрессии между цилиндрами не должна превышать 10-15%. Если разница больше, это может указывать на проблемы с двигателем.
Измерение компрессии в цилиндрах двигателя является важной процедурой для диагностики состояния мотора. Однако, несмотря на простоту процесса, многие автолюбители допускают ошибки, которые могут привести к неверным результатам. Рассмотрим наиболее распространенные из них.
1. Неправильная подготовка двигателя
Перед началом измерений необходимо убедиться, что двигатель находится в рабочем состоянии. Это означает, что он должен быть прогрет до рабочей температуры. Холодный двигатель может показать заниженные значения компрессии из-за недостаточного расширения металлов и неполного сгорания топлива. Также важно отключить все системы, которые могут повлиять на работу двигателя, такие как система зажигания и впрыска.
2. Игнорирование последовательности цилиндров
При измерении компрессии в многопоточном двигателе важно следовать правильной последовательности. Обычно это указано в руководстве по эксплуатации автомобиля. Измерение компрессии в неправильном порядке может привести к путанице и неверной интерпретации результатов.
3. Неправильный выбор инструмента
Для измерения компрессии необходимо использовать качественный компрессометр. Низкокачественные или неподходящие инструменты могут давать неточные показания. Убедитесь, что компрессометр подходит для вашего типа двигателя и имеет достаточную длину шланга для удобного подключения.
4. Неправильная установка компрессометра
При установке компрессометра в свечное отверстие необходимо следить за тем, чтобы он был установлен плотно и без перекосов. Неправильная установка может привести к утечкам воздуха, что, в свою очередь, повлияет на показания. Также стоит убедиться, что резьба компрессометра чистая и не повреждена.
5. Отсутствие предварительного прокачивания
Перед тем как снимать показания, необходимо прокачать двигатель. Для этого нужно несколько раз прокрутить стартер, чтобы обеспечить максимальное давление в цилиндре. Это поможет получить более точные и стабильные результаты. Не забывайте, что стартер нужно включать на короткое время, чтобы избежать его перегрева.
6. Неправильная интерпретация результатов
После получения показаний компрессии важно правильно интерпретировать результаты. Сравните их с нормальными значениями, указанными в руководстве по эксплуатации. Также стоит учитывать разницу в показаниях между цилиндрами: если разница превышает 10-15%, это может свидетельствовать о проблемах с герметичностью или состоянием поршневых колец.
Избегая этих распространенных ошибок, вы сможете получить более точные и надежные результаты при измерении компрессии, что поможет в диагностике состояния вашего двигателя и своевременном выявлении возможных проблем.
