В статье рассмотрим фазы и механизм газораспределения двигателя и их влияние на работу мотора. Понимание газораспределительной системы и регуляторов фаз поможет оптимизировать производительность двигателя. Обсудим правильную установку фаз газораспределения, что критично для максимальной эффективности и надежности автомобиля. Эта информация будет полезна автолюбителям и специалистам в автомобильной технике.

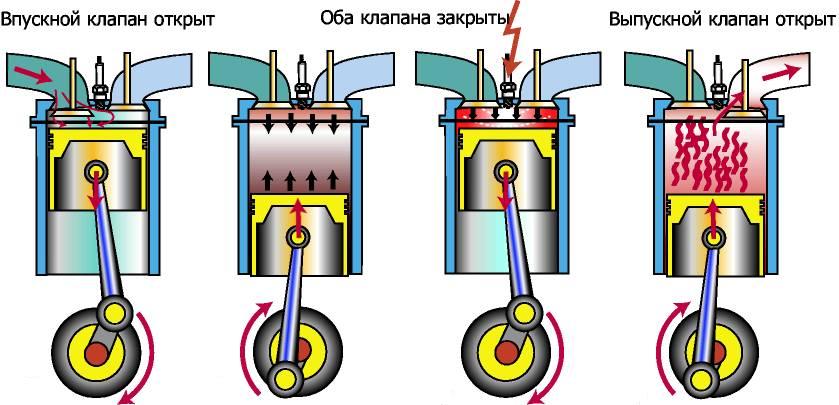

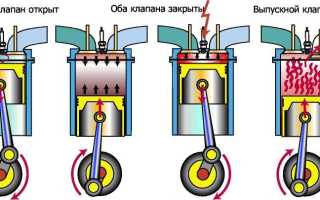

Как работает двигатель внутреннего сгорания
Воспламенение топливовоздушной смеси в цилиндре двигателя создает выхлопные газы и повышает температуру. Во время сжатия поршень движется к верхней мертвой точке (ВМТ), сжимая смесь или воздух в дизельном двигателе.
Воспламенение происходит перед достижением ВМТ. В бензиновом двигателе искра от свечи зажигания инициирует горение смеси. В дизельном двигателе распыленное топливо впрыскивается в горячий воздух, нагретый сжатием. При приближении поршня к нижней мертвой точке (НМТ) начинается фаза выпуска: открывается выпускной клапан, и поднимающийся поршень выталкивает продукты сгорания из цилиндра. Достигнув ВМТ, завершается фаза выпуска и начинается фаза впуска. Поршень движется вниз, создавая разряжение в цилиндре, что позволяет воздуху поступать в камеру сгорания. После достижения ВМТ фаза впуска завершается, и начинается новый цикл сжатия.
Эксперты в области механики и инженерии подчеркивают важность фаз и механизмов газораспределения в современных двигателях внутреннего сгорания. Эти процессы определяют, как и когда воздух и топливо поступают в цилиндры, а также как отводятся отработанные газы. Правильная настройка газораспределения влияет на эффективность сгорания, мощность и экономичность двигателя. Специалисты отмечают, что современные технологии, такие как вариативное газораспределение, позволяют оптимизировать работу двигателя в различных режимах, что снижает выбросы и повышает общую производительность. Таким образом, понимание механизмов газораспределения становится ключевым фактором для разработки более экологически чистых и эффективных двигателей.

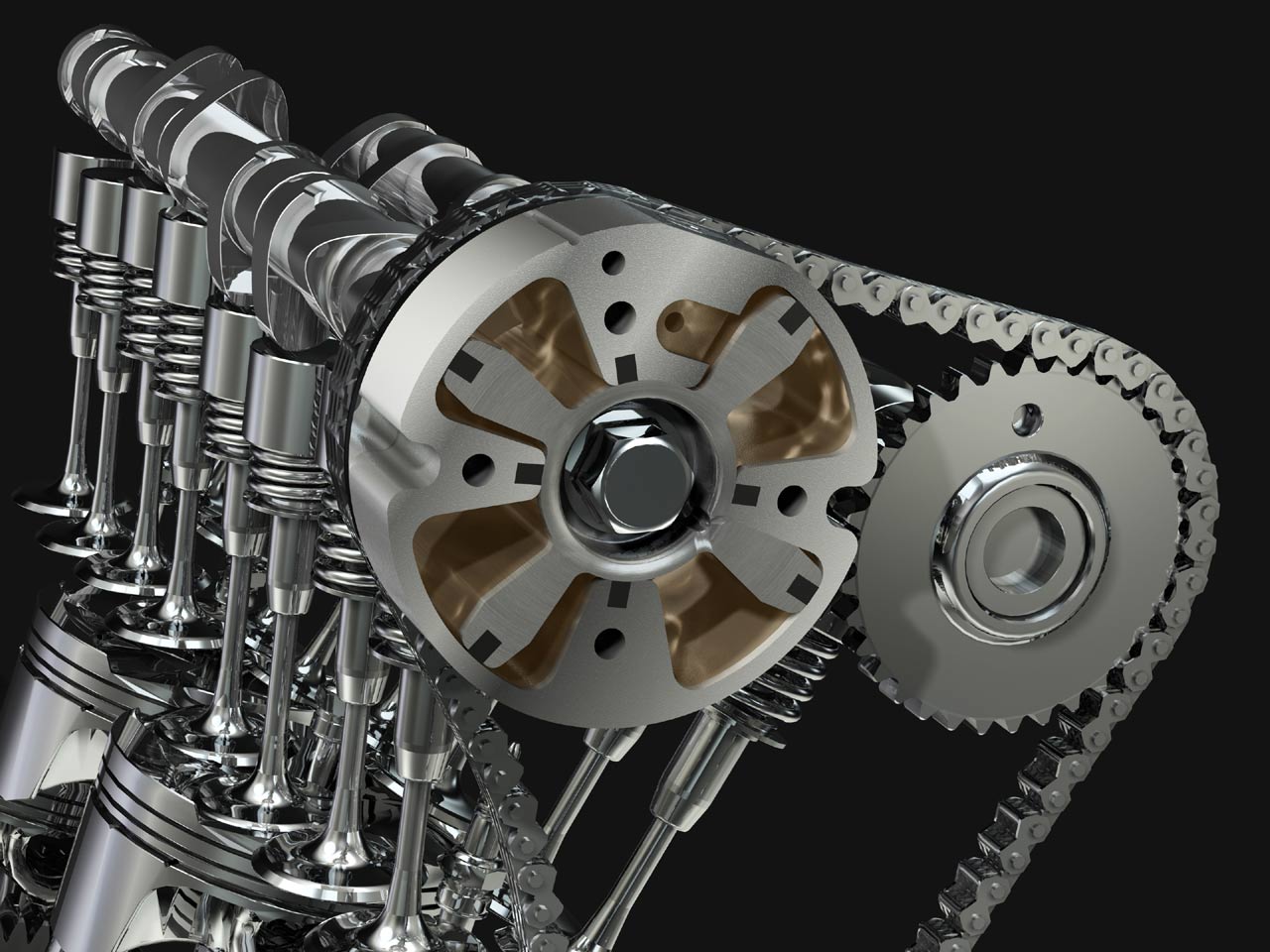

Устройство механизма газораспределения
Газораспределительный механизм (ГРМ) состоит из:
- одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
- шестерни коленчатого вала;
- цепного или ременного привода.
Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.
Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска. На двухвальных двигателях возможна раздельная регулировка фазы впуска и фазы выпуска. Это позволяет оптимизировать работу двигателя под различные режимы.

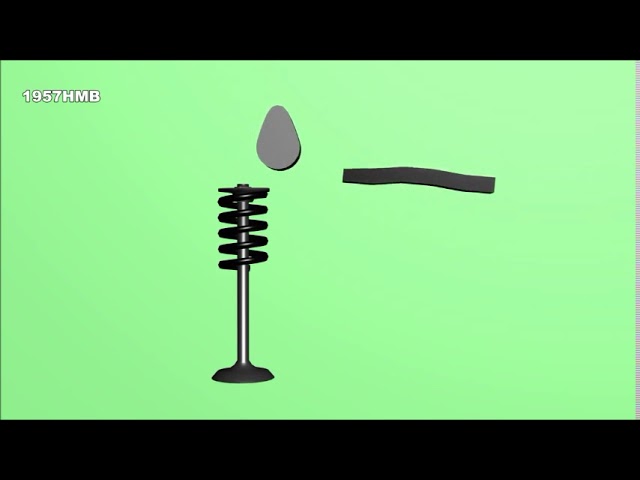

Когда кулачок распределительного вала доходит до клапана, то начинает давить на него до тех пор, пока клапан полностью не откроется. Затем кулачок проходит дальше и пружина начинает выдавливать клапан, стремясь закрыть его. Как только давление со стороны распределительного вала исчезает, пружина полностью закрывает клапан. Угол поворота распределительного вала, в течение которого впускные или выпускные клапаны одного цилиндра открыты и называется фазой газораспределения.
| Фаза газораспределения | Механизм действия | Влияние на работу двигателя |
|---|---|---|
| Впуск | Впускной клапан открывается, позволяя топливно-воздушной смеси (или воздуху в случае двигателей с прямым впрыском) заполнить цилиндр. | Определяет количество поступающей смеси, влияет на наполнение цилиндра и, следовательно, на мощность и крутящий момент. Неполное наполнение приводит к снижению мощности. |
| Такт сжатия | Оба клапана закрыты, поршень движется вверх, сжимая топливно-воздушную смесь. | Обеспечивает необходимое давление для эффективного сгорания топлива. Неполное сжатие снижает мощность и КПД. |
| Рабочий ход (такт расширения) | Смесь воспламеняется, продукты сгорания расширяются, толкая поршень вниз. | Основная фаза, генерирующая мощность. Неполное сгорание приводит к потере мощности и увеличению выбросов. |
| Выпуск | Выпускной клапан открывается, отработанные газы выходят из цилиндра. | Удаление отработанных газов, подготовка цилиндра к следующему циклу. Неполный выпуск приводит к снижению мощности и увеличению выбросов. |
| Перекрытие клапанов (в некоторых системах) | Кратковременное одновременное открытие впускного и выпускного клапанов. | Улучшает наполнение цилиндра, способствует более полному удалению отработанных газов, может улучшить мощность и экономичность, но может привести к потере давления. |
Интересные факты
Вот несколько интересных фактов о фазах и механизме газораспределения в двигателях внутреннего сгорания:
Читайте также:
-

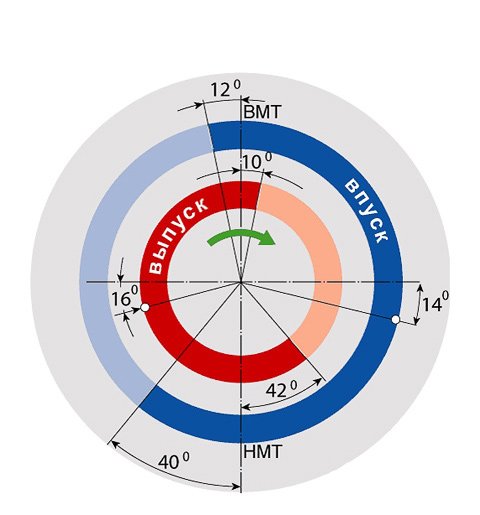

Фазы газораспределения: Газораспределение в двигателе происходит в несколько фаз: впуск, сжатие, рабочий ход и выпуск. Каждая из этих фаз имеет свои временные параметры, которые определяют, когда открываются и закрываются клапаны. Правильная настройка фаз газораспределения критически важна для оптимизации работы двигателя, повышения его мощности и уменьшения расхода топлива.
-
Влияние на производительность: Механизм газораспределения напрямую влияет на производительность двигателя. Например, изменение времени открытия и закрытия клапанов может улучшить наполнение цилиндров, что в свою очередь увеличивает мощность и крутящий момент. Современные двигатели часто используют системы изменения фаз газораспределения (VVT), которые позволяют адаптировать работу клапанов в зависимости от режима работы двигателя.
-
Экологические аспекты: Эффективное газораспределение также играет важную роль в снижении выбросов вредных веществ. Оптимизация фаз позволяет добиться более полного сгорания топлива, что снижает уровень выбросов углеводородов и оксидов азота. Это особенно актуально в условиях ужесточения экологических норм и стандартов по выбросам для автомобилей.
На что влияют фазы ГРМ
В бюджетных автомобилях двигатели обычно не имеют автоматической регулировки фаз газораспределения, что приводит к их настройке на средний режим работы. Кулачки распределительных валов оптимизированы для максимального заполнения и освобождения цилиндров при оборотах, близких к максимальному крутящему моменту, который находится в диапазоне 2/3–3/4 от предельных оборотов. Это приводит к недостаточной тяге на оборотах ниже половины от максимальных.
При увеличении оборотов двигателя поршни движутся быстрее, что повышает давление в цилиндре в фазе выпуска, но пропускная способность выпускного клапана остается неизменной. В фазе впуска поршень также движется быстрее, но пропускная способность клапана не меняется. В результате ухудшается наполнение цилиндров, что может привести к пересечению фаз впуска и выпуска: когда выпускной клапан закрывается, но еще открыт, начинает открываться впускной клапан.
На низких и холостых оборотах часть топлива уходит в выхлопную систему, что снижает мощность и экономичность мотора. С увеличением оборотов влияние этого эффекта уменьшается. Для повышения мощности на высоких оборотах необходимо удлинение фаз газораспределения, что помогает избежать потери мощности.
Сдвиг фаз газораспределения от оптимального положения может значительно снизить мощность двигателя. В результате цилиндры могут не полностью освобождаться от выхлопных газов или не заполняться топливовоздушной смесью. Оптимальные параметры начала фазы и ее продолжительность зависят от нагрузки на двигатель и его оборотов. Поэтому тюнинг-ателье и опытные автомобилисты заменяют стандартную шестерню распределительного вала на разрезную, что позволяет регулировать фазу на угол до 10 градусов. Также применяются тюнинговые распределительные валы, адаптированные под различные режимы работы и нагрузки. Автолюбители, предпочитающие высокие скорости, устанавливают валы с максимальными фазами впуска и выпуска, а те, кто ездит на средних оборотах и избегает резких стартов, выбирают валы с немного уменьшенными фазами.
Регулятор фаз газораспределения

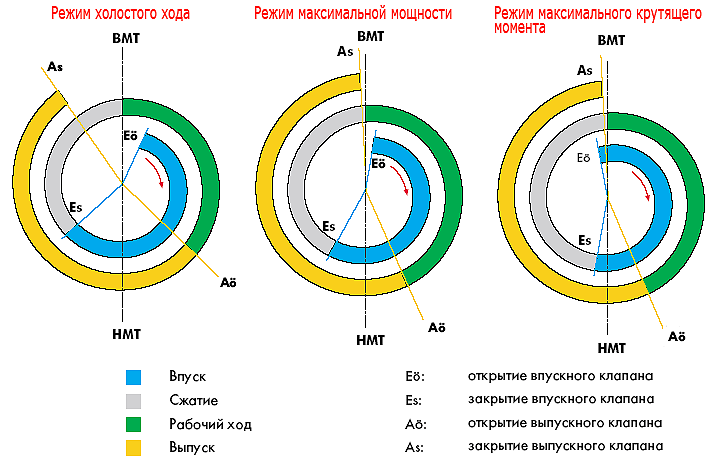

Существует большое количество моделей фазорегуляторов, которые работают по различным алгоритмам. Однако, общий принцип неизменен. Когда двигатель работает на низких оборотах, фазорегулятор сокращает впускную и выпускную фазы. Это позволяет сократить расход топлива.
Когда двигатель начинает работать на высоких оборотах или под нагрузкой, регулятор увеличивает продолжительность фаз, а нередко и точку их начала. Это позволяет не только увеличить мощность и крутящий момент, но и снижает расход топлива. Наиболее популярны модели фазорегуляторов, которые работают на основе центробежного принципа. Чем выше обороты двигателя, тем сильней они натягивают цепь или ремень привода ГРМ, тем самым сдвигая и фазы газораспределения. Благодаря тому, что эти устройства регулируют натяжение ремня или цепи со стороны обоих распределительных валов, они эффективно сдвигают обе фазы. Такие фазорегуляторы не требуют настройки, однако после пробега в 40-70 тысяч километров необходимо менять уплотнительные кольца гидроцилиндров.

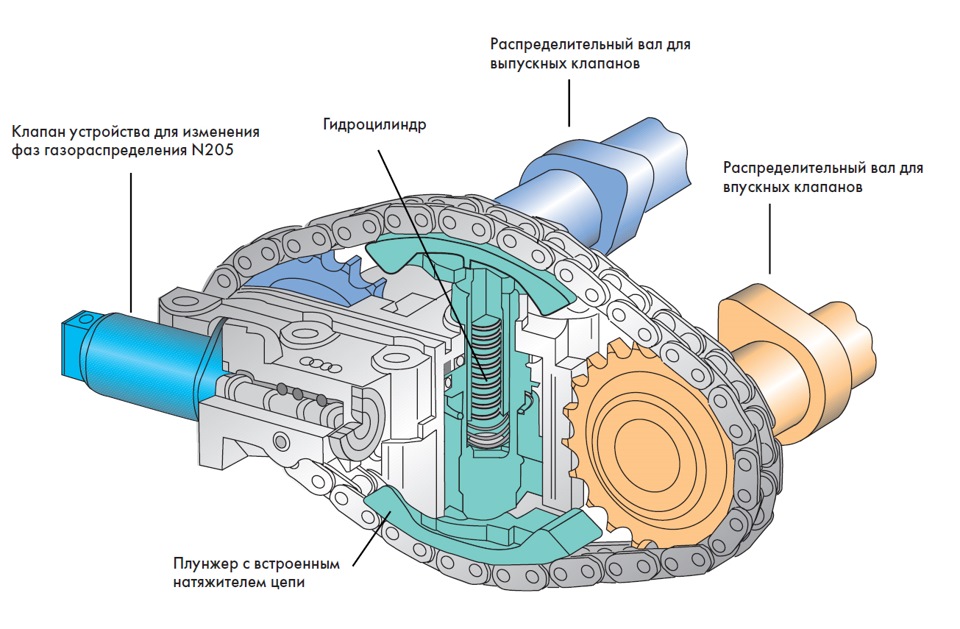

Более сложные регуляторы представляют собой систему из датчиков, контроллера двигателя и исполнительных устройств. Однако, принцип их работы точно такой же, как у центробежных. Исполнительное устройство увеличивает или ослабляет натяжение цепи со стороны впускного и выпускного валов. Благодаря этому каждая фаза регулируется отдельно. Такие системы требуют настройки и регулярной проверки. Благодаря тому, что исполнительные механизмы работают от электричества, нет необходимости в регулярной замене уплотнительных колец. Существуют также системы, в которых электронное управление совмещено с гидравлическим приводом. В таких системах регулировка происходит не за счет натяжения цепи, а с помощью увеличения давления внутри шестерни распределительного вала.
Чем выше давление, тем дальше гидропривод проворачивает распределительный вал относительно положения шестеренки.
-
Читайте также:
Как установить фазы газораспределения
На большинстве автомобилей с механическим газораспределительным механизмом фазы газораспределения устанавливаются по верхней мертвой точке (ВМТ) первого цилиндра. Для этого на блоке цилиндров, головке блока и шестернях распределительного и коленчатого валов есть специальные метки.
Сначала совмещают метки коленчатого вала, затем метки распределительного вала. Устанавливают и натягивают цепь или ремень, после чего проверяют положение меток. Если метки на своих местах, коленчатый вал прокручивают два или четыре раза и снова проверяют метки. Если метки шестерней совпадают с метками на блоке и головке, фазы установлены корректно. В противном случае нужно снять цепь или ремень и повторить процесс.
Влияние фаз газораспределения на экономию топлива
Фазы газораспределения играют ключевую роль в оптимизации работы двигателя внутреннего сгорания, что, в свою очередь, напрямую влияет на экономию топлива. Правильная настройка фаз газораспределения позволяет добиться более полного сгорания топливной смеси, что снижает расход топлива и уменьшает выбросы вредных веществ в атмосферу.
Газораспределение включает в себя открытие и закрытие клапанов, которые контролируют поступление воздуха и выход отработанных газов из цилиндров двигателя. Эти процессы происходят в определенные моменты времени, которые зависят от оборотов двигателя и его нагрузки. Если фазы газораспределения настроены неправильно, это может привести к неэффективному сгоранию топлива, что, в свою очередь, увеличивает его расход.
Одним из важных аспектов является синхронизация открытия и закрытия впускных и выпускных клапанов. Если клапаны открываются слишком рано или слишком поздно, это может привести к тому, что часть топливной смеси не успевает сгореть, что увеличивает расход топлива и снижает мощность двигателя. Например, при слишком раннем закрытии впускного клапана часть смеси может быть вытолкнута обратно в карбюратор, что также приводит к потерям.
Современные двигатели часто используют системы изменения фаз газораспределения, такие как VVT (Variable Valve Timing). Эти системы позволяют изменять угол открытия клапанов в зависимости от условий работы двигателя, что обеспечивает оптимальное сгорание на различных режимах работы. Это не только улучшает экономию топлива, но и повышает общую производительность двигателя.
Кроме того, правильная настройка фаз газораспределения влияет на динамику работы двигателя. Например, в условиях низких оборотов двигателя оптимальные фазы позволяют достичь максимального крутящего момента, что особенно важно для автомобилей, предназначенных для городских условий. В то же время на высоких оборотах двигателя другие фазы могут обеспечить максимальную мощность, что также важно для спортивных автомобилей.
Таким образом, влияние фаз газораспределения на экономию топлива нельзя недооценивать. Правильная настройка и использование современных технологий изменения фаз позволяют значительно снизить расход топлива, улучшить динамические характеристики автомобиля и снизить уровень выбросов, что делает автомобили более экологичными и экономичными.
-
Читайте также:
Вопрос-ответ
Что такое газораспределение и почему оно важно для работы двигателя?
Газораспределение – это процесс, который регулирует подачу воздушно-топливной смеси в цилиндры двигателя и вывод отработанных газов. Оно критически важно, так как правильное распределение газов влияет на эффективность сгорания, мощность двигателя и его экономичность. Неправильная работа системы газораспределения может привести к снижению производительности и увеличению выбросов вредных веществ.
Каковы основные фазы газораспределения и их функции?
Основные фазы газораспределения включают впуск, сжатие, рабочий ход и выпуск. Впускная фаза отвечает за подачу смеси в цилиндр, сжатие – за сжатие этой смеси перед сгоранием, рабочий ход – за преобразование энергии сгорания в механическую работу, а выпускная фаза – за удаление отработанных газов из цилиндра. Каждая из этих фаз играет ключевую роль в обеспечении оптимальной работы двигателя.
Как механизмы газораспределения влияют на производительность двигателя?
Механизмы газораспределения, такие как распределительные валы и клапаны, определяют время и количество воздуха и топлива, поступающих в цилиндры. Их точная настройка позволяет улучшить наполнение цилиндров, что в свою очередь повышает мощность и крутящий момент двигателя. Неправильная работа этих механизмов может привести к потере мощности, увеличению расхода топлива и повышению выбросов.
Советы
СОВЕТ №1
Изучите основные фазы газораспределения, такие как впуск, сжатие, рабочий ход и выпуск. Понимание этих этапов поможет вам лучше осознать, как работает двигатель внутреннего сгорания и как оптимизировать его производительность.
СОВЕТ №2
Обратите внимание на настройки газораспределительного механизма. Правильная регулировка зазоров клапанов и углов опережения зажигания может значительно повысить эффективность работы двигателя и снизить расход топлива.
СОВЕТ №3
Следите за состоянием компонентов газораспределительной системы, таких как цепь или ремень ГРМ. Регулярная проверка и замена этих элементов помогут избежать серьезных поломок и продлить срок службы двигателя.
СОВЕТ №4
Изучите влияние различных параметров, таких как высота над уровнем моря и температура окружающей среды, на работу газораспределительной системы. Это знание поможет вам адаптировать настройки двигателя для оптимальной работы в различных условиях.
