В статье рассмотрим процесс снятия подшипника маховика — важную процедуру для исправной работы двигателя автомобиля. Правильный демонтаж шарикоподшипника с первичного вала поможет избежать поломок и сэкономить на ремонте, позволяя выполнить работу самостоятельно. Следуя нашим рекомендациям, вы сможете эффективно и безопасно справиться с этой задачей без привлечения специалистов.
Немного теории о КШВ и подшипнике

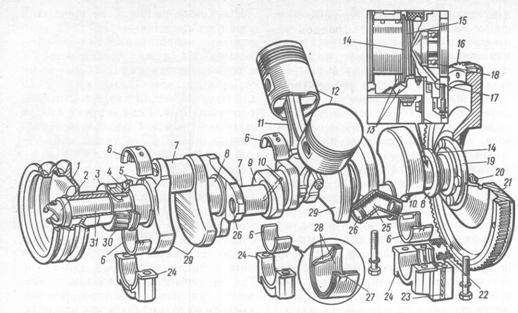

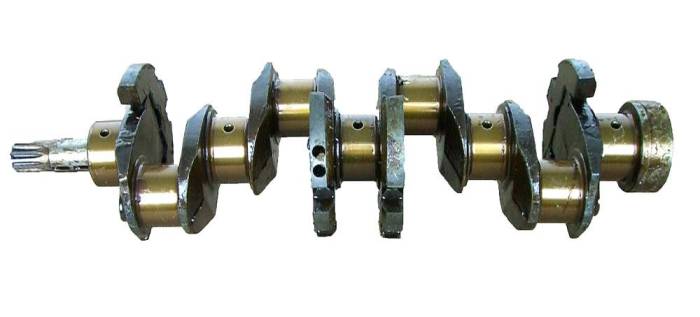

Кривошипный вал — деталь сложной формы с шейками для крепления шатунов, преобразующих механические усилия в вращение.
У вала два конца: передний, или носок, удерживает звездочку газораспределительного механизма, а задний, хвостовик, соединяется с маховиком.
Для снижения вибраций в конструкции предусмотрены восемь противовесов, разгружающих коренные подшипники от инерционных нагрузок. Маховик также способствует балансировке вращения вала.
Снятие подшипника маховика — задача, требующая внимательности и аккуратности. Эксперты отмечают, что перед началом работы важно подготовить необходимые инструменты, такие как пресс, съемник и смазочные материалы. Правильная последовательность действий играет ключевую роль: сначала необходимо освободить маховик от крепежных элементов, затем аккуратно извлечь подшипник, избегая повреждений. Специалисты рекомендуют использовать специальный съемник, который минимизирует риск деформации деталей. Также важно следить за состоянием подшипника и заменять его при первых признаках износа, чтобы избежать серьезных поломок в будущем. В целом, соблюдение техники безопасности и использование качественных инструментов значительно упростит процесс.
Подшипник
Как правило, на кривошипный вал (КШВ) чаще ставят шариковые закрытые подшипники. Они намного доступнее, ставить их несложно. Однако, в зависимости от модели автомобиля, на КШВ могут встречаться и другие модели подшипников.
Все же, существуют исключения. Например, игольчатые модели подшипников для этих целей не подходят. Это связано с тем, что данная рабочая плоскость не предусмотрена для игольчатых моделей. По крайней мере, здесь это будет очень сомнительным вариантом.
Не рекомендуется ставить в этом месте также втулки, несмотря на то, что поставить их легче легкого. Дело в том, что после инсталляции втулки возникает проблема со смазкой.
Инсталляция шарикоподшипника в этом месте – оптимальный вариант. Размер поперечины вала составляет, к примеру, у ДВС Ваз 211206, 17 мм. Это означает, что подшипник сюда идет тоже с таким же внутренним калибром.
Клиренс впрессовки подшипника тоже имеет немаловажное значение. Она обязана быть неполной, ведь с выступом подшипника соединяться и центроваться КШВ. В некоторых случаях необходимо проводить расточку места под первичный вал КПП.
Читайте также:
Внимание. Расточку важно проводить с филигранной точностью, с использованием люнета. Главное здесь – не испортить зеркала (поверхности) и соблюсти соосность.
Для справки. Люнет – это станочное приспособление, которое непосредственно влияет на точность шлифования и обработки различных изделий.
Подшипники, вообще, играют важнейшую роль в функционировании многих частей автомашины. Сюда входит и силовой агрегат, в котором многие узлы работают как раз за счет подшипников. Кривошипный вал – один из таких узлов.
КШВ – узел мотора, предначертанный для реорганизации обратно-поступательного движения от поршневой системы ДВС.
Подшипник кривошипного вала или маховика периодически подвергается нагрузке. Это и теплоперепады, и механические влияния, и многое другое. По этой причине деталь эта должна быть сделана очень добротно и отлично выполнять свои функции.
Кроме самого шарикоподшипника, в место инсталляции ставится еще и сальник. Этот уплотнитель выполняет как бы защитные функции, принимая первым на себя негативные воздействия нагрузок. Если летит сальник, то выходит из строя и подшипник.
Случается и обратный процесс. Подшипник выходит из строя по какой-либо другой причине, начинает трястись и касаться уплотнителя. В итоге последний трескается и пропускает смазку наружу.
Расшатанный подшипник считается первопричиной дебаланса кривошипного вала. КШВ вертится неправильно, неравномерно и с вибрациями.
Особая нагрузка в случае дефекта подшипника приходится и на первичный вал КПП. Этот узел в несколько раз чувствительнее к мехперегрузкам. Если он портится, то проблемы начинаются уже во всей коробке передач.
| Инструмент | Описание | Применение при снятии подшипника маховика |
|---|---|---|
| Съемник подшипников | Специальный инструмент с лапами или гайками для выпрессовывания подшипника. | Основной инструмент для снятия подшипника, выбирается в зависимости от типа подшипника и его посадки. |
| Молоток | Для аккуратного подстукивания при использовании съемника или других методов. | Помогает при заклинивании подшипника, используется с осторожностью. |
| Монтировка | Может использоваться в качестве рычага, но с осторожностью. | Риск повреждения маховика или подшипника высок, рекомендуется использовать только в крайних случаях. |
| Нагрев (газовая горелка или промышленный фен) | Для расширения подшипника и облегчения его снятия. | Применяется в случае сильного заклинивания, требует осторожности, чтобы не повредить маховик. |
| Проникающая смазка (WD-40) | Для ослабления коррозии и облегчения снятия. | Наносится на подшипник перед использованием съемника или других методов. |
| Защитные очки | Для защиты глаз от осколков и брызг. | Необходимы для безопасности при работе с инструментами. |
Интересные факты
Вот несколько интересных фактов о снятии подшипника маховика:
-
Специфика конструкции: Подшипники маховика часто имеют уникальную конструкцию, которая позволяет им выдерживать высокие нагрузки и вибрации. При снятии подшипника важно учитывать, что неправильные действия могут повредить как сам подшипник, так и маховик, что приведет к необходимости замены обоих компонентов.
-
Использование специальных инструментов: Для снятия подшипника маховика часто требуются специальные инструменты, такие как съемники. Эти инструменты помогают избежать повреждений и обеспечивают безопасное и эффективное извлечение подшипника. Неправильное использование обычных инструментов может привести к деформации подшипника или маховика.
-
Тепловая обработка: В некоторых случаях для облегчения снятия подшипника маховика применяется метод тепловой обработки. Нагревание маховика может расширить его металл и облегчить извлечение подшипника. Однако этот метод требует осторожности, чтобы не перегреть и не повредить другие компоненты.
Эти факты подчеркивают важность аккуратности и правильного подхода при работе с подшипниками маховика.
Снятие подшипника

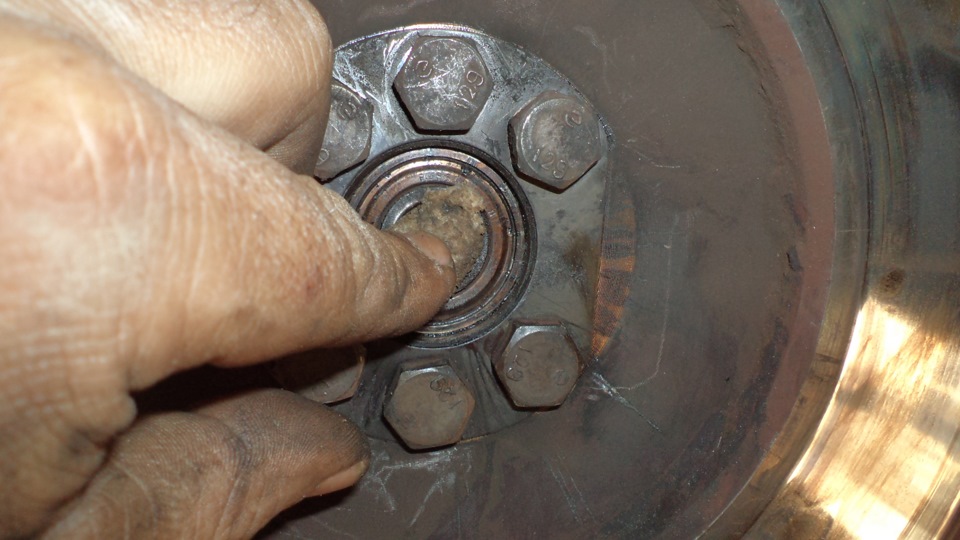

Снятие подшипника упрощается при понимании его установки. Удалить подшипник вручную не получится, так как он запрессован.
Существует несколько методов демонтажа подшипника. Чаще всего его разбивают молотком и чеканом, но на автомобиле это нежелательно из-за риска попадания осколков в блок цилиндров.

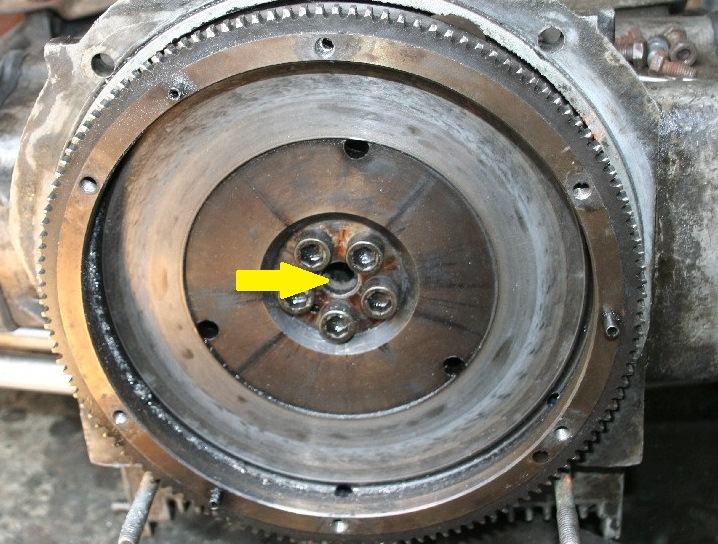

Подшипник может быть установлен в маховик. Причины его снятия различны, но мы на этом не остановимся. Ниже представлена инструкция по снятию подшипника маховика с отечественного автомобиля.
Необходимые действия:
- снять коробку передач и муфту;
- установить специальное съемное устройство с болтом или втулку в подшипник маховика (можно использовать кусок трубы нужного диаметра, который легкими ударами молотка забивается внутрь);
- удерживая втулку съемного устройства ключом, закрутить болт другой рукой и извлечь подшипник.
Внимание. Если специального инструмента нет, придется демонтировать маховик и выбить подшипник через отверстие.
Новый подшипник устанавливается с помощью головки или трубы подходящего размера.
Если нет специального инструмента или времени на снятие маховика, можно воспользоваться альтернативными методами. Например, выпрессовать подшипник маховика с помощью кусочка мыла или хлеба.
Это делается просто: мякиш хлеба или мыла вдавливается внутрь подшипника, затем устанавливается втулка и легкими ударами молотка забивается. Благодаря плотному уплотнению подшипник вылетает наружу.
Как определить неисправный подшипник
Выявить подшипник с дефектом нелегко. Но сказать, что единственно верным способом диагностировать повреждение шарикоподшипника является простой демонтаж, неверно. Существуют признаки другого характера, согласно чему можно сделать конкретные выводы.
Рассмотрим основные и вторичные признаки, свидетельствующие об износе подшипника:
- Пропускает сальник, и масло выходит наружу. Это становится заметно, ведь пропуск смазки идет в трансмиссию авто, оно попадает на диск муфты, уменьшая его свойство трения. В итоге, даже если заметить пропуск масла не удается, можно определить пропуск по пробуксовке сцепления и плохой динамике разгона. Уменьшение трения диска муфты приводит также к повышенному биению кривошипного вала внутри блока цилиндров. Определить биение тоже несложно, достаточно послушать работу мотора.
- При дефекте подшипника замечается также странное поведение КПП: передачи включаются с характерными звуками в виде «подрыкиваний». Случается, что скорости вообще не включаются или переключение проходит с неравномерностями.
Инструменты и материалы, необходимые для снятия подшипника
Для успешного снятия подшипника маховика потребуется набор специализированных инструментов и материалов. Правильный выбор инструментов не только упростит процесс, но и обеспечит безопасность работы. Ниже перечислены основные инструменты и материалы, которые вам понадобятся:
- Набор ключей и головок: Для демонтажа маховика вам понадобятся различные ключи и головки. Обычно используются ключи на 10, 12, 14 и 17 мм, в зависимости от конструкции вашего автомобиля.
- Торцевой ключ: Этот инструмент поможет вам открутить болты, которые крепят маховик к коленчатому валу. Убедитесь, что у вас есть ключи с длинной рукояткой для удобства.
- Отвертки: Плоские и крестовые отвертки могут понадобиться для снятия различных креплений и защиты от повреждений.
- Съемник подшипников: Это специализированный инструмент, который значительно упростит процесс снятия подшипника. Съемник позволяет аккуратно извлекать подшипник без повреждения его корпуса и окружающих деталей.
- Молоток: В некоторых случаях может потребоваться легкий удар молотком для освобождения подшипника. Используйте его осторожно, чтобы не повредить детали.
- Ключ для затяжки: Если у вас есть возможность, используйте динамометрический ключ для затяжки болтов при установке нового подшипника. Это поможет избежать повреждений и обеспечить правильную работу.
- Смазка: Перед установкой нового подшипника рекомендуется использовать специальную смазку, чтобы обеспечить его долговечность и надежность в работе.
- Перчатки и защитные очки: Не забывайте о безопасности. Используйте перчатки для защиты рук и защитные очки, чтобы избежать попадания мелких частиц в глаза.
- Контейнер для крепежа: Подготовьте небольшой контейнер для хранения болтов и других мелких деталей, чтобы не потерять их во время работы.
Собрав все необходимые инструменты и материалы, вы сможете приступить к снятию подшипника маховика с уверенностью в своих силах. Помните, что тщательная подготовка и использование правильных инструментов — залог успешного завершения работы.
Вопрос-ответ
Какие инструменты понадобятся для снятия подшипника маховика?
Для снятия подшипника маховика вам понадобятся следующие инструменты: набор ключей, отвертки, съемник подшипников, молоток, а также смазка для облегчения процесса. Также может потребоваться специальный инструмент для фиксации маховика, чтобы предотвратить его вращение во время работы.
Как правильно подготовить двигатель перед снятием подшипника?
Перед началом работы необходимо отключить аккумулятор, чтобы избежать случайного запуска двигателя. Затем снимите все элементы, которые могут мешать доступу к маховику, такие как защитные крышки и другие компоненты. Убедитесь, что двигатель находится в стабильном положении и зафиксирован, чтобы избежать травм.
Что делать, если подшипник застрял и не поддается снятию?
Если подшипник застрял, попробуйте использовать проникающее масло, чтобы смягчить коррозию и облегчить его снятие. Нанесите масло и дайте ему время подействовать. Если это не помогает, можно аккуратно использовать съемник подшипников, чтобы создать равномерное давление. В крайних случаях может потребоваться нагревание области вокруг подшипника, но будьте осторожны, чтобы не повредить другие компоненты.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, съемники и смазочные материалы. Это поможет избежать лишних перерывов в процессе и сделает работу более эффективной.
СОВЕТ №2
Обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации по снятию подшипника маховика, которые помогут избежать повреждений и упростят процесс.
СОВЕТ №3
При снятии подшипника используйте съемник, чтобы избежать повреждения маховика и других компонентов. Правильное использование съемника обеспечит аккуратное извлечение подшипника без лишних усилий.
СОВЕТ №4
После снятия подшипника проверьте состояние маховика и других деталей на наличие износа или повреждений. Это позволит вам своевременно заменить неисправные элементы и предотвратить дальнейшие проблемы в работе двигателя.
