Как подключить трамблер правильно

Правильное подключение трамблера — важный аспект настройки системы зажигания автомобиля, влияющий на его производительность и надежность. В этой статье рассмотрим процесс подключения трамблера и рекомендации по его настройке, что позволит самостоятельно устранять распространенные проблемы с зажиганием. Эти знания помогут улучшить работу двигателя и сэкономить время и деньги на ремонте, повышая уверенность в навыках обслуживания автомобиля.

Общая информация по настройке трамблера с приводом

Перед установкой распределителя убедитесь, что 1-й цилиндр находится в верхней мертвой точке (ВМТ). Для этого закройте свечное отверстие пальцем и почувствуйте сжатие воздуха.

ВМТ означает совпадение меток на коленчатом валу и блоке двигателя. На некоторых моделях может быть несколько меток, поэтому обратитесь к инструкции для определения нужной.

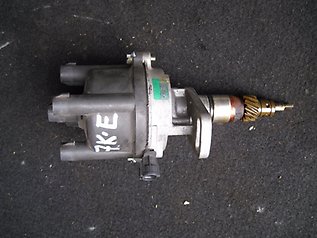

Настройка начинается с демонтажа крышки трамблера. Поверните бегунок так, чтобы он указывал на 1-й цилиндр, затем установите привод трамблера в двигатель.

Если привод шестеренчатый, поверните его на тридцать градусов (2 зуба). После установки трамблера бегунок следует покрутить в разные стороны.

Если бегунок не совпадает с 1-м цилиндром, извлеките распределитель и установите его снова, учитывая предыдущее положение.

Правильное подключение трамблера к 1-му цилиндру выполняется следующим образом:

• Извлеките бронепровод из распределителя.
• Произведите заземление на массу.
• Вращайте коленчатый вал до достижения ВМТ.

Учитывайте разницу в градусах в зависимости от топлива: для 93-го бензина это 3-5 градусов, для 80-го – 2-3 градуса.

Отключите провод от распределителя и подключите мультиметр, установив его на 20V постоянного тока. Проверьте контактную группу.

Вращайте трамблер в направлении движения бегунка, пока индикатор не погаснет. Показания мультиметра должны составлять 0,45 V. Затем вращайте основное устройство системы зажигания в обратном направлении относительно бегунка. Как только загорится индикатор, зафиксируйте это положение — это будет точка зажигания. Показания мультиметра должны показывать 12 V.

Правильное подключение трамблера является ключевым этапом в процессе настройки двигателя. Эксперты подчеркивают, что перед началом работы важно ознакомиться с технической документацией автомобиля, так как схемы подключения могут различаться в зависимости от модели. В первую очередь необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует аккуратно снять старый трамблер, запомнив его положение, чтобы установить новый в том же угле. При подключении проводов важно следить за их правильной полярностью, так как неправильное соединение может привести к сбоям в работе двигателя. После завершения установки рекомендуется проверить зажигание и произвести тестовый запуск, чтобы убедиться в корректности работы системы.

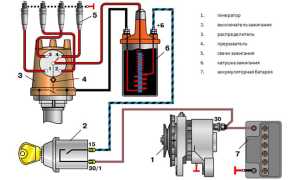

порядок подключения ВВ проводов

Подключение и настройка распределителя на Ваз

Для начала надо определиться, какой из 4-х цилиндров под номером 1. У Ваз с приводом на передние колеса номер 1 располагается ближе к ремню ГРМ. Найти его можно и так: посмотреть на силовую установку с фронта – крайний цилиндр слева и будет 1-м. А продолжение уже легче – слева направо по очередности.

У заднеприводных отечественных авто 1-й цилиндр располагается уже ближе к бамперу автомашины.

Рекомендуется придерживаться стандартных правил при подключении трамблера. В первую очередь надо вооружиться полезнейшим инструментом автоэлектрика – тестером, который диагностирует состояние проводки.

Внимание. Импеданс проводки должен быть не более 20КОМ.

Если сопротивление проводки больше 20 КОМ, то его нужно сразу заменить. Провод также рекомендуется внимательно диагностировать на наличие протертостей. Как известно, если он чересчур длинный, то может тереться об стенки двигателя или об другие провода. И опять же, если провод слишком перетерт, следует его заменить. Если протертость маленькая – кабель проводят так, чтобы он более не перетирался, а затем четко закрепить в нужном положении.

При укладке проводки автолюбитель должен стараться не подключать их в связке. Фиксаторы разбираются, провода освобождаются из пластиковых держателей. ВВ провода или бронепровода интегрируются со свечами цилиндров.

Обязательно надо придерживаться грамотной инструкции по прокладке. Провода не должны тереться друг об друга и, как говорилось выше, касаться боковых частей ДВС. Не разрешены абсолютно никакие резкие сгибы бронепроводки. После того, как проводка устанавливается, ее составляющие крепятся вместе особыми фиксаторами, поставляемыми с устройством.

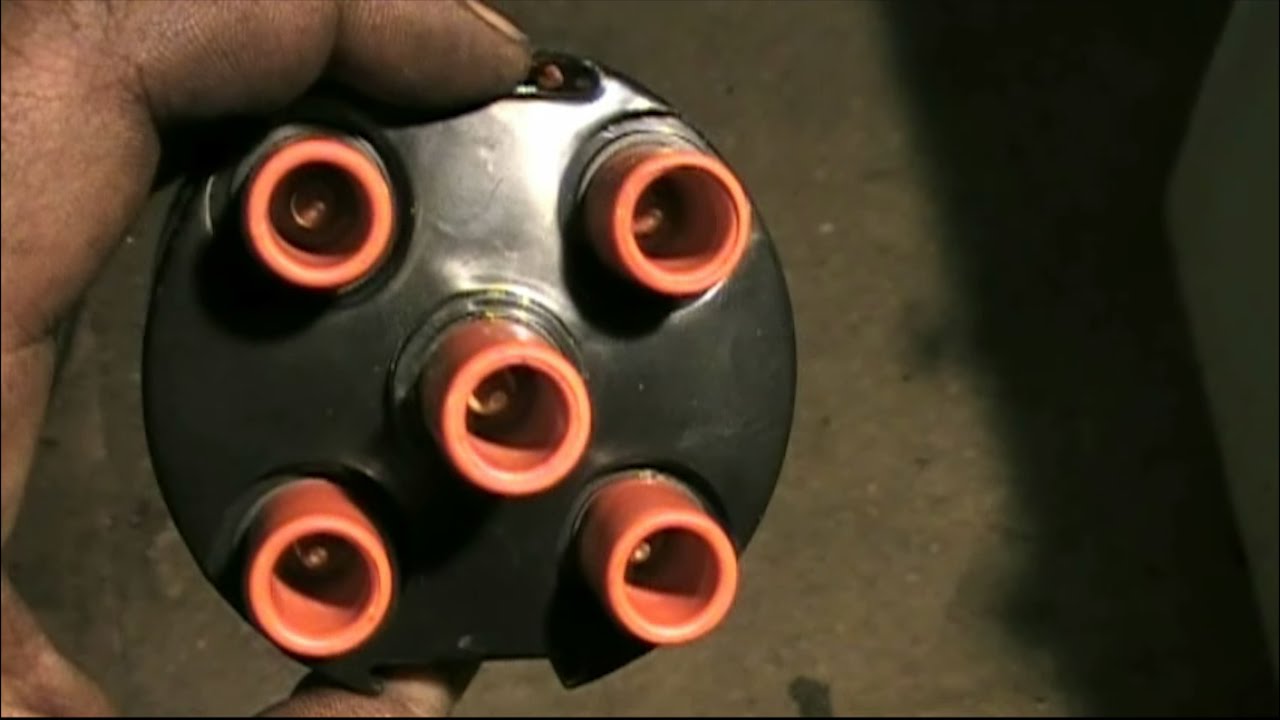

Подробнее об установке:

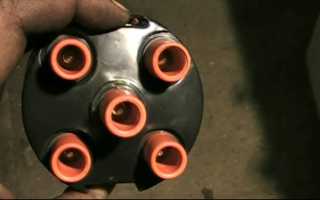

• На отечественных переднеходовых авто бронепровод с трамблерной крышки априори соединен с бобиной.
• Элемент крышки, направленный в сторону передка, соединяется с 1-м цилиндром.
• Вывод крышки распределителя, направленный в сторону низа, интегрируется с 3-м цилиндром.
• Элемент, направленный в заднюю сторону – с 4-м цилиндром.
• Наконец, вывод, направленный вверх – со 2-м цилиндром.

Если посмотреть на схему расположения бронепроводов по часовой стрелке, то это будет выглядеть так: 1-й/3-й/4-й/2-й.

На отечественных моделях АвтоВаз, выпущенных до 2004 года, и с установленным модулем зажигания старого образца выводы подключать гораздо легче. Там уже априори отмечено на выводах, какому цилиндру каждый соответствует. Но случается, что модуль пачкается или надписи истираются. В этом случае помогает схема, указанная в автомобильной документации.

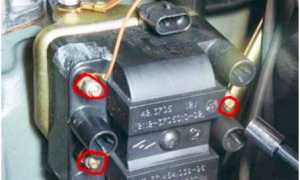

Автомобили Ваз, выпущенные после 2004 года, и наделенные катушкой модерн, тоже имеют удобное обозначение соответствия выводов цилиндров. Хотя порядок соединения и разнится в сравнении с интеграцией на модуле трамблера старого образца.

None

None

Интересные факты

Вот несколько интересных фактов о правильном подключении трамблера (распределителя зажигания):

1. Синхронизация с коленчатым валом: Правильное подключение трамблера критически важно для синхронизации с коленчатым валом. Если трамблер установлен неправильно, это может привести к неправильному зажиганию, что, в свою очередь, может вызвать потерю мощности, увеличение расхода топлива и даже повреждение двигателя.

2. Положение меток: При установке трамблера важно обратить внимание на метки на корпусе и валу. Многие автомобили имеют специальные метки, которые помогают установить трамблер в правильное положение. Неправильная установка может привести к тому, что двигатель будет работать неэффективно или вообще не запустится.

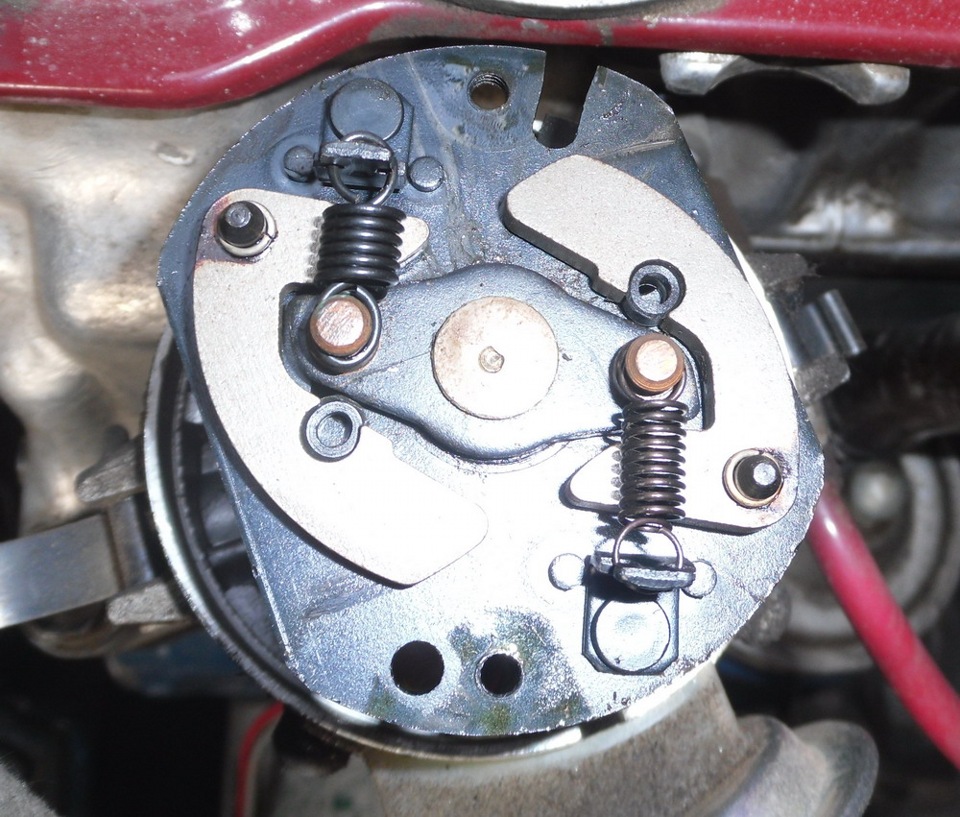

3. Проверка угла опережения зажигания: После подключения трамблера необходимо проверить угол опережения зажигания. Это можно сделать с помощью стробоскопа. Правильный угол опережения важен для оптимальной работы двигателя и предотвращения детонации. Неправильный угол может привести к серьезным проблемам с двигателем.

Эти факты подчеркивают важность точности и внимательности при подключении трамблера для обеспечения надежной работы двигателя.

Как выставить зажигание на Ваз 2106?

Форд Сиерра: подключение трамблера

На автомобиле Форд Сиерра установлен распределитель зажигания системы Лукас. Для подключения бронепроводов следуйте инструкции:

• Убедитесь, что 1-й цилиндр двигателя находится в верхней мертвой точке (ВМТ) на этапе сжатия.
• Установите распределитель в отверстие блока цилиндров.
• Вставьте фиксирующий болт распределителя, но не затягивайте его.
• Проверьте положение корпуса распределителя относительно ротора: вывод 1-го цилиндра должен быть направлен на ротор.
• Подключите бронепровода и свечи зажигания.
• Установите аккумулятор.
• Настройте работу распределителя с помощью специального инструмента.

На Форд Сиерра устанавливаются два типа двигателей DOHC с электронным распределителем:

1. Для карбюраторного мотора используется распределитель ESC2.
2. Для двигателя с системой впрыска — распределитель EEC4.

Подробности о распределителях:

• ESC2 — электронная система для карбюраторного двигателя объемом 2.0 л.
• EEC4 — система зажигания, связанная с подачей топлива и общей системой управления двигателем, контролирующая процесс впрыска.

На изображении ниже представлена схема ESC2.

Система зажигания ESC2 включает электронный распределитель и несколько датчиков, передающих информацию в модуль. Это оптимизирует работу двигателя и устанавливает правильный угол опережения зажигания.

Модуль ESC2 регулирует положение дроссельной заслонки в карбюраторных двигателях в режиме холостого хода, учитывая нагрузки и тепловое состояние двигателя. Положение дроссельной заслонки имеет значительное значение.

В таблице представлены данные для проверки компонентов системы зажигания ESC2.

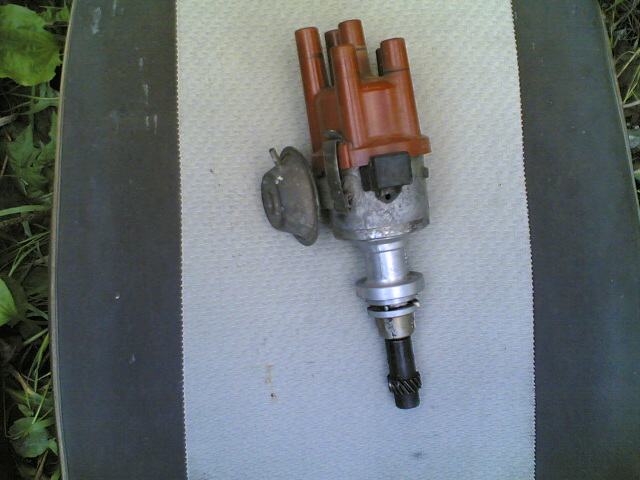

Трамблер Ауди 100

Двигатели на известный немецкий автомобиль устанавливаются разные. Это ААЕ, АБК, ААД, ААР и АСЕ.

• На всех двигателях обязательно выставляется поршень цилиндра в положение ВМТ.
• На двигателях ААЕ, АБК, ААД и ААР всегда проверяется положение язычка на валу. Он должен стоять параллельно оси коленвала.

Как выставить зажигание на ВАЗ 2101, ВАЗ 2106, ВАЗ 2107 классика – Желтая Копейка – Часть 14

Частые ошибки при подключении трамблера и их устранение

Подключение трамблера – это важный этап в процессе настройки системы зажигания автомобиля. Неправильное подключение может привести к серьезным проблемам в работе двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при подключении трамблера, а также способы их устранения.

1. Неправильная установка меток зажигания. Одна из самых частых ошибок – это неверная установка меток на распределителе зажигания и коленчатом валу. Перед началом подключения трамблера необходимо убедиться, что метки совпадают. Для этого следует установить двигатель в положение ВМТ (верхняя мертвая точка) первого цилиндра. Если метки не совпадают, это может привести к неправильному зажиганию и, как следствие, к потере мощности и увеличенному расходу топлива.

2. Неправильное подключение проводов. При подключении проводов к трамблеру важно следить за их правильной полярностью. Неправильное подключение может вызвать короткое замыкание или повреждение электроники автомобиля. Рекомендуется использовать схему подключения, указанную в руководстве по эксплуатации автомобиля. Также стоит обратить внимание на состояние проводов: они не должны быть повреждены или изношены.

3. Игнорирование состояния трамблера. Перед установкой нового трамблера необходимо проверить его состояние. Если на старом трамблере есть признаки износа, такие как трещины на корпусе или поврежденные контакты, это может повлиять на его работу. Важно также проверить, нет ли загрязнений на контактных площадках, так как это может привести к плохому контакту и сбоям в работе системы зажигания.

4. Неправильная настройка угла опережения зажигания. После установки трамблера необходимо правильно настроить угол опережения зажигания. Неправильная настройка может привести к детонации, перегреву двигателя и другим проблемам. Для настройки угла опережения зажигания рекомендуется использовать стробоскоп и следовать рекомендациям производителя автомобиля.

5. Пропуск проверки системы зажигания. После подключения трамблера важно провести полную проверку системы зажигания. Это включает в себя проверку свечей зажигания, катушек и проводов. Неправильная работа любого из этих компонентов может привести к сбоям в работе двигателя. Рекомендуется также проверить наличие ошибок в системе управления двигателем с помощью диагностического оборудования.

Устранение этих распространенных ошибок поможет обеспечить надежную и стабильную работу системы зажигания вашего автомобиля. Правильное подключение трамблера – это залог долгой и безотказной службы двигателя.

Вопрос-ответ

Как узнать, что трамблер требует замены?

Симптомы, указывающие на необходимость замены трамблера, могут включать затрудненный запуск двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении и повышенный расход топлива. Если вы заметили эти признаки, стоит проверить трамблер и, при необходимости, заменить его.

Какие инструменты понадобятся для подключения трамблера?

Для подключения трамблера вам понадобятся основные инструменты, такие как набор гаечных ключей, отвертки, мультиметр для проверки электрических соединений и, возможно, динамометрический ключ для правильной затяжки крепежных элементов. Также может потребоваться руководство по ремонту вашего автомобиля для уточнения специфики подключения.

Как правильно установить трамблер на двигатель?

Для правильной установки трамблера сначала убедитесь, что поршень первого цилиндра находится в верхней мертвой точке (ВМТ). Затем совместите метки на трамблере с метками на двигателе, установите его в соответствующее положение и закрепите. Не забудьте подключить все электрические разъемы и проверить правильность работы после установки.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время подключения трамблера.

СОВЕТ №2

Обратите внимание на метки на распределителе зажигания и на коленчатом валу. Перед снятием старого трамблера сделайте отметки, чтобы правильно установить новый трамблер в исходное положение. Это поможет избежать проблем с синхронизацией зажигания.

СОВЕТ №3

При подключении проводов к трамблеру следите за их состоянием. Убедитесь, что провода не повреждены и хорошо закреплены. Плохой контакт может привести к неправильной работе двигателя и снижению его производительности.

СОВЕТ №4

После установки нового трамблера запустите двигатель и проверьте его работу. Обратите внимание на стабильность холостого хода и отсутствие посторонних звуков. Если возникают проблемы, проверьте правильность подключения и настройки зажигания.

Подключение трамблера – это важный этап в процессе настройки системы зажигания автомобиля. Неправильное подключение может привести к серьезным проблемам в работе двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при подключении трамблера, а также способы их устранения.

1. Неправильная установка меток зажигания. Одна из самых частых ошибок – это неверная установка меток на распределителе зажигания и коленчатом валу. Перед началом подключения трамблера необходимо убедиться, что метки совпадают. Для этого следует установить двигатель в положение ВМТ (верхняя мертвая точка) первого цилиндра. Если метки не совпадают, это может привести к неправильному зажиганию и, как следствие, к потере мощности и увеличенному расходу топлива.

2. Неправильное подключение проводов. При подключении проводов к трамблеру важно следить за их правильной полярностью. Неправильное подключение может вызвать короткое замыкание или повреждение электроники автомобиля. Рекомендуется использовать схему подключения, указанную в руководстве по эксплуатации автомобиля. Также стоит обратить внимание на состояние проводов: они не должны быть повреждены или изношены.

3. Игнорирование состояния трамблера. Перед установкой нового трамблера необходимо проверить его состояние. Если на старом трамблере есть признаки износа, такие как трещины на корпусе или поврежденные контакты, это может повлиять на его работу. Важно также проверить, нет ли загрязнений на контактных площадках, так как это может привести к плохому контакту и сбоям в работе системы зажигания.

4. Неправильная настройка угла опережения зажигания. После установки трамблера необходимо правильно настроить угол опережения зажигания. Неправильная настройка может привести к детонации, перегреву двигателя и другим проблемам. Для настройки угла опережения зажигания рекомендуется использовать стробоскоп и следовать рекомендациям производителя автомобиля.

5. Пропуск проверки системы зажигания. После подключения трамблера важно провести полную проверку системы зажигания. Это включает в себя проверку свечей зажигания, катушек и проводов. Неправильная работа любого из этих компонентов может привести к сбоям в работе двигателя. Рекомендуется также проверить наличие ошибок в системе управления двигателем с помощью диагностического оборудования.

Устранение этих распространенных ошибок поможет обеспечить надежную и стабильную работу системы зажигания вашего автомобиля. Правильное подключение трамблера – это залог долгой и безотказной службы двигателя.
