В статье рассмотрим процесс разборки форсунки инжектора самостоятельно. Это поможет сэкономить на услугах специалистов и приобрести навыки ремонта автомобиля. Вы узнаете, как диагностировать неисправности форсунки, какие инструменты нужны для её снятия и разборки, а также получите пошаговую инструкцию для безопасного и эффективного выполнения всех действий. Информация будет полезна автолюбителям, желающим самостоятельно решать проблемы своего транспортного средства.
Общее про форсунки: виды, назначение
Проверить работоспособность инжекторной системы и состояние форсунок можно самостоятельно, без посещения автосервиса.
Форсунки — ключевые элементы инжекторной системы, отвечающие за точную подачу топлива. Они формируют топливно-воздушную смесь, смешивая бензин или дизель с воздухом, что облегчает воспламенение и обеспечивает эффективное сгорание.
Существует несколько типов форсунок:
- Электронные форсунки, где клапан регулирует распыление и подачу топлива;
- Форсунки, подающие топливо под давлением без дозировки;
- Современные форсунки с пьезоэффектом, работающие в четыре раза быстрее традиционных.
Разборка форсунки инжектора своими силами требует определенных знаний и навыков. Эксперты отмечают, что прежде всего необходимо подготовить рабочее место и инструменты, такие как ключи, отвертки и специальные приспособления для снятия форсунок. Важно помнить о необходимости соблюдения чистоты, чтобы избежать попадания загрязнений внутрь системы.
Перед началом работы рекомендуется ознакомиться с технической документацией на конкретную модель инжектора, так как конструкция может варьироваться. Специалисты подчеркивают, что при разборке следует аккуратно обращаться с уплотнительными кольцами и другими мелкими деталями, которые могут быть легко повреждены.
После завершения разборки важно провести тщательную диагностику состояния форсунки и, при необходимости, заменить изношенные компоненты. В конечном итоге, правильный подход к разборке и сборке инжектора может значительно продлить срок его службы и улучшить работу двигателя.
Зачем нужна диагностика форсунок
Как правило, если был куплен подержанный автомобиль, или срок эксплуатации родной машины перевалил 150-тысячную отметку, производительность элементов системы впрыска надлежит проверять.
Безусловно, на ресурс форсунок напрямую влияет качество топлива, которым владелец заправляет машину. Удручающая царит ситуация в странах бывшего СНГ и в России, где на АЗС продаётся непонятно что. Залив такой состав в топливный бак автомобиля, и проехав несколько тысяч километров, приходится начинать ремонт тех или иных деталей, в том числе и форсунок.
Форсунки следует проверять, как только налицо следующие признаки:
- очень трудно стало заводить двигатель;
- увеличился расход горючего;
- двигатель троит, неустойчиво работает в режиме ХХ;
- выхлоп стал намного токсичнее;
- ухудшилась резвость автомобиля;
- зажигание проскакивает на ХХ.
Если один из вышеописанных признаков присутствует на инжекторном авто, то проверить работу форсунок будет не лишним. Можно сказать, что время и деньги потрачены не зря. Однако удастся полностью исключить тему денег, если научиться самостоятельно проверять форсунки.
Проверяется форсунка мультиметром или прибором измерения Ом. Форсунка отсоединяется от высокого напряжения, затем подвергается проверке. Нужно протестировать соответствие показателей импеданса форсунок со стандартными значениями. Если форсунки низкоомные, то их сопротивление должно быть в пределах 2-5 Ом, если высокоомные – в пределах 12-18 Ом.
Читайте также:
| Этап разборки | Необходимые инструменты | Возможные проблемы и решения |
|---|---|---|
| Отсоединение форсунки от топливной рампы | Накидной ключ подходящего размера, отвертка (в зависимости от типа крепления), емкость для сбора топлива | Затрудненное откручивание – использовать проникающую смазку, подогрев. Повреждение уплотнительных колец – замена на новые. |
| Демонтаж электромагнитного клапана | Отвертка, тонкогубцы | Сложность отсоединения разъема – аккуратное отсоединение, проверка целостности контактов. Повреждение уплотнительных колец – замена. |
| Разборка корпуса форсунки | Специальный ключ для форсунок (или самодельный), отвертка | Заедание резьбы – использование проникающей смазки, аккуратное высвобождение. Повреждение корпуса – необходимость замены форсунки. |
| Извлечение распылителя | Специальный съемник распылителя или самодельный инструмент | Заедание распылителя – использование проникающей смазки, аккуратное выпрессовывание. Повреждение распылителя – замена. |
| Очистка деталей | Специальная жидкость для промывки форсунок, ультразвуковая ванна (желательно), щетки, сжатый воздух | Затрудненное удаление загрязнений – использование более агрессивных чистящих средств (с осторожностью!), повторная промывка. |
| Сборка форсунки | Все инструменты, использованные при разборке, новые уплотнительные кольца | Неправильная сборка – тщательное следование инструкции, проверка герметичности. |
Интересные факты
Вот несколько интересных фактов о разборке форсунки инжектора:
-
Точная конструкция: Форсунки инжектора имеют очень сложную конструкцию, включающую пружины, иглы и сопла, которые работают под высоким давлением. Даже небольшая загрязненность или износ этих компонентов могут привести к неправильной работе двигателя, поэтому важно аккуратно разбирать и собирать форсунки.
-
Использование ультразвуковой очистки: Для очистки форсунок от загрязнений многие автолюбители используют ультразвуковые очистители. Этот метод позволяет эффективно удалить отложения и грязь, не повреждая чувствительные детали. Ультразвук создает микроскопические пузырьки, которые “взрываются” и очищают поверхность.
-

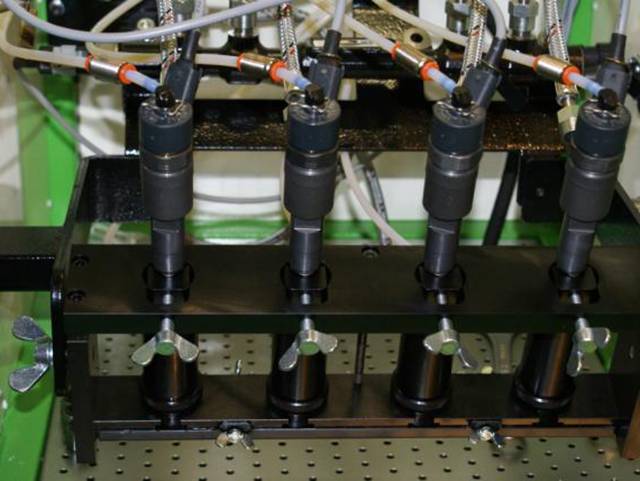

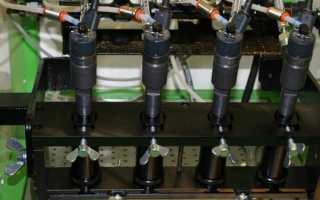

Тестирование после сборки: После разборки и очистки форсунок важно провести их тестирование. Это можно сделать с помощью специального оборудования, которое проверяет распыление топлива и его объем. Неправильное распыление может привести к неэффективному сгоранию топлива и увеличению расхода, поэтому тестирование является ключевым этапом в процессе восстановления форсунок.
Как разобрать
Сначала снимите форсунку с топливной рейки.
- Очистите и высушите область вокруг форсунки, особенно место подключения топливного шланга.
- Аккуратно открутите гайки шланга, если планируете его использовать снова. Наденьте защитные перчатки.
- Закройте штуцер заглушкой или чистым полиэтиленом и обмотайте изолентой.
После этого проведите визуальную проверку форсунки.
- На корпусе форсунки должен быть каталожный номер и индивидуальный код из 16 знаков, подтверждающий оригинальность детали. Оригинальные детали требуют ремонта, в то время как китайские аналоги лучше заменить.
- Если на торце форсунки есть грязь, замочите распылитель и корпус в жидкости Вин Эс.
- После удаления грязи подготовьте ванночку с чистым дизельным топливом для разборки форсунки.
Теперь можно разбирать форсунку.
- Сначала открутите крепеж и поместите форсунку в ванночку.
- Будьте осторожны при снятии гайки, чтобы не уронить внутренние компоненты.

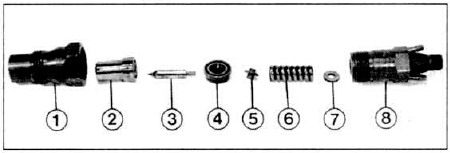

- Снимите регулировочный дроссель, переходный элемент, магнитоэлектрический контакт и блок распылителя.
- Внутри электромагнита есть ниша для стержня и пружины, которые возвращают дроссель на место.
Засорение дросселя или плохое прилегание могут привести к обратному вытеканию дизельного топлива в бак, что вызывает ненормальный впрыск и потерю давления в рейке. Также могут повреждаться распылитель и игла форсунки, хотя в меньшей степени. Небольшой зазор между этими элементами может привести к быстрому износу, а на игле могут появляться царапины.
При разборке форсунки в домашних условиях полезно иметь качественную лупу. Большинство внутренних деталей мелкие, и лупа поможет их рассмотреть и не потерять. К мелким элементам относятся круглые металлические шарики, выполняющие важные функции внутри форсунки.
Видео: устройство пьезофорсунки Бош
После ремонта форсунка изменит те характеристики, которые зашифрованы в коде. Блок управления должен адаптироваться к новым правилам, на это уходит время. Как правило, если не влезать принудительно в мозги автомобиля, около 1 месяца может уйти на полноценную адаптацию. И помните, что в некоторых случаях форсунку легче заменить, чем реставрировать. Особенно, если на них заметно много дефектов.
-
Читайте также:
Советы по сборке и установке форсунок после разборки
После того как вы разобрали форсунку инжектора, важно правильно собрать и установить её обратно, чтобы обеспечить надёжную работу двигателя. Вот несколько советов, которые помогут вам в этом процессе.
1. Подготовка рабочего места
Перед началом сборки убедитесь, что ваше рабочее место чистое и хорошо освещено. Используйте мягкую ткань или специальный коврик, чтобы избежать повреждений деталей. Подготовьте все необходимые инструменты, такие как ключи, отвертки, пинцеты и специальные приспособления для сборки.
2. Проверка деталей
Перед сборкой внимательно осмотрите все детали форсунки. Убедитесь, что нет трещин, сколов или других повреждений. Особое внимание уделите уплотнительным кольцам и фильтрам. Если они изношены или повреждены, замените их на новые, чтобы избежать утечек топлива.
3. Сборка форсунки
При сборке следуйте инструкции, которую вы использовали для разборки. Начните с установки внутренних компонентов, таких как игла и пружина. Убедитесь, что все детали правильно расположены и не перекрывают друг друга. Используйте смазку, рекомендованную производителем, для уплотнительных колец, чтобы облегчить установку и предотвратить их повреждение.
4. Проверка герметичности
После сборки форсунки важно проверить её герметичность. Для этого можно использовать специальный тестер или просто подключить форсунку к источнику питания и подать на неё топливо. Убедитесь, что нет утечек, и форсунка работает корректно.
5. Установка форсунки в двигатель
При установке форсунки в двигатель следуйте рекомендациям производителя. Убедитесь, что все соединения чистые и не имеют загрязнений. При установке используйте новый комплект уплотнительных колец, чтобы обеспечить надёжную герметизацию. Закручивайте крепежные элементы равномерно, чтобы избежать перекоса.
6. Проверка работы после установки
После установки форсунки запустите двигатель и проверьте его работу. Обратите внимание на возможные посторонние звуки и утечки топлива. Если всё работает корректно, вы успешно собрали и установили форсунку инжектора.
Следуя этим советам, вы сможете самостоятельно собрать и установить форсунку инжектора, что поможет вам сэкономить время и деньги на ремонте автомобиля.
Вопрос-ответ
Какие инструменты понадобятся для разборки форсунки инжектора?
Для разборки форсунки инжектора вам понадобятся следующие инструменты: набор ключей, отвертки (плоская и крестовая), пинцет, а также специальный инструмент для снятия уплотнительных колец. Также может потребоваться чистящее средство и смазка для сборки.
-
Читайте также:
Как понять, что форсунка инжектора требует разборки и чистки?
Признаки, указывающие на необходимость разборки форсунки, могут включать: ухудшение работы двигателя, повышенный расход топлива, неравномерную работу на холостом ходу, а также наличие черного налета или загрязнений на форсунке. Если вы заметили эти симптомы, стоит проверить и, при необходимости, разобрать форсунку.
Как правильно собрать форсунку после разборки?
При сборке форсунки важно следовать обратной последовательности разборки. Убедитесь, что все уплотнительные кольца установлены на свои места, а также используйте смазку для предотвращения повреждений. Проверьте, чтобы все детали были чистыми и не имели повреждений, и аккуратно затяните крепежные элементы, чтобы избежать утечек.
Советы
СОВЕТ №1
Перед началом разборки форсунки инжектора обязательно подготовьте все необходимые инструменты: ключи, отвертки, пинцеты и специальные приспособления для снятия форсунок. Это поможет избежать лишних задержек и упростит процесс.
СОВЕТ №2
Обязательно ознакомьтесь с технической документацией на вашу модель автомобиля. В ней могут быть указаны особенности конструкции форсунок и рекомендации по их разборке, что поможет избежать повреждений.
СОВЕТ №3
Работайте в чистом и хорошо освещенном месте. Это не только облегчит процесс разборки, но и снизит риск попадания грязи и посторонних частиц в форсунку, что может негативно сказаться на её работе после сборки.
СОВЕТ №4
После разборки и очистки форсунки, обязательно проверьте её на наличие повреждений или износа. Если вы заметили какие-либо дефекты, лучше заменить форсунку на новую, чтобы избежать проблем с работой двигателя в будущем.
После того как вы разобрали форсунку инжектора, важно правильно собрать и установить её обратно, чтобы обеспечить надёжную работу двигателя. Вот несколько советов, которые помогут вам в этом процессе.
Перед началом сборки убедитесь, что ваше рабочее место чистое и хорошо освещено. Используйте мягкую ткань или специальный коврик, чтобы избежать повреждений деталей. Подготовьте все необходимые инструменты, такие как ключи, отвертки, пинцеты и специальные приспособления для сборки.
Перед сборкой внимательно осмотрите все детали форсунки. Убедитесь, что нет трещин, сколов или других повреждений. Особое внимание уделите уплотнительным кольцам и фильтрам. Если они изношены или повреждены, замените их на новые, чтобы избежать утечек топлива.
-
Читайте также:
При сборке следуйте инструкции, которую вы использовали для разборки. Начните с установки внутренних компонентов, таких как игла и пружина. Убедитесь, что все детали правильно расположены и не перекрывают друг друга. Используйте смазку, рекомендованную производителем, для уплотнительных колец, чтобы облегчить установку и предотвратить их повреждение.
После сборки форсунки важно проверить её герметичность. Для этого можно использовать специальный тестер или просто подключить форсунку к источнику питания и подать на неё топливо. Убедитесь, что нет утечек, и форсунка работает корректно.
При установке форсунки в двигатель следуйте рекомендациям производителя. Убедитесь, что все соединения чистые и не имеют загрязнений. При установке используйте новый комплект уплотнительных колец, чтобы обеспечить надёжную герметизацию. Закручивайте крепежные элементы равномерно, чтобы избежать перекоса.
После установки форсунки запустите двигатель и проверьте его работу. Обратите внимание на возможные посторонние звуки и утечки топлива. Если всё работает корректно, вы успешно собрали и установили форсунку инжектора.
Следуя этим советам, вы сможете самостоятельно собрать и установить форсунку инжектора, что поможет вам сэкономить время и деньги на ремонте автомобиля.
