Датчик Холла — устройство, широко используемое в автомобильной электронике и бытовой технике. Его работа основана на взаимодействии магнитного поля с электрическим током, что позволяет измерять скорость, положение и направление движения. В статье рассмотрим устройство и принцип работы датчика Холла, его назначение и преимущества, что поможет лучше понять его роль в технологиях и области применения.
Общий принцип
Гениальность открытия заключается в использовании электромагнитного поля. Когда металлический полупроводник помещается в это поле, на его противоположных торцах возникает ток, достигающий нескольких сотен милливольт.

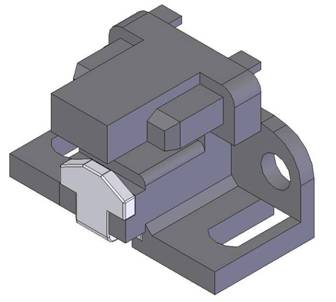

Устройства на основе эффекта ДХ функционируют по фрикативной схеме. Полупроводниковый материал располагается с одной стороны отверстия, а постоянный магнит – с другой. При прохождении электрического импульса в магнитном поле на пластину действует сила.
Зазор между пластиной и магнитом выполняет роль экрана, замыкающего силовые линии. Удаление экрана прекращает воздействие. Если экран находится в зазоре устройства, возникает сила, и линии замыкаются.

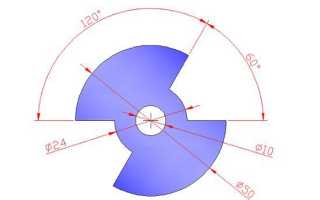

Важно. Экран в данном случае – это лопасть ротора. Когда шторка проходит через щель, на выходе появляется напряжение.
Эффект ДХ позволяет использовать этот прибор в качестве контроллера в устройствах без механических контактов. В автомобильной отрасли это бесконтактная система зажигания (БСЗ), где эффект ДХ увеличивает срок службы системы.
Принцип работы БСЗ:
- Катушка зажигания соединена с аккумулятором и коммутатором через замок. Сигнал тока поступает на свечи зажигания (в старых системах через распределитель).
- Коммутатор подключен к ДХ через разъем и тахометр.
ДХ в системе зажигания управляет процессом искрообразования, интегрируясь около распределительного вала с магнитопроводящей пластиной, содержащей столько же вращающихся элементов, сколько цилиндров в двигателе.
При вращении роторного интерцептора рядом с ДХ, где генерируется напряжение, формируется «холловый» импульс. Этот импульс подается на коммутатор с ДХ, снимается и поступает на катушку зажигания, где преобразуется в высоковольтное напряжение.
Эксперты отмечают, что датчик Холла является важным компонентом в современных электронных устройствах. Его принцип работы основан на эффекте Холла, который проявляется при воздействии магнитного поля на проводник с электрическим током. При этом в проводнике возникает перпендикулярное напряжение, которое можно измерить. Это свойство позволяет датчику Холла эффективно определять наличие и направление магнитного поля, что делает его незаменимым в различных приложениях, таких как автомобильная электроника, системы управления двигателями и бесконтактные переключатели. Специалисты подчеркивают, что благодаря своей надежности и точности, датчики Холла находят широкое применение в промышленности и быту, обеспечивая высокую эффективность работы устройств.
![КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]](https://i.ytimg.com/vi/R76YMdNY1qI/sddefault.jpg)
Разновидности ДХ
Известны на сегодня два основных вида ДХ устройств: датчики с цифровым действием и датчики с обычным.
Читайте также:
ДХ обычного типа являются контроллерами, изменяющими индукцию магнитного поля. Значение, которое показывает этот ДХ, зависит полностью от двухполюсности и воздействия магнитоактивного поля.
Напротив, цифровой ДХ не подразумевает магнитного поля. Принцип его функционирования основан на чередовании полюса и минуса импульсного напряжения. Несмотря на современный вид, цифровой ДХ имеет большой недостаток – низкую чувствительность.
Сегодня ДХ устройства нашли широкое применение в различных сферах человеческой деятельности. Авиация, электрика, машиностроение – это только начало. Причинами такой популярности ДХ называют высокие показатели надежности и точность показаний, который способен выдавать этот контроллер. И безусловно, низкая его стоимость.
В автомобильной промышленности использование ДХ оправдано тем, что такие датчики невероятно устойчивы к резким изменениям температур и вибраций мотора.
Внимание. ДХ применяется в современных автомашинах для контроля за положением и перемещением компонентов различных систем. Например, в системе зажигания – за контролем вращения распредвала и своевременной подачи импульса в коммутатор.
ДХ применяется в автомобиле также и как скоростной регулятор или как навигатор движения. В этом случае ценным становится его умение определяться по полюсам.
Вообще, так называемое «холловское» напряжение давно и успешно эксплуатируется в автомобилестроении и в механизмах с сервоприводами. Это идеальный прибор для определения углов и положений валов, а на автомобилях старой конструкции – для определения момента искрообразования.
Суть функционирования ДХ сводится к тому, что при подаче напряжения на две клеммы полупроводника, на двух противоположных возникает импульс, который расценивается получателем, как толчок к дальнейшим действиям.
Ученые всего мира совершенствуют ДХ. Уже сегодня удается расширить область применения этого прибора, ведь создаются различные классы датчиков холла.
-
Читайте также:
| Характеристика | Принцип работы | Назначение |
|---|---|---|
| Эффект Холла | Изменение напряжения (напряжение Холла) в проводнике или полупроводнике, перпендикулярном направлению тока и магнитному полю. | Измерение магнитного поля, скорости вращения, тока, положения. |
| Тип датчика | Аналоговый (выходное напряжение пропорционально магнитному полю), цифровой (выходной сигнал – логический уровень) | Определение силы и направления магнитного поля с высокой точностью и быстротой. |
| Чувствительность | Зависит от материала полупроводника, геометрии датчика и температуры. | Выбор датчика с необходимой чувствительностью для конкретного применения. |
| Температурная зависимость | Напряжение Холла и другие параметры датчика изменяются с температурой. | Необходимость компенсации температурных погрешностей или использование датчиков с низкой температурной зависимостью. |
| Линейность | Зависимость выходного сигнала от магнитного поля может быть нелинейной. | Выбор датчика с необходимой линейностью или использование методов линейризации. |
| Диапазон измерения | Определяется конструкцией датчика и материалом. | Выбор датчика с подходящим диапазоном измерения для конкретного применения. |
| Размеры и форма | Разнообразны, от миниатюрных до крупных. | Выбор датчика с подходящими размерами и формой для конкретного применения. |
Интересные факты
Вот несколько интересных фактов о датчике Холла, его принципе работы и назначении:
-
Принцип работы: Датчик Холла основан на эффекте Холла, который был открыт американским физиком Эдвардом Холлом в 1879 году. Когда электрический ток проходит через проводник, помещенный в магнитное поле, на проводнике возникает поперечное напряжение, перпендикулярное как току, так и магнитному полю. Это напряжение и измеряется датчиком Холла, что позволяет определять наличие и величину магнитного поля.
-
Широкое применение: Датчики Холла используются в самых различных областях, включая автомобильную промышленность (для определения положения коленчатого вала и распредвала), электронику (в качестве переключателей и датчиков положения), а также в системах автоматизации и робототехники. Они также находят применение в бесконтактных датчиках, что делает их более надежными по сравнению с механическими переключателями.
-
Бесконтактные технологии: Одним из главных преимуществ датчиков Холла является их бесконтактный принцип работы, что снижает износ и увеличивает срок службы устройства. Это делает их идеальными для использования в условиях, где требуется высокая надежность и долговечность, например, в медицинских устройствах и промышленных системах автоматизации.
Преимущества ДХ
Абсолютная эффективность при небольших размерах — одно из главных достоинств ДХ. Устройство миниатюрных габаритов отличается компактностью, что позволяет разместить его в любом уголке двигателя внутреннего сгорания или другого автомобильного механизма.
ДХ демонстрирует стабильность работы, сохраняя точность показаний независимо от вращения распредвала. Он адекватно реагирует на изменения, что является его основным принципом. Стабильность проявляется как в функционировании, так и в постоянстве характеристик сигнала.
Однако у ДХ есть недостатки, среди которых на первом месте — чувствительность. Рассмотрим их подробнее:
- Помехи — основной враг любого электромагнитного устройства, и ДХ не исключение, так как в автоэлектрической цепи помех предостаточно.
- Хотя стоимость устройства относительно невысока, она все же выше, чем у традиционного магнитоэлектрического регулятора.
- Эффективность работы ДХ зависит от электросхем, которые могут иметь нестабильные референции, что негативно сказывается на точности показаний.
Интеграция и проверка
ДХ наделен всего 3-я выводами, один из которых нулевой (минусовой). Первый и второй выводы соответственно связаны с питанием и импульсом. Другими словами, один из выводов служит для питания, а через другой – идет сигнал на коммутатор.
Проверка работы ДХ не столь сложна, как может показаться на первый взгляд. Если заметен затрудненный пуск двигателя или нестабильность его работы, сомнения мгновенно падают на датчик холла.
Диагностика ДХ не требует применения каких-либо сложных осциллографов, хотя по теории так и должно быть. В данном случае достаточно будет замкнуть 3-й и 6-й выводы колодки трамблера. Если при этом возникнет искра, то датчик изжил себя и требуется его обновление.
Замена тоже не вызовет особых сложностей, с этим делом можно справиться всего за 10 минут. Однако лучше тщательнее проверить установленный датчик, так как причиной некорректной работы зажигания может выступить другой элемент.
-
Читайте также:

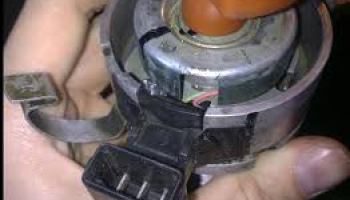

Если никаких сомнений в поломке ДХ не остается, надо будет разобрать трамблер. ДХ расположен внизу распределителя, и чтобы его снять, придется разобрать немало механизмов и мелких элементов.
Научитесь следить за простыми компонентами своего авто. Это поможет избежать неприятных сюрпризов на дороге. Будьте внимательны!
Применение в различных отраслях
Датчики Холла находят широкое применение в различных отраслях благодаря своей способности точно измерять магнитные поля и преобразовывать их в электрические сигналы. Они используются в автомобильной промышленности, электронике, автоматизации и многих других сферах.
В автомобильной промышленности датчики Холла применяются для определения положения коленчатого и распределительного валов, что позволяет контролировать работу двигателя и оптимизировать его производительность. Эти датчики обеспечивают высокую точность и надежность, что особенно важно для современных систем управления двигателем.
В электронике датчики Холла используются в бесщеточных двигателях, где они помогают в определении положения ротора и обеспечивают эффективное управление двигателем. Это позволяет значительно повысить эффективность и срок службы электрических машин, а также снизить уровень шума и вибрации.
В области автоматизации и робототехники датчики Холла применяются для контроля положения и скорости движущихся частей. Они используются в системах управления приводами, где необходима высокая точность и быстродействие. Например, в конвейерных системах датчики Холла могут отслеживать положение грузов и обеспечивать их правильное распределение.
Кроме того, датчики Холла находят применение в бытовой электронике, например, в мобильных телефонах и планшетах, где они используются для определения ориентации устройства и автоматического включения/выключения экрана. Это улучшает пользовательский опыт и увеличивает удобство использования устройств.
В медицинской технике датчики Холла могут использоваться в различных устройствах, таких как томографы и магнитно-резонансные аппараты, для точного измерения магнитных полей и контроля работы оборудования.
-
Читайте также:
Таким образом, датчики Холла являются универсальными устройствами, которые находят применение в самых различных областях, обеспечивая высокую точность и надежность в работе. Их использование позволяет значительно улучшить характеристики и функциональность различных систем и устройств.
Вопрос-ответ
Как работает датчик Холла?
Датчик Холла работает на основе эффекта Холла, который заключается в возникновении электрического напряжения перпендикулярно к току и магнитному полю. Когда магнитное поле воздействует на проводник с электрическим током, оно вызывает изменение распределения зарядов, что приводит к появлению напряжения. Это напряжение может быть измерено и использовано для определения положения, скорости или направления движения объектов.
Где применяются датчики Холла?
Датчики Холла широко используются в различных областях, включая автомобильную промышленность (например, для определения положения коленчатого вала), в бытовой электронике (для бесконтактных переключателей), а также в системах автоматизации и управления (например, в бесщеточных двигателях). Их способность работать без механического контакта делает их идеальными для многих приложений.
Каковы преимущества использования датчиков Холла?
Основные преимущества датчиков Холла включают их высокую надежность, долговечность и отсутствие механического износа, так как они не требуют физического контакта для работы. Кроме того, они могут работать в широком диапазоне температур и обеспечивают быстрый отклик, что делает их идеальными для применения в динамических системах.
Советы
СОВЕТ №1
Изучите основные принципы работы датчика Холла, чтобы лучше понимать его применение. Датчик использует магнитное поле для определения положения или скорости объектов, что делает его незаменимым в различных устройствах, от автомобилей до бытовой техники.
СОВЕТ №2
Обратите внимание на типы датчиков Холла, так как они могут различаться по назначению и характеристикам. Например, существуют линейные и цифровые датчики, каждый из которых подходит для определенных задач. Выбор правильного типа поможет вам достичь наилучших результатов в вашем проекте.
СОВЕТ №3
При использовании датчиков Холла в своих проектах, учитывайте условия окружающей среды. Некоторые датчики могут быть чувствительны к температуре, влажности или электромагнитным помехам, поэтому важно выбирать модели, соответствующие вашим условиям эксплуатации.
СОВЕТ №4
Не забывайте о правильной установке и настройке датчиков Холла. Неправильное размещение или подключение может привести к некорректной работе устройства. Ознакомьтесь с инструкцией производителя и следуйте рекомендациям для достижения оптимальной производительности.
Датчики Холла находят широкое применение в различных отраслях благодаря своей способности точно измерять магнитные поля и преобразовывать их в электрические сигналы. Они используются в автомобильной промышленности, электронике, автоматизации и многих других сферах.
В автомобильной промышленности датчики Холла применяются для определения положения коленчатого и распределительного валов, что позволяет контролировать работу двигателя и оптимизировать его производительность. Эти датчики обеспечивают высокую точность и надежность, что особенно важно для современных систем управления двигателем.
В электронике датчики Холла используются в бесщеточных двигателях, где они помогают в определении положения ротора и обеспечивают эффективное управление двигателем. Это позволяет значительно повысить эффективность и срок службы электрических машин, а также снизить уровень шума и вибрации.
В области автоматизации и робототехники датчики Холла применяются для контроля положения и скорости движущихся частей. Они используются в системах управления приводами, где необходима высокая точность и быстродействие. Например, в конвейерных системах датчики Холла могут отслеживать положение грузов и обеспечивать их правильное распределение.
Кроме того, датчики Холла находят применение в бытовой электронике, например, в мобильных телефонах и планшетах, где они используются для определения ориентации устройства и автоматического включения/выключения экрана. Это улучшает пользовательский опыт и увеличивает удобство использования устройств.
В медицинской технике датчики Холла могут использоваться в различных устройствах, таких как томографы и магнитно-резонансные аппараты, для точного измерения магнитных полей и контроля работы оборудования.
Таким образом, датчики Холла являются универсальными устройствами, которые находят применение в самых различных областях, обеспечивая высокую точность и надежность в работе. Их использование позволяет значительно улучшить характеристики и функциональность различных систем и устройств.
