Датчик фаз на Ладе Калина, как для 8-, так и для 16-клапанных двигателей, играет важную роль в работе двигателя. Он определяет положение распредвала, что позволяет системе управления корректно регулировать время впрыска топлива и зажигания. В статье рассмотрим расположение датчика фаз на Ладе Калина, его функции и значимость для работы двигателя. Эта информация будет полезна владельцам автомобилей и тем, кто планирует диагностику или ремонт.
Для чего необходим датчик распредвала
Первые инжекторные двигатели не имели датчиков фаз. ЭБУ получал данные только от датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал находился в нужном положении для впрыска топлива в цилиндр, ЭБУ открывал форсунки. Топливо попадало в впускной коллектор, смешивалось с воздухом и образовывало топливовоздушную смесь. Затем открывались клапаны нужного цилиндра, и он забирал смесь. Автомобили с такой системой оказались более экономичными и мощными по сравнению с карбюраторными благодаря точному дозированию смеси. Стандарт Евро-0 потребовал от производителей изменений в системе подачи топливовоздушной смеси, что было достигнуто с помощью разделенного впрыска.
Для перехода на такой тип впрыска необходимо было отслеживать данные ДПКВ и определять начало работы первого цилиндра. Поскольку за четыре такта коленчатый вал делает два оборота, без дополнительных датчиков невозможно установить, какой цилиндр активен. Поэтому на распределительный вал, отвечающий за фазы газораспределения, был установлен датчик, передающий сигнал о начале работы первого цилиндра.
Эксперты отмечают, что датчик фаз на автомобилях Калина с 8 клапанами играет ключевую роль в системе управления двигателем. Он отвечает за определение положения распределительного вала, что позволяет оптимизировать процесс впрыска топлива и зажигания. Правильная работа датчика обеспечивает стабильную работу двигателя, улучшает его динамические характеристики и снижает расход топлива.
Специалисты подчеркивают, что неисправности датчика могут привести к серьезным проблемам, таким как потеря мощности, увеличение выбросов и нестабильная работа на холостом ходу. Регулярная диагностика и своевременная замена этого компонента могут существенно повысить надежность автомобиля и продлить срок его службы. В целом, внимание к состоянию датчика фаз является важным аспектом обслуживания автомобилей Калина.
Где установлен датчик фаз на Лада Калина

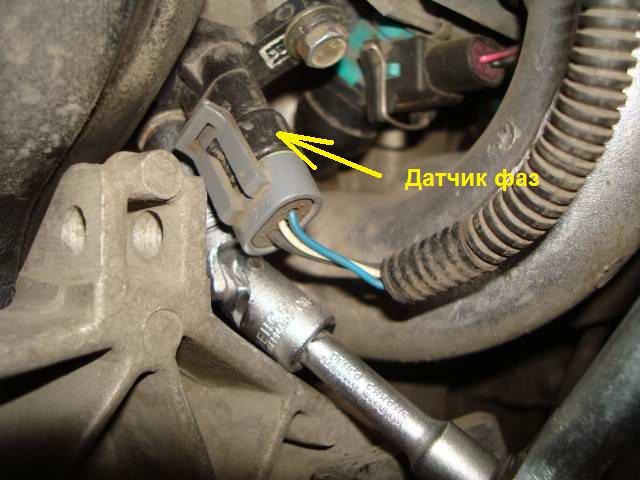

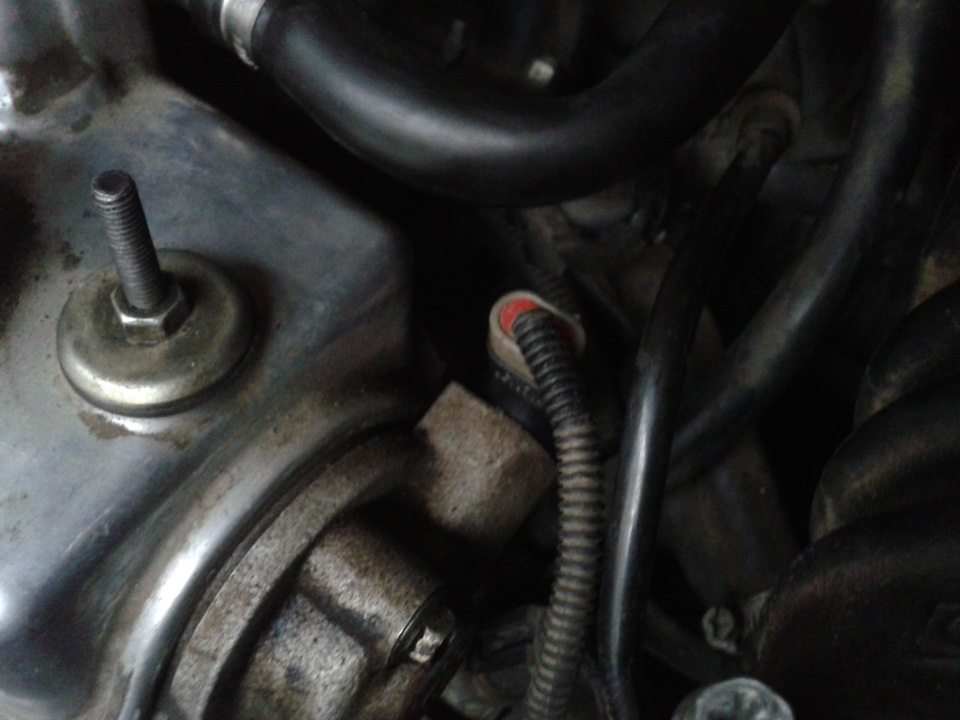

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).
| Неисправность датчика фаз | Симптомы | Возможные причины |
|---|---|---|
| Разорванная цепь датчика | Пропуски зажигания, неустойчивая работа двигателя, снижение мощности, чек энджин горит. | Обрыв проводки, неисправный датчик, плохой контакт разъема. |
| Короткое замыкание в датчике | Нестабильная работа двигателя, чек энджин горит, возможность повреждения блока управления двигателем. | Повреждение изоляции датчика, попадание влаги. |
| Износ или повреждение зубчатого венца распредвала | Нестабильная работа двигателя на холостом ходу, пропуски зажигания, ошибки по датчику фаз. | Естественный износ, попадание посторонних предметов. |
| Неправильная установка датчика | Нестабильная работа двигателя, ошибки по датчику фаз. | Неправильный монтаж датчика, повреждение посадочного места. |
| Низкое напряжение питания датчика | Нестабильная работа двигателя, ошибки по датчику фаз. | Проблемы с проводкой, неисправность генератора, неисправность блока управления двигателем. |
Интересные факты
Вот несколько интересных фактов о датчике фаз на автомобилях Лада Калина с 8-клапанным двигателем:
-
Функция управления фазами газораспределения: Датчик фаз в двигателе Лада Калина 8 клапанов играет ключевую роль в системе управления фазами газораспределения. Он отслеживает положение распределительного вала и передает информацию в блок управления двигателем, что позволяет оптимизировать работу двигателя, улучшая его мощность и экономичность.
-
Тип датчика: На Ладе Калина используется индуктивный датчик фаз, который работает на основе изменения магнитного поля. Это позволяет ему точно определять положение распределительного вала, что особенно важно для обеспечения правильной работы системы впрыска и зажигания.
-
Проблемы с датчиком: Одной из распространенных проблем, связанных с датчиком фаз, является его выход из строя, что может привести к ухудшению работы двигателя, увеличению расхода топлива и даже к его остановке. В таких случаях важно своевременно диагностировать и заменить датчик, чтобы избежать более серьезных поломок.
Диагностика неисправностей
Если ваш автомобиль стал менее мощным, увеличился расход топлива или загорелся индикатор неисправности двигателя (Check), проведите полную диагностику мотора. Подробности о методах проверки можно найти в статье о диагностике инжектора.
Для проверки датчика фаз выполните следующие шаги:

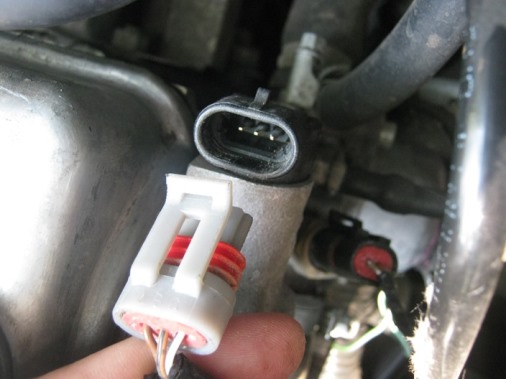

- Отсоедините разъем от датчика и осмотрите контакты с помощью стоматологического зеркала и фонарика. Если обнаружите окисление, очистите контакты, затем подключите разъем обратно и запустите двигатель — это может помочь.
Если у вас есть сканер для диагностики инжектора, подключите его к двигателю. Коды неисправности 0340 – 0343 указывают на проблему с датчиком фаз или его проводкой.
Замена датчика фазы на Калине
На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.
Читайте также:
На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.
Как выбрать датчик на 8 и 16 клапанов
Датчик фазы для 8-клапанного мотора отличается от аналогичного устройства для 16-клапанного. Некоторые автоэлектрики устанавливают датчики для 8-клапанных двигателей на 16-клапанные, и в этом случае мотор может работать. Главное различие — в размере и форме разъема.
Существуют датчики для 8-клапанных моторов без прорези для сигнального диска. Установить их на 16-клапанный двигатель невозможно, так как они работают с штырьком на конце распределительного вала.
Чтобы избежать доработок, рекомендуется приобретать датчик, соответствующий вашему мотору. Несмотря на разные маркировки, номер в каталоге оригинальных запчастей для ВАЗ Калина остается неизменным: для 8-клапанного мотора — 21110370604000, для 16-клапанного — 21120370604000. Эти датчики также подходят для автомобилей ВАЗ моделей 2108–2115, Ларгус, Гранта, Приора и 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он соответствует типу двигателя (8 или 16 клапанов), и устанавливайте его на свой автомобиль.
Советы по уходу и обслуживанию датчика фаз
Датчик фаз на автомобиле Калина 8 клапанов играет ключевую роль в системе управления двигателем, обеспечивая точное определение положения распределительного вала. Для обеспечения его надежной работы и долговечности необходимо следовать нескольким рекомендациям по уходу и обслуживанию.
Во-первых, регулярная проверка состояния датчика фаз является важной частью технического обслуживания. Рекомендуется периодически осматривать его на наличие механических повреждений, загрязнений или коррозии. Если датчик загрязнен, его можно аккуратно очистить с помощью специального средства для очистки электроники или изопропилового спирта. При этом следует избегать применения абразивных материалов, которые могут повредить чувствительные элементы датчика.
Во-вторых, важно следить за состоянием электрических соединений. Коррозия или ослабление контактов могут привести к неправильной работе датчика, что, в свою очередь, скажется на работе двигателя. Рекомендуется периодически проверять и при необходимости подтягивать соединения, а также обрабатывать их специальными антикоррозийными составами.
Третьим важным аспектом является замена датчика фаз при первых признаках его неисправности. Если вы заметили ухудшение динамики разгона, нестабильную работу двигателя на холостом ходу или появление ошибок в системе управления двигателем, стоит провести диагностику и, при необходимости, заменить датчик. Не стоит откладывать замену, так как это может привести к более серьезным поломкам и дорогостоящему ремонту.
Также стоит обратить внимание на качество топлива, используемого в автомобиле. Некачественное топливо может привести к образованию отложений на датчике и других элементах системы впуска, что негативно скажется на его работе. Рекомендуется использовать только проверенные и качественные марки топлива, а также периодически проводить очистку системы впуска.
Наконец, стоит помнить о важности соблюдения регламентов по техническому обслуживанию автомобиля. Следуйте рекомендациям производителя по замене масла, фильтров и другим расходным материалам, так как это напрямую влияет на работу двигателя и, соответственно, на работу датчика фаз. Регулярное обслуживание поможет избежать многих проблем и продлить срок службы как датчика, так и всего двигателя в целом.
Вопрос-ответ
Какова основная функция датчика фаз на автомобиле Калина 8 клапанов?
Основная функция датчика фаз заключается в определении положения распредвала относительно коленчатого вала. Это позволяет системе управления двигателем точно регулировать время впрыска топлива и зажигания, что способствует оптимизации работы двигателя и снижению расхода топлива.
Какие симптомы могут указывать на неисправность датчика фаз?
Неисправность датчика фаз может проявляться в виде нестабильной работы двигателя, потери мощности, увеличенного расхода топлива, а также появления ошибок в системе управления двигателем. В некоторых случаях может возникать трудность при запуске двигателя.
Как можно проверить работоспособность датчика фаз на Калина 8 клапанов?
Проверить работоспособность датчика фаз можно с помощью диагностического оборудования, которое считывает коды ошибок и параметры работы двигателя. Также можно визуально осмотреть датчик на наличие повреждений и проверить его электрические соединения на предмет коррозии или обрывов.
Советы
СОВЕТ №1
Перед заменой датчика фаз обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, где именно расположен датчик и какие инструменты могут понадобиться для его замены.
СОВЕТ №2
При установке нового датчика фаз убедитесь, что он правильно выровнен и надежно закреплен. Неправильная установка может привести к сбоям в работе двигателя и снижению его производительности.
СОВЕТ №3
Регулярно проверяйте состояние датчика фаз и проводки, особенно если заметили ухудшение работы двигателя. Раннее выявление проблем поможет избежать более серьезных поломок и затрат на ремонт.
СОВЕТ №4
Если у вас нет опыта работы с автомобилями, лучше обратиться к профессионалам для замены датчика фаз. Неправильные действия могут привести к дополнительным проблемам, которые потребуют более серьезного вмешательства.
