Правильная регулировка фар на ВАЗ 2114 — это не только комфорт при вождении в темноте, но и важный аспект безопасности. Неправильно настроенные фары могут ослеплять встречных водителей или ухудшать видимость для самого водителя, что увеличивает риск аварий. В этой статье мы объясним, зачем регулировать фары, и шаг за шагом расскажем, как выполнить эту процедуру самостоятельно, используя доступные инструменты и материалы.
В чем важность регулировки фар?
Основная причина регулировки фар — их роль в обеспечении безопасности на дорогах, особенно при плохой видимости.
Вождение в темное время суток или при неблагоприятных погодных условиях (снег, дождь, туман) усложняется, и ни один водитель не может обойтись без надежных световых приборов.
Однако эффективность фар ближнего и дальнего света может быть сведена на нет, что приводит к нежелательным последствиям, затрудняющим безопасное движение:
- Недостаточное освещение дорожной поверхности.
- Образование «световой завесы» перед автомобилем.
- Ослепление водителей встречных машин.
Все эти проблемы возникают из-за неправильного направления светового пучка, вызванного неотрегулированными фарами. Решение — регулировка фар, которую рассмотрим на примере популярного автомобиля в России — «ВАЗ 2114».
Регулировка фар автомобиля ВАЗ 2114 является важной процедурой, которая обеспечивает безопасность на дороге. Эксперты отмечают, что правильная настройка света фар не только улучшает видимость в темное время суток, но и предотвращает ослепление встречных водителей. Многие автовладельцы могут выполнить эту процедуру самостоятельно, используя простые инструменты и следуя пошаговым инструкциям.
Специалисты рекомендуют начинать с проверки уровня фар на ровной поверхности, а затем использовать стену для настройки угла света. Важно помнить, что свет должен быть направлен немного ниже горизонта, чтобы избежать ослепления других участников движения. Регулярная проверка и корректировка фар помогут не только улучшить видимость, но и продлить срок службы ламп. Таким образом, регулировка фар ВАЗ 2114 своими руками — это доступная и необходимая мера для обеспечения безопасности на дороге.
Регулировка фар ВАЗ 2114 своими руками
Процесс регулировки фар автомобиля «ВАЗ» модели 2114 состоит из нескольких, обязательных к исполнению, этапов:
Подготовительные мероприятия
Комплекс мероприятий, обеспечивающих подготовку регулировочного процесса, включает:
- Проверку элементов, влияющих на угол формирования светового луча;
– состояние элементов подвески (пружин, амортизаторов и т.д.);
– величину давления в шинах;
– идентичность типоразмеров шин;
– заправку транспортного средства (не менее ½ емкости топливного бака).
- Загрузку автомобиля грузовым балластом, вес которого соответствует массе нагрузки автомобиля в основной период эксплуатации.
- Материальное обеспечение процесса, включающее:
– установку транспортного средства на ровной площадке, обладающей твердым покрытием;

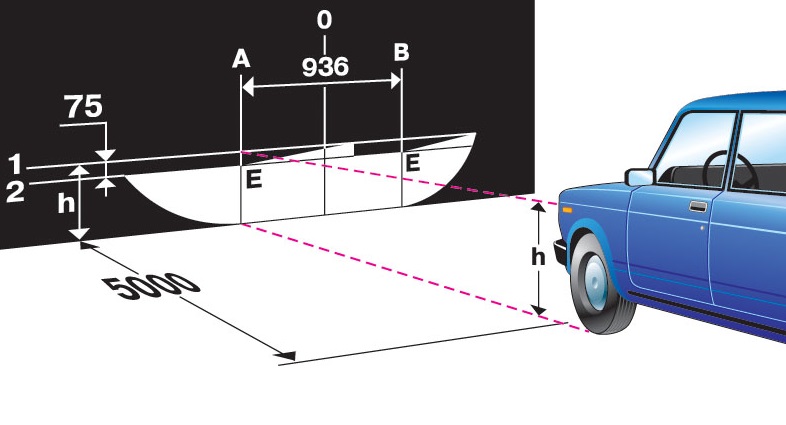

– выставление контрольного экрана на расстоянии 5000 миллиметров от автомобиля, в качестве которого допускается использование ровной стены, ворот гаража, листа фанеры (размером не менее 2х1 метр) и т.д.
- Установку «корректора фар» (при наличии данной опции в автомобиле) в положение, соответствующее нагрузке равной весу одного человека.
- Определение типа установленных на автомобиле электрических ламп (раздельное или совмещенное генерирование луча дальнего и ближнего света).
- Выполнение тщательной очистки внешних световых приборов от пыли, грязи и прочих загрязнений.
- Проверку технического состояния линз и отражателей фар (наличие на них трещин и сколов способно оказывать кардинальное влияние на формирование светового луча).
Конструктивные элементы, участвующие в процессе регулировки фар
Регулировка фар «ВАЗ 2114» осуществляется посредством нескольких регулировочных винтов, расположение которых на фаре, указано на рисунке № 1.
Рисунок №1
Схема размещения регулировочных винтов фары «ВАЗ 2114»:
- Читайте также:
– позиция 1 – винт, регулирующий расположение светового пучка в вертикальной плоскости;
– позиция 2 – винт, регулирующий расположение светового пучка в горизонтальной плоскости;
– позиция 3 – винты крепления защитного кожуха, снятие которого необходимо при замене ламп;
– позиция 4 – защитный кожух.
| Шаг регулировки | Описание действия | Результат правильной регулировки |
|---|---|---|
| 1. Подготовка автомобиля | Установите автомобиль на ровной горизонтальной поверхности на расстоянии 5-10 метров от стены или экрана. Загрузите автомобиль до нормальной эксплуатационной массы. | Автомобиль стоит ровно, расстояние до стены/экрана точно измерено. |
| 2. Подготовка фар | Проверьте давление в шинах. Убедитесь, что фары чистые. | Фары чистые, давление в шинах соответствует норме. |
| 3. Проверка уровня фар | Включите ближний свет фар. | Свет фар виден на стене/экране. |
| 4. Регулировка по вертикали (высота) | Используя регулировочные винты (обычно расположены на задней стороне фары), отрегулируйте высоту светового пятна. | Горизонтальная граница светового пятна должна находиться на уровне горизонтальной линии, проведенной на стене/экране на высоте центра фар. |
| 5. Регулировка по горизонтали (направление) | Используя регулировочные винты, отрегулируйте горизонтальное положение светового пятна. | Центр светового пятна должен быть расположен симметрично относительно центральной оси автомобиля. |
| 6. Проверка и корректировка | Повторите шаги 3-5 до достижения оптимального результата. | Световой пучок освещает дорогу равномерно, не слепит встречных водителей. |
| 7. Закрепление регулировочных винтов | После завершения регулировки закрепите все регулировочные винты. | Регулировочные винты надежно зафиксированы, предотвращая случайное смещение светового пучка. |
Интересные факты
Вот несколько интересных фактов о регулировке фар на ВАЗ 2114:
-
Правильная высота света: Регулировка фар не только улучшает видимость в темное время суток, но и предотвращает ослепление встречных водителей. Для правильной настройки фары необходимо, чтобы центр светового пучка находился на высоте 0,5 метра от земли и был направлен немного вниз.
-
Использование простых инструментов: Для регулировки фар на ВАЗ 2114 не требуется специализированного оборудования. Достаточно иметь уровень, рулетку и отвертку. Это позволяет владельцам автомобилей самостоятельно настраивать фары, экономя время и деньги на сервисах.
-
Проверка на стене: Один из простых способов проверить правильность регулировки фар — это использовать стену. Для этого нужно припарковать автомобиль на ровной поверхности на расстоянии около 5-7 метров от стены и включить фары. Световой пучок должен быть четко направлен на стену, а граница света должна находиться на уровне 10-15 см ниже уровня фар. Это позволяет визуально оценить правильность настройки.
Схема регулировки направления света фар ВАЗ 2114

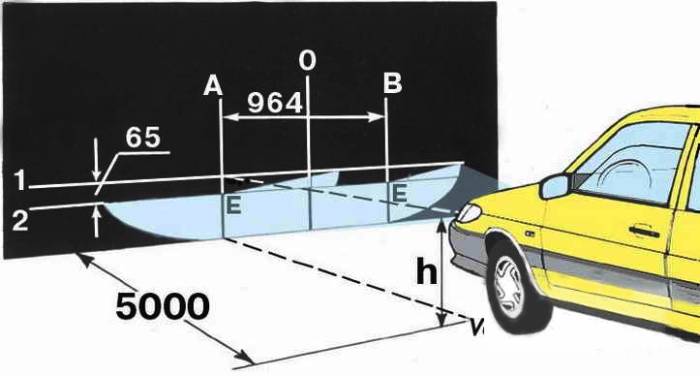

Схема разметки экрана (см. рисунок №2) для регулировки фар автомобиля «ВАЗ 2114» выполняется так:
Рисунок №2
- Читайте также:
- На экране наносятся:
– вертикальная осевая линия «О», соответствующая геометрической (центральной) оси автомобиля;
– горизонтальная линия «1», расположение которой на стенде соответствует расстоянию отфар автомобиля до поверхности площадки;
– линии «А» и «В», соответствующие геометрическому расположению центров оптических приборов (фар) относительно центральной оси транспортного средства;
– линия «2» расположенная (параллельно) на 650 миллиметров ниже линии «1».
- Пересечение линии «2» с линиями «А» и «В» соответствует точкам «Е», в которых должны располагаться центры световых пучков правильно отрегулированных фар.
Регулировочные мероприятия
Регулировка фар «ВАЗ 2114» происходит следующим образом:
- Закрываем одну из фар светонепроницаемым материалом (плотная ткань, картон, фанера).
- Включаем ближний свет фар.
- Посредством регулировочных винтов, указанных на рисунке №1 совмещаем центр светового пучка, генерируемого фарой с точкой «Е».
- Повторяем процедуру при включении дальнего света фар.
- Проводим аналогичную операцию с противоположной фарой.
Идеальным результатом регулировки фар, как ближнего, так и дальнего света, должно стать полное соответствие линии верхней границы светового пучка фары и линии «2».
Только точно исполнив вышеуказанные рекомендации, вы получите эффективный и безопасный для других участников движения свет. Тем не менее, определенное количество отечественных автолюбителей предпочитают доверять выполнение данной процедуры специалистам автотехнических центров, поскольку это гарантирует соблюдение комплекса требований, удовлетворяющих регламенту технического осмотра. Но, как видно из нашего эссе, это – лишь предположение.
https://youtube.com/watch?v=PKPjaWDKa6k
Советы по проверке и обслуживанию фар после регулировки
После того как вы завершили регулировку фар на вашем ВАЗ 2114, важно провести несколько проверок и обеспечить надлежащее обслуживание, чтобы гарантировать их правильную работу и долговечность. Вот несколько советов, которые помогут вам в этом процессе.
Читайте также:
- Проверка уровня света: После регулировки фар обязательно проверьте, как они освещают дорогу. Для этого можно провести тест на ровной поверхности в темное время суток. Убедитесь, что световой поток направлен вперед и не ослепляет встречные автомобили.
- Регулярная чистка фар: Периодически очищайте стекла фар от грязи и пыли. Это не только улучшит яркость света, но и предотвратит повреждение стекла. Используйте мягкую ткань и специальные средства для очистки фар, чтобы избежать царапин.
- Проверка крепления: Убедитесь, что фары надежно закреплены. Со временем крепежные элементы могут ослабевать, что может привести к изменению угла наклона фар. Регулярно проверяйте и при необходимости подтягивайте крепления.
- Замена ламп: Если заметили, что одна из фар светит тускло или не работает вовсе, проверьте лампы. Регулярно меняйте их, даже если они еще работают, так как со временем яркость может снижаться. Используйте лампы, рекомендованные производителем.
- Проверка электрической системы: Убедитесь, что проводка и разъемы, ведущие к фарам, находятся в хорошем состоянии. Периодически проверяйте наличие коррозии или повреждений, которые могут привести к перебоям в работе фар.
- Тестирование на дороге: После всех проверок и обслуживания сделайте тест-драйв. Обратите внимание на то, как фары освещают дорогу в различных условиях: на поворотах, в дождь и т.д. Это поможет выявить возможные проблемы, которые не были замечены в статическом состоянии.
- Регулярная проверка угла наклона: Угол наклона фар может изменяться из-за нагрузки в автомобиле или из-за неровностей дороги. Рекомендуется проверять угол наклона фар каждые несколько месяцев или перед длительными поездками.
Следуя этим советам, вы сможете поддерживать фары вашего ВАЗ 2114 в отличном состоянии, что обеспечит безопасность на дороге и улучшит видимость в темное время суток.
Вопрос-ответ
Как проверить правильность регулировки фар на ВАЗ 2114?
Для проверки правильности регулировки фар необходимо установить автомобиль на ровную поверхность и отдалиться от стены на 5-10 метров. Включите фары и отметьте на стене уровень светового пятна. Затем проверьте, чтобы верхняя граница светового пятна находилась на уровне центра фары, а боковые границы не выходили за пределы автомобиля.
Какие инструменты понадобятся для регулировки фар?
Для регулировки фар ВАЗ 2114 вам понадобятся: крестовая отвертка, плоская отвертка, а также уровень или рулетка для точного измерения высоты светового пятна. В некоторых случаях может понадобиться фонарик для лучшей видимости при работе с фарами.
Как часто нужно регулировать фары на автомобиле?
Регулировку фар рекомендуется проводить не реже одного раза в год, а также после замены ламп, ремонта подвески или после значительных ударов и повреждений кузова. Это поможет обеспечить безопасность на дороге и улучшить видимость в темное время суток.
Советы
СОВЕТ №1
Перед началом регулировки фар убедитесь, что автомобиль стоит на ровной поверхности и имеет правильное давление в шинах. Это поможет избежать искажений в настройках и обеспечит точность регулировки.
СОВЕТ №2
Используйте стену или специальный экран для проверки положения светового пучка. Разметьте на стене горизонтальную линию, которая будет служить ориентиром для настройки фар. Это поможет вам добиться правильного угла наклона и высоты света.
СОВЕТ №3
Регулируйте фары поочередно, начиная с правой. Убедитесь, что вы проверяете их работу после каждой настройки. Это позволит вам избежать ошибок и быстрее достичь нужного результата.
СОВЕТ №4
Не забывайте о регулярной проверке и чистке фар. Загрязненные или поврежденные стекла могут значительно ухудшить качество света, даже если фары правильно отрегулированы. Используйте специальные средства для очистки и проверяйте состояние ламп.
