Виды топливных систем современного автомобиля

Автомобили оснащены различными топливными системами, которые влияют на их работу и эффективность. Понимание принципов бензиновых и дизельных систем помогает ориентироваться в технических характеристиках и принимать обоснованные решения при выборе транспортного средства. Эта статья разъясняет основные виды топливных систем, их особенности и преимущества, что способствует более осознанному подходу к эксплуатации и обслуживанию автомобилей.

Топливные системы бензинового агрегата

Функционирование бензинового двигателя основано на преобразовании энергии, выделяющейся при сгорании топлива, в механическую энергию. Этот процесс усложняется при недостаточной подготовке топлива и его неправильной подаче в цилиндры. За это отвечает топливная система, которая на бензиновых моторах претерпела значительные усовершенствования.

Современные автомобили оснащены различными видами топливных систем, каждая из которых имеет свои особенности и преимущества. Эксперты отмечают, что наиболее распространенными являются бензиновые и дизельные системы. Бензиновые двигатели, как правило, обеспечивают более высокую мощность и динамику, в то время как дизельные отличаются экономичностью и долговечностью.

Среди новых технологий выделяются гибридные и электрические системы, которые становятся все более популярными благодаря своей экологичности и низким эксплуатационным расходам. Гибридные автомобили сочетают в себе бензиновый и электрический двигатели, что позволяет оптимизировать расход топлива и снизить выбросы. Электромобили, в свою очередь, полностью исключают использование ископаемого топлива, что делает их привлекательными для потребителей, заботящихся о природе.

Кроме того, эксперты подчеркивают важность систем впрыска, таких как непосредственный впрыск, который обеспечивает более эффективное сгорание топлива и улучшает производительность двигателя. В целом, разнообразие топливных систем позволяет каждому водителю выбрать наиболее подходящий вариант в зависимости от его потребностей и предпочтений.

Какие бывают виды впрыска в бензиновом и дизельном двигателе, чем отличаются и какой впрыск лучше

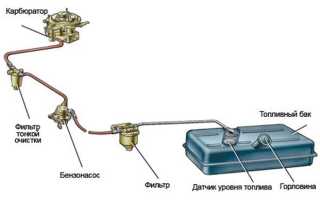

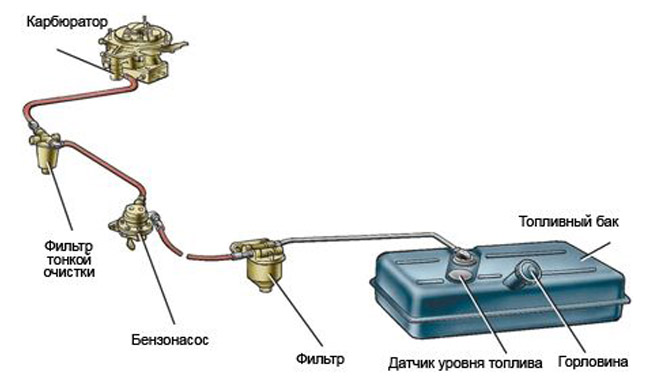

Карбюратор

Самая сложная и устаревшая на сегодня ТС. Подразумевает наличие карбюратора. Узел этот приготавливает смесь в бензиновых ДВС. В такой системе довольно много подсистем, в которых происходит приготовление топливно-воздушной смеси для разных режимов функционирования автомотора.

Несмотря на конструктивную устаревшесть, карбюраторная ТС имеет некоторые преимущества. Например, дешёвость топливной аппаратуры этого типа. В карбюраторные топливные системы не надо устанавливать дорогостоящий и сложный ТНВД (насос высокого давления).

Что касается недостатков, то они связаны с обслуживанием. За карбюратором нужен глаз да глаз. Зимой, например, только опытный водитель может настроить систему так, чтобы она не подводила в самый неожиданный момент. Пуск двигателя, если карбюраторная ТС будет настроена чуточку не так, значительно осложняется.

Интересные факты

Вот несколько интересных фактов о видах топливных систем современных автомобилей:

1. Инжекторные системы: Современные автомобили чаще всего оснащены инжекторными системами, которые обеспечивают более точное распределение топлива по цилиндрам. Это позволяет не только повысить мощность двигателя, но и снизить расход топлива и уровень выбросов вредных веществ. Системы впрыска могут быть как бензиновыми, так и дизельными, и различаются по типу впрыска: прямой или непрямой.

2. Гибридные системы: Многие современные автомобили используют гибридные топливные системы, которые комбинируют традиционные двигатели внутреннего сгорания с электрическими моторами. Это позволяет значительно снизить расход топлива и уменьшить выбросы CO2. Гибридные системы могут работать в различных режимах, включая полностью электрический, что делает их более универсальными и экономичными.

3. Системы на альтернативных топливах: С увеличением интереса к экологии и устойчивому развитию, многие производители автомобилей начали разрабатывать топливные системы, работающие на альтернативных источниках энергии, таких как сжиженный природный газ (СПГ), водород или биотопливо. Например, водородные топливные элементы превращают водород в электричество, что позволяет автомобилям работать без выбросов углекислого газа, только с водяным паром в качестве побочного продукта.

Общее устройство бензиновых и дизельных двигателей внутреннего сгорания

Моноинжекторные ТС

Современные системы питания, называемые монофоническим впрыском, упростили конструкцию двигателей. Карбюратор больше не нужен, его функции выполняет распылитель с одной форсункой, который распыляет топливо при втягивании воздуха в двигатель.

Моноинжекторные автомобили, как и карбюраторные, предназначены для бензиновых моторов. В этой системе требуется топливный насос высокого давления (ТНВД) и обратная магистраль. Также необходим блок управления двигателем, который точно дозирует топливо на основе данных от датчиков, таких как датчик массового расхода воздуха (ДМРВ) и датчик температуры двигателя (ДТД).

Хотя конструкция монофонического впрыска дороже карбюраторной, она обеспечивает легкий запуск двигателя в холодную погоду и стабильную работу. Это позволяет владельцам автомобилей компенсировать затраты на установку новой системы, снижая расходы на обслуживание.

Инжекторные ТС с распределённым впрыском

Усовершенствование в области создания идеальной топливной системы не останавливается на моновпрыске. Был придуман распределительный или многоточечный впрыск. Если раньше были поводы ругать новую инжекторную систему за однобокость, то теперь всё модернизировали до предела. Форсунки теперь устанавливались около каждого цилиндра ДВС.

В остальном система повторяет принцип работы моноинжектора, но позволяет добиться новых высот, касающихся экологических норм. В разы повысилась также стабильность работы мотора, снизился расход горючего. Зато повысилась себестоимость.

Общее устройство легкового автомобиля в 3D. Как работает автомобиль?

Инжектор с непосредственным впрыском

Это вершина эволюции бензиновых автомобилей. Топливо распыляется через форсунки, размещенные в цилиндре, что позволяет сократить расход на 20%. Улучшились технические характеристики и мощность двигателя.

Недостатками системы непосредственного впрыска являются высокая стоимость, требования к качеству топлива и зависимость от нескольких насосов (одного насоса высокого давления недостаточно).

Насос низкого давления (ННД) устанавливается вместе с насосом высокого давления (ТНВД) в автомобили с непосредственным впрыском.

Инжектор: устройство

Принцип функционирования инжектора связан с опцией принудительного впрыска. Подача горючего осуществляется строго под давлением, чтобы бензин распылялся. Это позволяет парам топлива смешиваться с молекулами воздуха.

Таким образом, любая инжекторная система должна состоять из двух подсистем: воздушной и топливной. Первая, как несложно догадаться, обеспечивает подачу воздуха, вторая – бензина.

Воздушная подсистема – это обширный канал, с установленным на конце фильтром. Задача последнего очищать примеси. Канал непосредственно связан с впускным коллектором, идущим к клапанам ГРМ системы.

Силовой агрегат осуществляет всасывание воздуха в момент такта, когда открывается впускной клапан. В этот же момент включается топливная подсистема, впрыскивающая горючее.

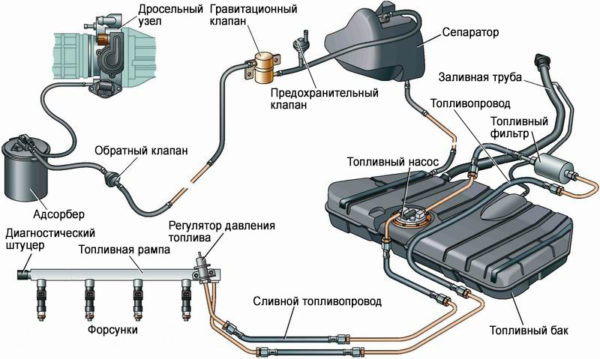

Если воздушная подсистема конструктивно проста, то топливная – значительно сложнее. Целый ряд из восьми разноплановых элементов составляет её конструкцию. Сюда входит ФТО (фильтр), подаваемые шланги и трубки, топливный бак с вентиляцией, ЭБН (топливный насос электрический), датчик давления, рампа и собственно, сами форсунки.

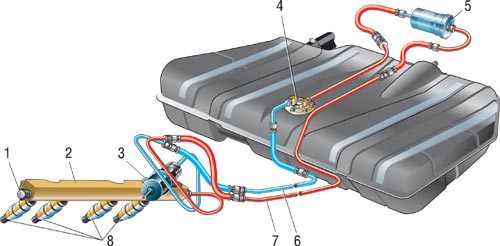

Вот как осуществляется работа:

• сначала горючее поступает из бака в насос, расположенный непосредственно в нём;
• топливо под давлением закачивается в систему (порядком очищенное сеткой-фильтром);
• идя по подающему шлангу, бензин снова проходит фильтрацию, уже тонкой очистки;
• далее топливо подаётся на регулятор, который стабилизирует давление в строго заданных параметрах (лишняя часть горючего возвращается по обратке в бак);
• топливная рампа, куда попадает топливо со стабильным давлением, распределяет горючее по форсункам;
• последние осуществляют непосредственно впрыск в проходящий воздушный поток.

Топливные системы дизеля

Все дизельные транспортные средства имеют систему непосредственного впрыска, так как в дизельных двигателях применяется процесс сжатия. Топливо должно подаваться в строго определенный момент. Рассмотрим различные типы дизельных топливных систем.

Плужерный многосекционный насос

Первая ТС дизельного мотора с ПМН производила впрыск строго в момент, когда та или иная секция насоса выдавливала очередную порцию горючего. ПМН приводился в действие непосредственно от кривошипного вала.

Топливная система с ПМН менее требовательна к качеству горючего, считается более дешёвой. Одновременно с этим, она и менее экологична, хуже обеспечивает машину параметрами рывка. Системы с ПМН не оснащаются турбонагнетателем, что для дизельного агрегата тоже минус.

ТС насос-форсунки

Совершенная система впрыска дизельного двигателя, где каждая форсунка имеет отдельный насос, исключает длинные топливопроводы высокого давления. Однако форсунки этого типа дорогие и требуют регулярной замены, так как являются расходными материалами. Также такие системы предъявляют строгие требования к качеству топлива.

Преимущества усовершенствованной системы впрыска включают удобство эксплуатации и повышенную надежность двигателя. При поломке одного из цилиндров остальные продолжают работать без сбоев.

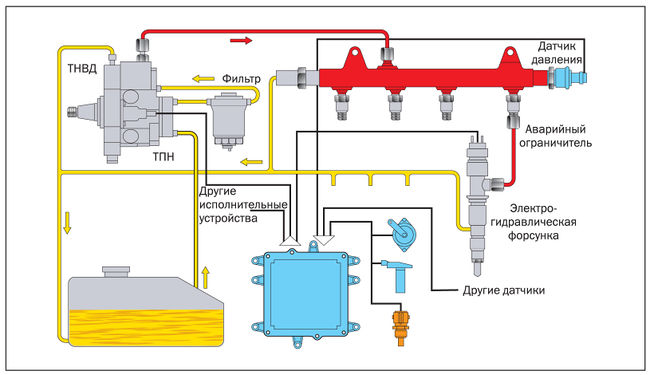

ТС Common Rail

Самая совершенная ТС дизельного двигателя, подразумевающая наличие общей рампы. Принцип работы схож с непосредственным впрыском бензинового агрегата. В системах Common Rail обязательно наличие ЭТНВД (электрический насос высокого давления), который создаёт давление более 200 ат в топливной рампе. Открытие форсунок осуществляется электросигналами, поступающими непосредственно от БУ силового агрегата.

Из преимуществ Common Rail эксперты выделяют сравнительно высокий КПД, низкий расход солярки и малое количество вредных СО2. Из недостатков – повышенная требовательность к качеству топлива.

Автомобиль может быть оснащён любой из описанных выше систем. Какая бы она ни была, требуется своевременное обслуживание и регулярный технический осмотр, иначе даже самая топовая ТС долго не прослужит.

Сравнительный анализ топливных систем

Топливные системы современных автомобилей можно классифицировать на несколько типов, каждый из которых имеет свои особенности, преимущества и недостатки. В этом разделе мы проведем сравнительный анализ наиболее распространенных топливных систем, таких как карбюраторные, инжекторные, а также системы прямого впрыска и комбинированные системы.

Карбюраторные системы

Карбюраторные системы были основными в автомобилестроении до появления инжекторных технологий. Они работают на основе механического смешивания топлива и воздуха, что позволяет образовывать горючую смесь, которая затем поступает в цилиндры двигателя. Основные преимущества карбюраторов заключаются в их простоте конструкции, низкой стоимости и легкости в обслуживании. Однако они имеют и значительные недостатки, такие как неэффективность при различных режимах работы двигателя, повышенный расход топлива и более высокие выбросы вредных веществ.

Инжекторные системы

Инжекторные системы пришли на смену карбюраторам и стали стандартом для большинства современных автомобилей. Они обеспечивают более точное дозирование топлива, что позволяет улучшить эффективность сгорания и снизить выбросы. Инжекторы могут быть распределенными или прямыми. Распределенные инжекторы впрыскивают топливо в коллектор, тогда как прямые инжекторы подают его непосредственно в камеру сгорания. Преимущества инжекторных систем включают лучшую экономию топлива, более высокую мощность двигателя и меньшие выбросы. Однако они требуют более сложного обслуживания и могут быть дороже в ремонте.

Системы прямого впрыска

Системы прямого впрыска представляют собой более современную версию инжекторных технологий. Они обеспечивают еще более высокую эффективность сгорания за счет подачи топлива непосредственно в цилиндры под высоким давлением. Это позволяет достичь более полного сгорания и, как следствие, улучшить мощность и экономичность двигателя. Однако системы прямого впрыска могут быть подвержены образованию отложений на клапанах, что требует регулярного обслуживания и очистки.

Комбинированные системы

Комбинированные системы, которые используют как распределенный, так и прямой впрыск, становятся все более популярными. Они позволяют автомобилям адаптироваться к различным условиям эксплуатации, обеспечивая оптимальную производительность и экономию топлива. Такие системы могут переключаться между режимами в зависимости от нагрузки на двигатель и других факторов, что делает их универсальными и эффективными. Однако их сложность конструкции может привести к более высоким затратам на обслуживание и ремонт.

В заключение, выбор топливной системы зависит от множества факторов, включая тип двигателя, требования к производительности, экономичности и экологичности. Каждая из систем имеет свои уникальные характеристики, и понимание их различий поможет автолюбителям сделать осознанный выбор при покупке или модернизации автомобиля.

Вопрос-ответ

Какие основные типы топливных систем существуют в современных автомобилях?

Существуют два основных типа топливных систем: карбюраторные и инжекторные. Карбюраторные системы постепенно уходят в прошлое, так как инжекторные системы обеспечивают более точное дозирование топлива, что улучшает эффективность сгорания и снижает выбросы вредных веществ. Инжекторные системы могут быть распределённого впрыска, прямого впрыска и комбинированного впрыска.

Каковы преимущества инжекторных систем по сравнению с карбюраторными?

Инжекторные системы обеспечивают более высокую производительность двигателя, лучшую экономию топлива и более низкие выбросы вредных веществ. Они также позволяют двигателю работать более эффективно при различных условиях, таких как изменение температуры и высоты над уровнем моря. Кроме того, инжекторные системы легче поддаются диагностике и регулировке.

Как влияет тип топливной системы на обслуживание автомобиля?

Тип топливной системы может существенно влиять на требования к обслуживанию. Инжекторные системы требуют регулярной проверки и очистки форсунок, а также могут нуждаться в замене фильтров более часто, чем карбюраторные. В то же время, карбюраторные системы требуют периодической регулировки и настройки, что может быть более трудоемким процессом. В целом, инжекторные системы считаются более надежными и менее требовательными к обслуживанию.

Советы

СОВЕТ №1

Изучите основные типы топливных систем, такие как карбюраторные и инжекторные. Понимание их принципов работы поможет вам лучше ориентироваться в технических характеристиках автомобиля и выбирать подходящую модель.

СОВЕТ №2

Обратите внимание на систему впрыска топлива. Современные автомобили чаще всего оснащены многоточечным или прямым впрыском, что влияет на экономию топлива и производительность. Узнайте, какая система используется в вашем автомобиле и как она может повлиять на его эксплуатацию.

СОВЕТ №3

Регулярно проверяйте состояние топливной системы. Забитые фильтры или неисправные форсунки могут привести к снижению мощности двигателя и увеличению расхода топлива. Профилактика поможет избежать серьезных поломок и затрат на ремонт.

СОВЕТ №4

При выборе топлива учитывайте рекомендации производителя. Использование некачественного или неподходящего топлива может негативно сказаться на работе топливной системы и привести к ее повреждению.
