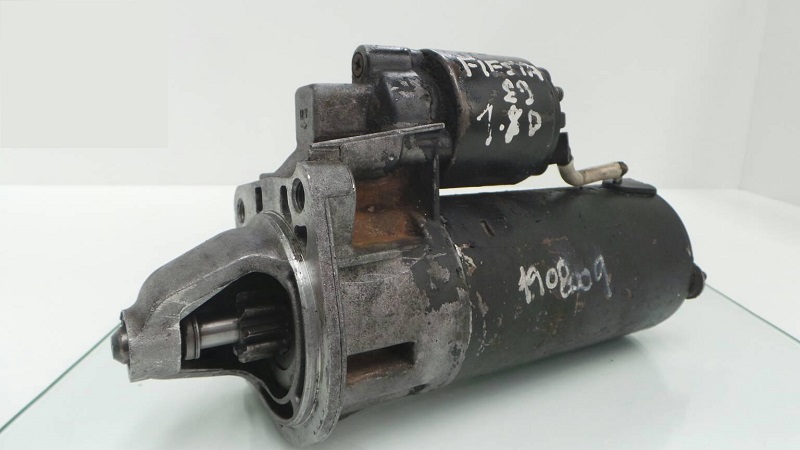

Стартер — ключевой компонент системы запуска автомобиля, и его исправная работа важна для надежности Ford Mondeo 4. В статье рассмотрим основные неисправности стартеров и подберем подходящие модели для вашего автомобиля. Вы узнаете, как провести демонтаж, разборку и ремонт стартеров, что поможет сэкономить время и деньги на обслуживании. Эта информация будет полезна как опытным автомобилистам, так и новичкам в ремонте.
Слабые места пускового устройства Ford Mondeo
Вот какие элементы чаще всего выходят из строя:
- щётки и их держатель — резкий ток при запуске вызывает перегрев и термические повреждения;
- бендикс — подвергается значительным нагрузкам;
- якорь — может иметь замыкания, обрывы и пробои.
Оценить состояние этих компонентов можно только после демонтажа и разборки пускателя. Щётки должны свободно двигаться и иметь длину не менее 6-7 мм.
Наиболее критична ситуация с перегоревшим якорем. Эта запчасть стоит дорого, поэтому чаще заменяют всё устройство. В некоторых случаях, если изношен коллектор, его очищают, что может устранить неисправности и продлить срок службы якоря.
Эксперты отмечают, что стартер Ford Mondeo 4 является важным компонентом системы запуска автомобиля, обеспечивая надежное и быстрое включение двигателя. Его конструкция отличается высокой прочностью и долговечностью, что делает его устойчивым к различным условиям эксплуатации. Однако, как и любое другое устройство, стартер может подвергаться износу, особенно при частых запусках в холодное время года. Специалисты рекомендуют регулярно проверять состояние стартера, обращая внимание на признаки неисправности, такие как медленный запуск или щелчки при попытке завести двигатель. Замена стартера должна проводиться с учетом оригинальных характеристик, чтобы избежать проблем с совместимостью и производительностью. В целом, правильный уход и своевременная диагностика помогут продлить срок службы стартера и обеспечить надежность работы автомобиля.
Оригинальные устройства и дубликаты
Компания Форд не производит стартеры для Мондео 4. Устройства закупаются на стороне. Наиболее распространённые варианты — фирмы Bosch, Volvo. Цена оригинальных пускателей варьируется в пределах 12-20 тыс. рублей. С авторазборок можно приобрести детали за гораздо меньшую сумму.
Также на этот автомобиль подходят следующие устройства:
- Starline SX2015;
- HC Parts CS1050;
- Lauber 221050;
- WPS 31167NBO;
- Profit 71110906.
А это список новых запчастей производителя Cargo:
- бендикс — 234135;
- втягивающее реле — 138496;
- щёточный узел — 234135.
| Параметр | Значение | Примечание |
|---|---|---|
| Модель стартера | (зависит от года выпуска и двигателя) | Необходимо уточнять по VIN-коду автомобиля |
| Производитель стартера | Bosch, Valeo, Denso и др. | Может варьироваться в зависимости от комплектации |
| Напряжение | 12 В | Стандартное напряжение для автомобилей |
| Мощность (кВт) | (зависит от двигателя) | Указывается на корпусе стартера |
| Крутящий момент (Нм) | (зависит от двигателя) | Указывается на корпусе стартера |
| Номер детали (оригинальный) | (зависит от года выпуска и двигателя) | Указывается в каталоге запчастей Ford |
| Номер детали (аналог) | (зависит от производителя) | Можно найти в каталогах запчастей |
| Средняя цена (руб.) | (зависит от производителя и места покупки) | Цены могут значительно варьироваться |
| Ресурс работы (км) | 150 000 – 250 000 км | При условии правильной эксплуатации |
Интересные факты
Вот несколько интересных фактов о стартере Ford Mondeo 4:
Читайте также:
-
Электронное управление: Стартер Ford Mondeo 4 оснащен системой электронного управления, которая позволяет более точно контролировать процесс запуска двигателя. Это улучшает эффективность работы стартера и снижает вероятность его перегрева.
-
Совместимость с различными двигателями: Стартеры для Mondeo 4 могут быть совместимы с несколькими типами двигателей, включая бензиновые и дизельные. Это делает их универсальными и упрощает процесс замены, так как можно использовать один и тот же стартер для разных модификаций автомобиля.
-
Технология “умного” старта: В некоторых версиях Ford Mondeo 4 стартеры могут быть частью системы “умного” запуска, которая оптимизирует время запуска и снижает расход топлива. Эта технология позволяет стартеру работать более эффективно, особенно в условиях городского движения, где частые остановки и запуски двигателя являются нормой.
Демонтаж стартера
Сначала подготовьте инструменты: головки, трещотку и удлинитель. Если у автомобиля большой пробег, используйте проникающую смазку. Полезно иметь чистую тряпку и металлическую щётку.
Следуйте этой инструкции для снятия стартера:
- откройте капот;
- извлеките аккумулятор с площадкой;
- снимите вентилятор охлаждения;
- отсоедините проводку и шланги;
- открутите болты и снимите кронштейн;
- отвинтите винты, крепящие плюсовые кабели стартера;
- извлеките верхний фиксатор пускового устройства с помощью головки на 13, удлинителя и трещотки;
- открутите нижний болт;
- аккуратно вытащите стартер вверх.

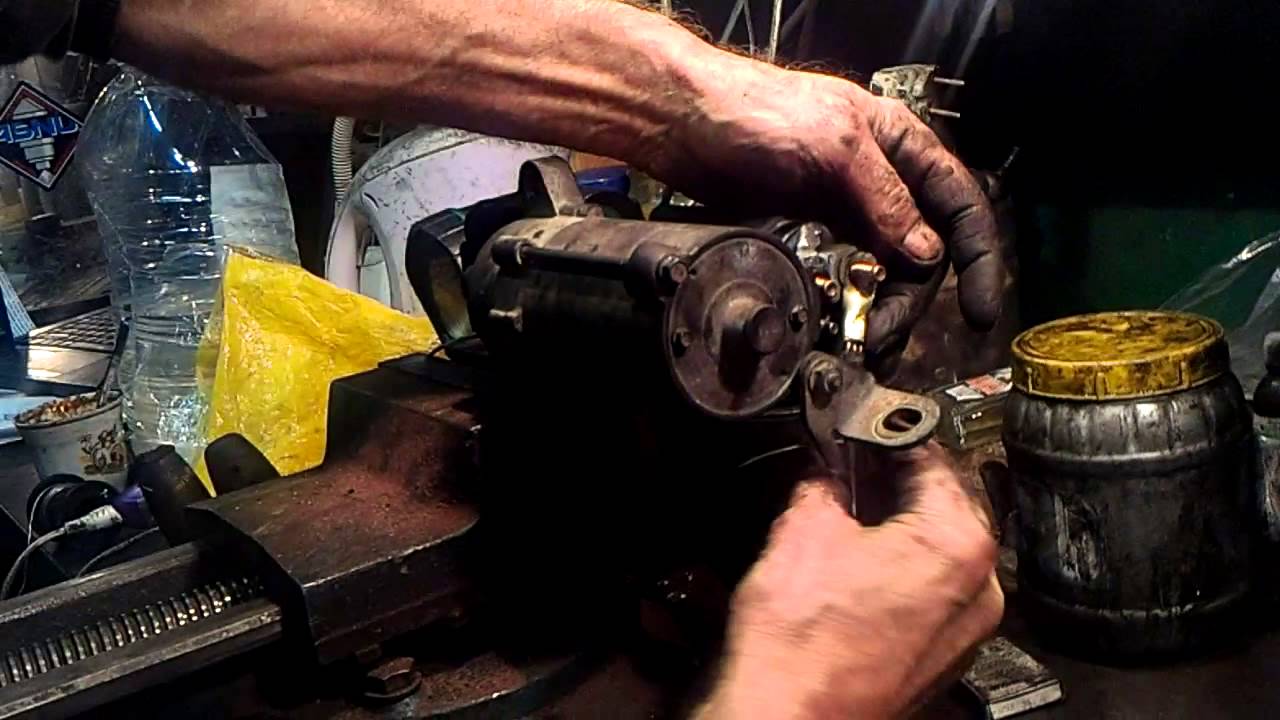

Разборка, ремонт
Перед разборкой следует убедиться в неисправности основных узлов.
- Проверить отвёрткой лёгкость перемещения бендикса вдоль вала, а также его вращение — крутиться он должен только в одну сторону, а в другую стопориться.
- Протестировать состояние втягивающего реле — соединить проводами крокодилами «-» АКБ с корпусом стартера, «+» — с верхним управляющим выводом реле. При нормальной работе тягущего должен раздаться щелчок. Также нужно перекинуть провод с управляющей гайки втягивающего на нижний контактный болт. В этом случае должен начать вращаться якорь электродвигателя с частотой, не менее 6000 оборотов в минуту.
Если проверки показали, что в стартере имеется другая неисправность, нужно его разобрать для подробного осмотра:
- отвернуть гайку нижнего болта реле;
- скинуть шину провода, идущего от реле на электродвигатель;
- выкрутить крепежи реле к корпусу стартера;
- снять реле, отсоединив якорь от приводного рычага и вынув возвратную пружину;
- вытащить крышку подшипника с задней стороны корпуса стартера;
- снять стопор, уплотнительное кольцо, упорную шайбу;
- вывернуть шпильки крепления задней крышки устройства пуска;
- снять щеткодержатель в сборе;
- разъединить переднюю часть стартера;
- вытащить уплотнитель;
- извлечь привод в сборе с рычагом;
- отсоединить бендикс.
Далее следует тщательнее протестировать элементы, используя омметр или другие приспособления. В первую очередь рекомендуется проверить замыкание изоляции на корпус, цапфы и шлицы якорного вала на забоины и задиры, коллектор на следы обгорания. Также проконтролировать, свободно ли перемещается якорь втягивающего реле, замыкаются ли контактные пластины. Особое внимание уделить приводу — зубчатка шестерни не должна иметь значительного износа.
Сборка устройства проводится в обратной последовательности. Шлицевая поверхность роторного вала должна быть хорошо очищена от грязи, смазана кремниевым составом. Муфту привода тоже надо прочистить, но смазывать не стоит. А вот втулки, установленные в стартерных крышках, желательно смазать обычным моторным маслом. Ограничительное кольцо легче поставить, используя раздвижные пассатижи.
| Гаврилка | Помер стартер. сначала заводился долго и крутил чуть медленее, думал мот, что с топливной или ДПКВ. Потом дольше стал выходить из зацепления. (может из за феридо от сцепления) ЗАБЫЛ НАПИСАТЬ ПРОБЕГ 230 ТЫС. КМ |
| Янис | Во сколько обошлось? |
| Южанин | Ещё повезло.На моём щётка раком одна встала-коллектор повредила.И ещё один магнит на статоре.Плюс втулку на задней крышке. это при пробеге 114 тыс.Насчёт ротора ходил к электрикам-проточить коллектор или нет?Мнения разделились.Кто-нибудь делал проточку коллектора? |
| Майский | Сегодня с божьей помощью и электрика Дениса сделали стартер.Проточили ламель.Собрали,поставили-с полпинка завёлся.Как мне Денис сказал-проточенный якорь будет ходить,только следить за щётками(убрали полтора миллиметра).Весь ремонт со втулками,шпильками(болты оба оборвали при разборе),проточкой обошёлся в полтораху и сутки простоя.(новый стартер-10.Китаец и неделю ждать.Про оригинал я даже думать боюсь…)Почувствуйте,как говориться,разницу…. |
| Безнадёга89 | на моем при пробеге 107000 км втулки держащие крутящуюся часть разболтались, стало задевать одим магнит на корпусе, смазка вся высохла, магнит перемололо в пыль, искра от стартера били по проводам сантиметров на 5 короче разобрали, почистили, втулки перевернули другой стороной, канавки прочистили, смазали, собрали и все ок на трех магнитах крутит бодро сейчас пробег 140000км |
| Южанин | Лишний раз можно убедиться в том,что на каждую их хитрую гайку у нас есть свой болт!Тем более,что стартера на мондюках не слишком заморочены в конструкции.Только я бы втулки всё-таки поменял. |
| Безнадёга89 | я бы тоже поменял, да вот где бы их взять при следующем ремонте выточим новые |
| Южанин | Заказать(у нас это без проблем).Либо выточить.У нас есть магазинчик.Где тебе полведра втулок высыпают и ты копаешься в них. Либо находишь искомое,либо ту,из которой можно выточить.Полтинник втулка и час потерянного времени. |
| Александр86 | приветствую, а снимается стартер как? |
| Лёха70 | снимается очень быстро. ямы не надо. все сверху. доступ отличный. Не забудь отсоединить АКБ) |
| Спаун | Народ, я так полагаю, у меня картина та же? Суть в том, что стартер в холода от -10 еле крутит мотор. Но иногда в процессе начинает быстро маслать и через секунду опять еле крутит. Бывает вообще не с первого раза срабатывает от поворота ключа. Сейчас снял его для ревизии… отогревается… за бортом под 30 мороза в сибири… на улице снимался быстро… замерзнуть не хотелось ))) И еще – какое втягивающее не сильно дорогое идёт в аналог? Крепится на 2 болта. |
| Лёха70 | я себе вот это поставил летом. полет нормальный пока Карго 138496 |
| Спаун | Пока перебрал, почистил. Крутит теперь ровно. Но в минус 28 так и не завелся… похоже свечи пора менять… сопротивление на всех 1.2 ома. Но им уже за 200ткм и 9 лет… так что там причина скорее всего… в январе в минус 25 с горем пополам заводился…При пуске авто, стартер еле крутится и свет мигает (огромная просадка энергии)… батарейка новая… Стартер, видимо, коротит? Там внутрянка вся меняется? |
| Гаврилка | Проще и надёжнее поставить аналог оригинала |
| Странник | ничего там не коротит – планетарка на приводе развалилась и клинит мотор с эфира тебе не заводили ? обычно она сыпется изза использования быстрого старта |
| Юкатан | Если нет очевидных проблем со стартером, что лучше сделать, купить неоригинал или перебрать свой? |
| Спаун | С эфира заводился пару раз. Планетарка целая. Разбирал, чистил сам. Завтра еще раз переберу. На пассате была такая проблема, решилась переборкой с зачисткой всех контактов… Единственное, что меня напрягает – пятак на втягивающем с тремя контактными болтами шевелится… крутится на 3-4 мм… он вообще снимается? Еще на втягивающем болты закисли и внутренние шлицы слизались(что лучше- высверлить или под плоскую отвертку пилить?)… если откручиать, то с заменой сразу втягивающего и болтов… да что-то в Омске не найти никак в наличии реле… все везут 3-7 дней… и ценник 1270 против 760 экзиста… Перебрал еще раз. Почистил, подвинул косы от щеток чтобы ничего лишнего не касались. Собрал, поставил, заводит с полтычка. |
Установка и настройка нового стартера
Установка нового стартера на Ford Mondeo 4 — это процесс, который требует внимательности и аккуратности. Перед началом работ необходимо подготовить все необходимые инструменты и материалы, а также ознакомиться с инструкцией по эксплуатации автомобиля.
Необходимые инструменты:
-
Читайте также:
- Набор ключей и головок (включая торцевые и рожковые)
- Отвертки (плоская и крестовая)
- Торцевой ключ для снятия аккумулятора
- Ключ для снятия старого стартера
- Съемник для шкивов (при необходимости)
- Силиконовая смазка или графитовая смазка
Подготовка к установке:
Перед началом установки нового стартера необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Для этого открутите отрицательную клемму аккумулятора с помощью торцевого ключа.
Снятие старого стартера:
Стартер на Ford Mondeo 4 обычно располагается в нижней части двигателя, рядом с трансмиссией. Для доступа к нему может потребоваться поднять автомобиль с помощью домкрата и установить подставки для безопасности. После этого выполните следующие шаги:
- Отсоедините все электрические разъемы от старого стартера. Обратите внимание на их расположение, чтобы правильно подключить новый стартер.
- Открутите крепежные болты, которые фиксируют стартер на месте. Обычно это два или три болта, которые могут быть расположены в труднодоступных местах.
- Аккуратно извлеките стартер из его посадочного места. Если он застрял, можно слегка постучать по нему, чтобы освободить.
Установка нового стартера:
После снятия старого стартера можно приступать к установке нового. Следуйте этим шагам:
- Установите новый стартер на место старого, убедившись, что он правильно заходит в посадочное место.
- Закрепите стартер с помощью крепежных болтов. Убедитесь, что они затянуты, но не переусердствуйте, чтобы не повредить резьбу.
- Подключите все электрические разъемы к новому стартеру, следуя ранее сделанным заметкам.
Настройка стартера:
После установки стартера необходимо проверить его работу. Подключите аккумулятор и попробуйте запустить двигатель. Если стартер не срабатывает, проверьте все соединения и убедитесь, что они надежно закреплены. Также стоит проверить предохранители, отвечающие за систему запуска.
Если стартер работает, но двигатель не запускается, возможно, проблема не в стартере, а в других компонентах системы зажигания или подачи топлива. В этом случае рекомендуется обратиться к специалисту для диагностики.
-
Читайте также:
Заключение:
Установка нового стартера на Ford Mondeo 4 — это задача, которую можно выполнить самостоятельно, если следовать инструкциям и соблюдать осторожность. Правильная установка и настройка стартера обеспечат надежную работу автомобиля и продлят срок службы нового компонента.
Вопрос-ответ
Как узнать, что стартер Ford Mondeo 4 неисправен?
Симптомы неисправности стартера могут включать в себя отсутствие реакции при повороте ключа зажигания, щелчки при попытке запуска двигателя или медленный запуск. Если стартер издает необычные звуки, такие как скрежет или визг, это также может указывать на его неисправность.
Как заменить стартер на Ford Mondeo 4?
Для замены стартера необходимо сначала отключить аккумулятор, затем снять старый стартер, открутив крепежные болты и отсоединив электрические соединения. Установите новый стартер на место, подключите все провода и закрепите его. После этого подключите аккумулятор и проверьте работу нового устройства.
Как выбрать качественный стартер для Ford Mondeo 4?
При выборе стартера важно обратить внимание на производителя и отзывы о его продукции. Рекомендуется выбирать детали от известных брендов или оригинальные запчасти, чтобы гарантировать надежность и долговечность. Также стоит проверить совместимость стартера с конкретной моделью и годом выпуска автомобиля.
Советы
СОВЕТ №1
Перед заменой стартера на Ford Mondeo 4 обязательно проверьте аккумулятор. Низкое напряжение может вызывать проблемы с запуском, и замена стартера может не решить проблему. Убедитесь, что аккумулятор полностью заряжен и в хорошем состоянии.
СОВЕТ №2
При установке нового стартера используйте оригинальные или качественные запчасти. Это обеспечит надежную работу и долговечность устройства. Не экономьте на деталях, так как это может привести к дополнительным расходам в будущем.
СОВЕТ №3
Обратите внимание на состояние проводки и соединений при замене стартера. Коррозия или поврежденные провода могут стать причиной неправильной работы стартера. Убедитесь, что все соединения надежны и чисты.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам для замены стартера. Неправильная установка может привести к серьезным повреждениям автомобиля и дополнительным затратам на ремонт.
-
Читайте также:
Установка нового стартера на Ford Mondeo 4 — это процесс, который требует внимательности и аккуратности. Перед началом работ необходимо подготовить все необходимые инструменты и материалы, а также ознакомиться с инструкцией по эксплуатации автомобиля.
Необходимые инструменты:
- Набор ключей и головок (включая торцевые и рожковые)
- Отвертки (плоская и крестовая)
- Торцевой ключ для снятия аккумулятора
- Ключ для снятия старого стартера
- Съемник для шкивов (при необходимости)
- Силиконовая смазка или графитовая смазка
Подготовка к установке:
Перед началом установки нового стартера необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Для этого открутите отрицательную клемму аккумулятора с помощью торцевого ключа.
Снятие старого стартера:
Стартер на Ford Mondeo 4 обычно располагается в нижней части двигателя, рядом с трансмиссией. Для доступа к нему может потребоваться поднять автомобиль с помощью домкрата и установить подставки для безопасности. После этого выполните следующие шаги:
- Отсоедините все электрические разъемы от старого стартера. Обратите внимание на их расположение, чтобы правильно подключить новый стартер.
- Открутите крепежные болты, которые фиксируют стартер на месте. Обычно это два или три болта, которые могут быть расположены в труднодоступных местах.
- Аккуратно извлеките стартер из его посадочного места. Если он застрял, можно слегка постучать по нему, чтобы освободить.
Установка нового стартера:
После снятия старого стартера можно приступать к установке нового. Следуйте этим шагам:
- Установите новый стартер на место старого, убедившись, что он правильно заходит в посадочное место.
- Закрепите стартер с помощью крепежных болтов. Убедитесь, что они затянуты, но не переусердствуйте, чтобы не повредить резьбу.
- Подключите все электрические разъемы к новому стартеру, следуя ранее сделанным заметкам.
Настройка стартера:
После установки стартера необходимо проверить его работу. Подключите аккумулятор и попробуйте запустить двигатель. Если стартер не срабатывает, проверьте все соединения и убедитесь, что они надежно закреплены. Также стоит проверить предохранители, отвечающие за систему запуска.
Если стартер работает, но двигатель не запускается, возможно, проблема не в стартере, а в других компонентах системы зажигания или подачи топлива. В этом случае рекомендуется обратиться к специалисту для диагностики.
Заключение:
Установка нового стартера на Ford Mondeo 4 — это задача, которую можно выполнить самостоятельно, если следовать инструкциям и соблюдать осторожность. Правильная установка и настройка стартера обеспечат надежную работу автомобиля и продлят срок службы нового компонента.
