Схема проводки ВАЗ 2106: особенности обслуживания

В статье рассмотрим схему проводки автомобиля ВАЗ 2106 и особенности его обслуживания. Понимание электрической схемы и правильное обслуживание электрической системы автомобиля важны для надежной работы всех узлов и агрегатов. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в электрической части своего автомобиля, что поможет избежать ошибок и продлить срок службы машины.

Устройство электрической сети автомобиля ВАЗ 2106

Благодаря данному конструктивному подходу проводка модели ВАЗ 2106 организована следующим образом:

1. Основные электрические цепи автомобиля активируются исключительно через замок зажигания;
2. Электрические устройства, отвечающие за безопасность, подключены напрямую к аккумулятору через блок предохранителей;
3. Корпуса всех ключевых узлов автомобиля обладают проводящими свойствами.

Важно: всегда отключайте минусовую клемму от аккумулятора перед тем, как снимать какую-либо деталь.
Случайное соприкосновение металлических инструментов с клеммами и корпусом может привести к короткому замыканию.

Эксперты отмечают, что схема проводки ВАЗ 2106 требует особого внимания при обслуживании. Основной проблемой является устаревшая конструкция, которая может привести к частым коротким замыканиям и сбоям в работе электрооборудования. Специалисты рекомендуют регулярно проверять состояние проводов и соединений, так как коррозия и механические повреждения могут значительно ухудшить работу системы. Также важно следить за качеством изоляции, чтобы избежать потерь энергии и перегрева. При необходимости замены проводки лучше использовать оригинальные детали, что обеспечит надежность и долговечность. В целом, тщательное обслуживание схемы проводки способствует не только улучшению работы автомобиля, но и повышению безопасности на дороге.

https://youtube.com/watch?v=d-WLLpfw4tY

Замок зажигания

При обслуживании автомобиля своими руками нередко приходится выяснять причину отказа той или иной электрической системы.
Лучше всего поиски отказов начинать с замка зажигания, поскольку данное устройство выполняет несколько функций в автомобиле:

1. Является управляющим механизмом системы зажигания;
2. Выполняет роль охранной и противоугонной системы;
3. Позволяет транспортировать на буксире автомобиль с включенной аварийной сигнализацией.

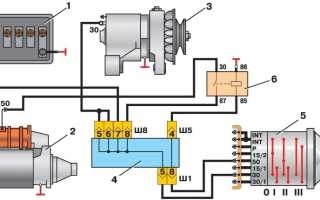

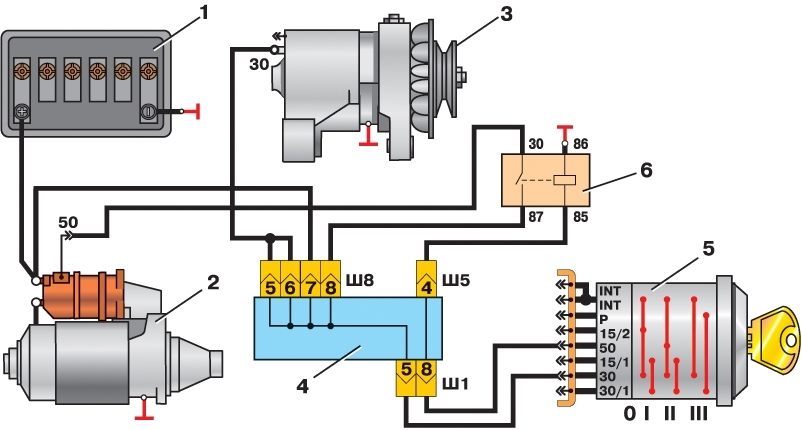

На схеме обозначено:

1. Аккумуляторная батарея с подключением минусовой клеммы на массу (кузов авто);
2. Электрический стартер с выводом «50» от замка зажигания через пусковое реле;
3. Генератор;
4. Блок предохранителей;
5. Замок зажигания;
6. Пусковое реле.

У замка зажигания 4 положения, при активации которых происходит пере коммутация:

1. В положении «0» питание от АКБ подается только на клеммы 30 и 30/1. Все остальные системы отключены;
2. В положении «I» запитывается клемма 30-INT и 30/1-15. В этом режиме могут работать только габаритные огни, стеклоочиститель ветрового стекла, вентилятор печки отопителя;
3. В положении «II» к уже подключенным добавляется клемма 30-50. Активируется система зажигания, стартер, приборы на панели, габаритные огни и повороты;
4. В положении «III» активными остаются только габаритные огни, звуковой сигнал и стеклоочистители. Питание подается на клеммы 30-INT и 30/1.

схема электропроводки ВАЗ 2107

Интересные факты

Вот несколько интересных фактов о схеме проводки ВАЗ 2106 и особенностях её обслуживания:

1. Упрощенная схема: ВАЗ 2106 имеет относительно простую электрическую схему, что делает её удобной для обслуживания и ремонта. Это особенно важно для владельцев, которые предпочитают самостоятельно заниматься ремонтом своего автомобиля. Большинство проводов и соединений легко доступны, что позволяет быстро выявлять и устранять неисправности.

2. Надежность системы: Несмотря на свою простоту, электрическая схема ВАЗ 2106 была разработана с учетом надежности. Например, использование предохранителей в системе защищает электрические компоненты от перегрузок и коротких замыканий, что увеличивает срок службы электрооборудования.

3. Совместимость с другими моделями: Схема проводки ВАЗ 2106 имеет много общего с другими моделями ВАЗ, такими как ВАЗ 2101 и ВАЗ 2103. Это означает, что многие детали и компоненты могут быть взаимозаменяемыми, что упрощает поиск запчастей и обслуживание для владельцев автомобилей разных моделей ВАЗ.

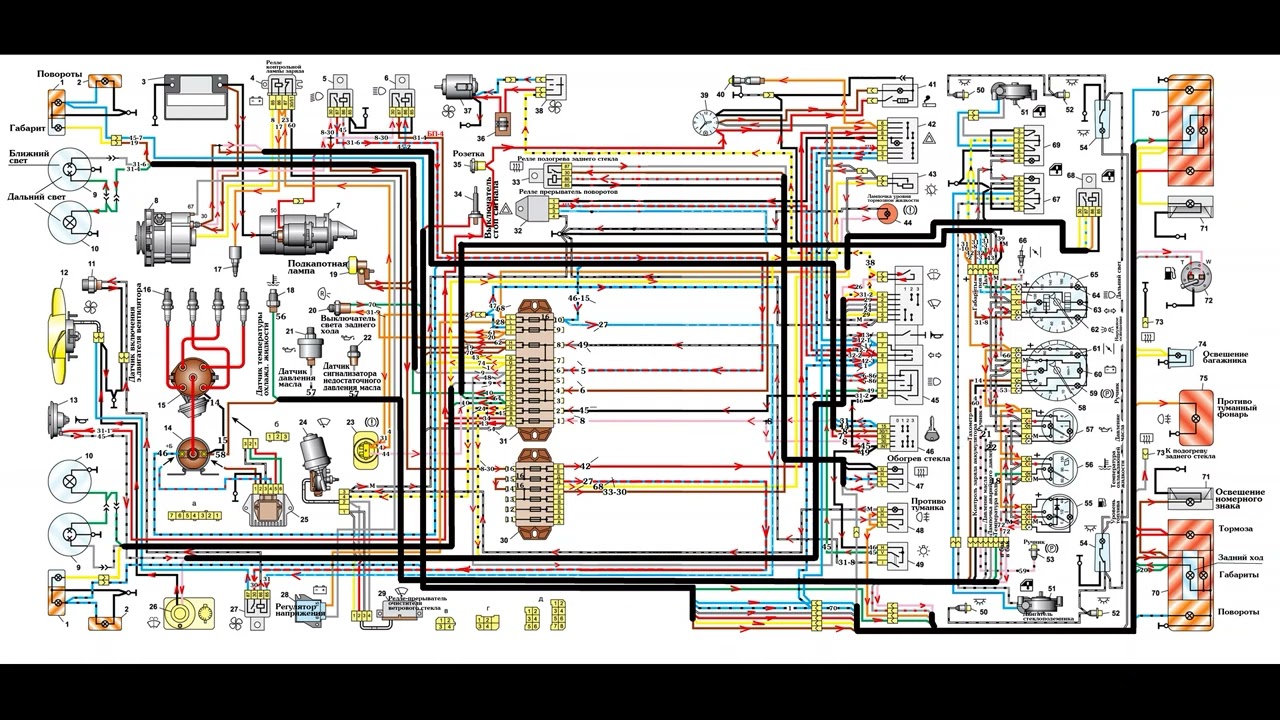

Электрическая схема Ваз 2106 с направлением токов

Дополнительные (нештатные) приборы и оборудование

На некоторых версиях автомобиля ВАЗ 2106 предусмотрены следующие элементы:

1. система обогрева заднего стекла;
2. омыватель лобового стекла с электроприводом;
3. реле для включения ближнего света фар.

В связи с этим, проводка на таких модификациях ВАЗ 2106 имеет свои особенности. В частности, питание для этих устройств подается отдельным проводом через замок зажигания. Оно может быть активировано только в положении ключа «I» и «II».

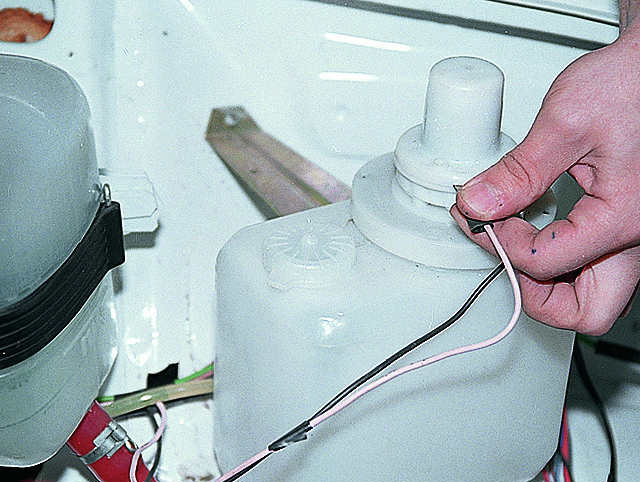

Примечание: так как бачок омывателя изготовлен из пластика, электромотор получает «минус» по проводу.
При замене обязательно надевайте защитный пластиковый кожух на контакты.

Особенности работы электрической сети

В автомобиле ВАЗ 2106 постоянно находятся под напряжением вне зависимости от положения ключа в замке зажигания:

1. Электрическая цепь звуковых сигналов (клаксон);
2. Лампы накаливания стоп-сигналов;
3. Аварийная сигнализация;
4. Прикуриватель;
5. Розетка штепсельная для переносной лампы;
6. Встроенные в торцы передних дверей лампы подсветки.

Справочно: Заводская инструкция информирует, что это сделано специально для внештатных ситуаций. Например, для предотвращения возможного ДТП, когда от скорости реагирования на угрозу зависит безопасность людей и автомобиля.

Смотрите также: схема электропроводки ваз 21074 инжектор

Плавкие предохранители

Основное электрооборудование автомобиля ВАЗ 2106 защищено с помощью плавких предохранителей.

Эти предохранители сгруппированы в два блока:

1. Основной блок;
2. Дополнительный блок;

Они находятся с левой стороны от водительского места, под приборной панелью.

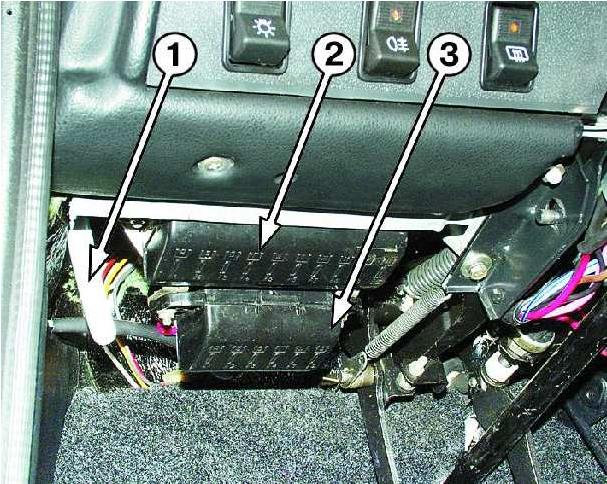

На схеме обозначены:

1. рычаг привода замка капота;
2. основной блок предохранителей;
3. дополнительный блок предохранителей.

Важно: генератор ВАЗ 2106, проводка к нему, а также провод, отвечающий за заряд аккумулятора, стартер и катушка зажигания, не имеют предохранителей.

Основной блок предохранителей на ВАЗ 2106 обеспечивает защиту всех электрических систем. Номинальное сопротивление предохранителей зависит от технических характеристик их работы.

Важно: если ток в одной из защищаемых цепей превысит допустимый уровень, предохранительная нить расплавится, разрывая цепь. Это предотвратит повреждение электропроводки ВАЗ 2106 и подключенных к ней устройств.

Дополнительный блок предохранителей защищает:

1. цепь электродвигателя вентилятора системы охлаждения;
2. цепь указателей поворотов и аварийной сигнализации.

Модернизация плавких предохранителей

Как уже говорилось ранее, схема электропроводки на ваз 2106 содержит блок предохранителей.

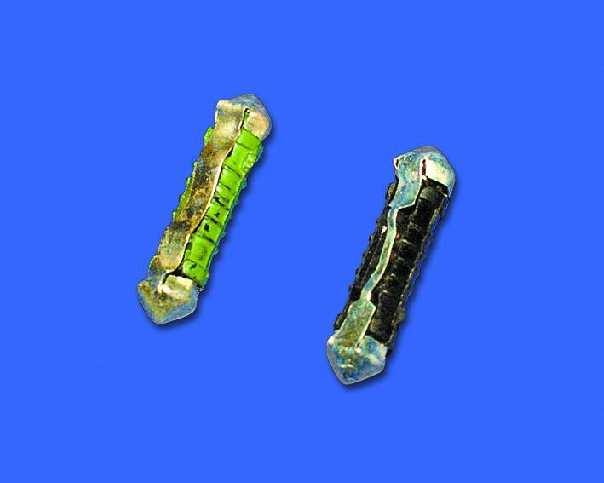

Но, к сожалению, старая конструкция предохранителя себя изжила в техническом плане, поскольку:

1. неплотный контакт предохранителя и разъемов приводит к их обгоранию;
2. при срабатывании предохранитель сильно нагревается, а тепло негативно влияет на соседние ячейки;
3. их низкая цена не компенсирует необходимость частых проверок и замен.

Предостережение: простота восстановления предохранителя с помощью обыкновенной проволоки, наматываемой на пластиковый стержень, может привести к плачевным результатам.
Видео о сгоревших за пару минут авто вы наверняка видели в сводках новостей. И в большинстве случаев причиной возгорания называют короткое замыкание.

Сегодня есть легальный способ модернизации, при котором:

1. схема проводки ваз 21063 останется штатной;
2. блок предохранителей сохранит свои прежние размеры;
3. в качестве предохранителей будут использоваться изделия нового поколения (ножевые).

Ножевые предохранители в отличие от плавких открытого типа обладают рядом полезных свойств:

1. лучший контакт предохранителя с посадочным гнездом;
2. запаянный плавкий элемент в прозрачный пластик;
3. быстрый отвод тепла в случае срабатывания за счет большей площади.

https://youtube.com/watch?v=rlt6jW4uQuk

Выводы

Автомобиль ВАЗ 2106 будет служить верой и правдой на протяжении долгого времени, если его владелец будет заботиться о нем и проводить регулярное обслуживание. Это особенно важно для электрических схем и элементов систем автомобиля.

Диагностика и устранение неисправностей электрической сети

Электрическая сеть автомобиля ВАЗ 2106 является одной из ключевых систем, обеспечивающих его работоспособность. Правильная диагностика и устранение неисправностей в этой системе позволяют избежать серьезных поломок и обеспечить надежную эксплуатацию автомобиля. В этой части статьи мы рассмотрим основные методы диагностики, распространенные неисправности и способы их устранения.

Методы диагностики электрической сети

Для диагностики электрической сети ВАЗ 2106 используются различные инструменты и методы. Наиболее распространенные из них включают:

• Мультиметр: Этот прибор позволяет измерять напряжение, ток и сопротивление, что является основой для диагностики электрических цепей. С его помощью можно проверить работоспособность аккумулятора, генератора и других компонентов.
• Тестеры: Специальные тестеры для проверки целостности проводки и наличия коротких замыканий. Они могут быть как простыми, так и многофункциональными, позволяя проводить более глубокую диагностику.
• Визуальный осмотр: Часто неисправности можно выявить простым визуальным осмотром проводки, разъемов и элементов системы. Обратите внимание на наличие коррозии, повреждений изоляции и других видимых дефектов.

Распространенные неисправности

Среди наиболее распространенных неисправностей электрической сети ВАЗ 2106 можно выделить:

• Неисправности аккумулятора: Слабый заряд, коррозия клемм или повреждение самого аккумулятора могут привести к проблемам с запуском двигателя и работой электрооборудования.
• Проблемы с генератором: Неправильная работа генератора может вызвать недостаток напряжения в системе, что приведет к разрядке аккумулятора и сбоям в работе электроники.
• Короткие замыкания: Они могут возникать из-за поврежденной изоляции проводов, что приводит к перегреву и выходу из строя компонентов.
• Неисправности реле и предохранителей: Сгоревшие предохранители или неисправные реле могут блокировать работу отдельных систем, таких как освещение или стартер.

Устранение неисправностей

После выявления неисправностей необходимо их устранить. Вот несколько рекомендаций:

• Замена аккумулятора: Если аккумулятор не держит заряд, его следует заменить на новый. Перед установкой проверьте клеммы на наличие коррозии и очистите их при необходимости.
• Ремонт генератора: Если генератор не выдает необходимое напряжение, проверьте его щетки и диоды. При необходимости замените неисправные элементы или весь генератор.
• Проверка проводки: В случае короткого замыкания необходимо тщательно проверить проводку на наличие повреждений. Поврежденные участки следует заменить или изолировать.
• Замена предохранителей и реле: Если предохранитель сгорел, замените его на новый с аналогичными характеристиками. Проверьте работу реле и при необходимости замените их.

Регулярная диагностика и своевременное устранение неисправностей электрической сети ВАЗ 2106 помогут поддерживать автомобиль в исправном состоянии и обеспечат его надежную работу на протяжении длительного времени.

Вопрос-ответ

Как часто нужно проверять проводку на ВАЗ 2106?

Рекомендуется проверять проводку на ВАЗ 2106 не реже одного раза в год, а также перед началом сезона эксплуатации автомобиля. Это поможет выявить возможные повреждения или коррозию, которые могут привести к неисправностям.

Какие основные проблемы могут возникнуть с проводкой ВАЗ 2106?

Основные проблемы с проводкой ВАЗ 2106 включают коррозию контактов, повреждение изоляции проводов, а также обрывы проводов. Эти проблемы могут вызывать перебои в работе электрооборудования и системы зажигания.

Как правильно заменить поврежденный провод на ВАЗ 2106?

Для замены поврежденного провода необходимо сначала отключить аккумулятор, затем аккуратно удалить старый провод, зачищая концы для лучшего контакта. Новый провод следует установить, обеспечив надежное соединение и защиту от влаги, используя термоусадочные трубки или изоленту.

Советы

СОВЕТ №1

Перед началом работы с проводкой ВАЗ 2106 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроены различные системы и избежать ошибок при ремонте.

СОВЕТ №2

Регулярно проверяйте состояние проводки на наличие повреждений, коррозии или перегибов. Своевременное выявление проблем поможет избежать более серьезных поломок в будущем.

СОВЕТ №3

Используйте качественные изоляционные материалы и соединения при ремонте проводки. Это обеспечит надежность и долговечность электрических соединений, а также предотвратит короткие замыкания.

СОВЕТ №4

При работе с проводкой всегда отключайте аккумулятор, чтобы избежать случайного замыкания или поражения электрическим током. Безопасность должна быть вашим приоритетом.
