Регулировка карбюратора автомобилей ВАЗ 2107-2109 — ключевая процедура, влияющая на работу двигателя, его мощность и экономию топлива. Настройка пускового устройства, ускорительного насоса и игольчатого клапана помогает избежать проблем с запуском, улучшить динамику и снизить расход бензина. В статье мы рассмотрим, как самостоятельно отрегулировать карбюратор, что позволит поддерживать автомобиль в хорошем состоянии и сэкономить на ремонте.
Настройка карбюраторов ВАЗ классика
Перед регулировкой карбюратора ВАЗ-2101 выполните предварительную настройку:
- Настройка дроссельных заслонок (ДЗ);
- Регулировка пускового устройства (ПУ);
- Проверка работы ускорительного насоса (УН);
- Проверка герметичности игольчатого клапана (ИК).
Настройка положения ДЗ:
- Установите дроссельные заслонки в открытое положение, поворачивая рычаг против часовой стрелки до упора.
- Проверьте максимальное открытие ДЗ первичной камеры — 13,0 ±0,5 мм. При необходимости отрегулируйте величину открытия, подогнув нижний усик тяги.
- Убедитесь, что максимальное открытие ДЗ составляет 15,0 ±0,5 мм. Регулировка выполняется закручиванием или выкручиванием штока пневматического привода.
- Проверьте расстояние между верхним усиком рычага оси ДЗ первичной камеры и рычагом, ограничивающим открытие ДЗ вторичной камеры. Установите промежуток равным 6,0 ±0,1 мм, подогнув или разгибая верхний усик первого рычага.

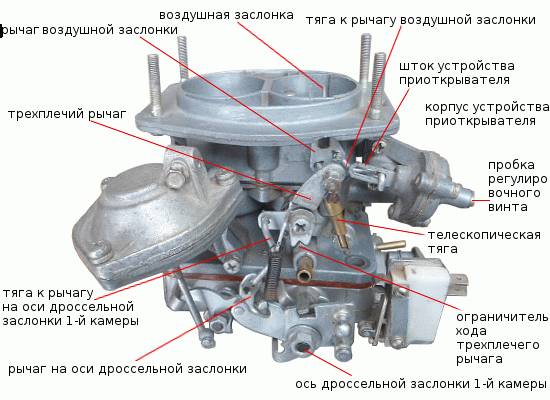

– Регулировка ПУ. Закройте дроссельную заслонку вторичной камеры, поворачивая рычаг против часовой стрелки до конца. Конец тяги рычага, прикрепленного к оси ДЗ первичной камеры, должен находиться на конце штока пускового механизма. При необходимости подогните тягу.
При закрытой воздушной заслонке проверьте положение ДЗ первичной камеры — она должна быть открыта на 0,7-0,8 мм. Вращая регулировочный винт, отрегулируйте выдвижение штока пускового механизма в пределах 5,0 ±0,5 мм.
– Проверка производительности УН. Для проверки работы ускорительного насоса используйте мензурку для сбора топлива за 10 полных ходов рычага управления ДЗ. Нормальная производительность — от 5,25 до 8,75 см³. Рекомендуется выполнить пробную прокачку не менее 10 раз для заполнения всех каналов насоса.
– Проверка герметичности ИК. Проверка проводится на специальном стенде, создающем необходимое давление топлива. Игольчатый клапан помещается в контрольную пробирку. Давление в пробирке должно оставаться стабильным не менее 10 +5 секунд. При обнаружении утечки клапан подлежит замене.
Регулировка карбюратора ВАЗ — это важный процесс, который требует внимательности и знаний. Эксперты рекомендуют начинать с проверки состояния всех компонентов системы питания. Необходимо убедиться, что фильтры чистые, а топливо поступает без перебоев. Затем следует отрегулировать холостой ход, что достигается с помощью винта, отвечающего за подачу воздуха. Важно также настроить смесь, чтобы избежать избыточного расхода топлива и обеспечить оптимальную работу двигателя. Специалисты подчеркивают, что правильная настройка карбюратора не только улучшает динамику автомобиля, но и продлевает срок службы двигателя. Регулярная проверка и корректировка параметров карбюратора помогут избежать серьезных поломок и обеспечат надежную работу автомобиля в любых условиях.
Регулировка карбюратора на ВАЗ своими руками
Перед тем как отрегулировать карбюратор ВАЗ-2106 или его аналог, следует выполнить следующие операции:
- проверить правильность зазоров клапанов газораспределительного механизма:
- устранить неисправности системы зажигания, если они есть;
- почистить или при необходимости заменить свечи:
- почистить карбюратор;
- отрегулировать положение поплавкового клапана.

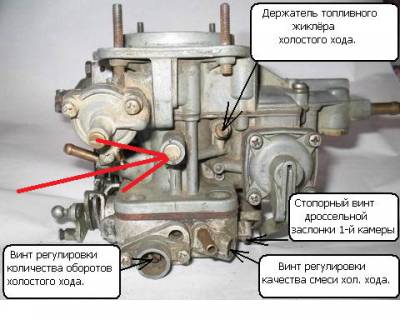

Регулировка карбюратора производится на предварительно прогретом двигателе. Сначала на неработающем двигателе необходимо оба регулировочные винты закрутить до упора. Вслед за этим винт, которым регулируется количество топливной смеси, выкрутить на три оборота. Потом винт, регулирующий качество топлива, выкручиваем на 4-5 оборотов.
Для дальнейшей регулировки следует запустить двигатель. Вращая винт регулировки количества топлива, устанавливаем обороты в пределах 800 об/мин. После этого, винтом, который обеспечивает качество, обедняем воздушно-топливную смесь (для этого необходимо его закручивать), до тех пор, когда обороты не начнут падать. В этом положении фиксируем этот винт, а затем выкручиваем его в обратную сторону на 1-0,5 оборота, добиваясь устойчивой работы двигателя на режиме ХХ. Рекомендуется сделать перегазовку и убедиться, что обороты двигателя на режиме ХХ будут в пределах 800 ±50 об/мин.
Читайте также:
| Симптом неисправности | Возможная причина (в карбюраторе) | Регулировка/Действие |
|---|---|---|
| Плохой запуск холодного двигателя | Засоренный воздушный фильтр, низкий уровень топлива, неисправность системы холостого хода, засорение жиклеров холостого хода | Проверить воздушный фильтр, уровень топлива, прочистить жиклеры холостого хода, отрегулировать качество смеси на холостом ходу (винтом качества) |
| Двигатель глохнет на холостом ходу | Низкий уровень топлива, засорение жиклеров холостого хода, неправильная регулировка холостого хода, подсос воздуха | Проверить уровень топлива, прочистить жиклеры холостого хода, отрегулировать холостой ход (винтом количества и качества), проверить герметичность впускной системы |
| Нестабильные обороты холостого хода | Засорение жиклеров холостого хода, неправильная регулировка холостого хода, подсос воздуха, износ деталей карбюратора | Прочистить жиклеры холостого хода, отрегулировать холостой ход (винтом количества и качества), проверить герметичность впускной системы, проверить состояние диафрагм и мембран |
| Плохая тяга, провалы при разгоне | Засоренные жиклеры главных систем, неправильная регулировка уровня топлива в поплавковой камере, неисправность ускорительного насоса | Прочистить жиклеры главных систем, проверить и отрегулировать уровень топлива в поплавковой камере, проверить работу ускорительного насоса |
| Чрезмерный расход топлива | Богатая топливная смесь, неисправность системы холостого хода, неправильная регулировка уровня топлива | Проверить и отрегулировать качество смеси, отрегулировать холостой ход, проверить и отрегулировать уровень топлива в поплавковой камере |
| Черный дым из выхлопной трубы | Чрезмерно богатая топливная смесь | Отрегулировать качество смеси (винтом качества), проверить систему зажигания |
| Белый дым из выхлопной трубы | Попадание охлаждающей жидкости в цилиндры (неисправность карбюратора не является основной причиной) | Диагностика системы охлаждения двигателя |
Интересные факты
Вот несколько интересных фактов о регулировке карбюратора ВАЗ:
-
Тонкая настройка: Правильная регулировка карбюратора может значительно повлиять на расход топлива и динамику автомобиля. Даже небольшие изменения в настройках могут привести к улучшению экономии топлива на 10-15%, что особенно актуально для владельцев старых моделей ВАЗ.
-
Сложность настройки: Несмотря на то, что карбюраторы ВАЗ достаточно просты в конструкции, их настройка требует определенных навыков и знаний. Неправильная регулировка может привести не только к ухудшению работы двигателя, но и к его повреждению. Поэтому многие автолюбители предпочитают доверять эту задачу профессионалам.
-
Влияние на экологию: Правильно отрегулированный карбюратор способствует более полному сгоранию топлива, что снижает выбросы вредных веществ в атмосферу. Это особенно важно в условиях современных экологических стандартов, когда автомобили с неэффективными системами питания могут не пройти техосмотр.
Видео – Как самому отрегулировать карбюратор
При необходимости процедуру корректировки винтов можно повторить.
Настройка карбюратора на ВАЗ-2107

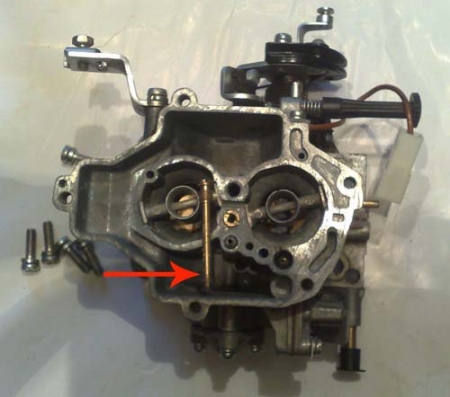

Как отрегулировать карбюратор ВАЗ-2107? На этих автомобилях установлены карбюраторы серии Озон с системой экономии топлива в режиме холостого хода, известной как экономайзер. Процесс регулировки аналогичен ранее описанному.
- Запустите двигатель и с помощью винта, отвечающего за количество топлива, установите обороты в пределах 860 ±40 об/мин.
- Используя винт, регулирующий качество топливной смеси, добейтесь концентрации СО2 в диапазоне 0,5-1,2%.
ВАЗ-2109 Солекс
Перед регулировкой карбюратора ВАЗ-2109 выполните его настройку и прогрейте двигатель. Затем выключите мотор и закрутите до упора винты, отвечающие за качество и количество топливной смеси. После этого винт, отвечающий за количество, выкрутите на три оборота и запустите двигатель. Обороты на холостом ходу должны составлять 1000 ±500 об/мин.
- воздушная заслонка
- пусковое устройство
- регулировочный датчик – винт количества смеси
- ускорительный насос
- электромагнитный клапан
- крышка карбюратора
Медленно закручивая винт регулировки качества топлива, доведите двигатель до неустойчивой работы. Затем выкрутите винт обратно до восстановления стабильного режима. С помощью винта количества установите обороты на уровне 850 ±50 об/мин.
-
Читайте также:
https://youtube.com/watch?v=mIu91xjm9CQ
https://youtube.com/watch?v=mIu91xjm9CQ
Частые ошибки при регулировке карбюратора ВАЗ
Регулировка карбюратора ВАЗ – это процесс, требующий внимательности и точности. Однако, даже опытные автомобилисты могут допустить ошибки, которые негативно скажутся на работе двигателя. Рассмотрим наиболее распространенные из них.
1. Неправильная настройка холостого хода. Одной из самых частых ошибок является игнорирование правильной настройки оборотов холостого хода. Если обороты слишком высокие, это может привести к перегреву двигателя, а слишком низкие – к его глохнению. Для корректной настройки необходимо использовать тахометр и следовать рекомендациям производителя.
2. Неправильная регулировка смеси. Ошибки в настройке воздушно-топливной смеси могут привести к плохой работе двигателя, увеличенному расходу топлива и повышенному выбросу вредных веществ. Важно правильно отрегулировать соотношение воздуха и топлива, чтобы обеспечить оптимальную работу двигателя. Для этого следует использовать специальный инструмент, такой как манометр.
3. Игнорирование состояния фильтров. Часто водители забывают проверять состояние воздушного и топливного фильтров. Загрязненные фильтры могут значительно ухудшить работу карбюратора, так как они ограничивают поток воздуха и топлива. Регулярная замена фильтров поможет избежать многих проблем.
4. Неправильная установка поплавка. Поплавок карбюратора отвечает за уровень топлива в камере. Если он установлен неправильно, это может привести к переизбытку или недостатку топлива, что негативно скажется на работе двигателя. Перед регулировкой обязательно проверьте положение поплавка и его работоспособность.
5. Пренебрежение проверкой на утечки. Утечки топлива или воздуха могут значительно повлиять на работу карбюратора. Перед началом регулировки обязательно проверьте все соединения и прокладки на наличие утечек. Это поможет избежать проблем в будущем и обеспечит стабильную работу двигателя.
6. Неправильная последовательность регулировки. Многие водители не следуют правильной последовательности при регулировке карбюратора, что может привести к неправильным результатам. Рекомендуется сначала настроить холостой ход, затем смесь, а в конце проверить работу на различных режимах.
-
Читайте также:
Избегая этих распространенных ошибок, вы сможете добиться более стабильной и эффективной работы карбюратора вашего автомобиля ВАЗ. Регулярная проверка и корректировка настроек помогут продлить срок службы двигателя и улучшить его характеристики.
Вопрос-ответ
Как понять, что карбюратор требует регулировки?
Существует несколько признаков, указывающих на необходимость регулировки карбюратора. Это может быть нестабильная работа двигателя на холостом ходу, повышенный расход топлива, затрудненный запуск двигателя или его “троение” при ускорении. Если вы заметили один или несколько из этих симптомов, стоит проверить и отрегулировать карбюратор.
Какие инструменты понадобятся для регулировки карбюратора?
Для регулировки карбюратора ВАЗ вам понадобятся следующие инструменты: отвертка с плоским лезвием, ключи для снятия и установки карбюратора, манометр для проверки давления, а также тахометр для измерения оборотов двигателя. Также может пригодиться штангенциркуль для точной настройки.
Как правильно настроить смесь воздуха и топлива?
Для настройки смеси воздуха и топлива необходимо сначала прогреть двигатель до рабочей температуры. Затем, с помощью регулировочного винта, постепенно увеличивайте или уменьшайте подачу топлива, пока не достигнете оптимальных оборотов на холостом ходу. Обычно это значение составляет 800-900 об/мин для большинства моделей ВАЗ. После настройки проверьте работу двигателя на разных режимах, чтобы убедиться в правильности регулировки.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора обязательно ознакомьтесь с технической документацией вашего автомобиля. В ней содержатся важные параметры, такие как уровень топлива, настройки холостого хода и другие характеристики, которые помогут вам правильно выполнить регулировку.
СОВЕТ №2
Используйте качественные инструменты для регулировки. Наличие отверток, ключей и манометров в хорошем состоянии обеспечит точность ваших действий и предотвратит повреждение деталей карбюратора.
СОВЕТ №3
Регулировку карбюратора лучше всего проводить на прогретом двигателе. Это позволит добиться более точных результатов, так как характеристики работы двигателя меняются в зависимости от температуры.
СОВЕТ №4
После завершения регулировки обязательно проведите тест-драйв. Обратите внимание на работу двигателя на разных оборотах и в различных режимах. Если возникнут проблемы, не стесняйтесь повторить регулировку или обратиться к специалисту.
