Подсоединение проводов зажигания к катушке — важный этап обслуживания автомобиля, требующий внимательности. Неправильное подключение может вызвать сбои в работе двигателя, снизить его мощность и увеличить расход топлива. В этой статье рассмотрим, как правильно подключить провода зажигания, чтобы избежать ошибок и обеспечить надежную работу автомобиля.
Чем провода зажигания отличаются от обычных
Провода системы зажигания, или бронепровода, передают электроимпульсы к свечам зажигания, вызывая воспламенение топливно-воздушной смеси и запуск двигателя внутреннего сгорания.
Конструкция бронепроводов отличается от обычных проводов. Они содержат медную жилу для проводимости, защитную изоляцию, наконечники и пластиковые колпачки.
Металлические наконечники служат контактами, а колпачки защищают провода от загрязнений. Наконечники также идеально подходят к свечам зажигания и распределителю.
Качество наконечников влияет на срок службы и надежность бронепроводов.
При выборе бронепроводов важны два параметра: сопротивление и пробивное напряжение. Низкое сопротивление обеспечивает лучшую передачу импульсов, а пробивное напряжение определяет устойчивость к электрическим пробоям.
В таблице представлены значения сопротивления бронепроводов от производителей, таких как Тесла, Цезарь и Слон. Тесла получила множество положительных отзывов благодаря отличному сопротивлению и высокому пробивному напряжению.
Стоимость комплекта бронепроводов Тесла обычно составляет 500-600 рублей.
| Производитель | Сопротивление на цилиндре №1(кОм) | Сопротивление на цилиндре №2 | Сопротивление на цилиндре №3 | Сопротивление на цилиндре №4 | Пробивное напряжение (кВ) |
|---|---|---|---|---|---|
| Tesla | 3..27 | 4..16 | 5..02 | 6..26 | 50 |
| Cezar | 3..1 | 3..53 | 4..23 | 5..34 | 50 |
| Finwhale | 1..95 | 2..18 | 2..6 | 3..42 | 50 |
| Ween | 6..17 | 6..57 | 7..52 | 9..89 | 35 |
| Slon | 4..24 | 4..74 | 5..19 | 7..6 | 50 |
Подсоединение проводов зажигания — важный этап в обслуживании автомобиля, который требует внимательности и точности. Эксперты рекомендуют начинать с изучения схемы подключения для конкретной модели, так как неправильное соединение может привести к сбоям в работе двигателя. При работе с проводами следует использовать качественные инструменты и соблюдать меры предосторожности, чтобы избежать короткого замыкания.
Важно также следить за состоянием проводов: трещины и износ могут негативно сказаться на производительности. Специалисты советуют проверять соединения на наличие коррозии и при необходимости очищать контакты. В завершение, после подключения проводов, стоит провести тест-драйв, чтобы убедиться в правильности всех соединений и отсутствии проблем в работе двигателя.
Как проводится соединение

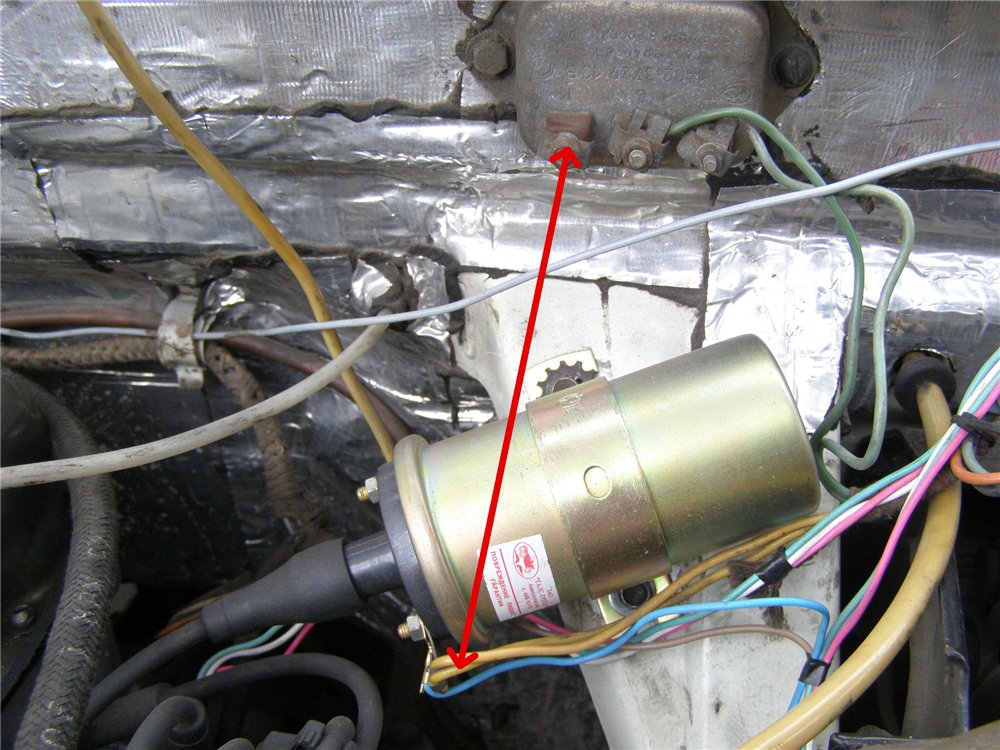

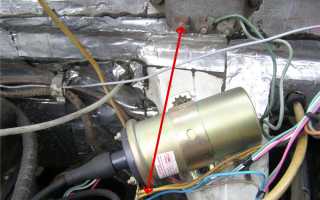

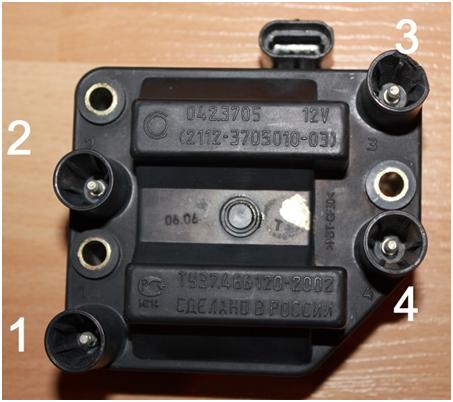

Итак, порядок соединения бронепроводов обязан быть последовательным. Это крайне важно, ведь каждому цилиндру ДВС должен соответствовать свой родной провод. На распределителе-катушке зажигания имеются соответствующие гнёзда, которые пронумерованы. Всё чётко предусмотрено: перепутать тот или иной провод, соединяющий свечи с распределителем-катушкой, будет очень сложно.
Читайте также:
Как и говорилось выше, схема подключения бронепроводки зависит от определённой модели автомобиля. Например, автомобиль четырнадцатой модели Ваз оснащался бронепроводкой двух типов: вариантом до 2004 и после. Связана разница с тем, что до этого года устанавливались 4-контактные распределители-катушки, после – 3-контактные.
На фото ниже схема расположения бронепроводки на ВАЗ до 2004 года и после
Для того чтобы ничего не напутать в процессе соединения бронепроводов, рекомендуется придерживаться следующего:
- Скинуть клеммы АКБ;
- Снять старые бронепровода с модуля зажигания;
- Подключить новые, согласно схемам подключения;
- Вставить клеммы аккумулятора на место;
- Завести мотор.
Если двигатель легко запустился, то всё было сделано правильно. Рекомендуется в процессе инсталляции проводки не соединять их между собой пластиковыми хомутами, а использовать для этого гребенчатый держатель, идущий в комплекте.
И напоследок скажем, что менять бронепровода следует регулярно, через определённый промежуток времени. Например, на том же ВАЗ 2114 – через каждые 30 000 км пробега.
Рекомендуем также изучить, как подсоединить провода замку зажигания. Подробнее о схеме подсоединения на замок «шестёрки» смотрите в таблице.
| Клеммы | Провода | Другое |
|---|---|---|
| Вывод «15» | двойной голубой с черной полосой | |
| На клемму «30/1» | провод – коричневый | |
| На клемму «30» | розовый провод | отвечает за пуск стартера |
| На клемму «50» | красный или пурпурный | отвечает за пуск стартера |
| На клемму «INT» | двойной черный |
| Цвет провода | Назначение | Примечание |
|---|---|---|
| Красный (+) | Постоянный плюс (+12В) | Питание системы зажигания, может быть защищено предохранителем |
| Черный (-) | Масса | Подключение к кузову автомобиля |
| Желтый (+) | Питание катушки зажигания (после включения зажигания) | Зависит от положения ключа зажигания |
| Оранжевый (+) | Сигнал с датчика положения коленвала (ДПКВ) | Для определения момента зажигания |
| Зеленый (-) | Масса катушки зажигания | Обеспечивает заземление катушки |
| Синий (+) | Сигнал с коммутатора | Управляет работой катушки зажигания |
| Фиолетовый (+) | Сигнал с датчика Холла | В некоторых системах зажигания |
Интересные факты
Вот несколько интересных фактов о подключении проводов зажигания на автомобиле:
-
Цветовая кодировка проводов: В большинстве автомобилей провода зажигания имеют цветовую кодировку, что упрощает их идентификацию. Например, провод, идущий от катушки зажигания к свече, часто бывает красного или черного цвета. Однако стоит помнить, что цветовая схема может варьироваться в зависимости от производителя, поэтому всегда полезно обратиться к руководству пользователя.
-
Порядок подключения: Правильный порядок подключения проводов зажигания критически важен для работы двигателя. Неправильное подключение может привести к сбоям в работе, потере мощности и увеличенному расходу топлива. Обычно порядок подключения определяется по номеру цилиндра, который можно найти в сервисной документации.
-
Электрическая изоляция: Провода зажигания подвергаются высоким температурам и напряжениям, поэтому они должны быть хорошо изолированы. Использование качественных проводов и их правильная установка помогают избежать коротких замыканий и других электрических проблем, что может значительно продлить срок службы системы зажигания.
Эти факты подчеркивают важность внимательного подхода к подключению проводов зажигания и понимания их роли в работе автомобиля.
- Читайте также:
Советы по выбору качественных проводов зажигания
При выборе проводов зажигания для вашего автомобиля важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу системы зажигания. Качественные провода могут значительно повлиять на производительность двигателя и его долговечность.
1. Материал проводов: Провода зажигания могут быть изготовлены из различных материалов, включая медь и алюминий. Медь обладает отличной проводимостью и долговечностью, что делает её предпочтительным выбором. Однако, провода с медной сердцевиной могут быть дороже. Алюминиевые провода, хотя и дешевле, могут не обеспечивать такую же эффективность и долговечность.
2. Изоляция: Качество изоляции проводов также играет важную роль. Изоляция должна быть выполнена из термостойких и устойчивых к химическим веществам материалов, таких как силикон или резина. Это защитит провода от перегрева и воздействия внешней среды, что особенно важно в условиях высоких температур и влажности.
3. Диаметр проводов: Диаметр проводов зажигания влияет на их проводимость. Более толстые провода могут передавать больше тока, что может улучшить работу системы зажигания. Однако, важно учитывать, что слишком толстые провода могут быть труднее установить и могут не подойти для вашего автомобиля.
4. Длина проводов: При выборе проводов зажигания также необходимо учитывать их длину. Провода должны быть достаточно длинными, чтобы достичь свечей зажигания, но не слишком длинными, чтобы избежать потерь сигнала и помех. Лучше всего выбирать провода, которые точно соответствуют спецификациям вашего автомобиля.
5. Производитель: Выбор надежного производителя также имеет значение. Известные бренды, которые зарекомендовали себя на рынке, часто предлагают более качественные и долговечные продукты. Перед покупкой стоит ознакомиться с отзывами и рекомендациями других автовладельцев.
6. Совместимость: Убедитесь, что выбранные вами провода зажигания совместимы с моделью вашего автомобиля. Неправильный выбор может привести к проблемам с запуском двигателя и его работой. Лучше всего обратиться к руководству пользователя или консультироваться с профессионалами.
Следуя этим советам, вы сможете выбрать качественные провода зажигания, которые обеспечат надежную работу вашего автомобиля и продлят срок службы его двигателя.
Вопрос-ответ
Как определить, какие провода зажигания нужно заменить?
Провода зажигания следует заменить, если вы заметили ухудшение работы двигателя, такие как пропуски зажигания, трудности с запуском или увеличение расхода топлива. Также стоит обратить внимание на вид проводов: если они трескаются, имеют обгоревшие участки или видимые повреждения, это явный признак необходимости замены.
Как правильно установить провода зажигания?
При установке проводов зажигания важно следовать порядку подключения, указанному в руководстве пользователя вашего автомобиля. Обычно провода подключаются от катушки зажигания к свечам, начиная с первой цилиндровой свечи. Убедитесь, что провода надежно закреплены и не касаются горячих или движущихся частей двигателя.
Как проверить работоспособность проводов зажигания?
Для проверки проводов зажигания можно использовать мультиметр для измерения сопротивления. Сопротивление должно находиться в пределах 5-10 кОм на метр длины провода. Также можно провести визуальный осмотр на наличие повреждений и использовать тестер для проверки искры на свечах зажигания, чтобы убедиться, что провода функционируют должным образом.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время подключения проводов зажигания.
СОВЕТ №2
Обратите внимание на маркировку проводов. Обычно провода зажигания имеют разные цвета или метки, указывающие на их назначение. Убедитесь, что вы подключаете их в правильном порядке, чтобы избежать проблем с запуском двигателя.
СОВЕТ №3
Используйте качественные инструменты и материалы. При подключении проводов зажигания важно использовать надежные соединения и изоленты, чтобы избежать окисления и повреждений, которые могут привести к сбоям в работе двигателя.
СОВЕТ №4
После завершения подключения проводов, проверьте их на наличие повреждений и убедитесь, что они надежно закреплены. Запустите двигатель и прослушайте его работу — если есть посторонние звуки или проблемы с запуском, проверьте соединения еще раз.
