Схема электропроводки ВАЗ 21074 с инжекторным двигателем — ключевой элемент для надежной работы электрических систем автомобиля. Понимание ее структуры и принципов поможет владельцам и автолюбителям эффективно диагностировать неисправности и проводить модификации. В статье подробно рассмотрим основные компоненты схемы, их взаимосвязи и особенности, что позволит уверенно ориентироваться в электрической системе вашего автомобиля.
Новая система питания

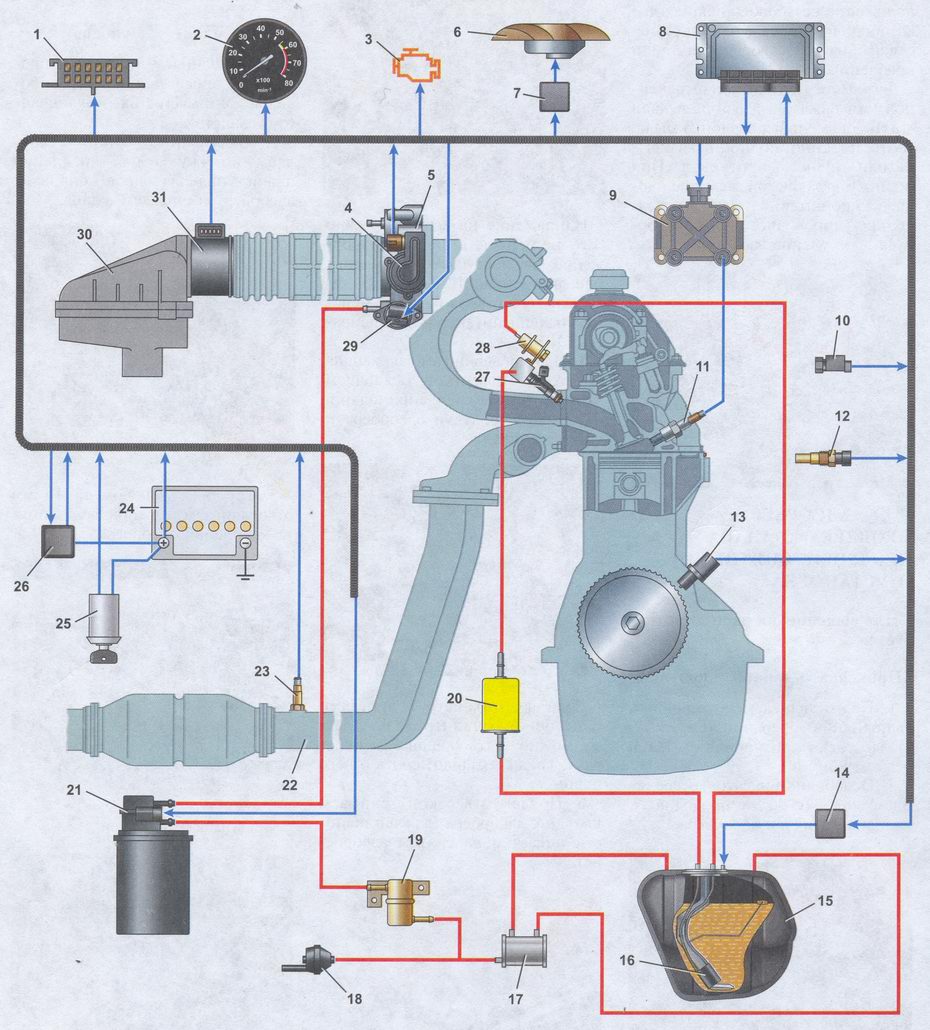

Чтобы понять, зачем на автомобиле установлено множество различных электрических компонентов и как связана электропроводка, необходимо разобраться в принципах работы современной системы питания.
Рекомендация: Для более глубокого понимания стоит посмотреть видео в интернете, где наглядно демонстрируется различие в функционировании этих систем.
Главное отличие инжекторной системы от карбюраторной заключается в следующих аспектах:
- Электрический бензонасос постоянно поддерживает давление в топливной системе (в карбюраторной версии давления нет, а насос работает механически);
- Формирование топливовоздушной смеси происходит непосредственно в цилиндре (в инжекторной системе), в то время как в «классической» системе это происходит в карбюраторе;
- Электронные форсунки отвечают за впрыск топлива в цилиндры (в карбюраторе используются жиклеры, откуда топливовоздушная смесь попадает во впускной коллектор и затем в цилиндры);
- Момент впрыска контролируется ЭСУД (в карбюраторе топливо поступает при открытии впускного клапана).
Эксперты отмечают, что схема электропроводки ВАЗ 21074 с инжекторным двигателем требует особого внимания при обслуживании и ремонте. Важно понимать, что правильная работа системы питания и управления двигателем зависит от качественного соединения всех элементов. Специалисты рекомендуют тщательно проверять состояние проводки, так как старение изоляции может привести к коротким замыканиям и сбоям в работе. Также стоит обратить внимание на разъемы и контакты, которые могут окисляться и вызывать проблемы с запуском двигателя. Понимание схемы электропроводки поможет не только в диагностике неисправностей, но и в модернизации системы, что может значительно повысить надежность автомобиля.
Отличия в электропроводке
Платформой для создания автомобиля ВАЗ 21074 послужила модель ВАЗ 2107. И хотя на «семьдесят четверку» устанавливался тот же двигатель объемом в 1,6 л, но карбюратор был заменен на инжектор.

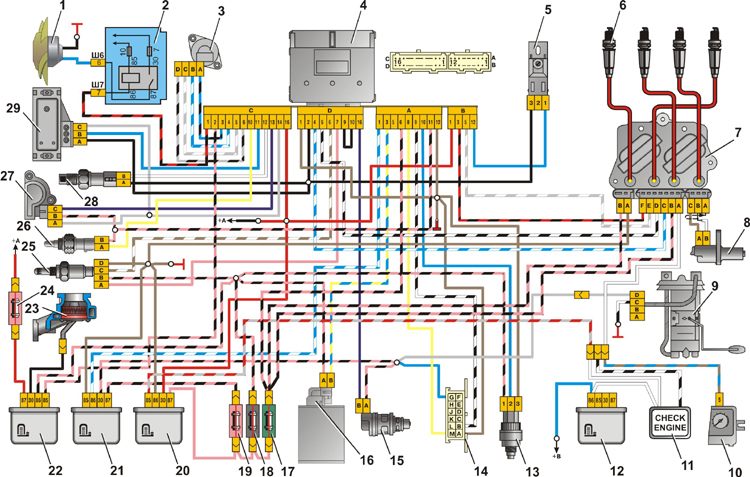

Это повлекло за собой изменения, в результате которых электропроводка ваз 21074 на инжектор отличается от штатной карбюраторной версии:
- Добавлен жгут проводов от контроллера к топливной рамке;
- Добавлены провода к зоне радиатора – для датчиков и вентилятора;
- Появилась проводка для электрического бензонасоса.
Справочно: бензонасос на карбюраторном ВАЗ 2107 был механического типа и устанавливался непосредственно на силовом агрегате. Электрический бензонасос в целях безопасности устанавливался подальше от подкапотного пространства – в задней части автомобиля.
Материал на нашем сайте Схема электропроводки ВАЗ 21093: особенности обслуживания даст вам больше информации по этому вопросу.
| Элемент схемы | Описание функции | Возможные неисправности |
|---|---|---|
| Электронный блок управления (ЭБУ) | “Мозг” инжекторной системы, управляет подачей топлива, зажиганием, холостым ходом. | Выход из строя микросхем, обрыв внутренних соединений, некорректная прошивка. |
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение и скорость вращения коленвала, необходим для синхронизации работы двигателя. | Обрыв обмотки, короткое замыкание, загрязнение, повреждение сердечника. |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель, для расчета оптимальной топливной смеси. | Загрязнение чувствительного элемента, обрыв нити накала, выход из строя электроники. |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет угол открытия дроссельной заслонки, информируя ЭБУ о нагрузке на двигатель. | Износ токопроводящего слоя, обрыв контактов, некорректная регулировка. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру антифриза, влияя на обогащение топливной смеси и работу вентилятора. | Обрыв цепи, короткое замыкание, выход из строя терморезистора. |
| Форсунки | Распыляют топливо во впускной коллектор под давлением. | Засорение, выход из строя электромагнитного клапана, утечка топлива. |
| Топливный насос | Создает необходимое давление в топливной рампе для подачи топлива к форсункам. | Износ щеток, обрыв обмотки, засорение фильтра, выход из строя реле. |
| Регулятор давления топлива | Поддерживает постоянное давление топлива в рампе. | Засорение, выход из строя мембраны, некорректная работа пружины. |
| Модуль зажигания (катушка зажигания) | Преобразует низкое напряжение в высокое для создания искры на свечах. | Обрыв обмотки, межвитковое замыкание, пробой изоляции. |
| Датчик кислорода (лямбда-зонд) | Измеряет содержание кислорода в отработавших газах для корректировки топливной смеси. | Загрязнение, выход из строя нагревательного элемента, обрыв цепи. |
| Главное реле | Подает питание на ЭБУ и другие компоненты инжекторной системы. | Обрыв обмотки, подгорание контактов, выход из строя диода. |
| Реле топливного насоса | Включает и выключает топливный насос по команде ЭБУ. | Обрыв обмотки, подгорание контактов, выход из строя диода. |
| Предохранители | Защищают электрические цепи от перегрузок и коротких замыканий. | Перегорание из-за перегрузки или короткого замыкания. |
| Жгут проводов | Соединяет все компоненты системы между собой. | Обрыв проводов, повреждение изоляции, окисление контактов. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 21074 с инжекторным двигателем:
-
Модуль управления двигателем (ECU): ВАЗ 21074 с инжектором использует электронный блок управления (ECU), который отвечает за оптимизацию работы двигателя. Он получает данные от различных датчиков (например, датчика температуры, массового расхода воздуха) и регулирует подачу топлива и зажигание, что позволяет улучшить экономию топлива и снизить уровень выбросов.
-
Система самодиагностики: Инжекторные модели, включая ВАЗ 21074, оснащены системой самодиагностики, которая позволяет выявлять неисправности в работе двигателя. При помощи специального сканера можно считать коды ошибок, что значительно упрощает процесс диагностики и ремонта.
-
Электропроводка и безопасность: В схемах электропроводки ВАЗ 21074 предусмотрены предохранители и реле, которые защищают электрические цепи от перегрузок и коротких замыканий. Это особенно важно для инжекторных систем, где стабильная работа электроники критична для надежности и безопасности автомобиля.
Новые датчики
Инжекторная система функционирует на основе заранее заданных алгоритмов (прошивок), поэтому для ее активации электронной системе необходимо получать данные от множества параметров, связанных с работой автомобиля.
Читайте также:

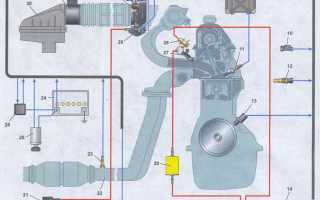

Для этой цели были установлены дополнительные датчики:

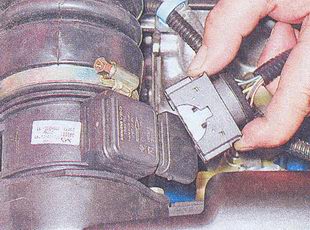

- массового расхода воздуха;
- уровня кислорода;
- положения дроссельной заслонки;
- скорости движения автомобиля;
- положения коленчатого вала;
- гравитационный клапан в топливной системе;
Примечание: все датчики оснащены разъемами для подключения. Дополнительная проводка имеет клеммы для соединения с необходимой распиновкой.
Обслуживание инжектора

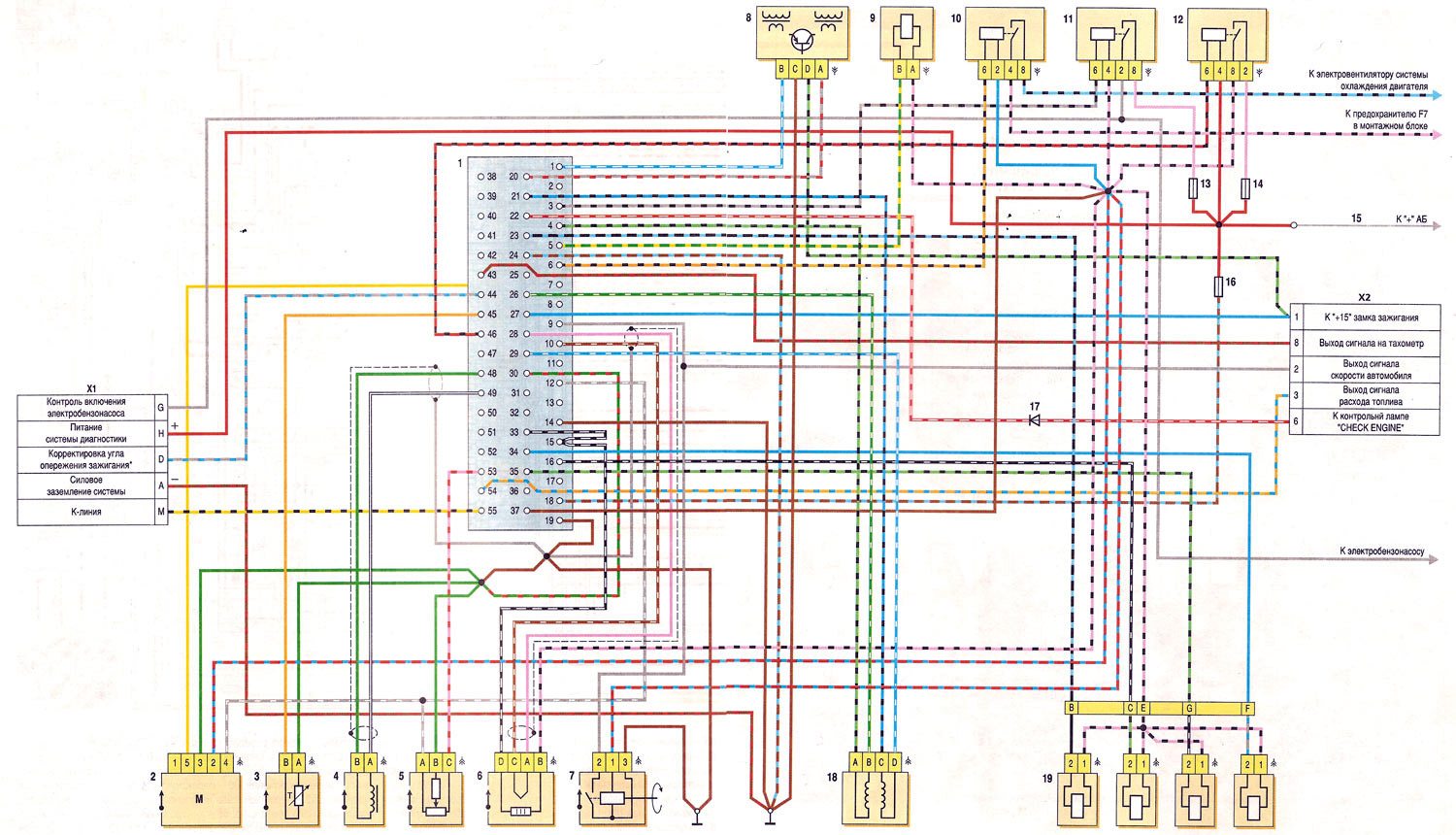

Поскольку инжекторная система питания достаточно сложная, то в процессе эксплуатации автомобиля возникает необходимость устранения сбоев и отказов. Обслужить автомобиль можно своими руками, если иметь подробную схему. В частности, системы управления двигателем:
Для поиска неисправностей требуется:
- наличие электронных тестеров (их цена невелика – следует обязательно купить);
- переходников, через которые тестер подключается к диагностическому разъему.
Сравнивая результаты замеров с рабочими параметрами, легко можно определить электрическую цепь, работающую с отклонениями. А уже затем при ее анализе обнаружить и неработающее устройство: датчик или проводку.
Дополнительно читайте статью Проводка — ВАЗ 2109 — инжектор: новые моторы в старом кузове.
Выводы
Осваивая основные принципы функционирования инжекторной системы, вы сможете без труда обслуживать такой автомобиль. Главное — это наличие качественной схемы электропроводки.
Ошибки и неисправности в электропроводке
Автомобиля ВАЗ 21074 с инжекторным двигателем могут проявляться в различных формах и приводить к серьезным проблемам в работе автомобиля. Понимание возможных неисправностей и их признаков поможет владельцам своевременно выявлять и устранять проблемы, что, в свою очередь, повысит надежность и безопасность транспортного средства.
Одной из наиболее распространенных проблем является обрыв проводов. Это может произойти из-за механических повреждений, коррозии или старения изоляции. Обрыв может привести к тому, что определенные системы автомобиля, такие как система зажигания или впрыска, перестанут функционировать. Признаки обрыва проводов могут включать в себя трудности с запуском двигателя, нестабильную работу на холостом ходу и потерю мощности при ускорении.
Еще одной распространенной неисправностью является короткое замыкание. Оно может возникнуть, если провода соприкасаются друг с другом или с металлическими частями кузова. Короткое замыкание может вызвать перегрев проводки, что в свою очередь может привести к возгоранию. Признаки короткого замыкания включают в себя срабатывание предохранителей, искрение в области проводки и появление запаха гари.
Также стоит обратить внимание на плохие контакты в разъемах и соединениях. Со временем разъемы могут окисляться или загрязняться, что приводит к увеличению сопротивления и, как следствие, к нестабильной работе электрических систем. Признаки плохих контактов могут включать в себя мигание приборов на панели, проблемы с запуском двигателя и сбои в работе электрооборудования.
Не менее важным аспектом является состояние предохранителей. Если предохранитель перегорел, это может указывать на наличие проблемы в соответствующей цепи. Регулярная проверка предохранителей и их замена при необходимости поможет избежать более серьезных поломок.
Кроме того, стоит учитывать влияние внешних факторов, таких как влажность и температура. Влага может проникать в электрические соединения, что приводит к коррозии и ухудшению контактов. Поэтому важно следить за состоянием проводки, особенно в условиях повышенной влажности или при частых перепадах температур.
Для диагностики неисправностей в электропроводке рекомендуется использовать мультиметр, который позволит проверить целостность цепей, напряжение и сопротивление. Также полезно иметь под рукой схему электропроводки, чтобы точно определить местоположение проблемных участков.
В заключение, регулярное обслуживание и внимательное отношение к электропроводке ВАЗ 21074 с инжекторным двигателем помогут избежать многих проблем и продлить срок службы автомобиля. При возникновении подозрений на неисправности лучше обратиться к специалистам, которые смогут провести качественную диагностику и устранить неисправности.
Вопрос-ответ
Каковы основные компоненты схемы электропроводки ВАЗ 21074 с инжектором?
Основные компоненты схемы электропроводки ВАЗ 21074 включают в себя блок управления двигателем (ECU), датчики (например, датчик температуры, датчик положения дроссельной заслонки), исполнительные механизмы (форсунки, катушка зажигания), а также электрические соединения и предохранители, которые обеспечивают надежную работу системы.
Какие проблемы могут возникнуть при неправильной установке электропроводки?
Неправильная установка электропроводки может привести к множеству проблем, включая сбои в работе двигателя, повышенный расход топлива, ошибки в системе управления двигателем, а также короткие замыкания, которые могут вызвать повреждение электрических компонентов или даже возгорание.
Как проверить работоспособность электропроводки на ВАЗ 21074?
Для проверки работоспособности электропроводки необходимо использовать мультиметр для измерения напряжения и сопротивления на различных участках схемы. Также стоит проверить целостность предохранителей и соединений, а при наличии ошибок в системе — считать коды ошибок с помощью диагностического оборудования.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 21074 обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет вам лучше понять, как устроены различные компоненты и где они расположены, что значительно упростит процесс ремонта или замены деталей.
СОВЕТ №2
Используйте качественные инструменты и материалы при работе с электропроводкой. Это не только обеспечит надежность соединений, но и снизит риск возникновения коротких замыканий или других электрических проблем в будущем.
СОВЕТ №3
Обратите внимание на состояние изоляции проводов. Если вы заметили повреждения или износ, замените провода на новые. Это поможет избежать проблем с электросистемой и повысит безопасность эксплуатации автомобиля.
СОВЕТ №4
Не забывайте о необходимости периодической проверки электропроводки. Регулярный осмотр поможет выявить потенциальные проблемы на ранней стадии и предотвратить более серьезные поломки в будущем.
