В статье рассмотрим особенности электропроводки автомобиля Москвич 2141, включая различия между бензиновыми и дизельными версиями. Понимание схемы электропроводки и компонентов системы электроснабжения поможет владельцам в диагностике неисправностей и проведении самостоятельного ремонта. Предоставим пошаговую инструкцию, а также фото и видео-уроки, что упростит процесс и позволит сэкономить время и деньги на сервисах.
Силовые агрегаты
Попытки разработать собственный двигатель для переднеприводного автомобиля оказались неуспешными – компания столкнулась с рядом технических и финансовых трудностей. В результате было принято решение использовать моторы от других автопроизводителей.
Эксперты отмечают, что электропроводка Москвича 2141 имеет свои особенности в зависимости от типа двигателя. В бензиновых версиях используется более простая схема, что облегчает диагностику и ремонт. Однако, несмотря на это, владельцы часто сталкиваются с проблемами, связанными с коррозией контактов и износом изоляции, что может привести к сбоям в работе электрооборудования. Дизельные версии, в свою очередь, имеют более сложную проводку, учитывающую дополнительные компоненты, такие как система впрыска и турбонаддува. Это делает их более чувствительными к качеству электроснабжения и требует более тщательного обслуживания. Важно отметить, что правильная эксплуатация и регулярная проверка состояния проводки могут значительно продлить срок службы автомобиля и предотвратить серьезные поломки.
Бензиновые версии
Единственно доступные в те годы были модели двигателей отечественных автопроизводителей, благодаря чему сегодня на дорогах можно встретить «41-й» Москвич, укомплектованный двигателем:
- ВАЗ 2106-70 – 8-ми «клапанник» объемом 1600 куб. см с карбюраторной системой питания;
- ВАЗ 21213 – 72-х сильный мотор объемом 1700 куб. см с карбюраторной системой питания;
- УЗАМ-331.10 (модификация «Москвич-2141-2»), объемом 1500 куб. см с карбюратором ДААЗ 2140;
- УЗАМ-3317 с объемом 1700 куб. см (86 л.с.);
Кроме того, на часть автомобилей в качестве эксперимента устанавливался экспериментальный двигатель УЗАМ объемом 2000 куб. см, от которого в дальнейшем отказались.
Справочно: в последние годы выпуска «41» Москвича автопроизводитель устанавливал французский силовой агрегат Renault F3R272 объемом 2000 куб. см. Модель с французским двигателем получила имя «Святогор». Данная модель получилась самой удачной – видео о ее особенностях активно рекламировались автопроизводителем.
Изучайте также схему электропроводки на ВАЗ 2103.
| Характеристика | Бензиновые версии (УЗАМ, ВАЗ) | Дизельные версии (АЗЛК-214145, Ford) |
|---|---|---|
| Система зажигания | Контактная, бесконтактная (электронная) | Отсутствует (компрессионное воспламенение) |
| Свечи зажигания | Присутствуют | Отсутствуют |
| Свечи накаливания | Отсутствуют | Присутствуют (для облегчения холодного пуска) |
| Топливный насос | Электрический (в баке или внешний) | Механический (ТНВД) |
| Форсунки | Электромеханические (инжектор) или механические (карбюратор) | Механические (ТНВД) |
| Датчик детонации | Присутствует (на инжекторных версиях) | Отсутствует |
| Датчик положения коленвала | Присутствует | Присутствует |
| Датчик положения распредвала | Присутствует (на инжекторных версиях) | Присутствует (на некоторых дизелях) |
| ЭБУ (Электронный Блок Управления) | Присутствует (для инжекторных версий) | Присутствует (для управления ТНВД и другими системами) |
| Проводка к системе зажигания | Развитая, включает провода высокого напряжения | Отсутствует |
| Проводка к свечам накаливания | Отсутствует | Присутствует, с реле управления |
| Проводка к ТНВД | Отсутствует | Присутствует, для управления клапанами и датчиками |
| Проводка к топливному насосу | Присутствует | Отсутствует (топливный насос механический) |
| Реле стартера | Присутствует | Присутствует |
| Аккумулятор | 12В | 12В (может быть большей емкости) |
| Генератор | Присутствует | Присутствует |
| Особенности проводки | Ориентирована на управление искровым зажиганием и подачей топлива | Ориентирована на управление ТНВД, свечами накаливания и другими дизельными компонентами |
Интересные факты
Вот несколько интересных фактов о проводке Москвича 2141, касающихся бензиновых и дизельных версий:
-
Различия в системе управления: Бензиновая версия Москвича 2141 использует более простую систему управления двигателем, что отражается на проводке. В то время как дизельная версия требует более сложной системы для управления впрыском топлива и системой зажигания, что приводит к большему количеству проводов и соединений.
-
Электрические схемы: Для обеих версий автомобиля существуют разные электрические схемы, которые учитывают особенности работы двигателей. Например, дизельная версия может иметь дополнительные элементы, такие как реле для подогрева свечей накала, что требует дополнительных проводов и соединений.
-
Устойчивость к коррозии: Проводка Москвича 2141 была спроектирована с учетом условий эксплуатации в различных климатических зонах. В дизельной версии, где могут использоваться более агрессивные жидкости, проводка часто защищена дополнительными изоляционными материалами, что увеличивает ее долговечность и устойчивость к коррозии.
Дизельные версии
В начале девяностых годов на заводе АЗЛК производился экспортный вариант модели «41» Москвич:
- Модель с заводским индексом М-2141-136;
- Модель с заводским индексом М-2141-10.
Основные различия между этими модификациями заключались в различных вариантах исполнения помпы системы охлаждения и картере сцепления. На обе модели устанавливался дизельный двигатель Ford RTF XLD418 с рабочим объемом 1800 куб. см.
Читайте также:
Для справки: этот двигатель использовался компанией Ford на таких моделях, как Fiesta, Escort и Sierra.
Электрическая часть

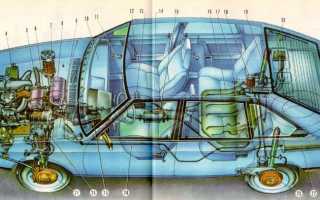

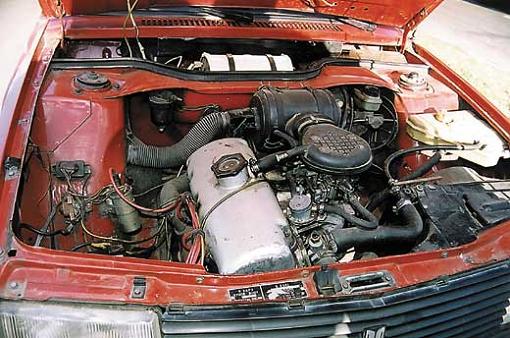

Установка различных силовых агрегатов неизбежно сказалась на схеме подкапотной проводки автомобилей Москвич 2141. Нередко двигатель требовал не только адаптации проводки автомобиля-донора, но и установки целых узлов.
Например:

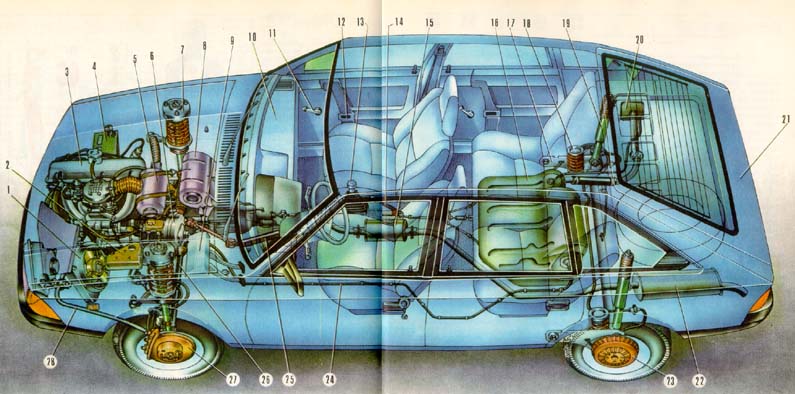

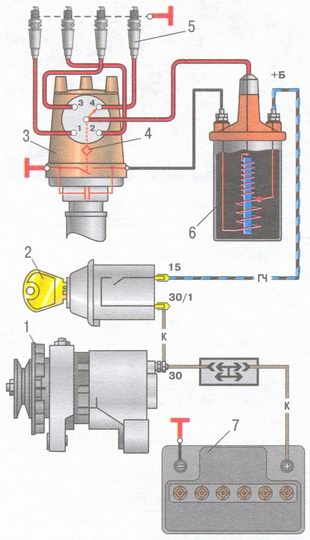

- Установка двигателя от ВАЗ 2106 потребовала применения ВАЗовского распределителя зажигания – 30.3706;
- Для него же устанавливался «родной» генератор Г-222 с интегрированным регулятором напряжения;
- Практически полностью использовалась схема контактной системы зажигания модификации 2106-70.
Кроме того, на автомобиле использовалась ЭПХХ – система управления экономайзером принудительного холостого хода.
Конструктивно она состояла из:
- Блока управления ЭПХХ (модели 25.3761 или модернизированной модели 2533.3761);
- Микропереключателя;
- Электромагнитного клапана в системе питания;
- Жгута соединительных проводов.
Совет: работоспособность микропереключателя следует проверять на работающем двигателе. Для этого нужно снять своими руками штекер с фиолетовым проводом и замкнуть его на вывод контрольной лампы, а второй контакт – на «массу». При нажатии на педаль газа лампа должна загораться, при отпускании педали – гаснуть.
Особняком стоит модернизация автомобиля Москвич под силовой агрегат Renault F3R272, ради которого схема проводки Москвич 2141 была кардинально переделана:
- Для модификаций с отечественными двигателями использовалась однопроводная схема, где роль второго провода выполнял металлический кузов автомобиля:
- Электронная система управления силовым агрегатом компании Renault потребовала наличия в схеме второго «минусового» привода;
- Также потребовалась электроизоляция корпусов систем управления двигателем, поскольку все остальные приборы и электронные компоненты получали «-» через кузов автомобиля.
Справочно: это было сделано для того, чтобы исключить влияние наведенных токов на работу электронного блока управления. Кроме того, цепи системы управления защищались плавкими предохранителями на 30А, которые устанавливались отдельно в подкапотном пространстве.
Справочно: Хотя цена автомобиля с двигателем Renault F3R272 была дороже аналогов с отечественными силовыми агрегатами, данная модификация считается самой удачной.
Узнайте также об особенностях электропроводки ВАЗ 2104.
Выводы
Обслуживание электрических схем автомобилей серии Москвич 2141 необходимо начинать с теоретической подготовки, уделяя значительное внимание конструкции силового агрегата. Разнообразные модификации оказали влияние на проводку и схемы подключения различных узлов и исполнительных механизмов, что важно учитывать перед началом ремонтных работ.
Также ознакомьтесь со схемой электропроводки для ВАЗ 2121.
Сравнительный анализ электропроводки бензиновых и дизельных версий
Электропроводка автомобиля Москвич 2141 представляет собой сложную систему, обеспечивающую функционирование различных электрических компонентов как бензиновых, так и дизельных версий. Несмотря на общие черты, существуют значительные различия в конфигурации и характеристиках проводки, которые обусловлены особенностями работы двигателей и их систем управления.
В бензиновых версиях Москвич 2141 электропроводка включает в себя элементы, отвечающие за работу системы зажигания, впрыска топлива и управления двигателем. Основные компоненты, такие как катушка зажигания, датчики положения коленчатого вала и распределителя, требуют надежного подключения и качественной изоляции проводов. Важно отметить, что в бензиновых моделях используется более простая система управления, что позволяет сократить количество проводов и соединений.
С другой стороны, дизельные версии Москвич 2141 имеют более сложную электропроводку, так как дизельные двигатели требуют дополнительных систем для обеспечения их работы. Например, в дизельных моделях присутствует система предварительного подогрева, которая включает в себя свечи накаливания и реле, что увеличивает количество проводов и соединений. Также в дизельных версиях могут использоваться более сложные датчики, такие как датчики давления и температуры, что также требует дополнительных проводов и более сложной схемы подключения.
Еще одним важным аспектом является различие в системах управления двигателем. Бензиновые версии часто используют более простые механические системы, тогда как дизельные могут быть оснащены электронными блоками управления (ЭБУ), что требует более сложной проводки для передачи сигналов и питания. Это также влияет на размещение проводов и их защиту от внешних факторов, таких как высокая температура и вибрации.
Кроме того, стоит отметить, что в дизельных версиях может быть предусмотрена дополнительная проводка для подключения вспомогательных систем, таких как система охлаждения и обогрева, что также увеличивает сложность электропроводки. Важно учитывать, что все эти различия требуют внимательного подхода к обслуживанию и ремонту электропроводки, так как ошибки в подключении могут привести к серьезным неисправностям.
В заключение, можно сказать, что электропроводка бензиновых и дизельных версий Москвич 2141 имеет свои уникальные особенности, которые необходимо учитывать при диагностике и ремонте. Понимание этих различий поможет владельцам автомобилей более эффективно управлять техническим состоянием своих машин и обеспечивать их надежную работу.
