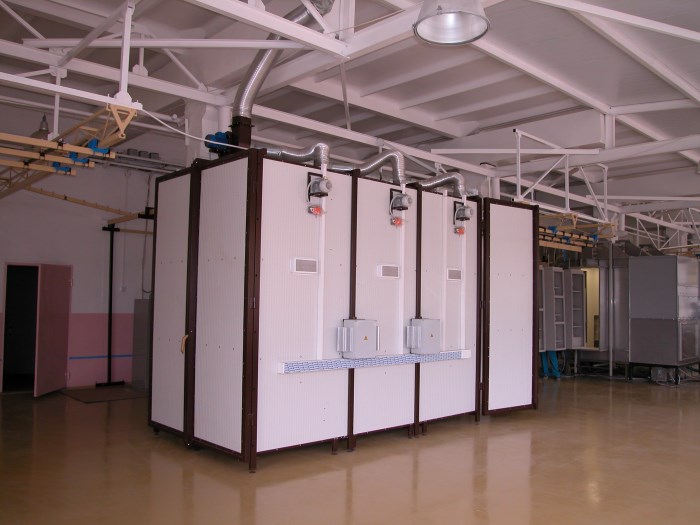

Создание камеры полимеризации своими руками открывает новые возможности для мастеров и любителей. Эта статья поможет вам разобраться в процессе изготовления камеры для сушки деталей, окрашенных порошковой краской. Правильная полимеризация обеспечивает долговечность и качество покрытия, а также экономит средства на готовом оборудовании. Следуя нашим рекомендациям, вы сможете создать эффективное устройство, которое упростит процесс окраски.
Набор инструментов
Чтобы создать это устройство в условиях гаража, вам понадобятся следующие инструменты:
- сварочный аппарат (рекомендуется полуавтомат);
- угловая шлифовальная машина (болгарка);
- рулетка;
- строительный уровень;
- ножницы для металла;
- инструменты для работы с электропроводкой (плоскогубцы и другие).
Камеру для полимеризации порошковой краски можно собрать, следуя данному принципу, и без сварочного аппарата. Все соединения можно выполнить с помощью заклепок или саморезов — выбор зависит от доступных инструментов и ваших навыков работы с ними.
Эксперты в области фотополимеризации утверждают, что самостоятельное изготовление камеры полимеризации возможно при наличии необходимых материалов и знаний. В первую очередь, важно выбрать подходящий источник ультрафиолетового света, который обеспечит равномерное освещение и достаточную интенсивность. Также необходимо учитывать конструкцию камеры: она должна быть герметичной и иметь отражающие поверхности для оптимизации светового потока.
Кроме того, специалисты рекомендуют использовать качественные полимеры, которые обеспечат нужные свойства конечного продукта. Важным аспектом является контроль температуры, так как перегрев может негативно сказаться на процессе полимеризации. Наконец, эксперты подчеркивают необходимость соблюдения техники безопасности при работе с ультрафиолетовым излучением и химическими веществами. С правильным подходом, самостоятельное изготовление камеры может стать увлекательным и полезным проектом.
https://youtube.com/watch?v=Mkpz_WyKl4k
Материалы для работы
Для изготовления простейшей камеры полимеризации порошковой краски нужно запастись следующими материалами:
- профильная труба (размер грани от 25 до 35 миллиметров);
- листовой металл (желательно оцинкованный);
- петли и защелка для дверок камеры;
- утеплитель (рекомендуются базальтовые плиты с толщиной слоя в 100 миллиметров);
- нагревательные тэны;
- вентилятор улиткового типа;
- блок управления температурой и электроприборами;
- кабель сечением, соответствующим нагрузке в цепи.

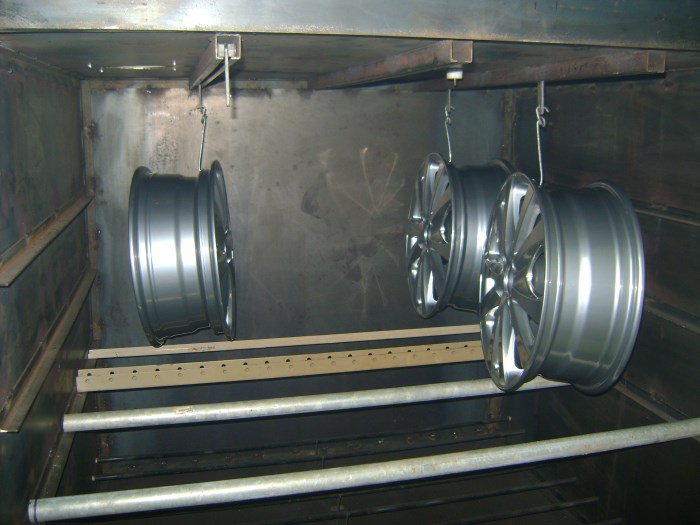

Количество материалов следует рассчитать заранее по сделанному чертежу, например, для окрашивания мелких деталей, таких как автомобильные диски, достаточно будет шкафа размерами 1000×1000×2000 мм. Камеру полимеризации можно сделать и более объемную, однако следует помнить, что ее будет не так просто прогреть до требуемой температуры.
| Категория | Элемент | Описание / Назначение |
|---|---|---|
| Корпус камеры | Материал для стенок | Фанера, МДФ, алюминиевый профиль, пенополистирол (для теплоизоляции). Выбор зависит от бюджета и требуемой теплоизоляции. |
| Уплотнитель для двери | Силиконовый профиль, резиновый уплотнитель. Обеспечивает герметичность камеры. | |
| Петли и замок для двери | Металлические петли, защелка или магнитный замок. Для надежного закрывания двери. | |
| Смотровое окно (опционально) | Термостойкое стекло или поликарбонат. Для визуального контроля процесса. | |
| Нагревательный элемент | ТЭН (трубчатый электронагреватель) | Мощность подбирается исходя из объема камеры и требуемой температуры. |
| Инфракрасные лампы | Альтернатива ТЭНам, обеспечивают более равномерный нагрев. | |
| Керамические нагреватели | Компактные и эффективные, но могут быть дороже. | |
| Система управления | Терморегулятор (PID-контроллер) | Поддерживает заданную температуру с высокой точностью. |
| Термопара или термодатчик | Измеряет температуру внутри камеры и передает данные терморегулятору. | |
| Твердотельное реле (SSR) | Управляет включением/выключением нагревательного элемента по сигналу от терморегулятора. | |
| Выключатель питания | Для включения/выключения всей системы. | |
| Аварийный выключатель (опционально) | Для экстренного отключения питания. | |
| Вентиляция | Вентилятор (для циркуляции воздуха) | Обеспечивает равномерное распределение тепла внутри камеры. |
| Вытяжной вентилятор (опционально) | Для удаления паров и запахов (если используются материалы с выделением летучих веществ). | |
| Воздуховоды и решетки | Для направления потоков воздуха. | |
| Электропроводка и безопасность | Термостойкий кабель | Для подключения нагревательных элементов и других компонентов. |
| Клеммные колодки | Для надежного соединения проводов. | |
| Автоматический выключатель (автомат) | Защита от перегрузок и короткого замыкания. | |
| Заземление | Обязательно для электробезопасности. | |
| Теплоизоляция проводки | Для предотвращения перегрева. | |
| Дополнительные элементы | Подставка/полки для изделий | Металлические решетки или перфорированные листы. |
| Освещение внутри камеры (опционально) | Термостойкая лампа. | |
| Таймер (опционально) | Для автоматического отключения камеры по истечении заданного времени. | |
| Звуковой сигнал (опционально) | Оповещение об окончании процесса или аварии. |
Интересные факты
Вот несколько интересных фактов о самостоятельном изготовлении камеры полимеризации:
-
Принцип работы: Камера полимеризации использует ультрафиолетовое (УФ) излучение для инициирования процесса полимеризации фотополимеров. Это позволяет создавать твердые объекты из жидких смол, что широко применяется в 3D-печати и стоматологии. Самодельные камеры могут использовать обычные УФ-лампы, что делает процесс доступным для многих.
-
Материалы и конструкция: Для создания камеры полимеризации можно использовать простые материалы, такие как прозрачные пластиковые контейнеры, зеркальные поверхности и УФ-лампы. Важно, чтобы контейнер был герметичным и имел хорошую светопроницаемость, чтобы обеспечить равномерное освещение и минимизировать потери УФ-излучения.
-
Настройка параметров: Одним из ключевых аспектов успешной полимеризации является правильная настройка времени и интенсивности УФ-излучения. Разные смолы требуют различных условий для оптимальной полимеризации, поэтому экспериментирование с параметрами может привести к улучшению качества конечного продукта. Это делает процесс не только техническим, но и творческим.
https://youtube.com/watch?v=ZUtPl6C91Oo
Читайте также:
Изготовление каркаса
Процесс изготовления начинается с создания каркаса, для чего профильная труба нарезается по размерам, указанным в чертеже. Сборка каркаса может осуществляться как с использованием сварочного аппарата, так и с помощью болтового соединения. Стенки и двери шкафа следует изготавливать с внутренней полостью, которая впоследствии будет заполнена утеплителем.
Изготовленный каркас можно покрыть термостойкой краской, предварительно очистив металл от ржавчины и других коррозийных повреждений. Поскольку камера предназначена для домашнего использования, этот этап можно пропустить, особенно учитывая, что каркас будет скрыт под обшивочными панелями.
Отделка стенок и двери

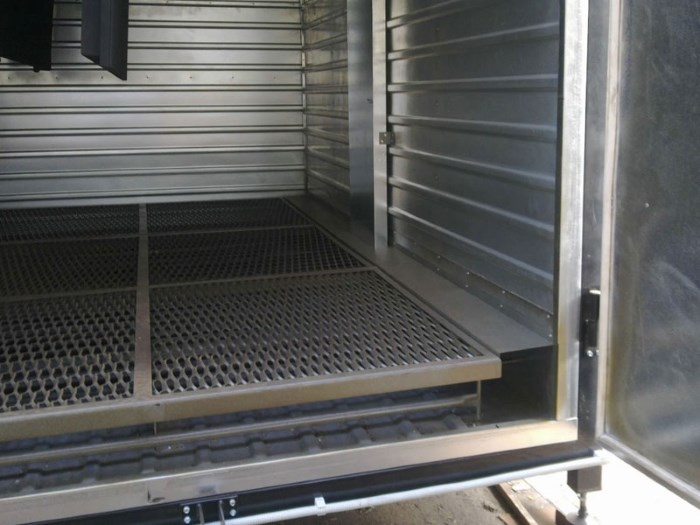

Далее следует зашить внутреннюю сторону стенок шкафа – для этого используется листовой металл, который предварительно раскраивается в соответствии с размерами камеры. Обшивочный материал можно крепить при помощи сварочного аппарата или саморезов. Во втором случае следует проследить за тем, чтобы листы плотно прилегали к профильной трубе, и не было больших зазоров.
Затем полость стенок заполняется утеплителем. Если используются базальтовые плиты, то они аккуратно нарезаются и закрепляются к внутренней обшивке. Утеплитель следует укладывать как можно плотнее, не оставляя пустых мест.
После того, как базальт уложен, можно зашивать наружную часть стенок будущей камеры полимеризации. Делается это так же, как и с внутренней стороны. После этого можно закрепить на шкафу петли для дверок, а также установить защелку или другое приспособление для их плотного запирания. К потолку камеры крепятся кронштейны для подвешивания окрашенных деталей. Их можно изготовить из уголков или из того же профиля, который использовался для сборки каркаса.
https://youtube.com/watch?v=uy6HSQkpXS8
Размещение нагревательных тэнов
Нагревательные тэны размещаются на боковых стенках. Все выбранные устройства равномерно распределяются по обеим сторонам камеры, начиная от верхней части и заканчивая полом. Затем все компоненты соединяются между собой проводами в соответствии с заранее подготовленной электрической схемой. Если в гараже имеется трехфазный кабель питания, то рекомендуется собирать тэны с учетом этого.
После этого общие кабели питания нагревательных элементов выводятся наружу через стенки. Когда все этапы завершены, можно установить защитные кожухи на тэны, которые изготавливаются из того же листового металла, что и стенки. Кожухи проектируются так, чтобы в верхней и нижней частях оставались технологические отверстия для циркуляции воздуха, который будет подаваться вентилятором.
Установка вентилятора
Вентилятор улиточного типа собирается в конструкцию с двумя воздушными шахтами. При этом заборная часть должна быть примерно в полтора раза больше по сечению, нежели нагнетательная. Сам вентилятор крепится к шкафу таким образом, чтобы его обмотка и провода находились снаружи камеры полимеризации.
Воздушные шахты устанавливаются внутри так, чтобы нагнетаемый воздух проходил через защитные кожухи тэнов, выходил снизу, и вновь поднимался кверху уже сквозь подвешенные для просушки детали. Это обеспечит оптимальное распределение температуры по всей камере и равномерную полимеризацию всего нанесенного слоя краски.
Блок управления

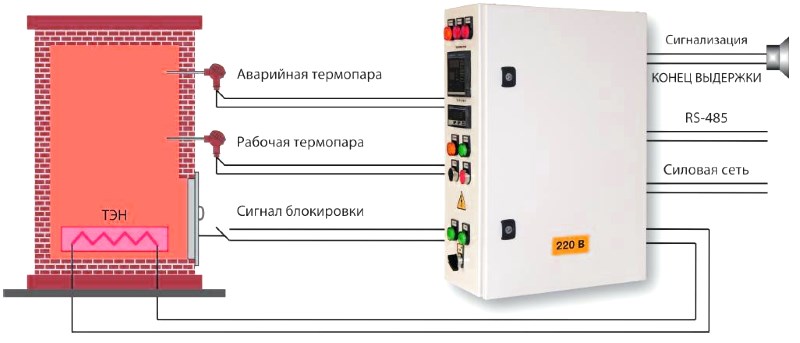

Ключевым элементом шкафа для полимеризации является блок управления. Он отвечает за функционирование нагревательных элементов и вентилятора, а также за контроль температуры. В состав блока входят:
- два датчика температуры воздуха в камере;
- индикаторы температуры;
- автоматы для управления тэнами и вентилятором;
- автомат для экстренного отключения всего оборудования.
Датчики температуры устанавливаются в шкаф таким образом, чтобы один находился в верхней части, а другой – в нижней. Их следует размещать в центральной части камеры относительно нагревательных элементов. После этого подключаются все автоматы и кабель питания.
Если есть возможность приобрести специализированный блок управления для полимеризационных камер, это значительно повысит функциональность устройства. Установленный терморегулятор с автоматическим контролем температуры обеспечит более точное поддержание нужного уровня без необходимости частого вмешательства.
Тестирование и калибровка камеры
После сборки камеры полимеризации крайне важно провести тестирование и калибровку устройства, чтобы убедиться в его правильной работе и эффективности. Этот процесс включает в себя несколько ключевых этапов, которые помогут вам добиться оптимальных результатов при использовании камеры.
1. Проверка герметичности
Первым шагом в тестировании камеры является проверка ее герметичности. Для этого можно использовать простой метод с мыльным раствором. Нанесите мыльный раствор на все соединения и швы камеры. Если образуются пузырьки, это указывает на наличие утечек, которые необходимо устранить. Герметичность важна для поддержания необходимого давления и предотвращения попадания воздуха в камеру во время полимеризации.
2. Калибровка температуры
Следующим этапом является калибровка температуры. Для этого вам понадобится термометр, который можно разместить внутри камеры. Установите термометр на уровень, соответствующий среднему уровню полимеризуемого материала. Включите камеру и дайте ей прогреться до рабочей температуры. Сравните показания термометра с заданной температурой, указанной в инструкции к полимеризуемым материалам. Если температура не соответствует, отрегулируйте настройки нагревательных элементов камеры.
3. Проверка времени полимеризации
После калибровки температуры важно протестировать время полимеризации. Для этого используйте образцы материала, который вы планируете полимеризовать. Запустите процесс полимеризации и зафиксируйте время. После завершения процесса проверьте качество полимеризации, оценив прочность и однородность материала. Если результаты не удовлетворяют, возможно, потребуется скорректировать время полимеризации в зависимости от типа используемого материала.
4. Тестирование давления
Если ваша камера полимеризации работает под давлением, необходимо протестировать и его уровень. Используйте манометр для измерения давления внутри камеры. Убедитесь, что оно соответствует требованиям, указанным в документации к материалам. Если давление ниже или выше необходимого, проверьте герметичность и работоспособность насосов, если они используются в конструкции камеры.
5. Оценка равномерности полимеризации
Для достижения наилучших результатов важно, чтобы полимеризация происходила равномерно по всей поверхности материала. Для этого можно провести тесты с несколькими образцами, расположенными в разных частях камеры. После полимеризации оцените качество каждого образца. Если вы заметите различия в прочности или внешнем виде, возможно, потребуется доработать конструкцию камеры или изменить расположение источников света и нагрева.
6. Документация результатов
Не забывайте фиксировать все результаты тестирования и калибровки. Это поможет вам в дальнейшем отслеживать изменения в работе камеры и вносить необходимые коррективы. Создайте таблицу, в которой будут указаны все параметры: температура, давление, время полимеризации и результаты тестов. Это позволит вам быстро находить и устранять проблемы, если они возникнут в будущем.
Тестирование и калибровка камеры полимеризации — это важные шаги, которые помогут вам добиться высококачественных результатов в работе с полимерными материалами. Следуя этим рекомендациям, вы сможете создать надежное и эффективное устройство для полимеризации.
Вопрос-ответ
Какие материалы понадобятся для создания камеры полимеризации?
Для самостоятельного изготовления камеры полимеризации вам понадобятся: прозрачный акрил или стекло для стенок камеры, источник ультрафиолетового света (например, УФ-лампа), вентилятор для обеспечения циркуляции воздуха, а также герметичные уплотнители для предотвращения утечек света. Дополнительно могут понадобиться крепежные элементы и инструменты для сборки.
Как правильно настроить УФ-лампу для эффективной полимеризации?
Для эффективной полимеризации важно установить УФ-лампу на правильном расстоянии от материала, который вы собираетесь полимеризовать. Обычно это расстояние составляет 10-30 см. Также стоит учитывать мощность лампы и время экспозиции, которое может варьироваться в зависимости от типа используемого полимера. Рекомендуется проводить тесты для определения оптимальных условий.
Можно ли использовать готовые контейнеры для полимеризации вместо самостоятельного изготовления камеры?
Да, готовые контейнеры для полимеризации могут быть отличной альтернативой самостоятельному изготовлению камеры. Они часто уже имеют необходимые характеристики, такие как защита от УФ-излучения и хорошая герметичность. Однако, если вам нужно больше пространства или специфические размеры, самостоятельное изготовление может быть более подходящим вариантом.
Советы
СОВЕТ №1
Перед началом сборки камеры полимеризации тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть доступ к качественным полимерным смолам, источникам ультрафиолетового света и защитным средствам, таким как перчатки и очки.
-
Читайте также:
СОВЕТ №2
При проектировании камеры учитывайте размеры и форму, которые соответствуют вашим потребностям. Оптимально использовать герметичный корпус, чтобы избежать утечек и обеспечить равномерное распределение света для полимеризации.
СОВЕТ №3
Обратите внимание на вентиляцию камеры. Полимеризация может выделять вредные пары, поэтому важно обеспечить достаточную циркуляцию воздуха или использовать вытяжку, чтобы минимизировать риски для здоровья.
СОВЕТ №4
Не забывайте о тестировании вашей камеры перед использованием. Проведите несколько пробных полимеризаций с небольшими объемами смолы, чтобы убедиться в правильности работы устройства и его эффективности.
