Вытяжка для покрасочной камеры обеспечивает безопасные условия работы, удаляя вредные пары и частицы краски, улучшая качество воздуха. В статье представлены советы по самостоятельному оборудованию малярной камеры вытяжкой, что поможет сэкономить средства и создать оптимальные условия для покраски. Знание основных нюансов позволит избежать распространенных ошибок и обеспечить надежную работу системы вентиляции.
Значение и правила создания вентиляции
Необходимость установки системы вентиляции в покрасочной камере объясняется тем, что в процессе работы этого оборудования образуется красочный туман и пары растворителей. Эти вещества могут представлять опасность для здоровья человека. Поэтому важно правильно организовать вентиляцию в данном рабочем пространстве.
Вытяжная система в покрасочной камере выполняет также дополнительную функцию. Вентиляционное оборудование не только очищает воздух, который поступает в камеру, но и выводит загрязненный воздух наружу. Таким образом, система вентиляции обеспечивает приток свежего воздуха и удаление загрязнений из помещения.
Для того чтобы правильно организовать вентиляцию, необходимо провести соответствующие расчеты и обладать знаниями о принципах ее работы. Следует учитывать, что покрасочная камера является сложной системой с точки зрения вентиляции. Это связано с тем, что помимо обеспечения проветривания рабочего пространства, вентиляционное оборудование должно формировать правильную конфигурацию воздушных потоков в помещении, что необходимо для равномерного нанесения краски на обрабатываемые объекты. В противном случае могут возникнуть разводы и другие дефекты на лакокрасочном покрытии.
Эксперты в области малярного оборудования подчеркивают важность правильной организации вытяжной системы в малярной камере. Во-первых, необходимо учитывать мощность вытяжки, которая должна соответствовать размеру помещения и объему воздуха, подлежащему обработке. Рекомендуется выбирать устройства с многоступенчатой фильтрацией, чтобы эффективно удалять не только краски, но и вредные пары.
Также специалисты советуют обратить внимание на расположение вытяжных решеток. Они должны быть установлены на уровне, позволяющем максимально эффективно удалять загрязненный воздух, не создавая при этом сквозняков. Важно обеспечить равномерное распределение потока воздуха, что поможет избежать накопления вредных веществ в определенных зонах.
Кроме того, эксперты рекомендуют регулярно проводить техническое обслуживание вытяжной системы, включая замену фильтров и проверку работоспособности оборудования. Это не только продлит срок службы системы, но и обеспечит безопасность работников, минимизируя риски, связанные с воздействием токсичных веществ.
https://youtube.com/watch?v=Xco9yuubHxA
Виды систем вентиляции
Для покрасочных камер применяют системы вентиляции трех типов:
- одномоторные;
- двухмоторные;
- приточно-вытяжные общеобменные.
Существуют также варианты с повышенным давлением, с проходящим воздухом и с разряжением.
Системы первых двух типов схожи по принципу функционирования. Он состоит в том, что воздух подается в помещение сверху и выводится снизу. Различие между данными вариантами заключается в том, что в одномоторных камерах двигатель используется лишь для подачи воздуха, а красочный туман осаждается под давлением, в то время, как в двухмоторных вариантах как подача, так и вытягивания воздуха осуществляются при помощи двигателей.
Приточно-вытяжной тип вентиляции сложнее упомянутых ранее вариантов. Такое оборудование способно функционировать в трех режимах. Остальные типы вентиляционных систем также сходны между собой по конструкции. Принцип их функционирования основан на применении двух вентиляторов — для нагнетания и выведения воздуха из помещения.
Основное различие между данными видами вентиляции состоит в соотношении мощности этих вентиляторов. В системах с повышенным давлением нагнетающий вентилятор по производительности превосходит высасывающий. В вариантах с проходящим воздухом вентиляторы имеют одинаковую мощность. В системах с повышенным разряжением более производителен высасывающий вентилятор. Варианты вентиляции с увеличенным давлением наиболее распространены.
В любом случае давление для вытяжного вентилятора рассчитывают не только в зависимости от типа системы и параметров помещения, но и также в соответствии с площадью напольного фильтра.
Несмотря на различия в конструкции вентиляционных систем, вытяжка в покрасочной камере должна быть расположена в решетчатом полу. Ее сопла, оснащенные фильтрами, размещают в 10-15 см от пола под решеткой. Хотя, встречаются и варианты, где вытяжки расположены не только в полу, но и также в потолке. Различное расположение определяется особенностями функционирования данного помещения, рассмотренными в конце статьи.
| Аспект | Рекомендации | Примечания |
|---|---|---|
| Тип вытяжки | Осевые вентиляторы: Просты в установке, подходят для небольших камер. Радиальные (центробежные) вентиляторы: Более мощные, эффективны для больших объемов, создают высокое давление. | Выбор зависит от размера камеры, объема воздуха, который нужно удалить, и типа используемых материалов (краски, растворители). |
| Производительность вытяжки | Расчет: Объем камеры (м³) x 60 (кратность воздухообмена в час). Для покрасочных работ рекомендуется 60-100 кратностей. | Недостаточная производительность приведет к накоплению паров и пыли, что опасно для здоровья и качества покраски. Избыточная – к неоправданным затратам энергии. |
| Расположение вытяжки | Нижнее расположение: Оптимально для удаления тяжелых паров растворителей, которые оседают вниз. Верхнее расположение: Подходит для удаления легких паров и пыли. Комбинированное: Наиболее эффективно для универсальных камер. | Обеспечьте равномерный поток воздуха по всей камере, избегая “мертвых зон”. |
| Фильтрация | Предварительные фильтры: Задерживают крупные частицы пыли. Тонкие фильтры: Улавливают мелкие частицы. Угольные фильтры: Нейтрализуют запахи и вредные пары. | Регулярная замена фильтров критически важна для поддержания эффективности вытяжки и безопасности. |
| Воздуховоды | Материал: Гладкие, негорючие, устойчивые к химическим воздействиям (например, оцинкованная сталь). Диаметр: Должен соответствовать производительности вытяжки, чтобы минимизировать потери давления. | Избегайте резких изгибов и сужений, которые увеличивают сопротивление и снижают эффективность. |
| Система притока воздуха | Обязательна: Для компенсации удаляемого воздуха и создания равномерного потока. Фильтрация приточного воздуха: Предотвращает попадание пыли извне. Подогрев приточного воздуха: Важен для поддержания стабильной температуры в камере. | Отсутствие притока приведет к разрежению воздуха, что затруднит работу вытяжки и может вызвать обратную тягу. |
| Электробезопасность | Взрывозащищенное исполнение: Обязательно для всех электрических компонентов внутри камеры, где могут присутствовать горючие пары. Заземление: Все металлические части должны быть надежно заземлены. | Соблюдение норм электробезопасности предотвращает возгорания и взрывы. |
| Шумоизоляция | Использование шумоглушителей: Для снижения уровня шума от вентилятора. Виброизоляция: Для предотвращения передачи вибрации на конструкции здания. | Важно для комфорта работы и соблюдения санитарных норм. |
| Обслуживание | Регулярная чистка: Вентилятора, воздуховодов, фильтров. Проверка состояния: Электрических соединений, ремней (если есть). | Своевременное обслуживание продлевает срок службы оборудования и поддерживает его эффективность. |
Интересные факты
Вот несколько интересных фактов о полезных советах по оборудованию малярной камеры с вытяжкой:
-
Эффективная вентиляция: Правильная система вытяжки не только удаляет вредные пары и частицы краски, но и помогает поддерживать оптимальную температуру и влажность в малярной камере. Это особенно важно для достижения качественного результата при покраске, так как температура и влажность могут влиять на время высыхания и адгезию краски.
-
Фильтрация воздуха: Использование многоступенчатой системы фильтрации, включая предварительные, угольные и HEPA-фильтры, значительно улучшает качество воздуха в малярной камере. Это не только защищает здоровье работников, но и предотвращает загрязнение окрашиваемых поверхностей частицами пыли и грязи.
-
Управление потоком воздуха: Оптимальное расположение вытяжных и приточных отверстий может существенно повлиять на эффективность работы малярной камеры. Создание направленного потока воздуха помогает избежать образования завихрений и обеспечивает равномерное распределение краски, что особенно важно при работе с крупногабаритными объектами.
https://youtube.com/watch?v=vDWNOGQ1pXs

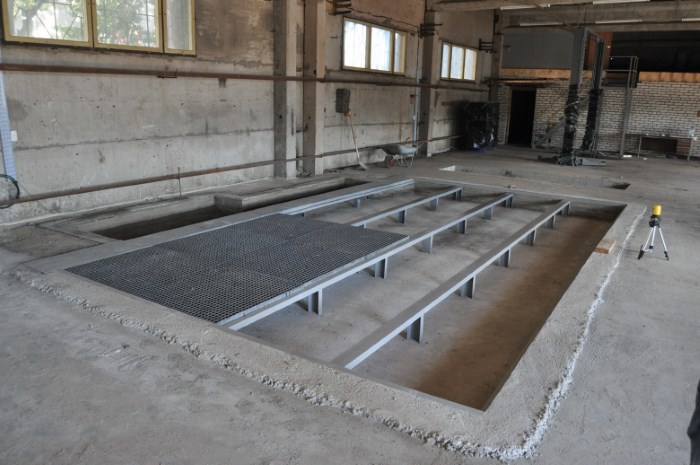

Конструкция пола
Поскольку вытяжные системы устанавливаются в полу покрасочной камеры, конструкция этого пола должна быть особенной. Для организации воздушных каналов ниже уровня пола создаются специальные пространства, которые могут быть выполнены в виде траншей или за счет поднятия пола. Второй вариант реализуется с использованием готовых рифленых стальных листов с отверстиями или решеток, изготовленных самостоятельно из арматуры.
После установки вентиляционного оборудования траншеи закрываются металлическими решетками. Важно, чтобы расстояние между полом и решеткой составляло 15-20 см. Это пространство предназначено для размещения вытяжного вентилятора и фильтров.
Необходимо тщательно продумать расположение вытяжных отверстий, чтобы избежать образования мертвых зон в помещении.
Кроме того, следует обеспечить легкий и быстрый доступ к подпольному пространству для замены фильтров. Таким образом, пол в покрасочной камере становится важным элементом системы вентиляции.
Фильтры
Данные устройства — очень важные компоненты вентиляционной системы, так как от них зависит качество воздуха, как поступающего в покрасочную камеру, так и выходящего из нее. Для рассматриваемых помещений применяют несколько видов фильтров, однако вытяжки для покрасочных камер оснащают обычно картонными фильтрами.
Данные приспособления очень эффективно очищают выводимый из помещения воздух благодаря тому, что лаковая пыль застывает в них. К тому же картонные фильтры просты в эксплуатации, так как характеризуются продолжительным сроком службы, а их установку и утилизацию легко сделать своими руками. Стоимость рассмотренных приспособлений составляет 4000-5000 рублей.
Эксплуатация вытяжных фильтров затруднена тем, что они со временем засоряются краской, лаком и пылью. Вследствие этого снижается скорость прохождения воздуха через них, и, соответственно, нарушается режим его циркуляции в покрасочной камере, в результате чего образуются лакокрасочные взвеси.
Временно данную проблему можно решить путем снижения производительности подающих воздух вентиляторов. Однако все равно желательно как можно скорее заменить фильтры, поэтому на стадии создания вентиляционной системы покрасочной камеры нужно сделать доступ к ним как можно более простым для быстрой замены.
Чтобы увеличить продолжительность срока службы вытяжной фильтрации, нужно сделать двухступенчатые системы. Их создают путем установки двух фильтров различной степени очистки подряд.
Первый из них служит для улавливания крупных частиц пыли, а второй задерживает мелкие частицы, капли краски и летучие соединения. Поэтому их называют фильтрами грубой и тонкой очистки воздуха соответственно. Таким образом, в двухступенчатой системе фильтрации происходит распределение нагрузки между двумя фильтрами, что позволяет увеличить продолжительность эксплуатационного срока их обоих.
Создание вентиляционной системы
При самостоятельном создании покрасочной камеры установка элементов вентиляционной системы производится после завершения обшивки стен и монтажа осветительных приборов. Важно заранее провести расчеты вентиляции, учитывая характеристики данного помещения.
Вытяжные системы для покрасочных камер должны разрабатываться и устанавливаться с учетом свойств веществ, которые образуются в процессе работы, для обеспечения безопасности и максимальной эффективности вентиляции. Основное внимание следует уделить плотности материалов: если выделяемые вещества легче воздуха, то основную часть вытяжных отверстий следует размещать в верхней части помещения, а не на полу. Обычно предполагается, что нижняя вытяжка должна удалять одну треть воздуха из покрасочной камеры, в то время как остальная часть выводится через верхние отверстия. В случае, если отходы тяжелее воздуха, весь объем воздуха следует выводить через пол.
Читайте также:
https://youtube.com/watch?v=w1ZCSIWio5E
Обслуживание и уход за вентиляционной системой
Первым шагом в обслуживании вентиляционной системы является регулярная проверка фильтров. Фильтры играют важную роль в очистке воздуха от частиц краски и других загрязняющих веществ. Рекомендуется проверять состояние фильтров не реже одного раза в месяц. Если фильтры загрязнены, их следует заменить или очистить в зависимости от типа используемого фильтра. Использование качественных фильтров поможет снизить количество вредных веществ в воздухе и улучшить качество покраски.
Следующий важный аспект — это проверка вентиляционных каналов. Со временем в каналах может накапливаться пыль и грязь, что приводит к снижению эффективности вентиляции. Рекомендуется проводить чистку вентиляционных каналов не реже одного раза в полгода. Для этого можно использовать специальные щетки и вакуумные устройства, которые помогут удалить загрязнения без повреждения системы.
Также стоит обратить внимание на работу вентиляторов. Регулярная проверка их состояния и производительности поможет выявить возможные проблемы на ранних стадиях. Если вентиляторы издают необычные звуки или работают с перебоями, это может свидетельствовать о необходимости их ремонта или замены. Важно следить за тем, чтобы вентиляторы не были заблокированы посторонними предметами и имели свободный доступ к воздуху.
Не менее важным является контроль за состоянием системы управления вентиляцией. Современные системы могут быть оснащены датчиками, которые автоматически регулируют скорость работы вентиляторов в зависимости от уровня загрязненности воздуха. Регулярная проверка этих датчиков и их калибровка помогут обеспечить оптимальную работу системы.
Кроме того, стоит уделить внимание общему состоянию малярной камеры. Регулярная уборка и поддержание чистоты в помещении помогут избежать накопления вредных веществ и улучшат условия работы. Не забывайте о том, что безопасность работников должна быть на первом месте, поэтому важно следить за состоянием системы вентиляции и своевременно устранять любые неполадки.
В заключение, регулярное обслуживание и уход за вентиляционной системой малярной камеры — это залог безопасной и эффективной работы. Следуя вышеуказанным рекомендациям, вы сможете значительно продлить срок службы оборудования и обеспечить высокое качество покраски.
Вопрос-ответ
Какую вытяжку поставить в покрасочную камеру?
Согласно учебникам по вентиляции, оптимальная кратность воздухообмена для покрасочной камеры составляет около 30. Эта величина обеспечивает достаточную чистоту воздуха и минимальные энергозатраты на отопление приточного воздуха.
Как должна работать вытяжка?
Работает она так: свежий воздух с улицы попадает в квартиры через окна, а затем двигается из жилых комнат в коридор и удаляется в вытяжные каналы на кухне и в санузлах. Таким образом, приточный воздух подталкивает отработанный воздух в вытяжку и заставляет её работать.
Какой вентиляцией необходимо оборудовать покрасочные камеры?
Система вентиляции покрасочных камер должна иметь минимальную кратность воздухообмена в 8-10 единиц и максимально 40-60 единиц. Малярные цехи должны иметь иной показатель – норма это 16-20 единиц. Такие требования связаны не с высыханием краски, а с обеспечением безопасности работников покрасочной камеры.
Как работает вытяжка в покрасочной камере?
Приточная вентиляция покрасочной камеры предназначена для подачи чистого, подогретого и фильтрованного воздуха. Её основная функция – создание избыточного давления внутри камеры, что препятствует попаданию загрязнённого воздуха извне и способствует вытеснению паров ЛКМ к вытяжным каналам.
Советы
СОВЕТ №1
Перед установкой вытяжной системы в малярной камере, убедитесь, что она соответствует требованиям по воздухообмену. Оптимальный воздухообмен поможет избежать накопления вредных паров и обеспечит безопасность работы.
СОВЕТ №2
Регулярно проверяйте и очищайте фильтры вытяжной системы. Загрязненные фильтры могут значительно снизить эффективность вытяжки и привести к ухудшению качества воздуха в камере.
СОВЕТ №3
Обратите внимание на уровень шума вытяжной системы. Выбирайте модели с низким уровнем шума, чтобы создать комфортные условия для работы, особенно если вы планируете проводить длительные сессии малярных работ.
СОВЕТ №4
Убедитесь, что вытяжная система имеет возможность регулировки мощности. Это позволит вам адаптировать работу системы под конкретные условия и типы используемых материалов, что повысит эффективность и безопасность процесса.
