Реле топливного насоса: расположение, функции и неисправности

Реле топливного насоса (РТН) обеспечивает работу двигателя автомобиля. В этой статье рассмотрим, где располагается реле топливного насоса в зависимости от марки и модели, его функции и возможные неисправности. Эти знания помогут автовладельцам лучше понимать работу автомобиля и своевременно выявлять проблемы, что повысит безопасность и надежность эксплуатации.

Расположение и принцип работы

Местоположение реле зависит от модели автомобиля и его конструкции. Обычно реле находится рядом с блоком управления впрыском (БУВ) или под приборной панелью, чаще всего в области левой ноги водителя.

Несмотря на надежность, реле может выйти из строя. Признаки неисправности — неожиданные действия или их отсутствие. Рассмотрим контроль работы насоса по схеме.

1. При включении зажигания реле управления топливом (РТН) отправляет сигнал на топливный насос, который активируется на две секунды для создания давления в топливной рампе.
2. Затем раздается щелчок реле, отключающего насос.
3. Работа реле зависит от вращения стартера и работы двигателя. РТН отключает насос сразу после остановки двигателя.

На некоторых моделях реле также ограничивает обороты коленчатого вала. Если обороты превышают допустимые значения, электронасос отключается, прекращая подачу топлива. Это снижает амплитуду вращения вала, и насос снова включается.

В некоторых автомобилях реле активируется не при включении зажигания, а при открытии двери водителя, что позволяет быстрее запустить двигатель, создавая давление заранее.

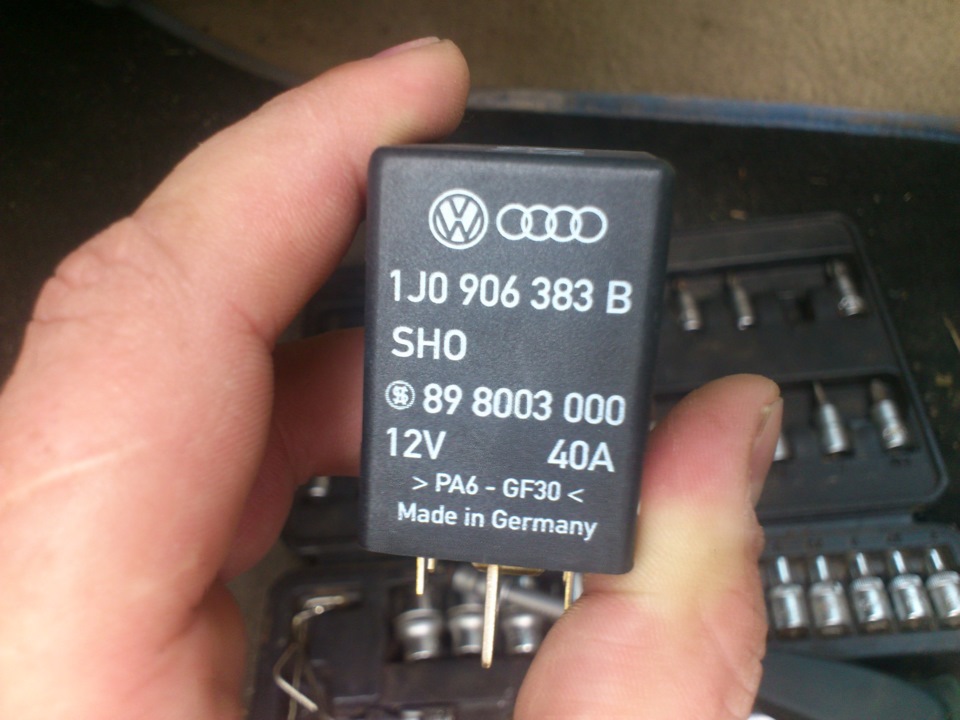

Реле представляет собой небольшую черную коробочку с маркированными выводами.

На некоторых автомобилях реле выполняет дополнительные функции:

1. Обогрев лямбда-зонда. Включение происходит по-разному: на одном реле — вместе с бензонасосом, на другом — через отдельный транзистор. На старых моделях лямбда-зонд отсутствовал, и ток от насоса мог расходоваться впустую.
2. Включение пусковой форсунки. Она активируется при запуске холодного двигателя и работает столько же времени, сколько и стартер, в зависимости от температуры двигателя. Время работы определяется реле, получающим данные от блока управления. Например, при температуре 60 градусов Цельсия пусковая форсунка активируется на 1 секунду или меньше, а при холодном двигателе — до 10 секунд.

Эксперты отмечают, что реле топливного насоса играет ключевую роль в системе подачи топлива автомобиля. Оно отвечает за включение и выключение насоса, обеспечивая необходимое давление в системе. Обычно реле располагается в блоке предохранителей, что делает его доступным для диагностики. При неисправностях реле могут возникать проблемы с запуском двигателя или его нестабильная работа. Часто причиной неисправностей становятся перегрев, коррозия контактов или механические повреждения. Специалисты рекомендуют регулярно проверять состояние реле и при необходимости заменять его, чтобы избежать серьезных поломок и обеспечить надежную работу топливной системы.

Признаки неисправности реле топливного насоса

Неисправности

В большинстве случаях они связаны с проблемами напряжения. Питание не подаётся на электрический насос, и это вызывает остановку двигателя. Случается довольно часто и другой вариант – насос шумит, и не отключается после создания нужного уровня давления. Оба случая заслуживают подробного рассмотрения.

Итак, если нет питания, то насос качать не будет. Топливная рампа пуста, и в системах с непосредственным впрыском запуск силовой установки невозможен. Во втором случае, когда насос не отключается, речь идёт о залипании контактов устройства. Заряд расходуется впустую, на постоянное вращение моторчика.

Примечательно, что на некоторых моделях авто пуск двигателя возможен даже при условии сбоев функционирования. Это удаётся осуществить за счёт удачной схемы, позволяющей устройству работать и в процессе вращения стартерного устройства.

К неисправностям реле в первую очередь относят его естественный износ. Как говорится, нет ничего вечного, у каждой детали имеется свой ресурс.

Если деталь сравнительно новая, то искать неполадки следует:

• в попадании воды внутрь коробки, тогда заметны будут следы ржавчины;
• в фабричном браке (случается);
• в конденсаторах, вышедших из строя;
• в нарушении электроцепи;
• в КЗ.

Заменить реле несложно. Это удастся осуществить своими руками.

1. Найти реле. Если оно находится под торпедо, демонтировать центральный подлокотник, снять ту часть панели, в которой сидят пепельница и прикуриватель.
2. Дальше вынимается пластиковая защита.
3. Выкручиваются фиксаторы, крепящие реле к кузову.
4. Вместо старого устанавливается новое реле.

Интересные факты

Вот несколько интересных фактов о реле топливного насоса:

1. Расположение и доступность: Реле топливного насоса обычно располагается в блоке предохранителей автомобиля, который может находиться под капотом или в салоне. В некоторых моделях автомобилей доступ к реле может быть затруднен, что делает его замену или диагностику более сложной задачей. Знание точного расположения реле может существенно упростить процесс ремонта.

2. Функция защиты: Одной из ключевых функций реле топливного насоса является защита системы от перегрева и короткого замыкания. Реле отключает подачу топлива в случае, если двигатель не запускается, что предотвращает потенциальные повреждения и аварийные ситуации.

3. Признаки неисправности: Неисправности реле топливного насоса могут проявляться через различные симптомы, такие как трудности с запуском двигателя, нестабильная работа на холостом ходу или полное отсутствие подачи топлива. В некоторых случаях, если реле выходит из строя, водители могут услышать щелчок при попытке запустить двигатель, что указывает на то, что реле не срабатывает должным образом.

Как проверить реле на работоспособность мультиметром

Видео: реле топливного насоса Опель Вектра

Если вы заметили неисправности в реле, немедленно проведите проверку и замените его при необходимости. Неисправное реле может привести к тому, что двигатель не запустится из-за неработающего топливного насоса.

Замена и диагностика реле топливного насоса

Реле топливного насоса – это важный компонент системы подачи топлива, который отвечает за включение и выключение насоса в зависимости от потребностей двигателя. Правильная работа реле критически важна для обеспечения стабильной работы автомобиля. В случае его неисправности могут возникнуть серьезные проблемы, такие как перебои в подаче топлива или полная остановка двигателя.

Для диагностики реле топливного насоса необходимо выполнить несколько шагов. Первым делом стоит проверить предохранители, так как часто именно они становятся причиной неисправности реле. Если предохранитель цел, следует проверить само реле. Это можно сделать с помощью мультиметра, проверив его на наличие напряжения и целостность контактов. Если реле не срабатывает, его необходимо заменить.

Замена реле топливного насоса – это относительно простая процедура, которую можно выполнить самостоятельно. Для этого потребуется:

• Инструменты: отвертка, мультиметр, возможно, ключи для снятия клемм.
• Новое реле, соответствующее модели вашего автомобиля.

Процесс замены включает следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Найдите реле топливного насоса. Обычно оно расположено в блоке предохранителей, который может находиться под капотом или в салоне автомобиля.
3. Снимите старое реле, аккуратно вытащив его из гнезда.
4. Установите новое реле, убедившись, что оно правильно зафиксировано.
5. Подключите аккумулятор и проверьте работу насоса, включив зажигание.

Важно помнить, что если после замены реле проблема не исчезла, это может указывать на более серьезные неисправности в системе подачи топлива, такие как проблемы с самим насосом или проводкой. В таких случаях рекомендуется обратиться к специалистам для более глубокой диагностики.

Регулярная проверка и обслуживание реле топливного насоса помогут избежать неприятных ситуаций на дороге и продлить срок службы автомобиля. Не забывайте о важности своевременной диагностики и замены изношенных компонентов системы питания.

Где находится реле топливного насоса

Вопрос-ответ

Где обычно располагается реле топливного насоса в автомобиле?

Реле топливного насоса чаще всего находится в блоке предохранителей, который может располагаться под капотом или в салоне автомобиля. Для точного определения места его расположения рекомендуется обратиться к руководству пользователя конкретной модели автомобиля.

Какие функции выполняет реле топливного насоса?

Реле топливного насоса отвечает за подачу электрического сигнала на насос, обеспечивая его работу. Оно также защищает систему от перегрузок и коротких замыканий, отключая насос в случае неисправностей.

Каковы признаки неисправности реле топливного насоса?

Признаки неисправности реле могут включать в себя отсутствие подачи топлива к двигателю, трудности с запуском автомобиля, а также его остановку во время движения. Если вы заметили такие симптомы, стоит проверить реле и другие компоненты топливной системы.

Советы

СОВЕТ №1

Перед тем как проверять реле топливного насоса, убедитесь, что у вас есть доступ к схеме электропроводки вашего автомобиля. Это поможет вам точно определить расположение реле и избежать ненужных повреждений.

СОВЕТ №2

Регулярно проверяйте состояние реле топливного насоса, особенно если вы заметили проблемы с запуском двигателя или его работой. Замените реле при первых признаках коррозии или перегрева, чтобы избежать серьезных поломок.

СОВЕТ №3

Если ваш автомобиль не заводится, не спешите менять реле. Сначала проверьте предохранители и проводку, так как неисправности могут быть связаны с ними. Это сэкономит вам время и деньги на ненужные замены.

СОВЕТ №4

При замене реле топливного насоса выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы и продлит срок службы вашего автомобиля.
